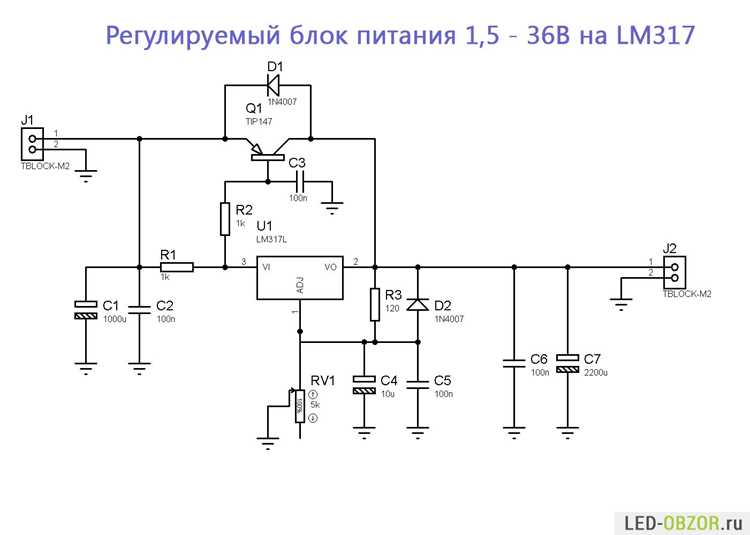

Стабилизатор LM317T часто используется в регулируемых источниках питания с диапазоном выходного напряжения от 1,25 В до 37 В при токе до 1,5 А. Проверка работоспособности непосредственно на плате позволяет избежать лишней разборки устройства и выявить неисправность без демонтажа компонента.
Проверка на плате также включает оценку нагрева корпуса при штатной нагрузке. Перегрев без повышенной нагрузки часто свидетельствует о внутреннем пробое, а резкое падение напряжения под нагрузкой – о деградации кристалла или высыхании электролитических конденсаторов в цепи фильтрации.
Подготовка мультиметра и безопасное отключение питания

Перед измерением убедитесь, что мультиметр исправен: проверьте целостность щупов, отсутствие повреждений изоляции и корректную установку батареи питания. Выберите режим постоянного напряжения с пределом измерения, превышающим ожидаемое значение на выходе Lm317t (обычно 20 В). Подключите черный щуп к гнезду COM, красный – к гнезду VΩmA.
Для безопасного отключения питания сначала обесточьте устройство штатным выключателем, затем отсоедините блок питания или аккумулятор от цепи. Дождитесь разряда фильтрующих конденсаторов – не менее 30 с при наличии электролитов ёмкостью более 470 мкФ. При необходимости ускорьте разряд, подключив резистор номиналом 1–2 кОм параллельно питанию, избегая короткого замыкания.
Для точного определения используйте мультиметр в режиме прозвонки и следуйте таблице соответствия:
| 1 | Adjust | Резисторный делитель или подстроечный резистор, иногда конденсатор на корпус |
| 2 | Output | Выходная нагрузка, электролитический конденсатор на массу |
| 3 | Input | Питающая цепь, электролитический конденсатор на массу, дорожка к источнику |
Если корпус развернут, нумерация сохраняется, но последовательность слева направо меняется. Перед измерениями убедитесь в отсутствии питания на плате, чтобы избежать повреждения прибора.
Для нормальной работы LM317T на входе должно быть минимум на 3 В выше требуемого выходного напряжения. Например, для выхода 12 В необходимо не менее 15 В на VIN.
Перед измерением убедитесь, что стабилизатор подключён к нагрузке или к эквивалентному резистору, чтобы исключить ложные показания на холостом ходу.
- Переведите мультиметр в режим измерения постоянного напряжения с пределом не ниже 20 В.
- При наличии на плате общего провода используйте ближайшую к LM317T точку земли для сокращения длины щупов.
- В нормальном режиме работы значение должно находиться в диапазоне 1,25 В – 37 В в зависимости от установленного делителя R1 и R2.
- Отклонение более ±0,1 В от расчётного значения при стабильном входном напряжении указывает на необходимость проверки цепей обратной связи и конденсаторов фильтра.
- Если напряжение отсутствует – проверьте входное питание между VIN и GND.
- Если напряжение значительно выше ожидаемого – возможен обрыв цепи регулировки между ADJ и VOUT.
- Если ниже – проверьте нагрузку на предмет короткого замыкания и исправность самого стабилизатора.
Отклонение более ±50 мВ указывает на возможную неисправность стабилизатора или цепи обратной связи, включая подстроечный резистор и шунтирующие конденсаторы. При проверке на плате необходимо исключить внешнее влияние подключённой нагрузки, временно отключив её или измеряя в момент минимального тока.

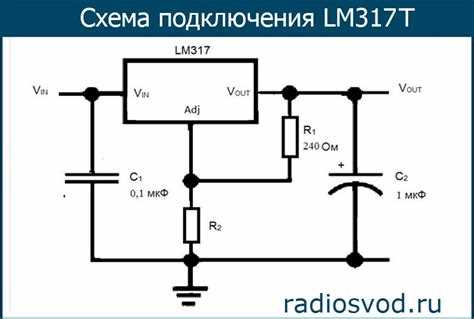

Если напряжение на ADJ относительно «земли» отличается от расчетного по формуле Vadj = 1,25 В × (1 + R2/R1) + Iadj × R2, проверяют номиналы R1 и R2, а также утечку конденсатора, установленного между ADJ и землёй. Значительная просадка указывает на пробой или сильную утечку в цепи регулировки.
Проверка нагрева корпуса стабилизатора во время работы

При работе Lm317t температура корпуса не должна превышать 125 °C, однако оптимально контролировать её в пределах 60–80 °C для продления ресурса. Для измерения используйте термопару или инфракрасный пирометр, прикладывая датчик к центральной металлической части корпуса.
Проверку проводят при реальной нагрузке, соответствующей рабочему току. При токе 1 А и падении напряжения 5 В тепловыделение составит около 5 Вт, что требует теплоотвода. Если температура быстро растёт свыше 90 °C без нагрузки выше паспортной, возможен пробой или ухудшение теплопередачи.
При обнаружении перегрева проверьте наличие термопасты между корпусом и радиатором, надёжность крепления и чистоту поверхности. Не допускайте работы без теплоотвода при токах выше 0,5 А и разнице входного и выходного напряжения более 3 В.
Анализ отклонений напряжений и поиск причины неисправности

При нестабильности показаний осциллографом проверяется пульсация на выходе. Амплитуда более 50 мВ на рабочей частоте сети или импульсных помехах свидетельствует о высыхании выходного электролитического конденсатора. Если же пульсация присутствует и на входе, источник питания требует ремонта или замены.

В случаях, когда вход и выход соответствуют расчетам, но нагрузка не получает достаточного тока, проверяется нагрев кристалла. Срабатывание тепловой защиты из-за плохого теплоотвода приводит к периодическому отключению. Решение – восстановить контакт с радиатором или снизить тепловую нагрузку.
Вопрос-ответ:
Можно ли проверить Lm317t на плате без выпаивания?
Да, это возможно. Для проверки на месте нужно подключить мультиметр к выходу и общему проводу стабилизатора, измерить напряжение и сравнить его с расчётным. Если напряжение нестабильное или сильно отличается от заданного, возможно, проблема в самом стабилизаторе или обвязке.
Какие напряжения должны быть на выводах исправного Lm317t?
На входном выводе должно быть напряжение выше требуемого выходного как минимум на 3 Вольта. Между выходом и землёй — то значение, которое установлено резисторами в цепи регулировки. Между выходом и выводом Adjust должно быть около 1,25 В. Если эти условия не выполняются, стоит проверить стабилизатор и элементы вокруг него.
Как отличить неисправный Lm317t от проблемы в нагрузке?
Сначала измерьте выходное напряжение без подключения нагрузки. Если оно соответствует норме, вероятно, неисправна нагрузка или есть короткое замыкание в цепи. Если напряжение занижено даже без нагрузки, проблема может быть в самом стабилизаторе или в питании на его входе.
Что проверять первым делом при подозрении на неисправность Lm317t?
В первую очередь нужно убедиться, что на вход стабилизатора поступает достаточное напряжение. Затем проверить выходное значение и напряжение между выходом и Adjust. Если вход в норме, а выход сильно занижен или отсутствует, велика вероятность, что микросхема повреждена.
Можно ли проверить Lm317t обычным мультиметром, или нужен осциллограф?
Для большинства случаев достаточно мультиметра. Осциллограф нужен, если вы хотите увидеть пульсации или нестабильность при динамических нагрузках. При базовой проверке достаточно замерить вход, выход и напряжение на Adjust, чтобы сделать вывод о работоспособности стабилизатора.
Можно ли проверить Lm317t прямо на плате без выпаивания, и как это сделать правильно?
Да, проверить Lm317t можно, не выпаивая её из платы. Для этого мультиметр ставят в режим измерения постоянного напряжения и измеряют разность потенциалов между выводами «Vout» и «GND» при подключённой нагрузке. Если напряжение соответствует расчётному значению, заданному резисторами в цепи регулировки, стабилизатор работает. Если напряжение отсутствует или сильно отличается, возможны проблемы либо с самой микросхемой, либо с элементами обвязки.
Какие признаки укажут, что Lm317t вышла из строя при проверке на плате?
При измерениях можно заметить несколько характерных признаков: на выходе стабилизатора нет напряжения при нормальном питании, выходное напряжение нестабильно и «плавает», либо оно максимально приближено к входному, что говорит о пробое внутреннего транзистора. Также косвенным симптомом может быть сильный нагрев микросхемы при небольшой нагрузке. Чтобы убедиться, стоит дополнительно проверить сопротивление между входом и выходом — при пробое оно обычно очень низкое.
