В стандартном разъеме USB Type-A контакты расположены строго по порядку. Если смотреть на разъем с лицевой стороны, где видны контакты внутри, левый крайний контакт является плюсом питания (+5 В), а правый крайний – минусом (GND). Два средних контакта предназначены для передачи данных и не участвуют в питании.

При проверке мультиметром щуп «плюс» подключают к предполагаемому контакту +VBUS, а «минус» – к GND. Если мультиметр показывает около 5 В, полярность определена верно. Перед любыми измерениями рекомендуется обесточить устройство или использовать тестовые платы, чтобы избежать короткого замыкания и повреждения электроники.

Определение контактов питания в USB Type-A

Определение контактов питания в USB Type-A

Разъём USB Type-A имеет четыре контакта, из которых первый и четвёртый отвечают за подачу питания. При стандартной ориентации разъёма (пластиковая вставка сверху, контакты обращены вверх) нумерация идёт слева направо.

Номер контакта Назначение Стандартное напряжение Цвет провода
1 +5V (VCC) 5 В Красный
2 Data− Белый
3 Data+ Зелёный
4 GND 0 В Чёрный

Для проверки правильности подключения питания рекомендуется использовать мультиметр: красный щуп к контакту 1, чёрный – к контакту 4. При исправном кабеле и источнике питания между ними должно быть около 5 В постоянного тока.

Расположение плюса и минуса в USB Type-B

Расположение плюса и минуса в USB Type-B

Разъём USB Type-B встречается в принтерах, сканерах, внешних накопителях и аудиоустройствах. Контакты имеют чёткую нумерацию и назначение.

  • Контакт 1 (VCC, +5V) – подаёт питание, находится в верхнем левом углу при виде на разъём со стороны кабеля. Это «плюс».
  • Контакт 4 (GND) – общий провод («минус»), расположен в нижнем правом углу.

Средние контакты используются для передачи данных:

  • Контакт 2 – D− (линия данных минус).
  • Контакт 3 – D+ (линия данных плюс).

При проверке мультиметром:

  1. Выставить режим измерения постоянного напряжения.
  2. Красный щуп – к контакту 1, чёрный – к контакту 4.
  3. Напряжение должно быть около 5 В.

При пайке или ремонте важно не перепутать полярность, так как неверное подключение может вывести устройство из строя.

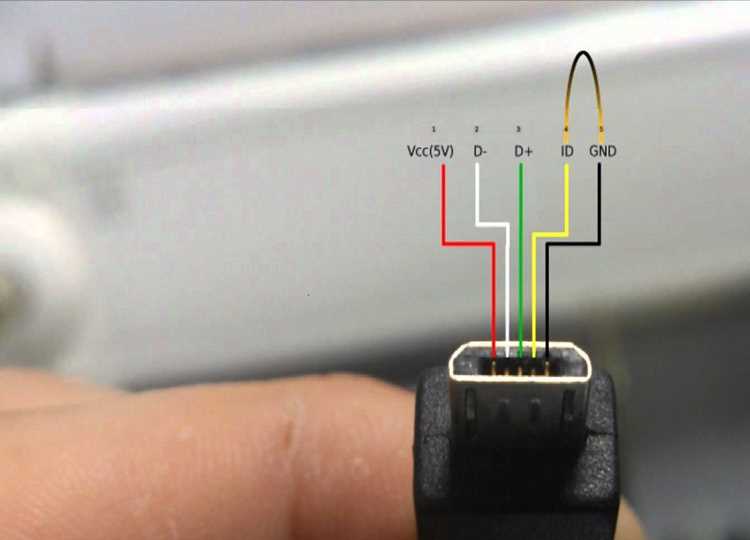

  • 1 (VBUS) – +5 В постоянного тока, подаётся от источника питания.
  • 5 (GND) – общий провод (минус), соединён с землёй устройства.

Средние контакты используются для передачи данных и служебных сигналов:

  • 2 (D−) – линия передачи данных «−».
  • 3 (D+) – линия передачи данных «+».
  • 4 (ID) – определяет режим работы (OTG); в стандартном кабеле не подключён.

Для проверки полярности рекомендуется использовать мультиметр: щуп «+» на контакт 1, щуп «−» на контакт 5. При исправном кабеле и правильном подключении прибор покажет напряжение около 5 В.

Контакты питания в разъеме USB Type-C

Контакты питания в разъеме USB Type-C

В разъеме USB Type-C линии питания дублируются для симметричной работы и повышенной надежности. Контакты VBUS (A4, A9, B4, B9) подают напряжение +5 В в стандартном режиме и до +20 В при поддержке USB Power Delivery. Контакты GND (A1, A12, B1, B12) обеспечивают общий провод для возврата тока.

При монтаже и ремонте важно учитывать, что расположение контактов симметрично с обеих сторон разъема, что исключает зависимость от ориентации штекера. Для измерений напряжения следует использовать именно группы VBUS и GND, избегая касания сигнальных линий CC, SBU и дифференциальных пар данных.

При работе с высокими токами (до 5 А) необходимо использовать кабели с проводниками достаточного сечения и контролировать состояние пайки контактов VBUS и GND, так как перегрев этих точек может привести к повреждению разъема и платы.

Как отличить контакты питания по цвету проводов

Как отличить контакты питания по цвету проводов

В стандартных USB-кабелях питание обозначается двумя проводами: красный – «плюс» (VCC, +5 В), черный – «минус» (GND). Красный провод всегда подключен к первому контакту разъема, черный – к четвёртому. Остальные провода отвечают за передачу данных: белый – D−, зеленый – D+.

При ремонте или пайке кабеля важно ориентироваться именно на цветовую маркировку, так как перепутанное подключение приведет к короткому замыканию или повреждению оборудования. Если провода одного цвета отсутствуют или имеют нестандартную окраску, рекомендуется проверять их мультиметром, подавая питание на один конец кабеля и определяя полярность на другом.

Использование мультиметра для поиска плюса и минуса

Использование мультиметра для поиска плюса и минуса

Для стандартного USB Type-A плюсовой контакт находится с одного края разъёма, а минусовой – с противоположного. В micro-USB и USB-C расположение отличается, поэтому перед измерением рекомендуется уточнить пиновку конкретного стандарта, чтобы исключить ошибку при тестировании.

Ошибки при определении контактов и как их избежать

Ошибки при определении контактов и как их избежать

Частая ошибка – перепутать ориентацию разъёма при визуальном осмотре. В USB Type-A при взгляде на контакты спереди и сверху первый слева – VBUS (+5 В), а четвёртый справа – GND. При перевороте штекера расположение меняется зеркально, что приводит к неверной идентификации.

Опасно ориентироваться только на цвет проводов в кабеле. Внутренние стандарты производителей могут отличаться: например, провод питания (+) не всегда красный, а земля (–) не всегда чёрная. Перед подключением необходимо проверять мультиметром.

Неверное определение сигнальных контактов D+ и D– встречается при ремонте или пайке, если ориентироваться на их физическую близость к краям разъёма. На платах USB-коннекторы могут иметь инвертированное расположение линий данных, особенно в устройствах с ограниченным пространством.

Чтобы избежать ошибок, перед работой фиксируйте точное расположение контактов по схемам или официальным спецификациям, используйте тестер для проверки напряжения между предполагаемыми VBUS и GND, а также маркируйте кабели после успешной идентификации.

Вопрос-ответ:

Как определить, где плюс и минус в разъёме USB?

В стандартном USB-A разъёме питание подаётся на крайние контакты. Если держать штекер так, чтобы пластиковая вставка была внизу, а металлические контакты — на себя, то левый крайний контакт будет «+5 В» (плюс), а правый крайний — «GND» (минус). Средние два контакта предназначены для передачи данных.

А одинаково ли расположение контактов в USB-A и USB-B?

Нет, у USB-B конструкция иная, но принцип тот же: крайние контакты отвечают за питание, а внутренние — за данные. При этом форма разъёма USB-B делает случайное подключение «вверх ногами» невозможным, так что перепутать плюс и минус при правильном подключении нельзя.

Можно ли найти обозначения контактов на самом разъёме?

На большинстве кабелей и разъёмов маркировки нет, но на платах устройств возле USB-разъёма часто можно увидеть подписи вроде «VCC» или «+5V» для плюса и «GND» для минуса. Иногда контакты отмечены цветом в распайке кабеля: красный провод — плюс, чёрный — минус.

Что будет, если перепутать плюс и минус при подключении USB?

Если поменять местами питание, можно повредить устройство или кабель, особенно при пайке. В готовых заводских кабелях такое не случается, но при самодельных соединениях стоит проверять расположение проводов мультиметром, чтобы избежать короткого замыкания.

В micro-USB и USB-C расположение плюса и минуса такое же?

Да, у этих стандартов крайние контакты также отвечают за питание. В micro-USB это выводы VBUS (плюс) и GND (минус), расположенные по краям. В USB-C питание может подаваться с обеих сторон разъёма, так как он симметричный, но функции контактов сохраняются — VBUS для плюса и GND для минуса.
