Литий-ионный аккумулятор типоразмера 17350 с номинальной ёмкостью 850 мА·ч используется в компактных фонарях, лазерах и других портативных устройствах. Его размеры составляют около 17 мм в диаметре и 35 мм в длину. Зарядка такого элемента требует соблюдения точных параметров, чтобы избежать перегрева, снижения ресурса или выхода из строя.
Для безопасной зарядки требуется зарядное устройство с функцией ограничения тока и контроля напряжения. Рекомендуемое зарядное напряжение – 4,2 В, максимальный зарядный ток – не выше 0,5 C, то есть 425 мА для данного аккумулятора. Быстрая зарядка током выше этой величины может привести к деградации ячеек.
Обязательно наличие функции отсечки по достижении порогового напряжения. Зарядное устройство должно завершать процесс зарядки при достижении 4,2 В на клеммах аккумулятора. Превышение этого значения даже на 0,1 В ускоряет износ и повышает риск повреждения.
При использовании универсального зарядного устройства необходимо вручную задать режим «Li-ion» и проконтролировать, чтобы размер 17350 поддерживался физически и электрически. Некоторые зарядные устройства автоматически определяют параметры, но не все корректно распознают менее распространённые форматы, как 17350.
Нельзя использовать зарядные устройства, предназначенные для никель-металлгидридных или никель-кадмиевых аккумуляторов – они не поддерживают нужные режимы контроля и могут повредить литий-ионную ячейку. Также недопустимо подключение аккумулятора напрямую к источнику постоянного тока без схемы ограничения.
Подходящие типы зарядных устройств для аккумулятора 17350
Аккумулятор 17350 с ёмкостью 850 мА·ч представляет собой литий-ионный элемент формата 17×35 мм. Для его зарядки подходят зарядные устройства, рассчитанные на литий-ионные элементы с поддержкой тока зарядки в диапазоне 400–850 мА и напряжения 4,2 В.

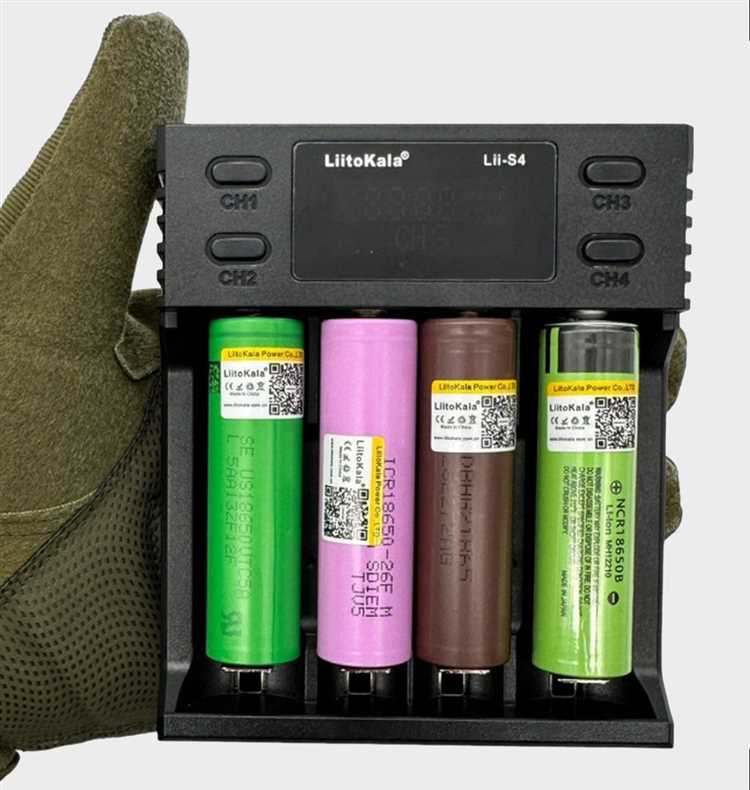

Зарядные устройства с автоматическим определением формата поддерживают широкий спектр размеров, включая 17350. Например, устройства серии LiitoKala Lii-100, Lii-202 или Nitecore UM2 позволяют выбрать ток вручную или адаптироваться к параметрам аккумулятора автоматически.
Устройства с ручной установкой тока позволяют задать оптимальный зарядный ток – для 850 мА·ч это 0,5–0,85 А. Превышение этого значения может привести к перегреву и ускоренному износу элемента. Устройства с фиксированным током выше 1 А не подходят.
USB-зарядные платы на базе TP4056 применимы при сборке простых зарядных решений. При этом следует контролировать ток, ограничивая его резистором до 0,5–1 А. Отсутствие термоконтроля требует постоянного наблюдения за процессом зарядки.
Импульсные зарядные устройства с функцией отключения предпочтительны для повседневного использования. Наличие индикатора завершения зарядки и автоматического отключения по достижении 4,2 В повышает безопасность эксплуатации.
Зарядка аккумулятора 17350 в неподходящем устройстве может привести к снижению ресурса или повреждению элемента. Выбор зарядного устройства следует основывать на точных характеристиках: поддержка литий-ионной химии, соответствующий форм-фактор и регулируемый или ограниченный ток.
Режимы зарядки и оптимальный зарядный ток для 850 мА·ч
Для аккумулятора формата 17350 ёмкостью 850 мА·ч применяется стандартный режим зарядки по методу CC/CV (constant current / constant voltage). На первом этапе заряд происходит при постоянном токе до достижения порогового напряжения, после чего ток постепенно снижается при стабильном напряжении.
Рекомендованный зарядный ток составляет 0.5С от номинальной ёмкости, то есть 425 мА. При таком токе аккумулятор заряжается без перегрева, с минимальным износом элементов. Допустимо использовать ток до 1С (850 мА), если требуется ускоренная зарядка, однако при этом повышается температура и снижается ресурс аккумулятора.
Пороговое напряжение для завершения зарядки – 4.2 В. Перезаряд выше этого значения приводит к ускоренному старению и возможному повреждению ячейки. Зарядное устройство должно иметь функцию автоматического отключения при достижении этого напряжения или перехода в режим капельной подзарядки (trickle charge).
При использовании зарядных модулей типа TP4056 важно удостовериться, что установлен резистор ограничения тока соответствует необходимому значению. Для тока 425 мА следует применять резистор на 2.6 кОм (по документации на контроллер).
Повторная зарядка при остаточном напряжении ниже 2.5 В требует предварительного восстановления ячейки малым током (до 100 мА), иначе возможно снижение ёмкости или выход из строя.
Как определить уровень заряда и не допустить перезаряда
Для аккумуляторов формата 17350 с номинальной ёмкостью 850 мА·ч критически важно контролировать напряжение во время зарядки. Полный заряд достигается при напряжении 4,2 В. Превышение этого значения приводит к деградации ячеек и риску возгорания.
Определение уровня заряда можно выполнять с помощью вольтметра или зарядного устройства с функцией отображения напряжения. При отключении аккумулятора от зарядного тока и стабилизации напряжения:
– 4,2 В – аккумулятор полностью заряжен;
– 3,7–4,1 В – средний уровень заряда;
– ниже 3,5 В – разряд ниже оптимального, рекомендуется зарядка.
Чтобы не допустить перезаряда, необходимо использовать зарядное устройство с функцией автоматического отключения по достижении напряжения 4,2 В. Подключение аккумулятора к источнику тока без ограничителя может привести к перезаряду и термическому разгоранию.
Если зарядка осуществляется вручную, ток следует ограничить до 0,5 С, то есть 425 мА. После достижения 4,2 В заряд нужно немедленно прекратить. Контроль тока и напряжения обязателен при отсутствии встроенной платы защиты (PCM/BMS).
Для регулярного контроля уровня заряда вне процесса зарядки можно использовать мультиметр. Измерения следует проводить при отсутствии нагрузки и после 30–60 секунд после отключения от зарядного устройства, чтобы избежать искажённых показаний из-за поверхностного заряда.
Особенности подключения аккумулятора 17350 к зарядному устройству
При подключении аккумулятора 17350 (Li-Ion, 3.7 В, 850 мА·ч) к зарядному устройству важно соблюдать правильную полярность. Плюсовой контакт аккумулятора должен быть соединён с выходом «+» на зарядном модуле, минусовой – с «–». Переполюсовка может привести к повреждению как аккумулятора, так и контроллера заряда.
Для предотвращения перегрева аккумулятора рекомендуется обеспечить вентиляцию или термоконтроль. Нельзя подключать аккумулятор к зарядке сразу после разрядки – перед этим следует дать ему остыть до температуры около 25 °C.
Если на аккумуляторе отсутствует встроенная защита (PCB), необходимо использовать зарядный модуль с функцией контроля перезаряда и переразряда. Без защиты аккумулятор можно случайно довести до критического напряжения, что приведёт к снижению ёмкости или выходу из строя.
Допустимые значения напряжения при зарядке 17350 Li-ion
Для литий-ионного аккумулятора формата 17350 с ёмкостью 850 мА·ч стандартное максимальное напряжение полного заряда составляет 4,2 В. Превышение этого значения сокращает срок службы и увеличивает риск перегрева.
Минимальное напряжение, при котором ещё допустима зарядка – около 2,5–3,0 В. Ниже 2,5 В включение зарядки возможно только при наличии функции предварительной зарядки (pre-charge) у зарядного устройства. В противном случае восстановление может быть невозможным или опасным.
Рекомендуемые значения:
- Начало зарядки: от 3,0 до 3,6 В;
- Основной этап зарядки (CC): напряжение постепенно растёт от 3,6 до 4,2 В при постоянном токе;
- Завершение зарядки (CV): напряжение стабилизируется на уровне 4,2 В, ток постепенно уменьшается до 0,05–0,1C (около 42–85 мА).
Не допускается:
- Зарядка выше 4,25 В – возможен перегрев, выход из строя или возгорание;
- Зарядка при напряжении ниже 2,5 В без контролируемой предзарядки – риск деградации элементов;
- Длительное удержание на 4,2 В – ускоряется старение аккумулятора.
Зарядное устройство должно обеспечивать точность стабилизации напряжения в пределах ±0,05 В. Для сохранения ресурса батареи допустимо выставлять предельное напряжение на уровне 4,1 В, снижая тем самым максимальную ёмкость на 5–10%, но увеличивая число циклов заряд-разряд.
Безопасность при зарядке: нагрев, защита и хранение
Аккумулятор 17350 с емкостью 850 мА·ч требует контроля температуры во время зарядки. Допустимый диапазон нагрева – до 45 °C. При превышении этого значения заряд следует немедленно прервать, чтобы избежать деградации и риска возгорания.
Для защиты применяют зарядные устройства с функцией автоматического отключения при полном заряде и контролем тока. Оптимальный зарядный ток – 0,5C, то есть около 425 мА, что снижает нагрузку на элементы и увеличивает срок службы.
Защитные платы (PCM или BMS) обязательны для предотвращения переразряда, перезаряда и короткого замыкания. При использовании аккумулятора без встроенной защиты необходимо дополнительно применять внешние модули.
Хранить аккумуляторы следует в сухом месте при температуре от +5 до +20 °C и относительной влажности не выше 60%. Перед длительным хранением заряд рекомендуется снизить до уровня 40–60% от полной емкости, чтобы минимизировать саморазряд и химические изменения внутри ячейки.
Нельзя оставлять аккумулятор на зарядке без контроля более 12 часов. Рекомендуется использовать зарядные устройства с функцией контроля температуры или внешние термодатчики для предотвращения перегрева.
Вопрос-ответ:
Какой зарядный ток оптимален для аккумулятора 17350 с ёмкостью 850 мА·ч?
Для аккумулятора 17350 на 850 мА·ч рекомендуют использовать зарядный ток примерно 0,5C, то есть около 400–425 мА. Такой ток позволяет избежать чрезмерного нагрева и продлевает срок службы элемента. Зарядка током, значительно превышающим этот уровень, может привести к перегреву и повреждению аккумулятора.
Можно ли заряжать аккумулятор 17350 на обычном зарядном устройстве для 18650 батарей?
Некоторые зарядные устройства для 18650 поддерживают разные размеры и емкости аккумуляторов, включая 17350. Однако важно убедиться, что зарядное устройство правильно фиксирует контакт и выставляет подходящий зарядный ток и напряжение. Если устройство не имеет настройки или защиты для маленьких аккумуляторов, лучше использовать специализированное зарядное устройство или адаптеры, чтобы избежать короткого замыкания или неправильной зарядки.
Как понять, что аккумулятор 17350 полностью зарядился и не нужно продолжать процесс?
Полная зарядка для литий-ионного аккумулятора 17350 обычно достигается при напряжении около 4,2 В на элемент. Многие зарядные устройства автоматически отключаются или переходят в режим поддержания заряда при достижении этого значения. Если зарядка происходит вручную, стоит контролировать напряжение мультиметром. Также важно избегать превышения напряжения, чтобы не повредить аккумулятор.
Какие меры безопасности стоит соблюдать во время зарядки аккумулятора 17350?
Необходимо следить за температурой аккумулятора — она не должна значительно повышаться. Зарядка должна проходить на ровной, негорючей поверхности, в месте с хорошей вентиляцией. Нельзя оставлять аккумулятор без присмотра во время зарядки. Используйте зарядные устройства с защитой от перезаряда и короткого замыкания. После завершения зарядки рекомендуется сразу отсоединить батарею.
Как хранить аккумулятор 17350 после зарядки, чтобы сохранить его работоспособность?
Если аккумулятор 17350 не будет использоваться длительное время, лучше хранить его с зарядом около 40-60% ёмкости. Это помогает снизить химический износ и предотвращает глубокий разряд. Храните батарею в прохладном, сухом месте, избегая прямого попадания солнечного света и высокой влажности. Регулярно проверяйте состояние аккумулятора и при необходимости подзаряжайте до указанного уровня.
Как правильно выбрать зарядное устройство для аккумулятора 17350 на 850 мА·ч?
Для зарядки аккумулятора 17350 с ёмкостью 850 мА·ч важно использовать устройство, которое поддерживает Li-ion тип батарей и имеет возможность регулировать ток заряда. Зарядное устройство должно обеспечивать стабильное напряжение около 4,2 В и ток заряда в пределах 0,5–1 А, чтобы избежать перегрева и сохранить ресурс аккумулятора. Зарядники с функцией автоматического отключения при достижении полного заряда помогут предотвратить перезаряд и продлить срок службы батареи.
Можно ли зарядить аккумулятор 17350 с помощью обычного USB-кабеля и адаптера питания?
Зарядка аккумулятора 17350 напрямую через USB-кабель без специализированного зарядного устройства не рекомендуется. USB-адаптер подаёт напряжение 5 В, что превышает допустимое напряжение для Li-ion аккумулятора. Для безопасной зарядки требуется контроллер, который понижает напряжение и регулирует ток, чтобы избежать перегрева и повреждения батареи. Лучше использовать зарядное устройство, предназначенное для таких аккумуляторов или внешний зарядный модуль с защитой.
