Bu406 транзистор для увлажнителя воздуха как проверить

Транзистор BU406 часто используется в схемах управления мощностью увлажнителей воздуха благодаря высокой нагрузочной способности и устойчивости к перегрузкам. Для корректной работы устройства важно своевременно проверять состояние этого элемента, поскольку его неисправность может привести к нестабильной работе или полному выходу из строя прибора.

Проверка BU406 требует измерения основных параметров – переходов базы-эмиттера и базы-коллектора, а также оценки целостности коллектора и эмиттера. Использование мультиметра в режиме проверки диодов позволяет быстро выявить короткие замыкания или обрывы. Дополнительно стоит оценить тепловые характеристики транзистора при работе, так как перегрев значительно снижает срок службы.

При диагностике следует учитывать схемотехнические особенности увлажнителя, в частности, возможное влияние параллельных компонентов на показания тестера. Рекомендуется снимать транзистор с платы для точного измерения. В случае выявления дефектов замена должна производиться на полностью аналогичный по параметрам элемент, чтобы сохранить стабильность работы устройства.

Определение и технические характеристики транзистора BU406

Максимально допустимое коллекторное напряжение (V_CEO) составляет 400 В, что позволяет использовать BU406 в цепях с повышенным напряжением без риска пробоя.

Максимальный коллекторный ток (I_C) достигает 8 А, при условии соблюдения требований по охлаждению и температурному режиму, что обеспечивает надежное управление нагрузками средней мощности.

Мощность рассеяния (P_tot) типично 40 Вт при правильном теплоотводе, что необходимо учитывать при монтаже в увлажнителях с длительным временем работы.

Коэффициент усиления по току (h_FE) находится в диапазоне 10–40, что оптимально для ключевого режима, но требует проверки в конкретном устройстве на соответствие номиналам и стабильность работы.

Входная емкость и время переключения BU406 достаточно малы, что способствует быстрому срабатыванию и минимальным потерям при импульсной работе в схемах управления увлажнителем.

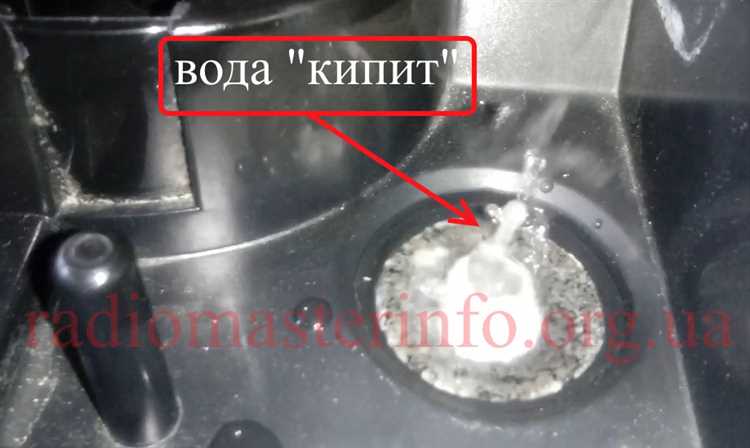

Типичные причины неисправности BU406 в увлажнителе воздуха

Перегрузка по току. BU406 часто выходит из строя из-за превышения максимально допустимого тока коллектора – 8 А. В увлажнителях воздуха это может происходить при замыкании в цепи нагревательного элемента или насоса, что вызывает сильный перегрев и пробой транзистора.

Термический перегрев. Недостаточное охлаждение радиатора или загрязнение вентиляционных отверстий приводит к перегреву кристалла транзистора. При температуре выше 150°C снижается надежность, возникают структурные повреждения, что ведет к ухудшению характеристик и выходу из строя.

Рекомендуется регулярно проверять состояние радиатора, контролировать токи и напряжения в цепи, использовать защитные элементы, а также соблюдать аккуратность при монтаже для продления срока службы BU406 в увлажнителях воздуха.

Необходимое оборудование для проверки BU406 транзистора

Для точной проверки BU406 потребуется цифровой мультиметр с функцией измерения сопротивления и проверки полупроводников. Оптимально использовать мультиметр с режимом тестирования диодов, что позволит определить целостность переходов транзистора.

Необходим источник питания постоянного напряжения в пределах 12–15 В для имитации рабочего режима увлажнителя воздуха. Источник должен иметь регулируемый ток для предотвращения повреждения компонента.

Использование паяльной станции с температурным контролем позволяет аккуратно выпаять и впаять транзистор без перегрева, что важно для сохранения его рабочих характеристик.

Для комплексной диагностики полезен транзисторный тестер, способный автоматически определять тип и параметры транзисторов, включая BU406, что сокращает время проверки и повышает точность.

Также рекомендуется использовать лабораторный осциллограф для анализа сигналов в цепи с BU406, особенно при проверке работы в режиме переключения, что помогает выявить скрытые неисправности.

Пошаговая инструкция проверки BU406 мультиметром в режиме прозвонки

Для проверки транзистора BU406 в режиме прозвонки необходим цифровой мультиметр с функцией проверки диодов или прозвонки. Проверка проводится при отключённом от питания и демонтированном из схемы устройстве.

1. Установите мультиметр в режим прозвонки или проверки диодов. Обычно на дисплее появится символ диода или звуковой сигнал.
2. Проверьте переход база-эмиттер:
   • Подключите красный щуп мультиметра к базе (B).
   • Чёрный щуп приложите к эмиттеру (E).
   • На экране должно появиться значение падения напряжения порядка 0.6–0.7 В, или прозвучать звуковой сигнал.
   • Обратная проверка (чёрный на базу, красный на эмиттер) не должна показывать проводимость (индикация отсутствует).
3. Проверьте переход база-коллектор:
   • Красный щуп на базу (B), чёрный на коллектор (C).
   • Должно быть падение напряжения 0.6–0.7 В или звуковой сигнал.
   • Обратная проверка (чёрный на базу, красный на коллектор) не показывает проводимость.
4. Проверьте переход коллектор-эмиттер:
   • Проверьте в обоих направлениях (красный на коллектор, чёрный на эмиттер и наоборот).
   • В обоих случаях мультиметр не должен показывать проводимость (нет звука и значения на дисплее).
5. Если мультиметр показывает короткое замыкание (звуковой сигнал) между коллектором и эмиттером или между базой и коллектором/эмиттером в обе стороны, транзистор неисправен.
6. Если в одном из переходов нет падения напряжения в прямом направлении (от базы к коллектору или эмиттеру), транзистор тоже считается неисправным.

Данные шаги обеспечивают базовую проверку исправности транзистора BU406 и выявляют основные типы неисправностей, такие как пробой или обрыв переходов.

Как проверить BU406 транзистор тестером в режиме измерения сопротивления

Шаг 1. Установите тестер в режим измерения сопротивления (Ом). Диапазон выбирайте в пределах от 200 Ом до 2 кОм.

Шаг 2. Измерьте сопротивление между базой и эмиттером (B-E). В одном направлении должно показывать сопротивление около 600–900 Ом (переход база-эмиттер как диод), в обратном – почти бесконечность или очень высокое сопротивление.

Шаг 3. Измерьте сопротивление между базой и коллектором (B-C). В одном направлении сопротивление будет примерно 600–900 Ом, в обратном – высокий уровень, аналогично переходу B-E.

Шаг 4. Измерьте сопротивление между коллектором и эмиттером (C-E) в обоих направлениях. В исправном транзисторе сопротивление должно быть очень высоким (несколько МОм), практически отсутствует проводимость, так как этот переход открыт без напряжения базы.

Для наглядности приведена таблица ожидаемых значений сопротивлений для исправного BU406:

Измерения, не соответствующие указанным значениям, указывают на внутренние повреждения транзистора и необходимость его замены.

Методы проверки BU406 с использованием схемы увлажнителя воздуха

Первым шагом является отключение питания увлажнителя для предотвращения коротких замыканий и повреждений мультиметра. По схеме определяется расположение базы, коллектора и эмиттера BU406. Обычно база подключена к управляющему каскаду, эмиттер – к общему проводу, а коллектор – к нагрузке, например, к нагревательному элементу или электромагнитному клапану.

Метод измерения сопротивления в режиме «прозвонки» позволяет проверить целостность переходов:

— Между базой и эмиттером сопротивление в прямом направлении должно быть в пределах 300–700 Ом, в обратном – не менее нескольких кОм.

— Между базой и коллектором аналогично, но значения могут отличаться в зависимости от типа транзистора и схемы.

— Между коллектором и эмиттером сопротивление должно быть высоким (несколько кОм и выше) при отсутствии управляющего сигнала.

Проверка с подачей управляющего сигнала осуществляется путем включения схемы увлажнителя в рабочий режим, где на базу подается напряжение через резистор. Измеряя напряжение на коллекторе относительно эмиттера, можно определить, открывается ли транзистор. Если при подаче сигнала напряжение на коллекторе снижается (приближаясь к эмиттеру), транзистор работает корректно.

Для более точной диагностики применяют осциллограф для наблюдения формы сигнала на базе и коллекторе, сравнивая с эталонной работой схемы. Отсутствие переключения или аномальные уровни указывают на неисправность BU406.

Важно учитывать, что некоторые элементы схемы могут влиять на измерения, поэтому в сложных случаях рекомендуется выпаять транзистор из платы для тестирования отдельно с помощью тестера или специализированного прибора.

Признаки неисправного BU406 и влияние на работу увлажнителя

При повреждении BU406 часто наблюдается перегрев транзистора и корпуса увлажнителя из-за нарушенного управления током. В некоторых случаях увлажнитель может включаться с задержками или выключаться сразу после запуска, что связано с неполным открытием или замыканием переходов внутри транзистора.

Еще одним признаком неисправности служит значительное снижение производительности увлажнителя – уменьшение количества выделяемого пара, что указывает на нарушение подачи тока к элементам генерации пара через транзистор BU406.

При визуальном осмотре может обнаруживаться потемнение корпуса транзистора, следы перегрева или механические повреждения, что напрямую указывает на выход BU406 из строя.

Влияние неисправного BU406 отражается на всей системе управления увлажнителем: отсутствие контроля над силовыми нагрузками вызывает сбои в работе схемы, что снижает срок службы других компонентов и повышает риск выхода из строя всего устройства.

Для восстановления нормальной работы рекомендуется провести тестирование BU406 мультиметром в режиме прозвонки или сопротивления и при выявлении обрывов или коротких замыканий заменить транзистор на аналогичный по параметрам, учитывая максимальное напряжение и ток нагрузки увлажнителя.

Замена BU406: рекомендации по подбору и установке нового транзистора

Основные шаги при подборе замены:

• Выбор транзистора с идентичными или лучше подходящими параметрами по напряжению и току. Рекомендуется подбирать аналоги с напряжением не ниже 400 В и током не ниже 10 А.
• Обращать внимание на коэффициент усиления по току (hFE), чтобы он был близок к значению оригинала, обычно в диапазоне 20–70.
• Совместимость корпуса и ножек: BU406 выпускается в корпусе TO-3P, важно чтобы замена была в таком же или совместимом корпусе для простой установки и теплового контакта.
• Тепловое сопротивление и максимальная рассеиваемая мощность должны соответствовать требованиям схемы увлажнителя.

После выбора подходящего транзистора выполните следующие действия при замене:

1. Отключите питание устройства и дождитесь остывания компонентов.
2. Снимите корпус увлажнителя и найдите место установки BU406.
3. Очистите контактную площадку и замените термопасту на радиаторе для улучшения отвода тепла.
4. Проверьте исправность пайки и надежность крепления к радиатору.
5. Соберите устройство и выполните тестирование работы увлажнителя с новым транзистором.

При отсутствии точного аналога BU406 допускается использование транзисторов из семейства BU4xx с похожими параметрами, но обязательна проверка работы схемы в нагрузочных условиях.

Вопрос-ответ:

Как определить, что транзистор BU406 в увлажнителе воздуха вышел из строя?

Основные признаки неисправности BU406 — это полное отсутствие включения увлажнителя или его нестабильная работа. Например, устройство не реагирует на нажатие кнопки включения, вентилятор не запускается, или влажность не повышается, хотя вода подается. Визуально можно проверить транзистор на наличие ожогов, трещин или деформаций. Также рекомендуется измерить сопротивление и проверить переходы с помощью мультиметра, чтобы обнаружить короткое замыкание или обрыв.

Какие инструменты нужны для проверки BU406 транзистора в увлажнителе воздуха?

Для проверки BU406 потребуется мультиметр с функцией измерения сопротивления и проверки диодов. Также полезен тестер с функцией прозвонки. В некоторых случаях нужен паяльник для демонтажа транзистора с платы и последующего его замера вне схемы. Важно иметь под рукой схему увлажнителя или техническую документацию, чтобы правильно идентифицировать выводы транзистора и корректно провести тесты.

Можно ли заменить BU406 на аналогичный транзистор с другими характеристиками?

Замену BU406 следует проводить только на транзистор с аналогичными или близкими параметрами по максимальному напряжению, току и мощности рассеивания. Несоответствие характеристик может привести к неправильной работе увлажнителя или повторному выходу детали из строя. Перед заменой рекомендуется изучить даташит оригинального элемента и подобрать совместимый аналог по параметрам, учитывая тип корпуса и расположение выводов.

Как правильно снять и установить новый BU406 на плату увлажнителя воздуха?

Перед демонтажем транзистора плату необходимо отключить от питания и разрядить конденсаторы. Для снятия BU406 применяется паяльник с тонким жалом или паяльная станция, аккуратно выпаиваются выводы, чтобы не повредить дорожки. Новый транзистор устанавливается строго в правильной ориентации, согласно маркировке и схеме устройства. После пайки нужно проверить качество контактов и отсутствие коротких замыканий, затем собрать устройство и провести тестирование работы.

Какие параметры BU406 влияют на работу увлажнителя воздуха и почему важна их проверка?

Ключевые параметры BU406 — это максимальный ток коллектора, напряжение коллектор-эмиттер и коэффициент усиления. Они определяют способность транзистора управлять мощностью и выдерживать нагрузку от мотора или нагревательного элемента увлажнителя. Если транзистор теряет свои характеристики, устройство может не включаться, перегреваться или работать нестабильно. Проверка этих параметров помогает выявить повреждение до серьезных поломок и позволяет своевременно заменить деталь.

Как определить, что транзистор BU406 в увлажнителе воздуха вышел из строя?

Для выявления неисправности транзистора BU406 сначала стоит обратить внимание на симптомы в работе увлажнителя: отсутствие подачи пара, резкое прекращение работы или нестабильное функционирование устройства. Технически проверить BU406 можно с помощью мультиметра в режиме измерения сопротивления или прозвонки. При замере выводов транзистора должны быть типичные значения для данного типа, а при обнаружении короткого замыкания между коллектором и эмиттером или изменённого сопротивления между другими выводами можно судить о повреждении компонента. Также стоит сравнить результаты с эталонными характеристиками BU406, указанными в его техническом описании.
