При подключении электролитического конденсатора с обратной полярностью начинается интенсивное выделение газов из электролита, что приводит к росту внутреннего давления до 2–3 бар. Уже при 0,5 В обратного напряжения на клеммах остаётся стабильная температура корпуса выше +60 °C, а при 1 В перегрузки корпус нагревается свыше +80 °C за 30 сек., что значительно превышает допустимый режим эксплуатации.
Внутренние слои диэлектрика разрушаются, уменьшается ёмкость до 20–30 % от номинала и увеличивается эквивалентное последовательное сопротивление (ESR) более чем в 5 раз. Повышенный ESR вызывает дополнительный нагрев при пульсациях тока свыше 0,1 А, что усугубляет деградацию и может привести к короткому замыканию через 1–2 минуты работы.
Для предотвращения обратного подключения используйте конденсаторы с маркировкой “Low ESR” и чётко обозначенной полярностью. Оставляйте запас рабочего напряжения не менее 20 % (например, для схемы 16 В – применять конденсаторы на 20 В). Перед монтажом проверяйте полярность логическим тестером или мультиметром с функцией измерения ёмкости.
При ремонте или сборке плат устанавливайте подпружиненные держатели или печатные маркировки, исключающие ошибку на этапе пайки. Для устройств с переменным питанием рекомендуются предзарядные резисторы 100–220 Ω на 1–2 Вт, чтобы ограничить ток заряда до 10–20 мА и снизить риск мгновенного разрушения диэлектрика.
Как влияет переполюсовка электролитического конденсатора на его работу
Электролитические конденсаторы рассчитаны на работу с определённой полярностью. При переполюсовке, то есть подключении в обратной полярности, внутренний оксидный слой, который играет роль диэлектрика, начинает разрушаться. Это приводит к резкому увеличению утечки тока.
При обратном подключении ток через конденсатор начинает расти экспоненциально, что вызывает нагрев корпуса. Уже при нескольких вольтах в обратной полярности возможен перегрев до 100 °C и выше. Длительное нахождение в таком режиме практически гарантированно приводит к выходу компонента из строя.
Характерный признак переполюсовки – вспучивание верхней части алюминиевого корпуса или вытекание электролита. При этом резко падает ёмкость и возрастает эквивалентное последовательное сопротивление (ESR), что нарушает стабильность работы цепи питания или фильтрации.
Особенно опасна переполюсовка в импульсных источниках питания, где напряжение может быстро нарастать до 30–40 В и выше. Даже кратковременное обратное напряжение может повредить конденсатор, особенно если оно превышает 1–1,5 В для низковольтных моделей.
Для исключения таких ситуаций рекомендуется применять защитные диоды или устанавливать твердотельные (танталовые или полимерные) конденсаторы с встроенной защитой от перегрева. Также важно визуально контролировать полярность перед монтажом и использовать маркировку на плате и корпусе компонента.
Что произойдёт при подключении конденсатора меньшего напряжения
Если подключить конденсатор, рассчитанный на меньшее рабочее напряжение, чем присутствует в цепи, это приведёт к пробою его диэлектрика. При превышении допустимого напряжения начинается лавинообразный рост тока утечки, что вызывает резкий нагрев и разрушение изоляции между обкладками.
Возможные последствия:
- Пробой диэлектрика с коротким замыканием внутри корпуса.
- Выброс электролита или разгерметизация корпуса (для электролитических конденсаторов).
- Повреждение печатной платы и дорожек из-за высоких токов.
- Выход из строя других элементов цепи, особенно при подключении к источнику питания.
Примеры:
- Если на конденсатор 16 В подаётся 24 В, пробой может произойти в течение секунд – особенно при импульсной нагрузке.
- Керамический конденсатор на 50 В при подаче 230 В переменного тока пробьётся почти мгновенно.
Рекомендации:
- Выбирать конденсатор с запасом по напряжению не менее 20–30 % от рабочего уровня.
- Для импульсных цепей учитывать пиковые значения, а не только средние.
- Никогда не использовать неизвестные или неразмеченные по напряжению конденсаторы.
Почему возможен перегрев и разрушение корпуса
При неправильном подключении конденсатора возможен резкий рост тока утечки. Это приводит к выделению тепла внутри корпуса, особенно если электролитический конденсатор подключён с нарушением полярности. Внутренние химические реакции становятся нестабильными, и температура начинает расти экспоненциально.
Температура выше 85–105 °C (в зависимости от типа и класса конденсатора) нарушает структуру диэлектрика. У полимерных и танталовых моделей это вызывает вспучивание оболочки, у алюминиевых – закипание электролита и повышение внутреннего давления. При достижении критического порога срабатывает вентиляционное отверстие или происходит разрыв корпуса.
Также причиной перегрева может быть превышение номинального напряжения. При этом пробивается диэлектрический слой, что вызывает короткое замыкание. Энергия рассеивается в виде тепла в очень ограниченном объёме, что практически гарантирует разрушение конденсатора в течение нескольких секунд.
Дополнительно риск повышается при частотах выше расчетных: в этом случае ESR (эквивалентное последовательное сопротивление) вызывает локальный нагрев. Особенно чувствительны к этому электролитические и танталовые модели.
Для предотвращения перегрева и разрушения корпуса необходимо строго соблюдать полярность, не превышать номинальное напряжение и использовать конденсаторы, соответствующие рабочей частоте и температуре схемы. При наличии сильного нагрева в процессе эксплуатации нужно провести диагностику и заменить элемент. Повторное использование перегретого конденсатора недопустимо.

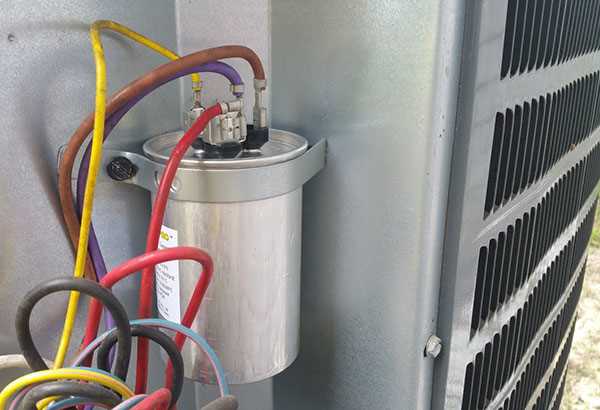

Как ошибки подключения сказываются на работе схемы
Неправильное подключение конденсатора может привести к сбоям в работе схемы, потере стабильности, искажениям сигнала и даже выходу из строя других компонентов. Наиболее частые последствия связаны с нарушением фильтрации, смещением рабочих точек и резонансных характеристик.
Если перепутать полярность электролитического конденсатора, это вызывает утечку тока через диэлектрик, что снижает его сопротивление и нарушает фильтрацию по питанию. В усилителях это выражается в появлении фона, нестабильности и самовозбуждении.
При установке конденсатора меньшего номинала по ёмкости нарушается частотная характеристика фильтров. Например, в цепях развязки это может привести к снижению подавления высокочастотных помех. В колебательных контурах даже небольшое отклонение ёмкости смещает частоту резонанса, что сказывается на работе генераторов и приёмников.
Использование конденсатора с заниженным допустимым напряжением приводит к его пробою при нормальных рабочих условиях схемы. После пробоя он превращается в проводник, вызывая короткое замыкание или нештатную нагрузку на источник питания.
При подключении в неподходящую точку схемы конденсатор может изменять форму сигнала. Например, в цепях передачи данных это выражается в искажениях фронтов импульсов, что ухудшает помехоустойчивость и приводит к ошибкам при приёме.
Рекомендация: всегда проверяйте соответствие ёмкости, напряжения и полярности требуемым значениям, особенно в цепях с высокой чувствительностью к паразитным параметрам.
Возможные повреждения печатной платы при коротком замыкании
Короткое замыкание, вызванное неправильным подключением конденсатора, может привести к перегреву и локальному выгоранию токоведущих дорожек. Особенно это актуально при использовании электролитических конденсаторов с низким внутренним сопротивлением, которые способны резко увеличить ток в цепи при пробое.
Повреждение затрагивает не только медные дорожки, но и изоляционный слой под ними. При критической температуре лаковое покрытие обугливается, что вызывает утечку тока между слоями или соседними цепями. В случае многослойной платы может пострадать внутренняя структура: перегрев нарушает контакт между слоями, ухудшая общую работоспособность узла.
Также возможно вспучивание текстолита в местах прохождения большого тока. Это затрудняет последующий ремонт: восстановление таких участков требует срезания повреждённого фрагмента и локального восстановления проводника с использованием тонкого провода или лужения.
Для предотвращения таких последствий при разработке схемы следует использовать защитные элементы: предохранители, резисторы в цепях питания и варисторы. При отладке устройства рекомендуется использовать лабораторный источник питания с ограничением тока, что позволяет избежать необратимых повреждений при ошибке в монтаже.
Как определить факт неправильного подключения по внешним признакам
Неправильное подключение конденсатора часто сопровождается характерными визуальными и тактильными признаками, по которым можно быстро выявить проблему без применения сложных приборов.
- Вздутие корпуса – у электролитических конденсаторов неправильная полярность вызывает накопление газа внутри корпуса. Он становится выпуклым, особенно на верхней части.
- Потемнение или обугливание – темные пятна на корпусе или плате указывают на перегрев или короткое замыкание внутри конденсатора.
- Появление запаха гари или химического запаха – свидетельствует о внутреннем пробое или разрушении электролита.
- Образование трещин или деформаций – механические изменения корпуса могут появляться из-за теплового расшире
Вопрос-ответ:
Какие основные признаки указывают на неправильное подключение конденсатора в схеме?
При ошибочном подключении конденсатора часто проявляются следующие признаки: схема может работать нестабильно или вовсе не запускаться, появляется перегрев конденсатора или соседних компонентов, иногда наблюдается вздутие или повреждение корпуса конденсатора. Также возможны скачки напряжения или шумы в цепи, которые говорят о нарушении нормальной работы.
Чем опасна переполюсовка электролитического конденсатора в устройстве?
Переполюсовка приводит к тому, что внутри конденсатора возникает химическая реакция, вызывающая выделение газа. Это часто вызывает вздутие корпуса и может привести к разгерметизации или даже разрыву. Кроме того, характеристики конденсатора ухудшаются — он теряет ёмкость и увеличивается ток утечки, что сказывается на работе всей схемы.
Что происходит с конденсатором, если подключить его к напряжению ниже номинального?
Если напряжение питания ниже допустимого, конденсатор обычно не повреждается, но может работать нестабильно. В некоторых случаях низкое напряжение не создаёт нужных условий для формирования диэлектрической пленки в электролитическом конденсаторе, что снижает его срок службы и параметры. Однако серьёзных разрушений от этого обычно не бывает.
Какие повреждения могут возникнуть на печатной плате при коротком замыкании из-за неправильного подключения конденсатора?
Короткое замыкание часто приводит к сильному перегреву в месте подключения, что может расплавить дорожки на плате или вызвать разрушение изоляции. Иногда образуются трещины в материале платы, что ухудшает её механическую прочность. В худших случаях возникает пробой и выход из строя других компонентов, находящихся поблизости.
Почему при неправильном подключении конденсатора наблюдается перегрев и как это влияет на корпус?
Перегрев возникает из-за протекания большого тока через конденсатор или его внутреннего пробоя. Ток рассеивается в виде тепла, которое нагревает корпус. Если температура становится слишком высокой, материал корпуса размягчается или деформируется, возможен разрыв корпуса с выбросом электролита. Это приводит к потере работоспособности и может повредить соседние детали.
Какие признаки указывают на неправильное подключение конденсатора в цепи?
Неправильное подключение конденсатора часто проявляется в виде нестабильной работы устройства или схемы. Среди внешних признаков можно заметить перегрев корпуса конденсатора, появление неприятного запаха или даже вздутие корпуса. В электрической цепи это может выражаться в пропадании фильтрации помех, снижении эффективности работы или полной остановке работы схемы. Кроме того, могут возникнуть искрение или короткое замыкание, что приводит к повреждению других компонентов. Визуально важно проверить правильность полярности, особенно для электролитических конденсаторов, так как переполюсовка приводит к быстрому выходу из строя.
