Для чего используют реостат в фазном роторе

Для чего используют реостат в фазном роторе

Реостат, включённый в цепь фазного ротора, применяется для регулировки пускового тока и момента асинхронного двигателя с фазным ротором. При запуске электродвигателя добавочное сопротивление в роторной цепи снижает ток в обмотках на 30–60 %, одновременно увеличивая пусковой момент до 2,5–3 крат по сравнению с номинальным. Это особенно важно при приводах с большой инерцией или тяжёлым пуском, например, в подъёмных механизмах и дробильных установках.

Оптимальный выбор величины сопротивления определяется расчётным соотношением Rдоп ≈ R2, где R2 – активное сопротивление обмотки ротора, приведённое к статору. Чрезмерное увеличение сопротивления приводит к перерасходу энергии и перегреву реостата, а недостаточное – к снижению пускового момента. Регулировка ступеней сопротивления в процессе разгона двигателя позволяет плавно уменьшать потери и повышать КПД установки.

Для длительной работы важно обеспечить надёжное охлаждение реостата и выбирать материалы контактных элементов с высокой термостойкостью. При эксплуатации в условиях высокой запылённости или влажности рекомендуется использовать закрытые конструкции с классом защиты не ниже IP54, что предотвращает пробой изоляции и окисление контактов. Применение автоматизированных систем управления позволяет производить переключение ступеней сопротивления без участия оператора, минимизируя риск ошибок и снижая механические нагрузки на привод.

Принцип включения реостата в цепь ротора

Принцип включения реостата в цепь ротора

При пуске сопротивление устанавливается на максимальное значение для ограничения пускового тока и увеличения пускового момента. По мере разгона двигателя сопротивление поэтапно уменьшается, обеспечивая плавный переход к номинальному режиму.

Использование многоступенчатого или плавного реостата позволяет точно согласовать характеристику разгона с нагрузкой. Для снижения износа щёток переключение ступеней рекомендуется выполнять при минимальном токе в соответствующей фазе, что достигается синхронизацией с моментами перехода тока через ноль.

Подбор сопротивления реостата для пуска двигателя

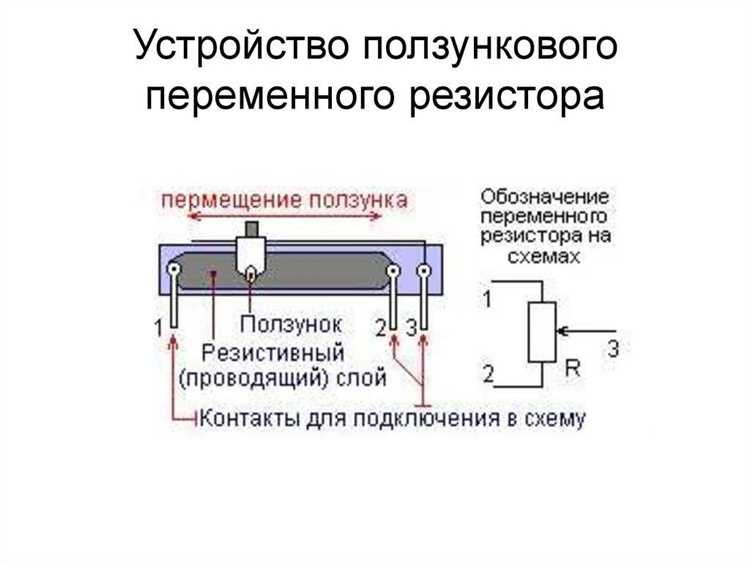

Подбор сопротивления реостата для пуска двигателя

Сопротивление реостата в цепи ротора выбирают таким образом, чтобы пусковой ток не превышал 1,5–2 номинальных значений, а пусковой момент был не менее 0,8 от максимального. Исходное сопротивление рассчитывают по формуле Rпуск = (E2 / Iпуск) – r2, где E2 – ЭДС ротора при номинальной частоте, Iпуск – допустимый пусковой ток, r2 – активное сопротивление обмотки ротора.

Для двигателей средней мощности (100–500 кВт) сопротивление первой ступени обычно в 3–5 раз превышает сопротивление ротора. Каждая последующая ступень снижается на 30–40 % от предыдущей, обеспечивая плавное нарастание скорости. При неправильном подборе сопротивления возможен перегрев обмоток и провал момента в переходных режимах.

После выбора расчетного значения проводят проверку опытным пуском с измерением тока и времени разгона. При превышении допустимого тока сопротивление увеличивают, при недостаточном моменте – уменьшают. Финальная настройка выполняется с учетом температуры обмоток и фактической нагрузки на валу.

Регулирование скорости вращения с помощью реостата

Регулирование скорости вращения с помощью реостата

В фазных асинхронных электродвигателях изменение скорости достигается включением реостата последовательно с обмотками ротора. Увеличение сопротивления снижает ток ротора и уменьшает электромагнитный момент, что приводит к росту скольжения и снижению скорости под нагрузкой.

Для точной настройки используют многоступенчатые или плавно регулируемые реостаты, позволяющие изменять сопротивление в диапазоне, обеспечивающем стабильную работу двигателя без перегрева. При этом важно контролировать тепловую нагрузку на резистивные элементы, так как выделяемая мощность может достигать 5–15% от номинальной мощности двигателя.

Оптимальный режим выбирают исходя из требуемого крутящего момента и допустимых потерь. При пуске целесообразно устанавливать максимальное сопротивление для ограничения пускового тока, затем по мере разгона его плавно снижать до минимально необходимого значения.

Применение реостатов эффективно при кратковременной регулировке скорости и в системах, где допустимы энергетические потери на нагрев, например, в подъёмных механизмах или кранах, но нецелесообразно для длительной эксплуатации на пониженных оборотах из-за низкого КПД.

Снижение пускового тока при использовании реостата

Включение реостата в цепь ротора фазного асинхронного двигателя позволяет увеличить сопротивление ротора на момент пуска, что приводит к уменьшению скольжения и ограничению пускового тока до 1,5–2,5 номинальных значений вместо 5–7 при прямом пуске. Это снижает нагрузку на питающую сеть и уменьшает механические удары в приводе.

Оптимальный подбор сопротивления осуществляется по расчету, исходя из требуемого пускового момента и допустимого падения напряжения в сети. Практически рекомендуется устанавливать начальное сопротивление, обеспечивающее пусковой ток не выше 200–250% номинала, с последующим ступенчатым или плавным снижением до нуля по мере разгона.

Рекомендация: при больших инерционных массах целесообразно использовать многосекционный реостат с автоматическим переключением секций, что позволяет поддерживать высокий крутящий момент без резких скачков тока. Пренебрежение правильной настройкой сопротивления приводит к перегреву реостата и снижению КПД двигателя.

Методы подключения и отключения реостата в процессе работы

Методы подключения и отключения реостата в процессе работы

В цепях фазного ротора реостат подключают последовательно с обмотками, что позволяет изменять сопротивление и регулировать пусковой момент и ток. Для обеспечения надежности и минимизации износа контактов применяют следующие схемы:

  • Автоматическое шунтирование – контакторы постепенно замыкают секции, снижая общее сопротивление до нуля при выходе двигателя на номинальную скорость.
  • Реверсивное подключение – используется при необходимости быстрого изменения направления вращения, с обязательным отключением всех секций перед подачей обратного питания.

Отключение сопротивления во время работы выполняют по строгой последовательности:

  1. Далее последовательно отключаются остальные секции с контролем тока ротора.
  2. В конце происходит полное закорачивание колец ротора.

При ручном управлении используют кулачковые переключатели с пружинным возвратом для предотвращения перегрева реостата при задержке на промежуточных позициях. В автоматизированных системах применяют реле времени и токовые реле для синхронизации момента отключения.

Диагностика и обслуживание реостатов в фазных роторах

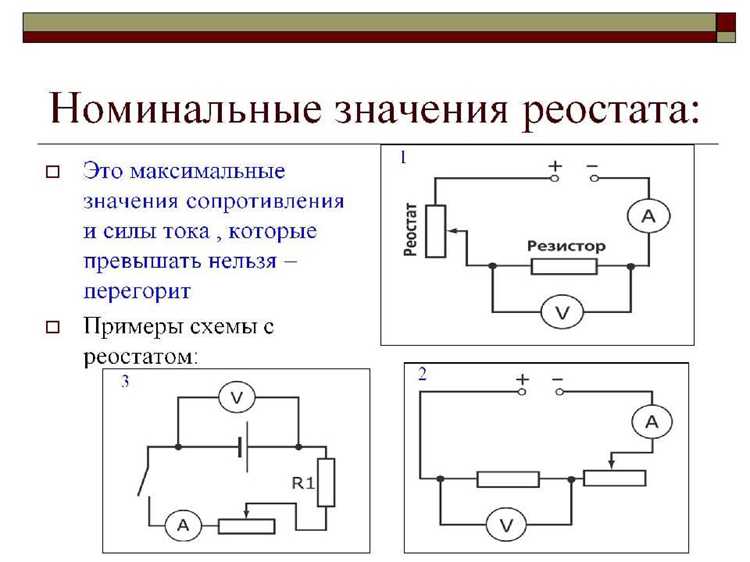

Диагностика и обслуживание реостатов в фазных роторах

Проверка реостата начинается с измерения сопротивления каждой секции при отключенном двигателе. Значения должны соответствовать паспортным данным с допустимым отклонением не более ±5 %. Сильное расхождение указывает на повреждение резистивных элементов или ослабление контактов.

Визуальный осмотр проводят для выявления подгоревших пластин, трещин изоляции и следов перегрева. Потемнение или деформация поверхностей часто свидетельствуют о превышении допустимого тока при пуске или торможении.

Контактные узлы проверяют на отсутствие окислов и нагара. При обнаружении налёта допускается очистка мелкозернистой шлифовальной бумагой с последующим обезжириванием. Недопустимы глубокие задиры и выкрашивания, которые снижают площадь контакта.

Проводка и зажимы должны быть затянуты с моментом, указанным в технической документации, во избежание локального перегрева. Измерение температуры в рабочем режиме выполняется бесконтактным пирометром; превышение номинала более чем на 15 °C требует остановки двигателя и поиска причины.

Регулярная очистка от пыли и металлической стружки обязательна, так как загрязнения увеличивают токи утечки и риск пробоя изоляции. После обслуживания проверяется плавность изменения сопротивления при вращении рукоятки или перемещении подвижных контактов.

Вопрос-ответ:

Зачем в фазном роторе электродвигателя ставят реостат?

Реостат используется для регулировки пускового тока и момента. При запуске электродвигателя его сопротивление подключают последовательно с обмотками ротора. Это уменьшает ток и позволяет избежать резких механических нагрузок на привод, что особенно важно для тяжёлых механизмов.

Как меняется работа двигателя при постепенном выводе реостата из цепи?

В начале пуска сопротивление в цепи ротора велико, и скорость двигателя низкая. По мере уменьшения сопротивления реостата скорость постепенно увеличивается, а скольжение уменьшается. Когда реостат полностью выведен, ротор соединён напрямую, и двигатель работает в штатном режиме.

Можно ли использовать один и тот же реостат для нескольких двигателей?

Технически это возможно, но только при условии, что параметры двигателей и режимы их работы совпадают. На практике чаще применяют индивидуальные пусковые устройства, чтобы избежать перегрузок и обеспечить точную настройку под конкретный двигатель.

Почему у фазных двигателей пуск с реостатом считается мягким?

При подключении сопротивления в цепь ротора токи в обмотках снижаются, и двигатель набирает обороты более плавно. Это уменьшает удары в механической передаче и снижает риск повреждения оборудования. Такой способ особенно полезен для машин с большим моментом инерции.

Что произойдёт, если забыть вывести реостат после пуска?

Если реостат останется в цепи, часть энергии будет постоянно теряться в виде тепла, а двигатель не сможет развить номинальную скорость. Это приведёт к перегреву пускового резистора и повышенному расходу электроэнергии. Поэтому обычно применяют автоматические устройства, которые отключают сопротивление при выходе двигателя на рабочий режим.

Зачем устанавливают реостат в цепь ротора фазного электродвигателя?

Реостат в цепи фазного ротора используют для плавного пуска двигателя и снижения пускового тока. При запуске в роторную цепь включают добавочное сопротивление, что позволяет увеличить пусковой момент и избежать резких нагрузок на питающую сеть. По мере разгона двигателя сопротивление постепенно уменьшают, пока ротор не будет напрямую подключен к цепи. Такой способ особенно полезен для механизмов с большим моментом инерции — например, кранов или мельниц.

Можно ли использовать один и тот же реостат для двигателей разной мощности?

Теоретически возможно, но только если параметры реостата соответствуют току и напряжению конкретного двигателя. На практике для каждого электродвигателя подбирают сопротивление и мощность реостата с учётом его характеристик. Если реостат рассчитан на меньший ток, он будет перегреваться и быстро выйдет из строя. Если же сопротивление окажется слишком большим, двигатель может не развить необходимый момент при пуске.
