Как облегчить шатуны ваз 2108

Облегчение шатунов двигателя ВАЗ 2108 применяется для снижения инерционных нагрузок на кривошипно-шатунный механизм, что повышает динамику набора оборотов и снижает вибрации. Работа выполняется с использованием точного оборудования и требует контроля массы каждого шатуна с точностью до 0,1 грамма.

Перед началом обработки шатуны очищают от нагара и масла, а затем проводят взвешивание в сборе и по частям – головка и стержень отдельно. Разница в массе между деталями комплекта не должна превышать 0,5–1 грамма, иначе увеличивается нагрузка на коренные и шатунные подшипники.

Снятие избыточного металла производится шлифовкой или фрезеровкой в зонах, не влияющих на прочность – в основном на торцах стержня и в районе противовеса головки. Запрещается затрагивать участки вокруг посадочных мест вкладышей и зоны, подверженные высоким нагрузкам, так как это приведёт к снижению ресурса детали.

После обработки каждый шатун проходит повторное взвешивание и балансировку. Для окончательной доводки используют мелкозернистую абразивную ленту или финишное полирование, что позволяет снизить риск образования очагов усталостных трещин. Все шатуны комплекта устанавливаются в двигатель только после проверки на отсутствие микротрещин с помощью магнитопорошкового или капиллярного метода.

Определение безопасной массы шатунов для ВАЗ 2108

Безопасная масса шатунов определяется с учетом прочностного запаса материала, допустимой частоты вращения коленчатого вала и условий эксплуатации двигателя. Для ВАЗ 2108 штатный вес стандартного шатуна находится в пределах 620–640 г, включая крышку и болты. При доработке снижение массы допускается лишь до границы, при которой сохраняется жесткость и ресурс детали.

• Для атмосферных двигателей, работающих до 7000 об/мин, минимально допустимый вес – около 580–590 г при сохранении исходного сечения в зонах повышенных нагрузок.
• Для турбированных моторов или эксплуатации на повышенных оборотах (свыше 7500 об/мин) вес лучше удерживать не ниже 600 г, чтобы снизить риск усталостных трещин.
• Снижение массы более чем на 10% от заводской часто приводит к резкому сокращению срока службы, особенно при использовании стандартных болтов.

Перед снятием материала важно замерить толщину стенок и массу каждой детали по отдельности, добиваясь максимальной равномерности. Разница между шатунами одного комплекта не должна превышать 1–2 г. Вес измеряют в сборе с крышкой, а также раздельно по нижней и верхней частям, чтобы сохранить баланс при обработке.

1. Взвесить каждый шатун на электронных весах с точностью до 0,1 г.
2. Сравнить результаты с заводским диапазоном и определить потенциальный резерв снижения.
3. При обработке удалять материал только в зонах, где нет концентраторов напряжений: отливки балансировочных площадок, лишние наплывы металла.
4. После доработки провести повторное взвешивание и контроль геометрии.

Игнорирование этих параметров увеличивает вероятность поломки при нагрузках, особенно на высоких оборотах. Правильное определение безопасной массы позволяет получить выигрыш в динамике без потери надежности.

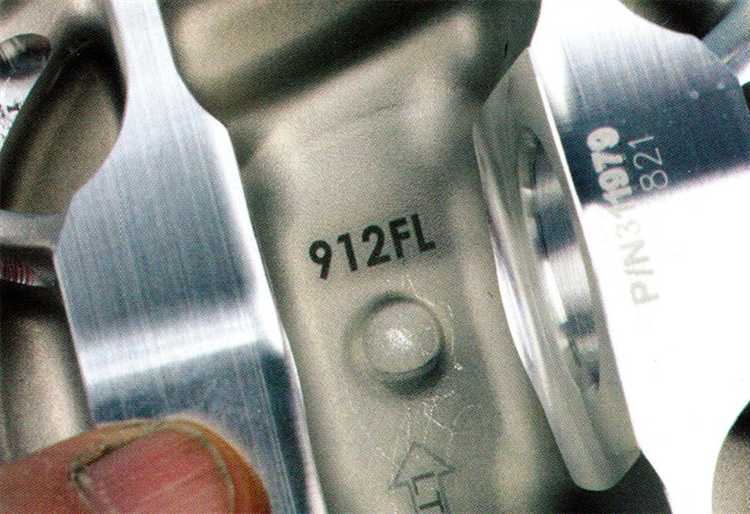

Диагностика трещин и проверка износа перед облегчением

Перед удалением материала с шатунов необходимо исключить наличие скрытых дефектов. Для выявления трещин применяют магнитопорошковый метод, обеспечивающий визуализацию микротрещин на поверхности стали. При отсутствии доступа к специализированному оборудованию можно использовать капиллярный контроль с контрастной жидкостью, нанося её на очищенную поверхность и анализируя появление индикаторного красителя в зоне дефекта.

Износ измеряют в зонах посадочных отверстий под шатунные и поршневые пальцы, а также на плоскостях разъёма. Диаметр отверстий проверяют микрометром или нутромером с точностью не хуже 0,01 мм. Допустимое отклонение по овальности и конусности не превышает 0,01–0,015 мм. Поверхности не должны иметь раковин, задиров и следов перегрева, выражающихся в изменении цвета металла.

При обнаружении трещин, превышении допустимого износа или признаках пластической деформации шатун подлежит замене, так как дальнейшая механическая обработка снизит его прочность и ресурс.

Точение шатунов: зоны снятия металла и допустимые остаточные толщины

При точении шатунов ВАЗ 2108 основной объём металла снимают с наружных поверхностей щеки и переходных зон между телом шатуна и верхней или нижней головкой. Рабочая зона для обработки – центральная часть щеки, где толщина металла избыточна для стандартных режимов эксплуатации. Снятие металла с торцев головок не допускается, чтобы не изменить геометрию посадочных мест вкладышей и втулок.

При работе с верхней головкой минимальная толщина стенки после обработки должна составлять не менее 4 мм, чтобы избежать деформации при запрессовке втулки и работе поршневого пальца. В нижней головке толщина металла в месте прилегания вкладыша должна сохраняться не менее 5 мм, так как здесь нагрузки и вибрации выше. На щеках шатуна допустимо уменьшение толщины до 6–6,5 мм в центральной части, при условии сохранения плавных переходов без острых кромок.

Металл снимают равномерно с обеих сторон, исключая перекосы. После точения обязательна проверка массы и балансировки, так как удаление металла даже с одной зоны может сместить центр тяжести детали и увеличить вибрацию двигателя.

Снятие массы с шейки и отверстия под вкладыши: порядок операций

Работы выполняются только после проверки геометрии шатуна и подтверждения отсутствия дефектов. Основная цель – уменьшить массу в зонах, не влияющих на прочность и смазку.

1. Закрепить шатун в приспособлении с фиксацией по оси отверстия под вкладыш, чтобы исключить смещение во время обработки.
2. Отметить участки на внешней стороне нижней головки, где толщина металла превышает необходимую для удержания вкладыша и обеспечения жёсткости. Обычно это зоны ближе к боковым стенкам, а не к разъёму крышки.
3. Снять материал с наружной поверхности шейки плавным переходом, избегая резких ступеней, чтобы снизить концентрацию напряжений.
4. Контролировать остаточную толщину металла: не менее 4,0–4,5 мм от края отверстия под вкладыш до внешней поверхности корпуса головки.
5. При обработке отверстия под вкладыш с внутренней стороны допустимо снимать только выступающие литейные наплывы, не нарушая рабочую поверхность под вкладыш.
6. После каждого этапа измерять диаметр и овальность отверстия индикаторным нутромером, допуск по овальности – не более 0,01 мм.
7. Выполнить финишную шлифовку снятых участков абразивом с зернистостью P400–P600, чтобы убрать острые кромки и микротрещины.
8. Повторно взвесить шатун и сравнить массу с другими шатунами комплекта, при необходимости подкорректировать съём на менее обработанных деталях.

Любое нарушение симметрии обработки между боковыми сторонами нижней головки приводит к перекосу, поэтому съём должен быть равномерным с обеих сторон.

Коррекция геометрии шатунов: правка, наплавка и термообработка

Правка шатунов выполняется после выявления отклонений по параллельности осей и перекосу крышки относительно стержня. Контроль проводится на плите с применением индикатора часового типа. Допустимое отклонение по оси составляет не более 0,02 мм на длину детали. Исправление осуществляется в приспособлении с регулируемыми упорами, усилие подбирается таким образом, чтобы исключить появление микротрещин.

Наплавка используется для восстановления изношенных посадочных мест под вкладыши или пальцы. Рекомендуется применение аргонодуговой сварки с присадочной проволокой соответствующего состава стали 40Х или аналогичной. После наплавки выполняется механическая обработка до номинальных размеров с сохранением соосности. Отклонение по овальности не должно превышать 0,005 мм.

Термообработка проводится для снятия внутренних напряжений после правки или сварочных работ. Оптимальный режим для стали 40Х: нагрев до 600–650 °C, выдержка 1–1,5 часа, медленное охлаждение в печи. При необходимости повышения прочности шатун может пройти закалку с последующим отпуском при 200–250 °C. После термообработки обязательна повторная проверка геометрии и твердости рабочих поверхностей.

Динамическая балансировка шатунно-поршневой группы: методика и требования

Динамическая балансировка шатунно-поршневой группы проводится для устранения дисбаланса, вызывающего вибрации и повышенный износ. Основная цель – добиться равномерного распределения массы и центров инерции при вращении.

Методика начинается с измерения массы каждого компонента: шатуна, поршня, пальца и стопорных колец. Масса должна быть зафиксирована с точностью не хуже 0,01 грамма. Разброс массы деталей внутри одной группы не должен превышать 0,2 грамма.

Балансировка осуществляется на специальном оборудовании – балансировочных станках с высокой точностью определения дисбаланса и возможностью фиксации на скорости до 3000 об/мин. Шатунно-поршневая группа закрепляется на валу, который имитирует рабочие условия вращения.

При выявлении дисбаланса снимается материал с наиболее тяжелых участков шатунов или добавляется груз на противоположных сторонах. В случае шатуна допустимо точечное снятие металла с боковых граней или ребер жесткости, избегая критических зон среза. Для поршней корректировка массы возможна путем удаления припусков на юбке или днище, но с учётом ограничения по прочности.

После корректировки масса и момент инерции измеряются повторно, чтобы обеспечить отклонение менее 1 г·см от среднего значения по группе. Вращательная симметрия достигается при точности балансировки до ±0,5 грамм-сантиметров на шатунно-поршневую пару.

Допускается незначительное отличие массы отдельных элементов внутри одного комплекта, если компенсируется расположением и массой других деталей. Критично соблюдение балансировки в паре шатун-поршень, так как нарушение приводит к повышенной нагрузке на коленчатый вал и подшипники.

Требования к динамической балансировке включают обязательное выполнение контроля после каждой коррекции и фиксацию параметров. Использование средств автоматической регулировки веса и съемки параметров обеспечивает повторяемость и точность, минимизируя риск появления вибраций на высоких оборотах двигателя.

Контроль прочности после облегчения: стендовые испытания и критерии приемки

После облегчения шатунов ВАЗ 2108 обязательна проверка прочностных характеристик для исключения риска разрушений при эксплуатации. Стендовые испытания проводят на оборудовании, имитирующем реальные нагрузки коленчатого вала и шатунно-поршневой группы.

Испытания включают циклическую нагрузку с частотой до 6000 об/мин, с амплитудой сил, соответствующей максимальному крутящему моменту двигателя. Продолжительность нагрузки – не менее 5 миллионов циклов, что соответствует ресурсу мотора средней интенсивности эксплуатации.

Контроль проводят на специальном гидравлическом или электромеханическом стенде с точной фиксацией деформаций и визуальным мониторингом появления трещин. Допустимый предел прогиба шатуна под нагрузкой – не более 0,05 мм, фиксируемый датчиками с микронной точностью.

Приемка шатунов после испытаний базируется на отсутствии микротрещин и сохранении геометрии посадочных поверхностей. Визуальный контроль с использованием магнитопорошкового или ультразвукового метода обязателен для выявления скрытых дефектов.

Шатуны, не прошедшие испытания или выявившие деформации свыше нормы, подлежат доработке либо замене. В протокол испытаний обязательно вносят данные о величине прогиба, количестве циклов до появления повреждений и характере дефектов.

Использование стендовых испытаний после облегчения позволяет обеспечить долговечность шатунно-поршневой группы и минимизировать риск отказа деталей в процессе эксплуатации двигателя.

Вопрос-ответ:

Какие методы снятия массы с шатунов ВАЗ 2108 применяют для облегчения без потери прочности?

Для уменьшения массы шатунов на ВАЗ 2108 часто используют точение шейки и отверстия под вкладыши, а также выборку металла в средней части плеча. Точение должно выполняться с учетом допустимых остаточных толщин, чтобы не ослабить конструкцию. Важно контролировать состояние металла после обработки и избегать чрезмерного удаления, что может привести к растрескиванию. Выборка металла ведется преимущественно в местах с минимальными напряжениями, сохраняя критические зоны без изменений.

Как проверяют прочность шатунов после облегчения и какие критерии приемки существуют?

Прочность шатунов проверяют с помощью стендовых испытаний, имитирующих реальные нагрузки двигателя. Обычно проводят циклические нагрузки, контролируют появление трещин и деформаций. Критерии приемки включают отсутствие видимых дефектов, сохранение геометрии и стабильность размеров после нагрузки. Шатуны, показавшие признаки усталостных повреждений или превышение допустимой деформации, считаются непригодными для дальнейшей эксплуатации.

Можно ли облегчать шатуны ВАЗ 2108 путем механической обработки без термообработки после нее?

Механическое снятие металла с шатунов без последующей термообработки возможно, но связано с риском ухудшения структуры металла и потери прочности. Термообработка позволяет снять внутренние напряжения, возникающие после обработки, и улучшить микроструктуру. Если шатуны подвергаются значительному облегчению, пропуск термообработки повышает вероятность образования трещин и снижения долговечности.

Какие особенности динамической балансировки необходимо учитывать после облегчения шатунно-поршневой группы?

После облегчения шатунов динамическая балансировка становится более важной, так как уменьшение массы меняет распределение инерционных сил. Балансировка проводится с учетом массы каждого элемента, включая поршни, пальцы и шатуны. Цель — устранить дисбаланс, который может вызвать вибрации и преждевременный износ. Балансируют не только массу, но и моменты инерции, проверяя на специальных стендах с высокой точностью. Правильная балансировка улучшает плавность работы двигателя и продлевает ресурс шатунно-поршневой группы.
