Как отключить разъем на генераторе sx4

Генератор Suzuki SX4 оснащен электрическим разъемом, через который передаются сигналы управления и напряжение на бортовую сеть. Доступ к нему зависит от типа двигателя и года выпуска автомобиля, но чаще всего он расположен на задней части корпуса генератора, ближе к кронштейну крепления. Разъем фиксируется пластиковым замком, защищающим контактную группу от вибраций и случайного отсоединения.

Перед началом работ необходимо полностью обесточить автомобиль, отсоединив минусовую клемму аккумулятора. Игнорирование этого шага может привести к короткому замыканию и повреждению блока управления. Для разъединения используется тонкая плоская отвертка или специальный пластиковый съемник, который позволяет аккуратно нажать на фиксатор без повреждения корпуса.

Особое внимание следует уделить состоянию контактной группы. При обнаружении следов окисления или нагара рекомендуется очистить контакты с помощью аэрозольного очистителя электрических соединений и мягкой щетки. Повторное подключение следует производить только после полной сушки и проверки плотности фиксации разъема в гнезде.

Подготовка инструментов и материалов для работы с генератором

Для безопасного отключения разъема на генераторе Suzuki SX4 требуется заранее подготовить набор инструментов, подходящий по размерам и характеристикам. Основой комплекта должен быть ключ на 10 мм или торцевой с трещоткой для ослабления крепежных гаек аккумулятора и кожуха генератора. Для работы в ограниченном пространстве рекомендуется использовать удлинитель для трещотки длиной не менее 100 мм.

Необходима плоская отвертка с тонким жалом для аккуратного поддевания фиксаторов разъема без повреждения пластика. Для защиты рук следует надеть перчатки из плотной, но гибкой ткани, обеспечивающие надежный захват инструмента. При работе с электрическими элементами желательно применять диэлектрические перчатки или накладки на ручки инструментов.

Для предотвращения короткого замыкания важно иметь при себе изоляционную ленту или колпачки для клемм, чтобы сразу закрыть отключенные провода. Также пригодится фонарь с направленным светом, особенно если доступ к генератору осуществляется в условиях недостаточного освещения. Все инструменты должны быть проверены на исправность перед началом работ, чтобы исключить риск срыва крепежа или повреждения разъема.

Обеспечение безопасности перед началом работ

Перед вмешательством в электрическую систему необходимо полностью обесточить автомобиль. Для этого отсоединяют минусовую клемму аккумулятора ключом на 10 мм, избегая контакта инструмента с металлическими элементами кузова.

Работу выполняют на ровной площадке с затянутым стояночным тормозом и включенной передачей, исключая возможность самопроизвольного движения. Если используется домкрат для доступа снизу, под кузов устанавливают жесткие страховочные опоры.

Для защиты глаз и кожи применяют защитные очки и перчатки, устойчивые к маслам и механическим повреждениям. Не допускается работа в одежде с длинными свободными элементами, которые могут зацепиться за вращающиеся детали.

Доступ к генератору и расположение разъема

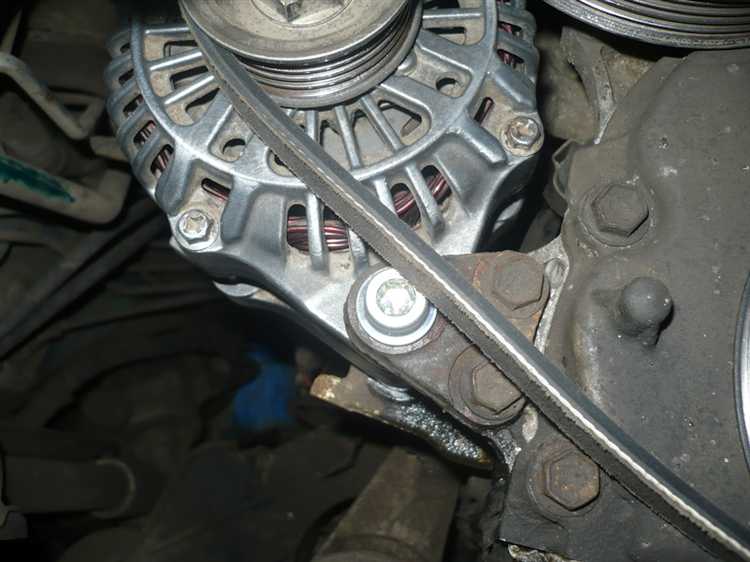

На Suzuki SX4 генератор установлен в передней части двигателя с правой стороны по ходу движения. Для доступа к нему удобнее всего работать со стороны капота, однако в ряде случаев снятие правого переднего колеса и пластикового подкрылка обеспечивает более свободный подход к узлу.

Разъем питания и сигнальных линий находится на задней части корпуса генератора, ближе к моторному щиту. Он представляет собой пластиковый блок с фиксатором, ориентированным в сторону радиатора. Для его обнаружения следует проследить жгут проводов, идущий от аккумулятора и блока предохранителей к генератору.

Перед работой рекомендуется освободить пространство, отведя в сторону жгуты и элементы, мешающие доступу к задней части генератора. Осмотр разъема через боковой проем после снятия подкрылка позволяет точно определить расположение фиксатора и подготовиться к его безопасному отключению.

Правильная последовательность отсоединения разъема

Перед началом работ необходимо отключить отрицательную клемму аккумулятора, чтобы исключить риск короткого замыкания. Используйте ключ на 10 мм и зафиксируйте провод в стороне от клеммы.

Доступ к генератору обеспечьте снятием пластиковых защит или отводом мешающих элементов, например, воздуховода. При работе используйте перчатки с диэлектрическим покрытием для предотвращения случайного контакта с токопроводящими частями.

Осмотрите разъем на корпусе генератора, определите фиксатор. Чаще всего он выполнен в виде пластикового язычка, расположенного сверху или сбоку корпуса разъема. Для размыкания нажмите фиксатор плоской отверткой или пальцем, удерживая корпус разъема.

Потяните разъем строго по оси подключения, избегая перекосов, чтобы не повредить контакты и пластиковые направляющие. Не применяйте чрезмерное усилие – при исправном фиксаторе разъем отсоединяется плавно.

После отсоединения визуально проверьте контакты на предмет нагара или окисления. При необходимости очистите их специализированным средством перед обратной установкой.

Проверка состояния контактов и проводки после отключения

Порядок проверки ориентирован на выявление коррозии, повышенного контактного сопротивления, механических повреждений и нарушения изоляции непосредственно в разъёме и на кусках жгута рядом с ним.

1. Подготовка и меры предосторожности:

   • Отключите отрицательную клемму аккумулятора перед измерением сопротивления/непрерывности.
   • Используйте цифровой мультиметр с разрешением 0,01 Ω и режимом звуковой прозвонки.
   • Иметь под рукой: контактный очиститель (без спирта), щётку с латунной щетиной, тонкие щупы для back-probe, термоусадку и клеммники.

2. Визуальный осмотр:

   • Осмотрите каждую клемму на предмет зелёной/белой плёнки (хлориды/окислы). Незначительная матовость – допустима; блёклые пятна и точечная коррозия – повод к чистке.
   • Проверьте контакты на выгорание (тёмные следы) и механические деформации – контакт с утолщением или вмятинами требует замены.
   • Изоляция проводов: трещины, смещение оплётки или распресовка – заменить участок не дольше 5–10 см; повреждённую жилу запаять и термоусадить.

3. Измерение непрерывности и сопротивления:

   • Режим: мультиметр в режиме Ω, питание системы отключено.
   • Непрерывность: коротким щупом прозвоните каждую жилу от разъёма до противоположной точки (массa, блок управления, клемма генератора). Должен быть звуковой сигнал или <0,2–1 Ω в зависимости от длины и сечения провода; для толстых проводов (стартер/генератор) ориентируйтесь <0,1 Ω.
   • Если значение >1 Ω – причина повышенного сопротивления: очистите контакт и повторите замер; при повторном >1 Ω – заменяйте провод/клемму.

4. Тест под нагрузкой (проверка падения напряжения):

   • Подключите аккумулятор. Используйте амперметр/нагрузку или запустите систему, задействующую цепь (стартер/генератор под нагрузкой). Измерьте падение напряжения на контакте при рабочем токе.
   • Допустимое падение: <0,2 V при рабочем токе; если падение ≥0,2 V – контакт или провод имеет высокое сопротивление и должен быть заменён/перепрессован.

5. Механическая проверка и «wiggle test»:

   • При подключённой системе аккуратно шевелите разъём и проводку в местах ввода в разъём. Непостоянность показаний мультиметра или пропадание напряжения – признак плохого контакта внутри клеммы.
   • Проверьте фиксацию защёлки разъёма – неплотная защёлка приводит к вибрационным отказам.

6. Очистка и восстановление контактов:

   • Лёгкая коррозия: распылите контактный очиститель, зачистите латунной щёткой, продуйте сжатым воздухом, нанесите тонкий слой диэлектрического (непроводящего) смазочного состава на контакты.
   • Глубокая коррозия или вытравленные/расплавленные клеммы: заменить клеммы и/или гнёзда; при необходимости выполнить качественную обжимку новой клеммы с использованием специальных кримп-инструментов (не полосовыми плоскогубцами).
   • После восстановления собирайте разъём, убедитесь в плотном защёлкивании и при необходимости зафиксируйте хомутом проводку на расстоянии 3–5 см от разъёма, чтобы снизить нагрузку при вибрации.

7. Замена и ремонт проводки:

   • При повреждении жилы более чем по 30% окружности или при множественных переломах – заменить участок жгута; для соединений используйте пайку с последующей термоусадкой или заводские герметичные клеммы.
   • При ремонте под напряжением используйте гильзы с клеевым наполнителем (герметичные) для внешних узлов; внутрь разъёма заменяйте оригинальные клеммы на OEM-аналоги или качественные aftermarket с аналогичной геометрией.

8. Финальная проверка и документация:

   • После сборки проведите итоговый тест: проверка непрерывности, тест падения напряжения и контроль работы системы при реальной нагрузке (двигатель/зарядка генератора).
   • Занесите в заметки: какие клеммы заменены, измеренные значения сопротивления и падения напряжения – это поможет при последующих обращениях и сэкономит время диагностики.

Примечание: при сомнениях в целостности обжимов или при отсутствии специнструмента – заменяйте клемму полностью; временные скрутки и некачественная обжимка чаще приводят к электроотказам при эксплуатации.

Сборка и восстановление подключений после обслуживания

Перед повторным подключением разъема генератора Suzuki SX4 убедитесь, что контакты чистые и не имеют повреждений. При необходимости обработайте их контактной смазкой для предотвращения коррозии и улучшения проводимости.

Подключение разъема выполняйте, плотно защелкивая его до характерного щелчка, чтобы избежать неплотного контакта. Проверяйте правильность ориентации разъема, не применяйте избыточное усилие при вставке.

После подключения проверьте надежность фиксации проводов и отсутствие люфтов. Если использовались крепежные элементы, затяните их согласно заводским допускам, чтобы исключить вибрационные ослабления.

Включите зажигание без запуска двигателя, наблюдая за индикаторами на приборной панели. Отсутствие предупреждающих сигналов подтверждает корректность подключения.

Для окончательной проверки запустите двигатель и измерьте напряжение на выходе генератора, оно должно соответствовать спецификациям Suzuki SX4 (примерно 13,8–14,4 В при работающем двигателе). В случае отклонений повторно осмотрите контакты и целостность проводки.

Вопрос-ответ:

Как правильно отключить разъем на генераторе Suzuki SX4 без повреждений?

Для отключения разъема сначала убедитесь, что зажигание выключено и аккумулятор отключен. Аккуратно удерживайте корпус разъема, не тяните за провода, и слегка нажмите фиксатор защелки. После освобождения защелки плавно извлеките разъем. Слишком резкие движения могут повредить пластиковые элементы или контакты.

Какие инструменты могут понадобиться для отключения разъема генератора?

Чаще всего для работы с разъемом специальных инструментов не требуется. Достаточно иметь под рукой маленькую отвертку с плоским лезвием, чтобы аккуратно поддеть фиксатор, если он заедает. Также полезно иметь перчатки для защиты рук и средства для очистки контактов, если планируется обслуживание после отключения.

Можно ли отключать разъем генератора на работающем двигателе?

Отключать разъем генератора при работающем двигателе не рекомендуется. Это может привести к нарушению работы электрооборудования автомобиля, а также вызвать искрение и повреждение контактов. Перед отключением разъема следует заглушить двигатель и отключить аккумулятор, чтобы обеспечить безопасность и избежать поломок.

Как проверить состояние контактов разъема после его отключения?

После снятия разъема внимательно осмотрите контакты на наличие окислов, грязи или повреждений. Чистые металлические контакты должны быть блестящими и без следов коррозии. При необходимости их можно аккуратно очистить специальной щеткой или контактным очистителем. Если контакты повреждены или сильно изношены, рекомендуется заменить разъем или провести ремонт проводки.
