Коробка передач ВАЗ 2107 представляет собой пятиступенчатый агрегат с синхронизаторами на всех передачах, кроме задней. Конструкция включает первичный и вторичный валы, промежуточный вал с шестернями, блок шестерен заднего хода, муфты переключения и механизм выбора передач. Износ подшипников, синхронизаторов или зубьев шестерен приводит к повышенному шуму, затрудненному включению передач и утечкам масла.
Перед началом переборки необходимо подготовить набор рожковых и торцовых ключей, съемники для подшипников, отвертки, молоток с мягким бойком и чистую емкость для слива масла. Рекомендуется заранее приобрести комплект прокладок, сальников, стопорных колец и подшипников, подходящих под модель коробки. Рабочее место должно быть чистым, с достаточным освещением, чтобы избежать попадания грязи в механизмы.
Демонтаж коробки с автомобиля выполняется только после полного отключения аккумулятора и слива трансмиссионного масла. При снятии важно отметить положение крепежных элементов и деталей, чтобы обеспечить правильную последовательность обратной сборки. Особое внимание следует уделить фиксаторам и регулировочным шайбам, так как их неправильная установка приведет к нарушению работы трансмиссии.
Подготовка рабочего места и необходимых инструментов
Рабочее место должно быть расположено в сухом, хорошо освещённом помещении с достаточным пространством для разборки и размещения деталей. Поверхность верстака застелите плотным материалом, чтобы избежать повреждения корпуса коробки и мелких элементов. Установите ёмкость для слива масла и обеспечьте доступ к источнику сжатого воздуха для очистки деталей.
Для переборки потребуется набор гаечных ключей и торцевых головок на 10, 12, 13, 17, 19, вороток с трещоткой, удлинители, съёмники подшипников и стопорных колец, молоток с медным или пластиковым бойком. Для фиксации и проверки зазоров используйте щупы, штангенциркуль и индикатор часового типа. Запаситесь новой смазкой Литол-24 или аналогичной, герметиком для стыков и ветошью без ворса.
Мелкие детали и крепёж рекомендуется складывать в подписанные контейнеры или пакеты, чтобы исключить путаницу при обратной сборке. Отдельно подготовьте чистую зону для сборки, где исключено попадание пыли и стружки на обработанные поверхности.
Снятие коробки передач с автомобиля
Перед началом работы отключить аккумулятор, отсоединив минусовую клемму для предотвращения короткого замыкания. Автомобиль установить на подъёмник или надёжные опоры, обеспечив доступ к днищу.
Снять карданный вал, предварительно отметив взаимное положение фланцев для сохранения балансировки. Отвернуть крепёжные болты, удерживающие фланец вала к выходному фланцу коробки, и аккуратно вынуть вал из шлицевого соединения, избегая перекосов.
Отсоединить трос или тягу привода спидометра, а также провода датчика заднего хода. Демонтировать рабочий цилиндр сцепления, открутив крепёж и отведя его в сторону без отсоединения гидролинии, чтобы избежать необходимости прокачки.
Снять рычаг переключения передач, освободив фиксирующую втулку и выведя шток из посадочного места. Открутить крепления поперечной балки, поддерживающей коробку, предварительно установив надёжную опору под картер.
Разборка корпуса и извлечение основных узлов
Корпус устанавливают на устойчивую поверхность и фиксируют, чтобы исключить смещение при демонтаже. Сначала выкручивают болты крепления крышек картеров, запоминая их расположение по длине и резьбе. При снятии задней крышки аккуратно освобождают манжет выходного вала, избегая повреждений кромки уплотнения.
С помощью резинового молотка корпус разделяют на переднюю и заднюю части, прикладывая удары по ребрам жесткости, а не по плоскости сопряжений. После разъединения половин извлекают вторичный вал вместе с шестернями, удерживая их от выпадения. Ведущий вал вынимают с подшипником, предварительно сняв стопорное кольцо, фиксирующее его положение.
Промежуточный вал выпрессовывают через деревянный брусок, чтобы исключить повреждение посадочных мест. Все извлеченные детали раскладывают на чистой поверхности в порядке демонтажа для сохранения ориентации. Перед откладыванием каждый узел осматривают на наличие сколов зубьев, трещин и выработки шлицов.
Важно: при извлечении синхронизаторов и муфт фиксируют положение пружин и сухариков, чтобы при сборке восстановить их точное расположение. Вал переключения и штоки демонтируют в последнюю очередь, после удаления вилок включения передач.

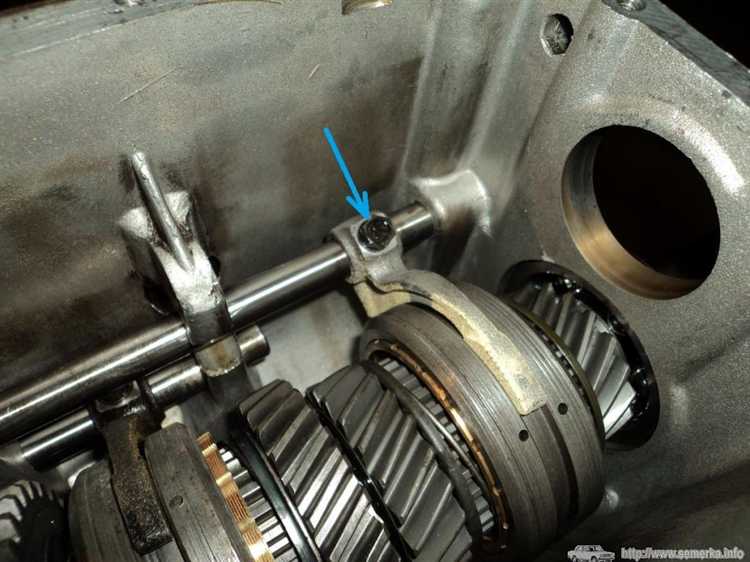

Осмотр и дефектовка шестерен, подшипников и синхронизаторов
Перед оценкой состояния деталей необходимо тщательно очистить их от масла и отложений. Для удаления загрязнений рекомендуется использовать керосин или специальный очиститель, после чего детали просушить сжатым воздухом.
- Шестерни: проверить рабочие поверхности зубьев на наличие выбоин, раковин, сколов и следов задиров. Особое внимание уделить торцам зубьев – наличие следов выкрашивания указывает на усталостный износ. Допустимое биение не должно превышать 0,05 мм, при большем значении требуется замена.
- Подшипники: вращение должно быть плавным, без заеданий и люфта. На дорожках качения не допускаются точки коррозии, риски и выкрашивания. Радиальный зазор измерить щупом – превышение заводских допусков свидетельствует о необходимости замены.
- Синхронизаторы: проверить конусные поверхности блокирующих колец – они должны иметь равномерную насечку без сглаживания. Измерить зазор между кольцом и конусом шестерни – при величине менее 1,0 мм синхронизатор считается изношенным.
При выявлении трещин, деформаций или значительного износа любая деталь подлежит замене, так как восстановление не обеспечивает требуемой прочности и ресурса. Все исправные элементы рекомендуется смазать чистым трансмиссионным маслом перед дальнейшей сборкой.
Замена изношенных деталей и сборка механизма
Перед началом сборки необходимо заменить все шестерни с повреждёнными зубьями, следами выкрашивания или задиров. Подшипники, имеющие люфт или следы перегрева, подлежат обязательной замене. Синхронизаторы, у которых изношены конусы или ослаблены фиксаторы, также меняются новыми.
Сборку начинать с установки первичного вала с новыми подшипниками, предварительно смазав посадочные места трансмиссионным маслом. Вторичный вал собирается с заменёнными шестернями и синхронизаторами, при этом необходимо проверять лёгкость вращения и отсутствие заеданий.
После установки валов в картер коробки следует монтировать блок шестерен заднего хода, заменив изношенные втулки и фиксирующие элементы. Все стопорные кольца ставятся новыми, чтобы исключить самопроизвольное смещение деталей в процессе работы.
Перед окончательной стыковкой половин картера прокладка заменяется на новую, а сопрягаемые поверхности очищаются от старого герметика. Болты крепления затягиваются крест-накрест с моментом, указанным в технической документации, чтобы избежать перекоса.
После сборки необходимо вручную прокрутить валы, проверив работу всех передач, а затем залить новое трансмиссионное масло соответствующей вязкости.
Установка коробки передач на автомобиль и проверка работы
Перед установкой коробки передач тщательно очистите контактные поверхности от грязи и масла. Проверьте состояние сальников первичного вала и при необходимости замените их.
Поднимите коробку передач с помощью подъемника или гидравлического домкрата, совместив отверстия крепления с посадочными местами на картере сцепления и кузове автомобиля. Установите коробку строго по направляющим штифтам для правильного позиционирования.
Закрутите крепежные болты крепления коробки с моментом 25–30 Н·м, контролируя равномерность затяжки. Особое внимание уделите болтам, крепящим коробку к картеру сцепления, чтобы избежать перекоса.
Подсоедините привод сцепления и трос переключения передач, проверяя свободный ход и отсутствие люфтов. Проверьте правильность установки вилки выключения сцепления и фиксирующих элементов.
Залейте рекомендованное производителем трансмиссионное масло в коробку через заливное отверстие. Для ВАЗ 2107 обычно используется масло 80W-90 с объемом около 2 литров.
После установки и сборки проведите проверку работы коробки в следующем порядке: включите все передачи на месте, оценивая плавность и отсутствие заеданий. Запустите двигатель и на холостых оборотах проверьте работу сцепления и переключение передач.
Совершите тестовый выезд на низкой скорости, последовательно переключая передачи вверх и вниз. Обратите внимание на отсутствие посторонних шумов, вибраций и правильность фиксации передач.
При выявлении затруднений в переключении или шумов следует немедленно остановиться и проверить крепление коробки, состояние тросов и уровень масла.
Вопрос-ответ:
Как правильно подготовить рабочее место для переборки коробки передач ВАЗ 2107?
Для подготовки рабочего места необходимо обеспечить чистоту и порядок — это позволит избежать попадания грязи в механизм. Рекомендуется использовать устойчивый верстак или стол с достаточной площадью, на котором удобно разместить все инструменты и детали. Также нужны тряпки, емкости для хранения мелких деталей, средства для обезжиривания и чистки. Освещение должно быть ярким, чтобы хорошо видеть мелкие элементы. Наличие набора ключей, отверток и съемников облегчит разборку.
Какие признаки указывают на необходимость замены синхронизаторов при ремонте коробки передач?
Основными признаками износа синхронизаторов служат затруднённое переключение передач, характерный металлический скрежет или стук при включении передачи, а также появление рывков или пробуксовок. При визуальном осмотре детали с изношенными поверхностями, трещинами или деформациями не подлежат ремонту и требуют замены. Наличие сильных задиров или потертостей на зубцах синхронизатора снижает эффективность его работы.
Как избежать ошибок при сборке коробки передач после ремонта?
Для корректной сборки важно придерживаться последовательности действий и использовать оригинальные или рекомендованные производителем детали. Перед установкой все элементы следует очистить и проверить на отсутствие повреждений. Рекомендуется смазывать подшипники и шестерни специальным маслом, соблюдать зазоры и моменты затяжки, указанные в технической документации. Ошибки часто возникают при неправильной установке вилок переключения или синхронизаторов — это приводит к неполадкам в работе коробки.
Какие инструменты понадобятся для снятия и разборки коробки передач ВАЗ 2107?
Основной набор включает рожковые и накидные ключи (особенно размеров 10, 13, 17 мм), отвертки разных типов, съемник подшипников, молоток с мягкой насадкой, а также специальные приспособления для фиксации деталей. Кроме того, пригодятся емкости для слива масла и емкости для хранения мелких элементов. Наличие динамометрического ключа поможет правильно затянуть крепления. Если есть возможность, полезно использовать подъемник или домкрат с подставками для безопасной работы под автомобилем.
Какие основные этапы включает проверка работы коробки передач после её установки на ВАЗ 2107?
Проверка начинается с визуального контроля герметичности и крепления коробки. Затем проверяют плавность переключения передач на заведённом двигателе, обращая внимание на отсутствие посторонних шумов и рывков. Важно проверить включение всех передач — передачи должны входить четко и без усилий. После этого рекомендуется провести тест-драйв с постепенным увеличением нагрузки и скорости, чтобы убедиться в стабильной работе механизма. Если выявлены проблемы, стоит повторно проверить регулировки и состояние сцепления.
Как правильно снять коробку передач с ВАЗ 2107 перед разборкой?
Для снятия коробки передач необходимо сначала подготовить автомобиль: поставить его на ровную поверхность и зафиксировать колеса. Затем отсоедините аккумулятор, снимите карданный вал и выжмите сцепление, чтобы облегчить демонтаж. После этого ослабьте крепления коробки, отсоедините тросы переключения передач и проводку, если она есть. Поддерживая коробку домкратом, аккуратно снимите крепеж и снимите коробку. При выполнении этих действий следует соблюдать осторожность, чтобы не повредить детали и не травмироваться.
