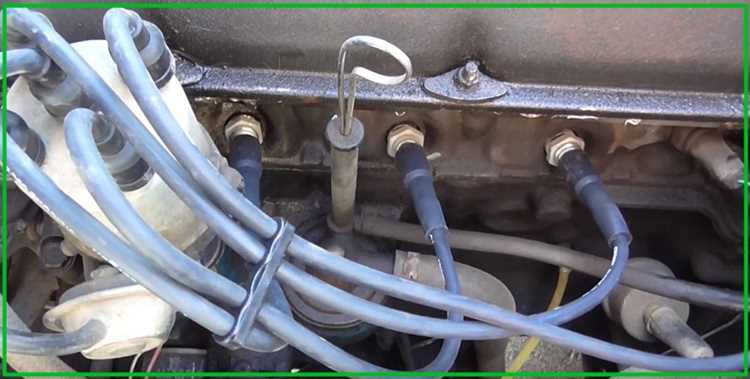

Двигатель Mercedes-Benz серии М102 оснащён системой зажигания, в которой бронепровода выполняют функцию передачи высоковольтного импульса от катушки зажигания к свечам. Нарушение порядка их подключения приводит к пропускам зажигания, перегреву катушки и нестабильной работе мотора. Для корректного подключения необходимо учитывать точную нумерацию цилиндров: 1–2–3–4 от передней части двигателя к задней, а также соответствие каждому цилиндру определённого выхода трамблёра.
На М102 применяется порядок зажигания 1–3–4–2. При подключении важно начинать с первого цилиндра, располагающегося со стороны радиатора, и вести укладку проводов по схеме, исключающей перекрестное наложение. Бронепровода должны иметь исправную изоляцию, плотную фиксацию на наконечниках и чёткое защёлкивание при установке. Недопустимо чрезмерное натяжение или изгибы под острым углом – это приводит к пробоям и утечкам тока.
Для проверки правильности подключения рекомендуется ориентироваться на заводскую маркировку на крышке трамблёра и самих проводах. При отсутствии меток полезно предварительно сделать фото расположения старых проводов. Использование проводов, соответствующих сопротивлению 5–10 кОм на один элемент, обеспечивает стабильную искру и снижает нагрузку на систему зажигания. После установки следует запустить двигатель и убедиться в ровной работе на всех оборотах, а также проверить отсутствие паразитных разрядов в тёмном помещении.
Подготовка инструментов и расходных материалов для замены бронепроводов
Из расходных материалов подготовьте комплект бронепроводов, соответствующих длине и сопротивлению, рекомендованным для М102, новые резиновые уплотнители колпачков, диэлектрическую смазку для предотвращения окисления контактов, а также чистую ветошь для удаления грязи с посадочных мест.
Для исключения повреждения резьбы свечей при демонтаже и монтаже колпачков желательно иметь динамометрический ключ, а для маркировки проводов – устойчивый к истиранию маркер или бирки, что позволит избежать ошибок при подключении.

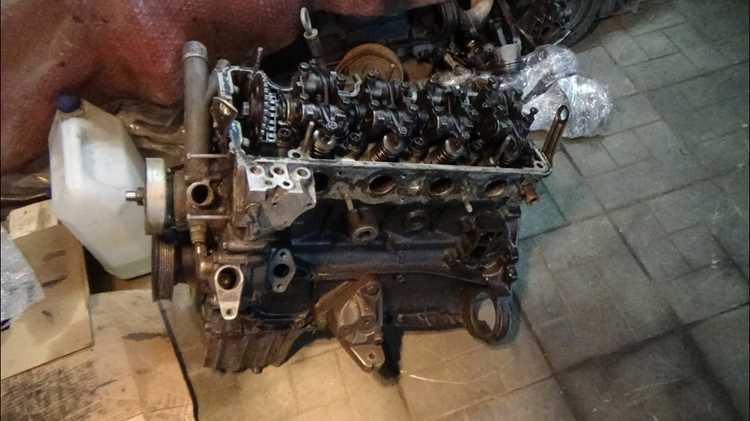

Определение правильного расположения цилиндров двигателя М102
В рядном четырёхцилиндровом двигателе Mercedes-Benz M102 нумерация цилиндров ведётся от передней части двигателя к маховику. Правильное определение положения цилиндров необходимо для корректного подключения бронепроводов и установки момента зажигания.
- Цилиндр №1 – ближайший к переднему торцу двигателя и шкиву коленвала.
- Цилиндр №2 – сразу за первым, в сторону коробки передач.
- Цилиндр №3 – третий по счёту, расположен между вторым и четвёртым.
- Цилиндр №4 – крайний сзади, ближе к маховику и коробке передач.
Заводская схема работы цилиндров M102: 1–3–4–2. При подключении бронепроводов необходимо соблюдать не только нумерацию цилиндров, но и порядок подключения к контактам распределителя зажигания, начиная с метки ВМТ первого цилиндра.
- Установить коленвал в положение ВМТ первого цилиндра на такте сжатия.
- Далее подключать провода к цилиндрам в порядке 3–4–2 по часовой стрелке.
Несоблюдение порядка приведёт к перебоям в работе двигателя, пропускам зажигания и повышенному расходу топлива.
Снятие старых бронепроводов без повреждения разъёмов
Перед демонтажем отключите массу аккумулятора, чтобы исключить случайное короткое замыкание. Работу выполняйте на остывшем двигателе М102, так как нагретая резина разъёмов становится более хрупкой.
Для отсоединения наконечников используйте специальный съёмник бронепроводов или тонкие изогнутые пассатижи с гладкими губками. Захватывайте наконечник за металлический корпус, а не за сам провод, чтобы избежать внутреннего обрыва жилы.
Тяните наконечник строго по оси свечи или катушки зажигания, исключая боковые усилия. При залипании контакта слегка проворачивайте его, удерживая в зафиксированном положении пассатижами, – это разрушит нагар и облегчит снятие.
При обнаружении следов коррозии или окислов внутри разъёма очищайте их мягкой латунной щёткой, избегая попадания частиц в свечное отверстие. Повреждённые уплотнительные манжеты замените, чтобы обеспечить герметичность нового соединения.
Проверка катушки зажигания и трамблёра перед установкой новых проводов
Перед монтажом бронепроводов на двигатель M102 необходимо убедиться, что катушка зажигания и трамблёр находятся в исправном состоянии. Это исключит риск повреждения новых проводов и обеспечит стабильную искру.
- Катушка зажигания:
- Проверить корпус на наличие трещин, следов перегрева и подтёков смолы.
- Измерить сопротивление первичной обмотки между клеммами «15» и «1» – для M102 оно обычно составляет 0,5–1,0 Ом.
- Измерить сопротивление вторичной обмотки между клеммой «4» (выход ВВ) и «15» – ориентировочно 6–9 кОм.
- При значительном отклонении значений от нормы заменить катушку.
- Трамблёр:
- Снять крышку и проверить контакты на наличие нагара, подгорания и трещин.
- Осмотреть бегунок: отсутствие трещин и равномерный износ контактной поверхности.
- Проверить целостность уплотнительного кольца для предотвращения попадания влаги.
- Повернуть вал трамблёра и убедиться в отсутствии люфта и заеданий.
- Отключить питание системы зажигания перед проверкой.
- Выполнить измерения мультиметром с точностью не хуже ±0,1 Ом.
- При выявлении дефектов заменить неисправные элементы до установки новых бронепроводов.
Подключение бронепроводов к свечам зажигания в правильной последовательности
На двигателе Mercedes-Benz M102 порядок работы цилиндров: 1-3-4-2. Нумерация цилиндров начинается от передней части двигателя (со стороны радиатора) к задней. При подключении бронепроводов необходимо соблюдать не только правильный порядок, но и соответствие каждого провода конкретному цилиндру и контакту крышки распределителя.
| Цилиндр | Порядок работы | Контакт на крышке распределителя |
|---|---|---|
| 1 | 1 | Базовый контакт (ВМТ 1-го цилиндра) |
| 3 | 2 | Следующий по часовой стрелке |
| 4 | 3 | Следующий по часовой стрелке |
| 2 | 4 | Следующий по часовой стрелке |
При установке проводов рекомендуется закреплять их в штатных держателях, избегая перегибов и контакта с горячими элементами. Длина каждого бронепровода рассчитана на конкретный цилиндр – перепутанные местами провода могут оказаться натянутыми или излишне свободными, что приведёт к повреждениям или сбоям зажигания.
Фиксация и укладка проводов для предотвращения перегрева и перетирания
Бронепровода на двигателе М102 следует прокладывать вдали от выпускного коллектора и металлических элементов, нагревающихся выше 90 °C. Минимальное расстояние до горячих поверхностей – 30 мм, при невозможности соблюдения зазора необходимо использовать термозащитные чехлы из стеклоткани с алюминизированным покрытием.
Крепление выполняется пластиковыми стяжками с термостойкостью не ниже 120 °C или штатными держателями на клапанной крышке. Стяжки размещаются через каждые 150–200 мм, избегая чрезмерного натяжения, чтобы не повредить изоляцию.
Пересечение с острыми кромками исключается. При прохождении вблизи кронштейнов, кожухов вентилятора или ребер радиатора используются защитные гофры из ПВХ или силикона. Гофру фиксируют так, чтобы она не могла соскользнуть при вибрациях.
Провода должны иметь слабый провис между точками крепления для компенсации температурного расширения и вибраций. Не допускается скручивание или изгиб с радиусом менее 40 мм – это предотвращает микротрещины в изоляции и внутреннем проводнике.
Проверка искры и тестовый запуск двигателя после подключения
Снять один бронепровод со свечи, установить на свечу, извлечённую из головки блока, и зафиксировать её металлической частью к массе двигателя. Включить стартер и наблюдать за промежутком между электродами: исправная система зажигания формирует стабильную синюю искру с чёткими импульсами. Отсутствие или слабое свечение указывает на дефект катушки, коммутатора или повреждение провода.
После проверки всех цилиндров вернуть свечи и бронепровода в рабочее положение, строго соблюдая порядок зажигания 1-3-4-2 для двигателя М102. Перед запуском убедиться в плотности фиксации наконечников на свечах и катушке, а также в отсутствии контакта проводов с острыми кромками и горячими элементами.
Для тестового запуска использовать полностью заряженный аккумулятор. Запустить двигатель и контролировать стабильность оборотов на холостом ходу, отсутствие пропусков воспламенения и равномерность звука работы. При кратковременном повышении оборотов оценить реакцию мотора и отсутствие перебоев, что подтверждает корректную установку бронепроводов и исправность системы зажигания.
Вопрос-ответ:
Как правильно определить порядок подключения бронепроводов на двигатель М102?
На двигателе М102 порядок подключения бронепроводов определяется порядком работы цилиндров — 1-3-4-2. Первый цилиндр находится со стороны радиатора. На крышке распределителя зажигания обычно есть метка, от которой начинают подключение. Важно подключать провода по часовой стрелке, соблюдая указанный порядок, чтобы избежать пропусков зажигания.
Можно ли перепутать местами провода и чем это грозит?
Да, при неправильном подключении двигатель будет работать с перебоями или вовсе не запустится. Возможны хлопки во впускном или выпускном коллекторе, потеря мощности и повышенный расход топлива. Это связано с тем, что искра будет подаваться не в тот момент, когда смесь в цилиндре готова к воспламенению.
Есть ли разница в длине бронепроводов и влияет ли это на работу мотора?
Да, каждый провод имеет строго определённую длину, соответствующую своему цилиндру. Если поставить слишком длинный или короткий провод, можно повредить его изоляцию или создать лишние натяжения. Хотя электрически длина в пределах заводских параметров не влияет на момент зажигания, неправильная прокладка проводов может привести к механическим повреждениям и помехам.
Как проверить, что бронепровода исправны перед установкой?
Для проверки используют мультиметр в режиме измерения сопротивления. Значение обычно составляет от 5 до 15 кОм в зависимости от длины провода. Также следует осмотреть изоляцию на наличие трещин, следов пробоя или коррозии на контактах. Исправный провод не должен иметь видимых повреждений и должен плотно садиться на наконечники свечей и трамблёра.
Нужно ли как-то защищать бронепровода после подключения?
Да, рекомендуется проложить их так, чтобы они не касались горячих частей двигателя и не перегибались. Можно использовать штатные держатели и направляющие, которые фиксируют провода на безопасном расстоянии от выпускного коллектора. Это продлит срок службы изоляции и снизит риск случайного повреждения.
