Как подключить пневмогудок через реле

Пневмогудок – это мощное устройство, которое используется для создания громкого звука с помощью сжатого воздуха. Его установка в автомобиль требует грамотного подключения, особенно если вы хотите управлять звуком через реле. Это не только повышает удобство эксплуатации, но и защищает электрическую систему от перегрузок. В этой инструкции мы рассмотрим, как правильно подключить пневмогудок через реле, шаг за шагом.

Первый шаг: выбор реле

Для подключения пневмогудка через реле важно выбрать подходящее реле с достаточной мощностью. Обычно для пневмогудков используют реле на 40–50 ампер, так как пневмогудок может потреблять от 15 до 30 ампер в зависимости от модели. Реле должно иметь контакты, рассчитанные на такие токи, чтобы избежать перегрева или выхода из строя.

Второй шаг: подключение проводки

Начните с подключения питания к реле. Для этого используйте проводку с сечением не менее 2,5 мм², чтобы минимизировать потери тока. Один конец провода подключается к положительному контакту аккумулятора, а другой – к входу реле, который отвечает за подачу напряжения. На выходе реле, который будет управлять пневмогудком, провод также должен быть качественным и с достаточным сечением, чтобы выдерживать максимальную нагрузку.

Третий шаг: подключение пневмогудка

Подключение самого пневмогудка выполняется через два провода: один подключается к выходному контакту реле, а другой – к массе автомобиля. Пневмогудок должен быть надежно заземлен, чтобы избежать возможных проблем с электрической системой. Рекомендуется использовать специальный релейный блок с предохранителем, чтобы защитить устройство от коротких замыканий или перегрузок.

Четвертый шаг: настройка кнопки управления

Для активации пневмогудка через реле потребуется установить кнопку, которая будет замыкать цепь. Кнопка обычно подключается к контакту «включение» реле. Для надежности проводку к кнопке рекомендуется прокладывать в защитных оболочках и по кратчайшему маршруту, чтобы минимизировать вероятность повреждения.

Правильное подключение пневмогудка через реле не только гарантирует его эффективную работу, но и увеличивает срок службы автомобиля, предотвращая излишние нагрузки на электросистему. Следуя пошаговой инструкции, вы сможете выполнить установку самостоятельно, не прибегая к помощи специалистов.

Выбор реле для подключения пневмогудка

При выборе реле для подключения пневмогудка важно учитывать несколько факторов: рабочее напряжение, ток нагрузки, тип реле и его номинальные параметры. Пневмогудки потребляют большое количество тока, поэтому реле должно быть рассчитано на соответствующие нагрузки.

1. Номинальное напряжение и ток. Для большинства автомобильных пневмогудков требуется реле с номинальным напряжением 12 В или 24 В в зависимости от типа транспортного средства. Рассчитайте ток, потребляемый гудком, обычно его значение указано в технической документации устройства. Выберите реле с номиналом тока, который превышает максимальное значение тока пневмогудка на 20-30%, чтобы избежать перегрузки.

2. Тип реле. Для автомобильных систем чаще всего используются электромагнитные реле, которые обеспечивают быстрый и надежный контакт. Важно, чтобы реле было защищено от внешних факторов, таких как влага и пыль, поскольку они могут повлиять на его работоспособность в условиях эксплуатации автомобиля.

3. Реле с управлением от кнопки или автомата. Для управления пневмогудком обычно используют реле с одной или двумя катушками. Одноконтактное реле подходит для простого подключения, в то время как двухконтактные реле обеспечивают дополнительные функции, например, управление через блок управления или датчик.

4. Контактная группа. Важно, чтобы контакты реле были рассчитаны на ток, который потребляет гудок. В случае подключения мощных устройств потребуется реле с медными или серебряными контактами, которые обеспечат минимальное сопротивление и долговечность. Защита от дуг и искр также является важным фактором при выборе реле.

5. Производитель. Выбирайте реле от известных производителей, таких как Bosch, Omron или Finder, которые гарантируют качество и надежность своей продукции. Реле с сертификатами безопасности и соответствия стандартам гарантируют долгосрочную и безопасную эксплуатацию.

Как правильно подключить реле к электросистеме автомобиля

Для подключения реле к электросистеме автомобиля необходимо правильно выбрать реле, определить его тип и назначение в системе, а также соблюдать правила подключения, чтобы избежать коротких замыканий и повреждения оборудования.

1. Выбор реле: Перед установкой реле следует убедиться, что оно соответствует номинальной мощности устройства, которое будет подключаться. Например, для пневмогудка требуется реле с номиналом, подходящим для тока, который потребляется этим устройством (обычно около 10-15 ампер). Важно выбрать реле, которое выдерживает пиковые токи, особенно если устройство имеет большой стартовый ток.

5. Проверка подключения: После подключения всех проводов необходимо провести проверку работы реле. Включите устройство (например, пневмогудок) и убедитесь, что оно работает корректно, а реле не перегревается. Также стоит проверить, не появляется ли искрение на контактах реле, что может указывать на плохой контакт.

6. Дополнительные меры безопасности: Для предотвращения перегрева реле можно установить дополнительное охлаждение, особенно если оно используется для работы с устройствами, потребляющими высокий ток. Важно следить за качеством проводки, избегая перегибов и механических повреждений проводов, которые могут вызвать короткое замыкание.

Подключение пневмогудка к реле: пошаговое руководство

Для правильного подключения пневмогудка через реле необходимо учитывать несколько важных моментов, включая выбор реле, правильное подключение проводов и настройки системы. В этом руководстве пошагово объясняется, как выполнить все действия.

1. Выбор реле: Для пневмогудка лучше использовать реле с номиналом, соответствующим мощности устройства. Обычно для пневмогудков требуется реле на 12 В или 24 В, с максимальным током до 10 А. Важно, чтобы реле поддерживало большую нагрузку, чем потребляет сам гудок.

2. Подключение питания: Подключите провод питания (положительный) от аккумулятора или источника питания к входному контакту реле. Этот провод должен быть защищен предохранителем на 15-20 А, чтобы избежать перегрева или короткого замыкания.

3. Подключение управляющего сигнала: На реле есть управляющий контакт, к которому подводится провод от переключателя или кнопки, с помощью которых вы будете включать гудок. Этот провод подается на катушку реле. Управляющий контакт может быть как нормально открытым (NO), так и нормально закрытым (NC), в зависимости от того, какое поведение реле вам нужно.

4. Подключение пневмогудка: На реле есть выходной контакт, через который подключается сам пневмогудок. Соедините выходной контакт реле с положительным проводом гудка. Минусовой провод гудка соединяется с минусом источника питания.

5. Проверка соединений: Убедитесь, что все провода надежно закреплены, нет коротких замыканий и соединения защищены от возможных повреждений. Проверьте, что управляющий провод правильно подключен к кнопке или переключателю.

6. Тестирование: Включите систему и проверьте работу реле и пневмогудка. При нажатии на кнопку управления реле должно замкнуть контакт, включив пневмогудок. Если гудок не работает, проверьте правильность подключения проводов и убедитесь в исправности реле.

Монтаж реле в автомобиле: места и крепление

Правильный выбор места для установки реле важен для надежности работы всей системы. Реле должно располагаться в удобном месте, защищенном от воздействия влаги и механических повреждений. Рекомендуются следующие варианты расположения:

• Щиток предохранителей – это стандартное место для установки реле, так как оно уже оснащено необходимыми проводами для подключения. Обычно реле устанавливается рядом с соответствующими предохранителями для удобства диагностики и замены.
• Багажник – иногда реле монтируется в багажном отделении, особенно если оно управляет вспомогательными системами, такими как пневмогудки, которые находятся в этой части автомобиля.
• Под капотом – в случае необходимости подключения высоковольтных систем, реле можно установить рядом с аккумулятором или в распределительной коробке под капотом.

После выбора места для монтажа, необходимо обеспечить надежное крепление реле. Это можно сделать следующим образом:

• Использование монтажных панелей – если реле не имеет встроенных креплений, можно использовать специальные монтажные панели, которые устанавливаются в местах, предназначенных для этого. Такие панели обеспечивают жесткое закрепление и удобство доступа.
• Самоклеящиеся крепления – для мелких реле, которые не подвергаются сильным вибрациям, можно использовать крепежные элементы с двусторонним скотчем. Это упрощает монтаж, но такой способ менее надежен на длительный срок эксплуатации.
• Крепеж с использованием болтов или саморезов – этот метод подходит для реле, установленных в более жестких местах. Болты или саморезы обеспечат долговечное крепление, а также позволят избежать случайного отсоединения устройства.

Обязательно проверьте наличие зазора вокруг реле, чтобы избежать перегрева или повреждения в процессе работы. Также важно, чтобы монтаж был выполнен таким образом, чтобы не нарушать другие системы автомобиля и не мешать доступу к ним.

Проверка и настройка работы реле и гудка

После подключения пневмогудка через реле необходимо тщательно проверить его работу и настроить параметры для корректной эксплуатации. Это включает в себя проверку цепей, тестирование реле и самого гудка, а также правильность работы системы в целом.

Начать стоит с визуальной проверки всех подключений: убедитесь, что проводка правильно соединена и не имеет повреждений, а контакты надежно закреплены. После этого можно переходить к тестированию работы реле и гудка.

Для проверки реле подключите его к источнику питания и подайте сигнал управления (например, замкнув цепь на входе реле). Включите питание и проверьте, срабатывает ли реле, то есть замкнуты ли его контакты. Если реле не срабатывает, проверьте целостность и работоспособность управляющей цепи.

Далее тестируем пневмогудок. Подавайте напряжение на его клеммы через реле. Гудок должен сработать, издав характерный звук. Если звук слишком тихий или вообще отсутствует, проверьте давление воздуха и состояние самого гудка.

Настройка гудка обычно заключается в регулировке его звукового сигнала. Для этого многие модели имеют специальные винты или элементы управления, которые позволяют изменять тональность и громкость. Регулируйте эти параметры, пока не получите желаемый звук.

Если пневмогудок не работает корректно, проверьте уровень давления воздуха и качество его подачи. Недостаточное давление может привести к низкой громкости или отсутствию звука. Также стоит обратить внимание на качество работы реле и его способность пропускать достаточный ток для запуска гудка.

После выполнения этих шагов можно окончательно убедиться в правильности подключения и настройке системы.

Обеспечение безопасности при подключении пневмогудка

При установке пневмогудка необходимо соблюдать ряд мер безопасности, чтобы избежать повреждений оборудования и травм. Основные риски связаны с неправильным подключением, возможными короткими замыканиями и перегрузкой электрической системы. Ниже представлены ключевые рекомендации:

1. Использование качественных компонентов: Все элементы системы, включая реле, проводку и соединения, должны быть сертифицированы и рассчитаны на рабочее напряжение и ток пневмогудка. Убедитесь, что реле поддерживает требуемую нагрузку, иначе оно может выйти из строя.

2. Правильный выбор реле: Используйте реле, специально предназначенные для работы с пневматическими системами, с учетом характеристик тока и мощности вашего гудка. Неправильный выбор реле может привести к перегреву, короткому замыканию или выходу из строя всей цепи.

3. Защита от коротких замыканий: Для предотвращения коротких замыканий важно правильно изолировать проводку и убедиться в надежности соединений. Используйте клеммники и термоусадочные трубки для дополнительной защиты.

4. Монтаж предохранителей: Включение предохранителей или автоматических выключателей в цепь помогает защитить систему от перегрузки и возможных замыканий. Рекомендуется использовать предохранители с номиналом, немного выше рабочего тока системы.

5. Проверка электрических соединений: Все соединения должны быть надежно затянуты и защищены от воздействия влаги. Проверьте проводку на наличие повреждений или изоляции, которая могла бы подвергнуться воздействию высоких температур или механических повреждений.

6. Использование заземления: Обязательно используйте заземление для всех металлических частей системы, чтобы предотвратить возможные электрошоки. Заземление важно не только для безопасности пользователя, но и для предотвращения повреждений оборудования.

7. Контроль давления в пневмосистеме: Перед подключением гудка проверьте, чтобы давление в пневматической системе не превышало допустимых значений. Слишком высокое давление может привести к разрыву трубок или поломке компонентов.

8. Тестирование системы: После завершения монтажа обязательно проведите тестирование. Подключите систему на небольшое время и проверяйте на наличие перегрева, правильности работы реле и корректного функционирования пневмогудка.

9. Регулярное обслуживание: Важно регулярно проверять состояние проводки, реле и пневмосистемы. Проблемы, такие как перегрев, окисление контактов или механические повреждения, могут стать причиной неисправности системы.

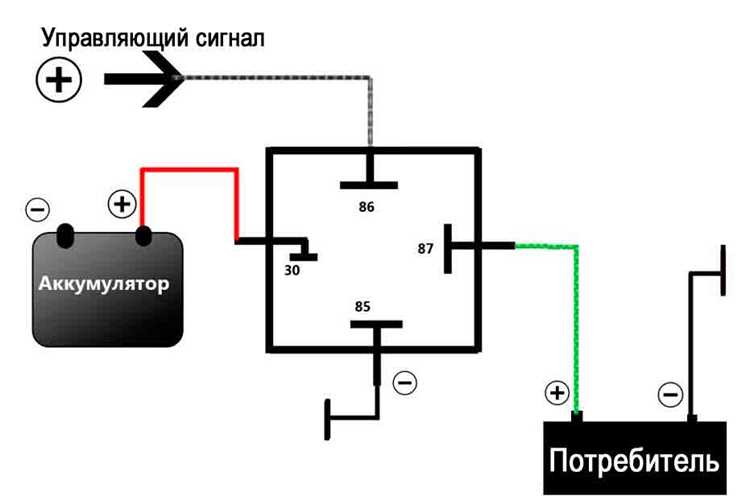

Частые ошибки при подключении пневмогудка и способы их устранения

Одна из самых распространённых ошибок – неправильное подключение реле к пневмогудку. Обычно это происходит из-за неверного выбора типа реле, которое не может выдержать требуемые нагрузки. Чтобы избежать этой проблемы, используйте реле с подходящей максимальной мощностью и напряжением, указанными в технической документации пневмогудка.

Необходимо также правильно подключать проводку: часто возникает проблема с перепутанными проводами «+» и «-«. Ошибка в подключении полярности может привести к отказу реле или даже выходу из строя пневмогудка. Важно соблюдать соответствие полярности, используя схему подключения, представленную в инструкции к устройству.

Некачественные соединения – ещё одна частая проблема. Если провода плохо закреплены, это приводит к плохому контакту, из-за чего пневмогудок не работает или работает нестабильно. Убедитесь, что все соединения выполнены надёжно, без окислов и повреждений изоляции, и используйте клеммные соединители для предотвращения случайных обрывов.

Недостаточное питание реле также может стать причиной некорректной работы системы. Проверьте, соответствует ли напряжение источника питания требованиям устройства. Если напряжение меньше необходимого, реле не сможет полноценно включать пневмогудок. Рекомендуется использовать стабилизаторы напряжения для предотвращения подобных проблем.

Еще одной распространённой ошибкой является игнорирование фильтрации воздуха. Пневмогудок чувствителен к загрязнениям в воздухе, и наличие частиц в системе может забивать клапаны или повреждать механизмы. Установите фильтр на входе в систему питания воздуха, чтобы предотвратить попадание пыли и влаги.

Если пневмогудок не срабатывает при правильном подключении, возможно, причина кроется в неправильной настройке давления воздуха. Убедитесь, что давление в системе соответствует значениям, рекомендованным производителем. Слишком низкое давление приведёт к отсутствию нужной силы для активации гудка, а слишком высокое – к перегрузке системы.

Вопрос-ответ:

Как подключить пневмогудок через реле?

Для подключения пневмогудка через реле нужно следовать пошаговой инструкции. Сначала установите реле на корпус автомобиля в удобном месте. Подключите одну клемму реле к положительному контакту аккумулятора. Далее подключите вывод реле, предназначенный для управления пневмогудком, к проводу, который будет активировать сам гудок. Подключите клемму реле для заземления к металлической части автомобиля. Осталось подключить сам пневмогудок к источнику воздуха и убедиться, что все соединения надежны.

Нужно ли использовать предохранитель при подключении пневмогудка?

Да, предохранитель обязательен, чтобы избежать перегрузки и возможного короткого замыкания в системе. Обычно рекомендуется устанавливать предохранитель на проводе питания от аккумулятора, чтобы он защитил все подключенные компоненты. Подбирайте предохранитель по мощности пневмогудка, чаще всего для таких устройств используют предохранители на 15-20 ампер.

Можно ли подключить пневмогудок без использования реле?

Подключить пневмогудок без реле можно, но это небезопасно и не рекомендуется. Реле служит для защиты электросистемы автомобиля от высоких токов, которые могут возникнуть при работе гудка. Без реле возможно повреждение проводки и компонентов автомобиля, а также перегревание системы.

Какие инструменты понадобятся для подключения пневмогудка через реле?

Для подключения пневмогудка через реле понадобятся следующие инструменты: пассатижи для снятия изоляции с проводов, отвертка для крепления реле и других элементов, возможно, ключи для подключения к аккумулятору, а также зажимы и крепежные элементы для надежной фиксации проводов. Также может понадобиться мультиметр для проверки правильности соединений.

Как проверить правильность подключения пневмогудка через реле?

После подключения пневмогудка через реле важно проверить работу системы. Для этого включите автомобиль и активируйте гудок с помощью кнопки в салоне. Если гудок работает, значит, все подключено правильно. В случае, если он не издает звука, стоит проверить соединения проводов, убедиться в исправности реле и проверить, нет ли обрывов или замыканий в цепи.

Как подключить пневмогудок через реле шаг за шагом?

Для подключения пневмогудка через реле нужно выполнить несколько этапов. Сначала нужно выбрать реле, подходящее для вашего автомобиля и гудка. Далее подключите проводку к реле, соблюдая правильность полярности: положительный провод подключается к клемме «+» реле, а отрицательный к клемме «-«. Следующим шагом подключите пневмогудок: его положительный провод идет на выход реле, а отрицательный — на массу автомобиля. Затем подключите управляющий провод к кнопке в салоне, которая будет включать гудок. После этого проверьте правильность подключения и убедитесь, что все контакты надежно закреплены. Включите питание и протестируйте систему. Если все работает корректно, установка завершена.

Нужно ли для подключения пневмогудка через реле использовать дополнительные элементы?

Да, для корректной работы пневмогудка через реле иногда требуются дополнительные элементы. Это может быть предохранитель для защиты цепи от коротких замыканий и перегрузок, а также дополнительные провода и разъемы для обеспечения надежного контакта. Важно выбирать компоненты, которые соответствуют мощности вашего пневмогудка, чтобы избежать перегрева или поломки системы. Также может потребоваться специальный блок питания для работы с гудком, особенно если он работает от высокого напряжения или сжатого воздуха. Все эти элементы помогут улучшить безопасность и долговечность системы.»
