Отсутствие магнитолы не мешает установить усилитель и подключить его к акустике напрямую. Для этого используют источники сигнала, например, смартфон, планшет или отдельный медиаплеер, соединяя их с усилителем через линейный вход RCA или адаптер AUX–RCA.
Главная задача – правильно организовать питание. Усилитель подключают напрямую к аккумулятору с помощью кабеля сечением не менее 10 AWG при мощности до 600 Вт и 4 AWG при большей нагрузке. Обязательно устанавливается предохранитель на расстоянии не более 30 см от аккумулятора для защиты от короткого замыкания.
Чтобы исключить помехи и перегрузку, важно разделять силовые и сигнальные кабели. Массу усилителя крепят к оголённому металлическому участку кузова, обеспечивая прочный контакт без краски и ржавчины. В качестве источника сигнала можно использовать Bluetooth-адаптер с RCA-выходами, если не хочется тянуть кабели от смартфона.
Для управления включением усилителя без магнитолы используют провод REM. Его можно подключить к замку зажигания, блоку предохранителей или использовать реле, которое активируется при подаче питания на выбранный потребитель, например прикуриватель.
Хотите, я подготовлю продолжение текста в том же стиле для раздела про подключение акустики?
Выбор типа усилителя для подключения без магнитолы
При отсутствии штатной магнитолы оптимальным вариантом становится усилитель с возможностью работы от внешнего источника сигнала, например смартфона, медиаплеера или процессора звука. Такие модели оснащены входами RCA или AUX, а некоторые поддерживают подключение по Bluetooth.
Для систем, где планируется использование только одного источника звука, удобнее выбрать моноблочный усилитель или двухканальный, если подключаются лишь фронтальные динамики. При установке сабвуфера потребуется моноблок с высоким коэффициентом демпфирования, чтобы контролировать ход диффузора.
Если планируется многополосная акустика, лучше рассмотреть четырёх- или пятиканальные модели. Они позволяют подключить фронт, тыл и сабвуфер без дополнительных устройств. В этом случае стоит обратить внимание на встроенные фильтры НЧ и ВЧ, чтобы разгрузить динамики от частот, которые они не воспроизводят.
При выборе важно учитывать заяванную мощность. Усилитель должен соответствовать параметрам динамиков: для среднечастотников и твитеров достаточно 40–80 Вт на канал, для сабвуфера – от 200 Вт и выше. Несоответствие мощности может привести к искажению звука или повреждению оборудования.
Практичным решением станут модели класса D – они компактнее и меньше нагружают бортовую сеть, что особенно актуально для автомобилей без дополнительного аккумулятора.
Необходимые кабели и разъемы для прямого соединения
Для подачи питания на усилитель используется силовой кабель сечением не менее 10 мм² при мощности до 500 Вт. Клеммы на концах кабеля должны быть обжаты для надежного контакта. В цепь питания обязательно устанавливается предохранитель, расположенный не дальше 30 см от аккумулятора.
Заземление выполняется проводом того же сечения, что и силовой кабель, с креплением на металлическую часть кузова, очищенную от краски и ржавчины. Плохое соединение приводит к фону и перегреву усилителя.
Для активации усилителя при отсутствии магнитолы можно использовать кабель-джампер на контакт REM. Его подключают к плюсовой линии через кнопку или реле, что позволяет вручную управлять включением устройства.
Акустические провода для подключения динамиков подбираются по мощности и длине линии, оптимальное сечение – от 2,5 мм². Соединения изолируются термоусадкой или качественной изолентой, чтобы исключить короткое замыкание.

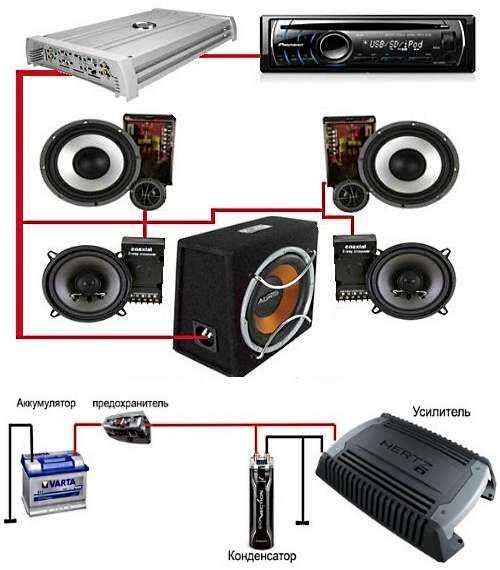

Подключение усилителя к источнику питания автомобиля
Для стабильной работы усилителя требуется прямое подключение к аккумулятору через силовой кабель сечением не менее 20–25 мм². Кабель прокладывают от положительной клеммы аккумулятора, используя предохранитель, установленный не дальше 30 см от клеммы. Номинал предохранителя подбирается в зависимости от потребляемого тока усилителя.
Минусовой провод подключается к кузову автомобиля в месте с надежным контактом металла и отсутствием краски или коррозии. Сечение «массы» должно соответствовать силовому кабелю. Дополнительное использование медных шайб и обработка контакта токопроводящей пастой снижает риск перегрева соединения.
При прокладке кабелей важно избегать близости к топливным магистралям и подвижным элементам. Для защиты от механических повреждений силовой провод помещают в гофру. Питание лучше прокладывать отдельно от сигнальных проводов, чтобы уменьшить вероятность помех.
Если планируется использование конденсатора, его подключают параллельно питанию усилителя на расстоянии не более 30 см от клемм устройства. Это помогает сглаживать перепады напряжения при высоких нагрузках.
Хотите, я аналогично сделаю раздел про подключение сигнальных проводов для этой статьи?
Организация соединения усилителя со смартфоном или плеером
Для передачи аудиосигнала без использования магнитолы применяется прямое подключение мобильного устройства или портативного плеера к усилителю. Такой способ требует выбора подходящего интерфейса и правильной коммутации.
Наиболее распространённые варианты подключения:
- Линейный вход RCA. Для смартфона или плеера понадобится кабель «мини-джек 3,5 мм – RCA». Подключение обеспечивает стабильный аналоговый сигнал, совместимый с большинством автомобильных усилителей.
- USB‑ЦАП. Используется при желании повысить качество звука. Смартфон соединяется через OTG‑кабель с внешним цифро-аналоговым преобразователем, а далее – через RCA к усилителю.
- Bluetooth‑приёмник. Беспроводной способ, который подключается к линейному входу усилителя. Рекомендуется выбирать модели с поддержкой кодеков aptX или LDAC для снижения потерь качества.
При подключении важно учитывать:
- Регулировку громкости лучше выполнять на усилителе, оставив уровень сигнала смартфона близким к максимальному для снижения шумов.
- Кабель следует прокладывать отдельно от силовых проводов, чтобы избежать наводок.
- При использовании Bluetooth-приёмника питание можно организовать от прикуривателя или отдельного USB‑порта.
Такое подключение позволяет управлять воспроизведением с мобильного устройства и получать чистый звук без участия штатной магнитолы.
Настройка уровня входного сигнала без головного устройства
Перед регулировкой усилителя необходимо убедиться, что источник звука – смартфон или плеер – способен выдавать стабильный уровень сигнала. Для этого выставьте громкость на устройстве примерно на 70–80% от максимального значения, что позволит усилителю работать без искажений.
На корпусе усилителя найдите регулятор «Gain» или «Input Level». Поворачивайте его по часовой стрелке постепенно, начиная с минимального положения. При этом контролируйте качество звука через подключённые динамики: отсутствие хрипов и перегрузок укажет на правильное значение.
Если в системе используется активный кроссовер, настройте частотные срезы до подбора уровня входа. Это исключит нагрузку на динамики и обеспечит чистоту звучания.
После первичной регулировки воспроизведите трек с широким динамическим диапазоном и уточните уровень, ориентируясь на баланс между громкостью и отсутствием искажений. Финальная корректировка выполняется небольшими поворотами регулятора, не превышающими четверть оборота.
Подключение акустики напрямую к усилителю
Для подключения акустики напрямую к усилителю необходимо учитывать сопротивление динамиков и мощность усилителя. Несоответствие этих параметров приведет к перегрузке или повреждению оборудования.
Основные этапы подключения:
- Выбор акустических кабелей с достаточным сечением (обычно от 1,5 мм² для коротких расстояний до 2,5 мм² и более при длинных трассах).
- Определение полярности: «+» акустики подключается к «+» выхода усилителя, «-» – к «-«. Нарушение полярности вызовет искажение звука.
- Проверка сопротивления динамиков. Усилители автомобильные обычно работают с нагрузкой 2–4 Ом. Сопротивление акустики не должно быть ниже минимального значения, указанного в характеристиках усилителя.
- Использование клеммных разъемов или пайки для надежного контакта, чтобы избежать потерь сигнала и шума.
При подключении нескольких динамиков важно соблюдать схему подключения:
- Последовательное соединение увеличивает суммарное сопротивление, снижая нагрузку на усилитель, но уменьшает мощность на каждом динамике.
- Параллельное соединение снижает суммарное сопротивление, что увеличивает нагрузку на усилитель. Не допускайте падения сопротивления ниже заявленного минимума усилителя.
Для точной настройки звука следует регулировать уровни на усилителе и проверять нагрев динамиков во время эксплуатации, чтобы исключить перегрузки.
Проверка работы и устранение возможных помех
После подключения усилителя без магнитолы необходимо убедиться в корректной работе системы. Для начала включите питание усилителя и подключите источник звука, например, смартфон или плеер. Проверьте наличие сигнала на выходах акустики, постепенно увеличивая громкость с минимального уровня.
Если появляется шум, гудение или помехи, первым шагом проверьте качество и длину кабелей питания и сигнала. Используйте экранированные RCA-кабели для входного сигнала, чтобы минимизировать электромагнитные наводки. Короткие кабели снижают вероятность помех.
Обязательно выполните правильное заземление усилителя. Неплотный или отсутствующий контакт с массой вызывает фоновый шум. Проверьте надежность крепления кабеля массы на металл кузова автомобиля без краски и ржавчины.
Если гудение сохраняется, осмотрите подключение акустических проводов. Их не должно быть пересечений с силовыми кабелями, особенно рядом с аккумулятором и генератором. Разведите силовые и аудиокабели по разным маршрутам.
Для контроля используйте мультиметр: измерьте напряжение питания усилителя, оно должно соответствовать 12 В с допустимыми колебаниями в пределах ±0,5 В. При скачках питания возможны искажения звука и помехи.
Если источник звука подключен через адаптер с выходом на 3,5 мм, проверьте целостность и качество штекера и кабеля. Изношенный разъем часто становится источником шума.
В случае сохранения проблем примените фильтры подавления помех (например, ферритовые кольца) на силовых и аудиокабелях. Они снижают высокочастотные наводки от бортовой электроники.
В завершение убедитесь, что усилитель не перегревается и корректно регулируются входные уровни сигнала. Некорректные настройки могут приводить к искажениям и повышенному шуму.
Вопрос-ответ:
Можно ли подключить автомобильный усилитель без наличия штатной магнитолы?
Да, подключение усилителя возможно без штатной магнитолы. Для этого используется внешний источник сигнала — например, смартфон, плеер или отдельный медиаплеер. Сигнал передаётся через линейный выход, либо через специальный преобразователь, который подготавливает аудиосигнал для усилителя. Также можно использовать усилители с собственным встроенным входом для аналогового или цифрового сигнала.
Какие кабели и разъемы понадобятся для подключения усилителя без магнитолы?
Основные кабели — это провод питания от аккумулятора, масса (заземление) и аудиокабели для передачи сигнала. Для передачи сигнала обычно используют RCA-кабели, если усилитель поддерживает линейный вход. Если источником сигнала является смартфон, понадобится переходник с 3,5 мм на RCA или специальный адаптер. Также стоит позаботиться о надежных клеммах и предохранителях на линии питания.
Как проверить работу усилителя, если нет магнитолы?
Для проверки работы усилителя без магнитолы используют внешний источник звука, например, смартфон через переходник. Подключив источник к входу усилителя, можно включить питание и постепенно увеличивать громкость. Важно контролировать отсутствие посторонних шумов и искажений. Кроме того, полезно проверить напряжение питания усилителя и надежность всех соединений.
Нужно ли регулировать уровень входного сигнала на усилителе при отсутствии магнитолы?
Да, регулировка входного сигнала важна для получения чистого звука без искажений и шумов. Усилитель часто оснащён регулятором чувствительности (Gain), который нужно настроить под уровень сигнала внешнего источника. Если сигнал слишком слабый — звук будет тихим, если слишком сильный — может появиться искажение. Настройка выполняется методом постепенного увеличения уровня с одновременной проверкой качества звука.
Как правильно подключить акустику к усилителю без магнитолы, чтобы избежать перегрузки?
При подключении акустики напрямую к усилителю важно учитывать мощность динамиков и выходную мощность усилителя. Следует подбирать динамики с сопротивлением, соответствующим рекомендациям усилителя, чтобы избежать перегрева и поломки. Также нужно проверить полярность подключения, чтобы звук был правильным и фазовым. Если усилитель имеет несколько каналов, распределение акустики по ним нужно делать согласно схеме производителя.
