Как припаять aux к магнитоле volvo 850

Volvo 850 – модель с классической аудиосистемой, не оснащённой штатным входом aux. Для подключения внешних аудиоустройств требуется вмешательство в схему магнитолы с использованием пайки. Этот процесс требует аккуратности и базовых навыков работы с электроникой.

В стандартной магнитоле Volvo 850 аудиосигнал проходит через предусилитель, который нужно правильно подключить к aux-входу. Рекомендуется использовать качественный медный провод сечением 0,2-0,5 мм² и паяльник мощностью 25-40 Вт для точной пайки без перегрева деталей.

Перед началом работы важно изучить схему магнитолы и точно определить контакты для подключения сигнала и земли aux. Ошибки в соединениях могут привести к повреждению устройства. Для защиты электроники стоит использовать припой с низким содержанием свинца и флюс без коррозионных компонентов.

Введение aux позволит воспроизводить аудиоконтент с современных смартфонов, плееров и других гаджетов через штатные колонки автомобиля, сохранив удобство управления и качество звука.

Подготовка инструментов и материалов для припайки aux

Для качественного подключения aux к магнитоле Volvo 850 потребуется набор специализированных инструментов и расходных материалов. Минимальный комплект включает паяльник с мощностью 25–40 Вт с тонким жалом для точной пайки контактов. Рекомендуется использовать паяльник с регулировкой температуры, оптимальный режим – около 320–350 °C.

Припой лучше выбрать с содержанием канифоли (флюса) внутри – оловянно-свинцовый (например, ПОС-61) или бессвинцовый марки Sn99,3Cu0,7 с флюсом. Диаметр проволоки припоя – 0,5 мм, что обеспечивает аккуратный слой пайки без излишков.

Для подготовки проводов aux необходим кабель с тремя жилами: левый и правый аудиоканалы, а также общий (земля). Оптимально использовать экранированный аудиокабель с сечением жил 0,22–0,35 мм² для минимизации помех и сохранения качества сигнала.

Дополнительно понадобится набор миниатюрных отверток для разборки магнитолы, кусачки для зачистки проводов и специальный инструмент для снятия изоляции – стриппер или острый нож, позволяющий аккуратно удалить изоляцию, не повредив жилы.

Для надежности соединения рекомендуется иметь термоусадочные трубки соответствующего диаметра (примерно 3–5 мм) для изоляции точек пайки. Также стоит подготовить флюс в виде геля или жидкости, чтобы улучшить смачивание и качество контакта при пайке.

Обязательна подставка или держатель для паяльника и губка для очистки жала. Без своевременной очистки жало быстро загрязняется, ухудшая теплопередачу и качество пайки.

Определение и распиновка контактов aux на магнитоле Volvo 850

Для подключения aux к магнитоле Volvo 850 необходимо точно определить контакты входа аудиосигнала. Заводская магнитола использует стандартный разъем с отдельными каналами для левого и правого аудиосигнала, а также общий минус (землю).

Основные контакты aux располагаются на задней части магнитолы в разъеме ISO или отдельном разъеме для внешних источников звука. Левый канал обычно подключается к контакту с маркировкой L или аналогичной, правый – к R. Общий минус обозначается как GND или маса.

Перед пайкой рекомендуется использовать мультиметр для проверки целостности проводов и подтверждения соответствия контактов. Важно исключить короткие замыкания между каналами и землей.

Если магнитола оснащена дополнительным усилителем, контакты aux могут иметь низкий уровень сигнала (line-in), поэтому важно подключать aux именно к соответствующим входам, а не к выходам громкости или питания.

Распиновка для Volvo 850 обычно следующая: контакт 5 – левый аудиоканал, контакт 6 – правый аудиоканал, контакт 3 или 4 – земля. Но точные номера могут варьироваться в зависимости от модели магнитолы и года выпуска, поэтому желательно проверить схему конкретного устройства.

Подключение aux к неверным контактам может привести к отсутствию звука или повреждению магнитолы, поэтому соблюдение распиновки и проверка контактов обязательны перед пайкой.

Правильная подготовка кабеля aux для пайки

Для надёжного соединения aux кабеля с магнитолой Volvo 850 важна тщательная подготовка провода перед пайкой. От качества подготовки зависит стабильность сигнала и долговечность соединения.

1. Выбор кабеля. Используйте качественный 3.5 мм стерео кабель с медными жилами, диаметром проводников не менее 0.2 мм² для минимизации потерь сигнала.

2. Снятие изоляции. С помощью стриппера или ножа аккуратно снимите внешнюю изоляцию на длину 1.5–2 см, избегая повреждения внутренних жил.

3. Разделение жил. Внутри кабеля обычно три проводника: левый канал, правый канал и общий экран (земля). Разведите жилы для удобства работы и зачистите каждую на 3–5 мм от изоляции.

4. Обработка жил. Скрутите тонкие жилы каждого проводника, чтобы они не распадались при пайке. При необходимости используйте флюс для улучшения смачиваемости.

5. Припайка к штекеру или контактам магнитолы. Перед пайкой нанесите небольшое количество припоя на каждую жилу (напоение), чтобы облегчить последующее соединение.

6. Проверка целостности. После подготовки проводов убедитесь в отсутствии обрывов и коротких замыканий между жилами с помощью мультиметра.

Эти этапы снижают риск плохого контакта, помех и повреждений при эксплуатации aux подключения в Volvo 850.

Техника пайки aux к разъему магнитолы Volvo 850

Для пайки aux к разъему магнитолы Volvo 850 требуется паяльник с мощностью 25-40 Вт и тонкое жало для точной работы с контактами. Используйте припой с содержанием олова не менее 60% и флюс на основе канифоли для улучшения смачивания.

Перед пайкой зачистите провода aux на длину 5-7 мм, удалите изоляцию аккуратно, чтобы не повредить жилы. Скрутите и лудите провода, равномерно распределяя припой по жиле.

Контакты разъема магнитолы подготовьте: очистите от старого припоя и загрязнений, при необходимости нанесите небольшое количество флюса. Разогрейте контакт паяльником, затем подайте припой, добиваясь хорошего сцепления между проводом и контактом.

Паяйте быстро, чтобы избежать перегрева пластмассовых деталей и не повредить плату магнитолы. После пайки дайте соединению остыть естественным образом, не дуньте на него.

Проверяйте качество пайки визуально: шов должен быть блестящим, без трещин и излишков припоя. Убедитесь, что контакты не замыкаются между собой.

После завершения пайки заизолируйте места соединений термоусадочной трубкой или электроизоляционной лентой, чтобы избежать коротких замыканий и механических повреждений.

Проверка соединений и тестирование работы aux

После завершения пайки необходимо проверить целостность и качество контактов. Для этого используйте мультиметр в режиме прозвонки. Проверьте каждый контакт кабеля aux на отсутствие коротких замыканий и обрывов. Особое внимание уделите общему проводу (земле) и контактам левого и правого каналов.

Проверка качества пайки включает визуальный осмотр: пайка должна быть блестящей, без излишков припоя и трещин. Наличие холодных паек снижает надежность и приводит к шумам или прерывистому звуку.

После проверки мультиметром подключите aux-кабель к магнитоле Volvo 850 и к источнику звука. Включите магнитолу в режим AUX, если предусмотрено, и воспроизведите аудиотрек. Звук должен быть чистым, без искажений, помех и перебоев. Если звук отсутствует или нестабилен, повторно проверьте соединения, уделяя внимание правильному расположению контактов согласно распиновке.

Если магнитола не переключается автоматически на вход aux, проверьте наличие режима вручную в меню или используйте дополнительный переходник, совместимый с Volvo 850. Для более точной диагностики подключите наушники или другой аудиоисточник, чтобы исключить неисправности в кабеле или разъеме.

Заключительный этап – надежная фиксация кабеля и изоляция мест пайки. Используйте термоусадочную трубку или электроизоляционную ленту для предотвращения замыканий и механических повреждений при эксплуатации.

Безопасные методы изоляции и закрепления припаянных проводов

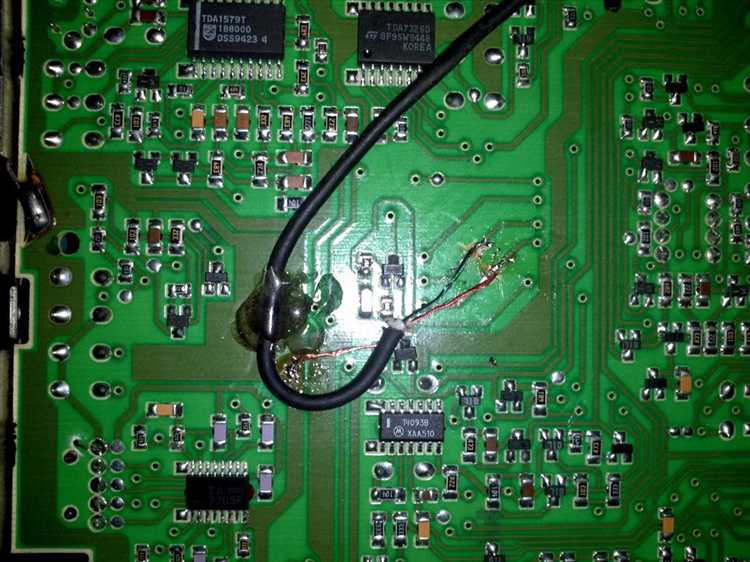

После пайки aux к магнитоле Volvo 850 необходимо надежно изолировать соединения. Оптимальный вариант – термоусадочная трубка. Она плотно облегает место пайки, предотвращая короткое замыкание и защищая от влаги. Перед установкой трубку следует надеть на провод и только после пайки прогреть феном или зажигалкой с небольшой дистанции для усадки.

Если термоусадки нет, допустимо использовать качественный электроизоляционный скотч, но важно накручивать его с небольшим натягом и в несколько слоев, чтобы избежать попадания влаги и обеспечить механическую защиту.

Для фиксации проводов внутри магнитолы или под панелью применяют пластиковые стяжки (хомуты). Они удерживают кабели в нужном положении, уменьшая нагрузку на пайку и предотвращая вибрации, которые могут привести к разрывам.

Дополнительно рекомендуется закрепить провода клеем-расплавом в местах прохождения через отверстия или рядом с фиксирующими элементами, чтобы избежать трения о металлические детали и изломов.

Обязательно оставляйте небольшой запас провода у места пайки – не натягивайте кабели слишком сильно. Это снизит риск повреждений при вибрациях и движениях машины.
