Как проще всего убрать помехи с радио

Появление помех в радиоприёмнике может быть связано с неисправными электроприборами, плохим контактом антенны, неправильной разводкой проводов или внешними источниками электромагнитных наводок. Если звук в эфире сопровождается треском, фоном или щелчками, устранение проблемы начинается с проверки источников питания и подключения антенны.

Первым шагом следует отключить все бытовые приборы, включая зарядные устройства, люминесцентные лампы и роутеры, чтобы исключить локальные источники помех. Особенно часто шумы вызывает неэкранированный блок питания с импульсной схемой. Если после отключения устройств шум исчезает – проблема найдена.

Контакт антенны с радиоприёмником должен быть надёжным. Окисленные разъёмы или плохая пайка могут вносить искажения в сигнал. Рекомендуется прочистить разъёмы спиртом и убедиться в плотности соединения. При использовании внешней антенны важно правильно её ориентировать по направлению к передающей станции.

Если радио используется в автомобиле, источником шума может быть генератор или система зажигания. В этом случае помогает установка фильтров подавления помех на питание или замена высоковольтных проводов на экранированные. Также имеет смысл проверить массу магнитолы – плохое заземление часто вызывает паразитные звуки.

Для домашних радиоприёмников хорошим решением может стать ферритовое кольцо на проводе питания. Оно снижает высокочастотные наводки, особенно если провод проходит рядом с электроприборами. Такие кольца недорогие и не требуют специальных навыков для установки.

Если радиостанция принимается плохо из-за слабого сигнала, используйте усилитель антенны или более длинную антенну. Недорогие телескопические модели подходят для УКВ-диапазона, а для длинных и средних волн можно использовать простую проволоку длиной 5–10 метров, выведенную за пределы помещения.

Определение типа и источника радиопомех

Перед началом устранения помех необходимо определить их характер и источник. Это поможет избежать ненужных затрат и сосредоточиться на решении конкретной проблемы.

• Импульсные помехи – кратковременные сигналы, возникающие при включении или выключении бытовых приборов: холодильников, люминесцентных ламп, пылесосов. Часто сопровождаются щелчками или треском в радиоприёмнике.
• Широкополосные помехи – устойчивый фоновый шум, похожий на шипение. Причиной может быть неисправный блок питания, Wi-Fi роутер, зарядное устройство или неисправная электропроводка.
• Гармонические помехи – повторяющиеся звуковые сигналы с постоянной частотой. Возникают от телевизоров, компьютерных мониторов, импульсных блоков питания.

Для выявления источника используется простой тест:

1. Выключить все электроприборы в доме, включая зарядные устройства, лампы и бытовую технику.
2. Включить радио на проблемной частоте и медленно включать приборы по одному. При появлении помех – источник найден.
3. Если радио ловит сигнал нормально на улице, но с шумами внутри помещения, проблема, вероятно, в электросети или бытовом приборе.

Дополнительно рекомендуется использовать переносной радиоприёмник. Это позволяет с большей точностью локализовать источник, двигаясь по помещению и наблюдая за изменениями уровня помех при приближении к определённым объектам.

Проверка состояния антенны и её соединений

Сначала нужно визуально осмотреть антенну. Трещины на корпусе, коррозия, обломанные элементы или следы перегиба кабеля указывают на необходимость замены. Особенно часто проблемы возникают в местах крепления антенны к кузову или корпусу устройства.

Проверьте, надёжно ли закреплена антенна. Неплотный контакт с массой ухудшает приём. Очистите место крепления от окислов и ржавчины, при необходимости обработайте контакты мелкозернистой наждачной бумагой и нанесите проводящую смазку.

Разъёмы между антенной и приёмником должны быть плотно вставлены без люфта. Отсоедините коаксиальный кабель, осмотрите центральную жилу и обжим – окисление, механические повреждения и слабая посадка на штекер вызывают потери сигнала.

Проверьте целостность кабеля: изгибы, трещины, следы перегрева или защемления свидетельствуют о повреждении. Даже частичный перелом экранирующей оплётки снижает уровень приёма и способствует возникновению шумов.

При наличии мультиметра можно измерить сопротивление между центральной жилой и оплёткой кабеля – оно должно стремиться к бесконечности. Низкое сопротивление говорит о коротком замыкании. Также проверьте наличие обрыва: подключив щупы мультиметра к обоим концам кабеля, убедитесь в непрерывности сигнальной линии.

Если используется активная антенна, убедитесь в наличии питания на её усилителе. Отсутствие напряжения (обычно 12 В) делает антенну неработоспособной. Проверьте предохранитель и цепь питания, при необходимости замените или восстановите соединение.

Замена или экранирование антеннного кабеля

Повреждённый или неэкранированный антеннный кабель часто становится причиной стабильных радиопомех. Сигнал ослабляется или искажается при попадании внешних электромагнитных наводок, особенно вблизи источников переменного тока, зарядных устройств, компьютеров и автомобилей.

Рекомендуется использовать коаксиальный кабель с плотной оплёткой из медной или алюминиевой фольги в сочетании с плетёной жилой. Минимальный уровень экранирования – 90%. Типичные марки: RG-58, RG-59 или более защищённый RG-6. Длина кабеля должна быть минимально необходимой, чтобы сократить потери и снизить вероятность наводок.

• При полной замене убедитесь, что разъёмы плотно обжаты и не имеют люфта.
• Не допускайте перегибов и натяжения кабеля – это нарушает его структуру и ухудшает экранирующие свойства.
• Прокладывайте кабель вдали от источников питания и сетевых шнуров.

Если замена невозможна, допустимо внешнее экранирование. Для этого можно использовать:

1. Медную фольгу, обмотанную вокруг кабеля с заземлением на корпус устройства или антенны.
2. Гофрированную металлическую трубку (гильзу), через которую пропускается кабель – особенно в автомобилях или рядом с промышленным оборудованием.

После экранирования важно проверить сопротивление между экраном и заземлением. Оно должно быть минимальным. При использовании нескольких кусков кабеля необходимо обеспечить непрерывность экрана по всей длине.

Фильтрация питания радиоприёмника от наводок

Наведённые помехи в цепи питания могут возникать из-за импульсных блоков питания, силовых линий рядом с проводами питания приёмника, нестабильного заземления. Основная задача – отделить полезное напряжение от высокочастотных наводок.

Простейшее решение – установка LC-фильтра на входе питания. Например, последовательно включённый дроссель на 10–100 мкГн и параллельно конденсатор ёмкостью 1000–4700 мкФ на 25–35 В (для 12-вольтовой цепи). Такой фильтр отсекает ВЧ-помехи от импульсных источников.

При использовании приёмника с питанием от USB рекомендуется установить ферритовое кольцо (тип 43 или 61) на кабель, сделав 5–7 витков. Это снизит уровень помех от компьютеров, зарядных устройств и других цифровых источников.

Если приёмник питается от батареи, но в него встроен преобразователь напряжения, эффективной мерой будет установка SMD-дросселя (например, 100 мкГн, тип 0805 или 1206) и керамического конденсатора 0,1 мкФ как минимум. Это уменьшит излучаемые наводки внутри самого устройства.

Для сетевых источников питания желательно использовать сетевые фильтры с общей индуктивностью и X/Y-конденсаторами. Их можно извлечь из старых блоков питания ПК или купить готовые модули. Такие фильтры особенно полезны в многоквартирных домах с высоким уровнем электромагнитного шума.

Если после всех мер сохраняется фоновая помеха, целесообразно проверить заземление корпуса радиоприёмника и цепь «общего» провода. Часто наводки распространяются именно по ним.

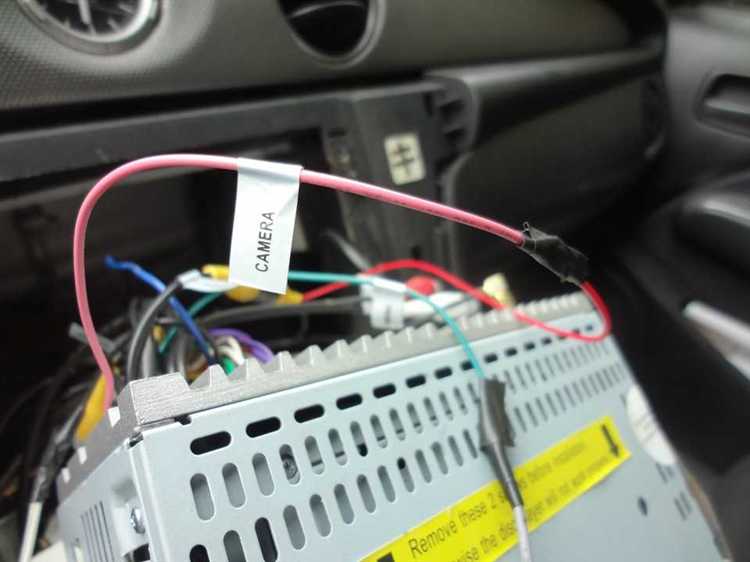

Устранение помех от бытовых электроприборов

Наиболее частые источники радиопомех в квартире – импульсные блоки питания, зарядные устройства, светодиодные лампы с дешёвыми драйверами, индукционные плиты, стиральные машины и холодильники с инверторными моторами. Эти устройства создают высокочастотные наводки, которые передаются через электросеть или по воздуху.

Первым шагом стоит отключить подозрительные электроприборы по очереди и проверить, исчезает ли помеха. Если источник найден, его можно заменить на аналог без импульсного преобразователя или с улучшенной фильтрацией.

Для снижения помех, передаваемых по сети, устанавливаются сетевые фильтры (EMI-фильтры) между розеткой и прибором. Простейший вариант – фильтр с дросселем и конденсатором на 250 В. Также помогают сетевые удлинители с встроенной фильтрацией, особенно те, которые оснащены LC-фильтрами.

Радиоприёмник лучше подключать к отдельной линии электропитания, по возможности без соседства с бытовыми приборами. Использование стабилизатора напряжения с фильтрацией также снижает уровень помех.

Если помехи передаются по воздуху, помогает экранирование приёмника или его размещение вдали от работающих электроприборов. Особенно эффективен металлический корпус, соединённый с «землёй» через фильтрующий элемент.

В некоторых случаях помогает установка ферритовых колец на кабели электропитания и антенны. Они подавляют высокочастотные компоненты помех, не влияя на работу самого приёмника.

Использование ферритовых колец и фильтров

Ферритовые кольца применяются для подавления высокочастотных помех, возникающих на кабелях питания и антеннах. Их монтаж заключается в намотке или пропускании кабеля через ферритовое кольцо, что увеличивает индуктивное сопротивление и снижает уровень наведённого шума.

Для оптимального результата выбирают кольца с материалом, рассчитанным на частоты от 10 МГц до 1 ГГц. При намотке важно соблюдать плотность витков: от 3 до 5 витков обеспечивают эффективное гашение помех без существенного влияния на полезный сигнал.

Фильтры на ферритах бывают двух типов: кольцевые (тороидальные) и цилиндрические клипсы. Клипсы проще монтировать на уже проложенный кабель, кольца удобнее использовать при изготовлении или замене проводки.

Фильтры разделяются по частотному диапазону и уровню подавления. Для радиоприёмников в диапазоне УКВ и КВ подходят фильтры с характеристиками затухания от 20 до 40 дБ в диапазоне 30-300 МГц.

Использование фильтров комбинируется с экранированием и правильным расположением кабелей, что повышает эффективность устранения помех.

При выборе ферритовых элементов стоит обратить внимание на маркировку материала (например, 31, 43, 61), где цифры обозначают свойства для разных частот. Материал 43 считается универсальным для широкого спектра помех в бытовой радиоаппаратуре.

Для усиления подавления помех целесообразно использовать несколько колец на одной линии с интервалом 20–30 см, а также сочетать с конденсаторами для создания LC-фильтра.

Настройка положения антенны для приёма без шумов

Антенну необходимо разместить максимально высоко и вдали от источников электромагнитных помех – бытовых приборов, электрических щитов, проводов высокого напряжения. Высота над уровнем земли влияет на качество сигнала: увеличение высоты на 1–2 метра может значительно снизить уровень шумов.

Ориентируйте антенну в сторону передающей станции. Для направленных антенн используйте плавный поворот с шагом 10–15 градусов, фиксируя положение с наименьшими шумами. При использовании всенаправленной антенны стоит избегать расположения рядом с металлическими объектами, которые создают отражения и интерференцию.

Проверяйте состояние крепления и отсутствие механических повреждений кабеля и разъёмов – плохой контакт увеличивает шумы. Если возможна смена антенны, используйте модели с высоким коэффициентом усиления и низким уровнем собственных шумов.

Проводите настройку в тихое время суток, когда радиопомехи минимальны. Если помехи сохраняются, экспериментируйте с длиной и типом кабеля, чтобы минимизировать индуктивные и емкостные наводки.

Вопрос-ответ:

Почему после установки новой антенны на радиоприёмнике появились сильные помехи, и как это исправить?

Часто причиной появления помех после установки новой антенны становится неправильное её положение или подключение. Проверьте качество контактов — ослабленные или окисленные соединения ухудшают приём и создают шумы. Также важно подобрать антенну, подходящую для вашего диапазона частот. Если антенна слишком длинная или короткая, это приводит к снижению избирательности. Попробуйте изменить ориентацию антенны и избегайте близости к металлическим предметам и источникам электромагнитных излучений. Эксперимент с углом наклона и направлением помогает снизить уровень помех.

Можно ли уменьшить помехи в радио при помощи простых домашних средств без покупки дорогого оборудования?

Да, есть несколько способов снизить помехи, не тратя деньги на специализированные устройства. Например, использование ферритовых колец, которые можно надеть на кабель питания или антенный провод, снижает наведённые помехи. Экранирование антеннного кабеля фольгой или алюминиевой сеткой также помогает блокировать помехи. Важно проверить исправность электроприборов в доме, так как неисправная техника часто становится источником шумов. Перемещение радиоприёмника подальше от таких приборов и от источников электромагнитных помех может значительно улучшить качество сигнала.

Как быстро определить источник помех в радиоприёме и что сделать, чтобы их минимизировать?

Определить источник помех можно с помощью пошагового отключения потенциальных причин. Начните с отключения всех бытовых электроприборов в комнате — если шум пропадает, значит, помеха исходит от них. Также полезно проверить проводку на наличие коротких замыканий и неисправностей. Для уточнения можно использовать радиоприёмник с переносной антенной и по мере перемещения наблюдать за изменением уровня помех. После выявления источника стоит либо отдалить от него радиоприёмник, либо устранить неисправность техники, либо использовать фильтры и экраны для снижения воздействия на приём.

Какое влияние на появление помех оказывает качество питания радиоприёмника и как его улучшить без сложных устройств?

Плохое качество питания часто вызывает наводки и шумы в радиоприёмнике. В некоторых случаях сетевые фильтры или нестабильное напряжение приводят к появлению помех. Для снижения шума можно использовать простые LC-фильтры, собранные из доступных компонентов, или установить дополнительные конденсаторы параллельно питающей линии для сглаживания пульсаций. Проверка и улучшение заземления также помогает снизить уровень наводок. Иногда помогает использование отдельного адаптера питания с низким уровнем помех или аккумуляторного источника, если это возможно.
