Как снять стартер е34 м50

Стартер на двигателе M50, установленном на BMW E34, расположен с задней стороны блока цилиндров, в районе стыка с коробкой передач. Доступ к нему затруднён, особенно на моделях с автоматической трансмиссией, где свободного пространства меньше. Перед началом работ потребуется обеспечить доступ снизу автомобиля и частично демонтировать впускной коллектор, если мешает подводка кабелей или шлангов.

Для выполнения работ понадобится комплект головок с трещоткой, удлинители, карданный переходник, а также ключи на 10, 13 и 17 мм. Необходимо заранее отключить минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при снятии силового кабеля со стартера. Важно помнить, что болты крепления стартера проходят через картер коробки и фиксируются гайками с противоположной стороны, что требует работы с двух сторон одновременно.

При демонтаже необходимо учитывать, что проводка к стартеру состоит из силового провода и управляющего с клеммой «15». Не стоит тянуть за провода при отсоединении – разъёмы фиксируются и требуют аккуратного снятия. Также рекомендуется предварительно обработать резьбовые соединения проникающей смазкой, особенно если стартер не снимался длительное время. После извлечения стартера следует осмотреть посадочное место на наличие загрязнений и износа направляющих втулок.

Как снять стартер с BMW E34 с мотором M50

Перед началом работ отключи минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Далее потребуется получить доступ к стартеру, который расположен с задней стороны двигателя, вблизи стыка с коробкой передач. Работу удобнее выполнять снизу, на подъёмнике или яме.

Порядок демонтажа:

1. Сними впускной коллектор или его часть, если доступ ограничен (для моделей с установленным ASC+T).
2. Снизу автомобиля найди стартер – он закреплён двумя болтами под ключ на 17 мм. Один из них может быть закручен со стороны коробки и имеет доступ только сверху, через удлинители и кардан.
3. Открути плюсовой провод питания стартера (10 или 13 мм, в зависимости от модели) и управляющий провод с клеммой (обычно плоская фишка).
4. Открути крепёжные болты стартера. Верхний болт чаще всего затянут с усилием и требует длинного воротка с удлинителем. Нижний болт доступен проще.
5. Аккуратно вынь стартер между двигателем и кузовом. При необходимости отведи жгут проводки или шланги, не повреждая их.

После снятия осмотри состояние зубьев бендикса и корпуса. При наличии трещин или износа рекомендуется заменить стартер. Перед установкой нового элемента очисти посадочное место и проверь контактные поверхности массы. Болты затяни с моментом около 45–50 Н·м.

Подготовка инструментов и отключение аккумулятора

Перед началом работ необходимо подготовить набор инструментов: трещотку с удлинителем, головки на 13 и 17 мм, рожковый ключ на 10 мм, отвертку с плоским шлицем и перчатки для защиты рук. Также может понадобиться универсальный шарнир для доступа к труднодоступным болтам стартера.

Дополнительно рекомендуется убедиться в отсутствии остаточного напряжения: включить ближний свет фар на несколько секунд после снятия минусовой клеммы. Это разрядит возможные остатки заряда в системе.

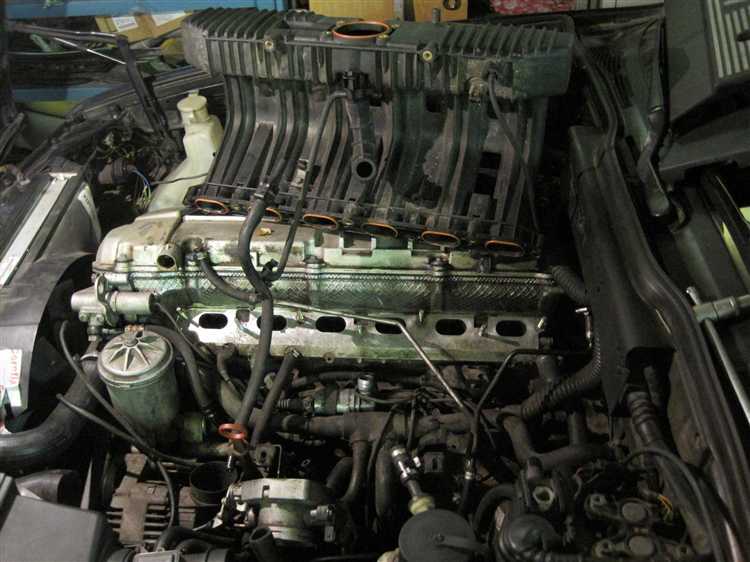

Демонтаж впускного коллектора для доступа к стартеру

Для снятия стартера на BMW E34 с двигателем M50 необходимо демонтировать впускной коллектор, так как он ограничивает доступ к верхнему крепежу агрегата. Работы проводятся на остывшем двигателе.

1. Сбросить давление в топливной системе, отсоединив предохранитель бензонасоса и заведя двигатель до остановки. После этого выключить зажигание и вернуть предохранитель на место.
2. Снять пластиковый декоративный кожух с верхней части коллектора (если установлен).
3. Отключить разъёмы с форсунок, датчиков температуры и положения дроссельной заслонки, а также от вентиляции картера.
4. Освободить жгут проводки от креплений к коллектору, аккуратно отложить его в сторону.
5. Отсоединить вакуумные шланги, включая подвод к усилителю тормозов и регулятору давления топлива. Маркировать каждый шланг для последующей правильной сборки.
6. Открутить трубку подачи топлива от рампы, предварительно подложив ветошь для сбора возможных остатков бензина.
7. Снять тросик акселератора с рычага дроссельного узла и отвести его в сторону.
8. Открутить крепёжные гайки коллектора к головке блока цилиндров (всего 10 штук), применяя торцевую головку с удлинителем.
9. Аккуратно снять коллектор, отведя его вверх и в сторону. Обратить внимание на сохранность прокладок и контроль попадания посторонних предметов в каналы.

После снятия коллектора открывается прямой доступ к болтам крепления стартера и электропроводке. Работу следует проводить в чистоте, исключая попадание грязи во впускные каналы двигателя.

Определение расположения и крепления стартера на двигателе M50

Стартер на двигателе M50 установлен с тыльной стороны блока цилиндров, ближе к стыку с коробкой передач. Он располагается в верхней части колокола сцепления, в районе между двигателем и моторным щитом. Для доступа к нему необходимо осмотреть пространство между двигателем и кузовом со стороны моторного отсека, а также при необходимости – снизу автомобиля.

Крепление стартера осуществляется при помощи двух болтов под головку E14, проходящих через картер сцепления. Верхний болт может быть плохо виден и доступен только снизу или через пространство, освобожденное после снятия впускного коллектора. Нижний болт проще найти при работе снизу автомобиля, особенно после демонтажа защит картера и отводов проводки.

К стартеру также подсоединяются силовые провода: толстый кабель от аккумулятора (на клемму 30) и управляющий провод от замка зажигания (на клемму 50). Оба подключаются со стороны блока и крепятся гайками, поэтому потребуется накидной ключ на 13 мм для силового провода и на 8 мм – для управляющего. Перед отсоединением проводов необходимо убедиться, что аккумулятор отключен.

Обратное крепление стартера может быть выполнено с использованием длинных шпилек с гайками или болтов с резьбой в корпусе стартера – это зависит от конкретной модификации. В любом случае необходимо заранее приготовить трещотку с удлинителями и головки типа E (торкс внешнего профиля), так как пространство ограничено, особенно при работе сверху.

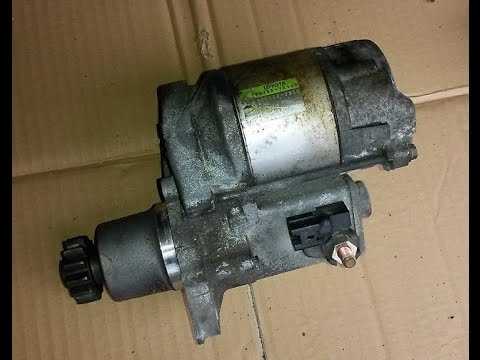

Откручивание верхнего и нижнего болтов крепления стартера

На двигателе M50 стартер крепится двумя болтами с резьбой М10. Верхний болт расположен со стороны коробки передач, доступ к нему затруднён из-за впускного коллектора и жгута проводки. Нижний болт находится ближе к днищу и более доступен снизу.

Верхний болт чаще всего затянут с усилием, приближенным к 60 Н·м. Для его откручивания потребуется длинный вороток или трещотка с удлинителем не менее 400 мм. Лучше всего подлезать к нему с помощью карданного шарнира и головки на 17 мм, заведя инструмент с левой стороны двигателя между коллектором и щитом моторного отсека. Если болт заржавел, обработай резьбу проникающей смазкой и подожди 10–15 минут перед повторной попыткой.

Нижний болт расположен ближе к переднему подрамнику и хорошо виден снизу после снятия защиты картера. Он также имеет головку под ключ на 17 мм и может быть снят стандартной трещоткой с коротким удлинителем. В некоторых случаях для упрощения доступа удобно использовать головку с трещоточным накидным ключом. После откручивания болт не выпадет сам – его нужно аккуратно извлечь, придерживая стартер другой рукой, чтобы избежать перекоса.

Перед выкручиванием обоих болтов убедись, что все разъёмы и кабели отсоединены, а двигатель остыл – это упростит работу и снизит риск повреждений.

Отсоединение проводов питания и управляющего сигнала

Перед снятием стартера необходимо отключить питание и управляющий сигнал. Стартер на BMW E34 с мотором M50 подключается через два основных провода: толстый кабель питания от аккумулятора и тонкий провод управления, идущий от замка зажигания через реле.

Толстый кабель с медной жилой подключён к шпильке на корпусе втягивающего реле. Для его отсоединения потребуется ключ на 13. Перед этим следует убедиться, что аккумулятор отключён, чтобы избежать короткого замыкания. После откручивания гайки провод аккуратно отводится в сторону.

Управляющий провод фиксируется к отдельному контакту с помощью плоской клеммы. Её следует снимать, потянув за пластиковый корпус разъёма, не прикладывая усилие к самому проводу. При наличии коррозии или окислов рекомендуется предварительно обработать соединение проникающей смазкой.

После отсоединения проводов важно проверить целостность изоляции и клемм. Повреждённые участки подлежат ремонту до установки нового или отремонтированного стартера.

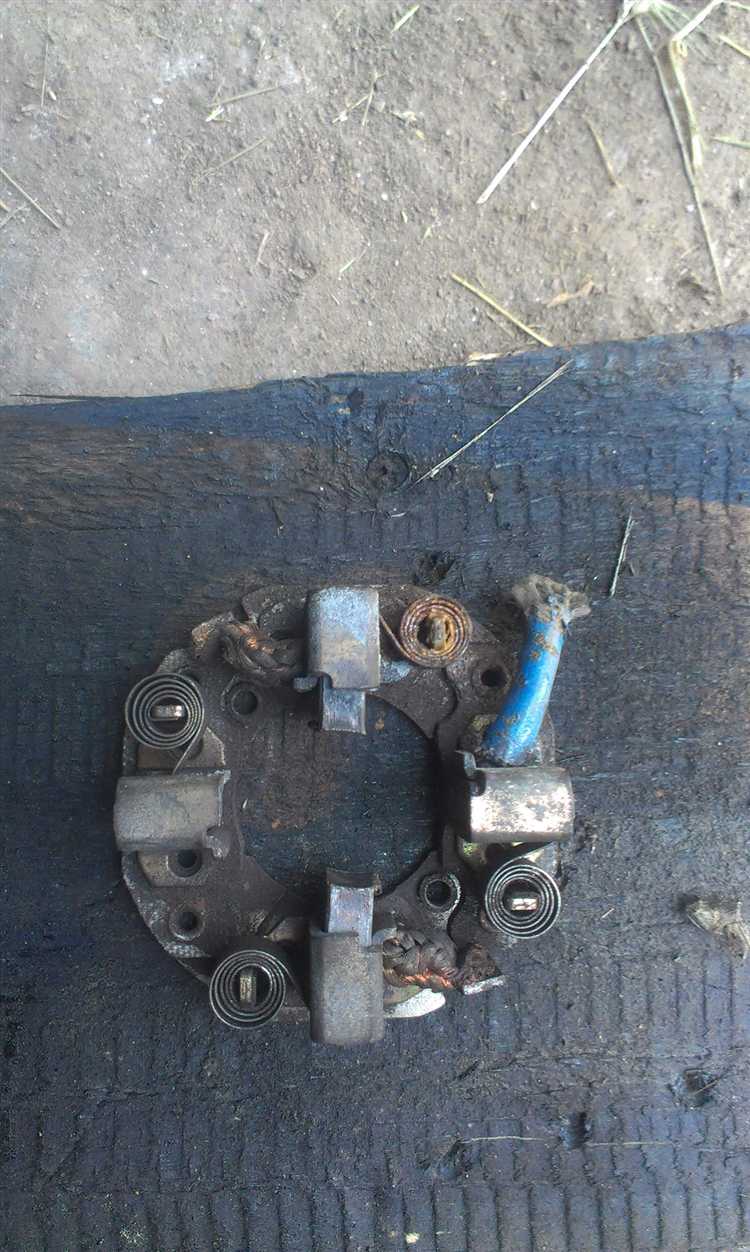

Извлечение стартера из моторного отсека и проверка состояния

После отсоединения всех электрических разъёмов и демонтажа крепёжных болтов, стартер можно аккуратно извлечь. На двигателе M50 стартер выходит через пространство между мотором и перегородкой кузова, ближе к стороне пассажира. Для этого потребуется освободить достаточно места, отведя в сторону жгут проводки и, при необходимости, отодвинув вакуумные шланги.

Перед извлечением стоит убедиться, что ничто не мешает выходу корпуса стартера. Его необходимо слегка покачивать, вытягивая назад и вверх. Важно не повредить соседние элементы, особенно пластиковые патрубки и разъёмы, расположенные вблизи задней части двигателя.

После снятия визуально осматривают корпус стартера на наличие повреждений, трещин и следов перегрева. Проверку состояния начинают с клемм: они не должны быть оплавлены или сильно окислены. Также обращают внимание на состояние зубьев бендикса – износ или сколы могут вызывать проблемы при запуске двигателя. При необходимости стартер проверяют на стенде, замеряя потребление тока и скорость вращения.

Если стартер неисправен, имеет смысл заменить его на оригинальный или восстановленный, совместимый с моделью BMW e34 и мотором M50. Повторная установка осуществляется в обратном порядке с соблюдением усилия затяжки болтов крепления.

Вопрос-ответ:

Какие инструменты понадобятся для снятия стартера с BMW E34 с мотором M50?

Для выполнения задачи потребуются гаечные ключи и головки на 13 и 17 мм, трещотка с удлинителем, отвертка с плоским жалом и комплект головок Torx. Кроме того, полезно иметь съемник для разъединения электрических разъемов и изоленту для маркировки проводов. Рекомендуется подготовить перчатки для защиты рук и средство для очистки деталей от грязи и масла.

Как правильно отсоединить провода от стартера, чтобы не повредить электропроводку?

Перед началом работы нужно отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Далее следует аккуратно отсоединить толстый силовой провод и управляющий сигнал с помощью отвертки или съемника, удерживая разъемы за пластиковые части, а не за провода. Если разъемы закисли или прикипели, можно использовать проникающую смазку. Помечайте провода метками, чтобы потом правильно их подключить. В процессе работы избегайте рывков и натяжения проводов, чтобы не повредить изоляцию и контакты.
