Переменный резистор как делитель напряжения

Переменный резистор – это компонент, позволяющий изменять сопротивление в цепи плавно и с высокой точностью. Использование его в качестве делителя напряжения обеспечивает возможность точной регулировки выходного уровня напряжения без изменения входных параметров источника питания.

Ключевым преимуществом переменного резистора является его способность обеспечивать линейную или нелинейную характеристику изменения напряжения в зависимости от конструкции. Например, потенциометры с линейной шкалой применяются для точной настройки аналоговых сигналов, тогда как логарифмические – в аудиотехнике для регулировки громкости.

Практическое применение переменного резистора в делителе напряжения требует учета максимальной мощности, рассеиваемой на резисторе, и минимального шума, который может влиять на точность выходного сигнала. Рекомендуется выбирать номинал переменного резистора с учетом входного сопротивления последующих каскадов и рабочей частоты сигнала.

Принцип работы переменного резистора как делителя напряжения

Переменный резистор представляет собой резистивный элемент с подвижным контактным элементом (ползунком), который скользит по сопротивляющей поверхности. Это позволяет изменять эффективное сопротивление двух участков цепи.

Когда переменный резистор включен в цепь как делитель напряжения, напряжение на выходе снимается с ползунка относительно одного из концов резистора. При этом суммарное напряжение на всей длине резистора остается постоянным, а напряжение на каждом участке пропорционально его сопротивлению.

• Обозначим общее сопротивление переменного резистора как R, а положение ползунка как коэффициент k, где k изменяется от 0 до 1.
• Тогда сопротивление от начала резистора до ползунка составляет R1 = k × R, а от ползунка до конца – R2 = (1 – k) × R.
• При подаче входного напряжения U на концы резистора выходное напряжение Uвых на ползунке будет равно Uвых = U × R2 / (R1 + R2) = U × (1 – k).

Таким образом, изменение положения ползунка напрямую изменяет отношение сопротивлений, что позволяет плавно регулировать выходное напряжение в диапазоне от 0 до U.

Для обеспечения стабильной работы и минимальных потерь рекомендуется использовать резисторы с линейной характеристикой сопротивления и выбирать номинал, который соответствует требуемому диапазону токов и напряжений.

Важный момент – нагрузка, подключенная к выходу делителя напряжения. Чтобы избежать существенного искажения выходного сигнала, входное сопротивление нагрузки должно быть значительно выше выходного сопротивления делителя, то есть:

1. Выходное сопротивление делителя определяется как сопротивление участка между ползунком и одним из концов резистора.
2. Если нагрузка имеет низкое сопротивление, происходит снижение выходного напряжения из-за деления напряжения на нагрузке.
3. Для точного регулирования напряжения рекомендуется применять буферный повторитель или выбирать нагрузку с сопротивлением в 10 раз выше сопротивления участка резистора.

Итог: переменный резистор как делитель напряжения реализует плавную регулировку напряжения благодаря изменению отношения сопротивлений между ползунком и концами, при условии правильного выбора номинала и учета влияния нагрузки.

Выбор типа переменного резистора для делителя напряжения

• Номинальное сопротивление. Оно должно соответствовать входному сопротивлению последующих цепей и обеспечивать требуемый диапазон выходного напряжения. Обычно выбирают резисторы с номиналом от 1 кОм до 100 кОм, при этом слишком низкое сопротивление увеличивает ток потребления, а слишком высокое – повышает уровень шума и нестабильность.
• Мощность рассеяния. Переменный резистор должен выдерживать мощность, рассчитанную по формуле P = U² / R, где U – максимальное напряжение на резисторе, R – сопротивление. Для точных делителей напряжения часто достаточно 0,25–0,5 Вт, однако в высокомощных цепях выбирают резисторы с запасом по мощности до 1 Вт и выше.
• Тип регулировки. Для делителей напряжения применяют как однооборотные, так и многооборотные резисторы. Однооборотные подходят для быстрого грубого подбора уровня, многооборотные обеспечивают более точную и стабильную настройку выходного напряжения.
• Механический тип и качество. Проводные (многооборотные) переменные резисторы предпочтительны для высокоточных схем из-за устойчивости к дрейфу и износу. Слайдерные резисторы удобны для интерфейсов с быстрым изменением, но имеют меньший ресурс и подвержены загрязнениям.
• Линейность характеристики. Для равномерного изменения выходного напряжения по движению ручки выбирают резисторы с линейной (тип B) характеристикой. Если требуется нелинейное управление, например, для звуковых регуляторов, используют логарифмические (тип A) или обратные логарифмические (тип C).

С учетом вышеперечисленных критериев, оптимальный выбор переменного резистора для делителя напряжения формируется исходя из конкретных условий эксплуатации, требований к точности и долговечности.

Расчет параметров делителя напряжения с переменным резистором

Начинают с выбора рабочего напряжения питания Uпит и требуемого диапазона регулировки выходного напряжения. Выходное напряжение делителя рассчитывается по формуле:

Uвых = Uпит × (Rрег / (Rрег + Rост)),

где Rрег – сопротивление переменного резистора, изменяемое пользователем, а Rост – сопротивление оставшейся части цепи делителя. В простейшем случае Rост = R — Rрег.

Для обеспечения максимальной точности и стабильности сигнала важно, чтобы общее сопротивление переменного резистора было значительно выше внутреннего сопротивления нагрузки, подключенной к выходу делителя, минимально влияя на выходное напряжение. Обычно выбирают R в диапазоне от 1 кОм до 100 кОм в зависимости от нагрузки и допустимых потерь мощности.

Для расчета мощности, рассеиваемой на переменном резисторе, используют формулу P = Uпит² / R. Чтобы избежать перегрева и выхода из строя, номинал по мощности должен иметь запас минимум в 20-30% от расчетной.

Если необходим линейный или логарифмический характер регулировки, следует выбирать тип переменного резистора соответственно и корректировать номиналы с учетом его кривой изменения сопротивления.

Для точного подбора выходного напряжения при фиксированном положении переменного резистора рекомендуется дополнительно учитывать разброс номиналов резисторов и влияния температуры, особенно в критичных схемах.

Влияние нагрузки на работу делителя напряжения с переменным резистором

Делитель напряжения с переменным резистором проектируется исходя из предположения о бесконечно большой нагрузочной емкости, то есть без учета влияния подключенной нагрузки. В реальности нагрузка, подключенная к выходу делителя, создает дополнительный параллельный резистор, изменяющий итоговое сопротивление и искажая уровень выходного напряжения.

Если нагрузка обладает сопротивлением R_н, подключенным параллельно нижнему плечу переменного резистора R₂, эффективное сопротивление этого плеча уменьшается по формуле: R_эфф = (R₂ × R_н) / (R₂ + R_н). Соответственно, выходное напряжение U_вых снижается по сравнению с расчетным, основанным на идеальном делителе без нагрузки.

Для минимизации влияния нагрузки рекомендуется выбирать общее сопротивление делителя значительно ниже сопротивления нагрузки. Практическое соотношение – сопротивление нагрузки должно быть не менее в 10 раз выше суммарного сопротивления делителя, чтобы ошибка не превышала 10%. Например, при сопротивлении переменного резистора 10 кОм нагрузка должна иметь сопротивление не менее 100 кОм.

Альтернативно можно использовать буферный повторитель напряжения на операционном усилителе, который обеспечивает высокий входной импеданс и практически исключает влияние нагрузки на выходной сигнал делителя.

В проектах с критичной точностью измерений напряжения стоит учитывать и тепловые дрейфы сопротивлений, так как изменение сопротивления нагрузки из-за температуры также влияет на выходное напряжение делителя.

Подключение переменного резистора в цепь делителя напряжения

При подключении важно учитывать номинальную мощность резистора. Если нагрузка подключена непосредственно к ползунку, ток через резистор будет зависеть не только от входного напряжения, но и от сопротивления нагрузки. Для предотвращения перегрева сопротивление переменного резистора и схема подключения должны быть рассчитаны на максимальный рабочий ток.

Регулировка выходного напряжения с помощью переменного резистора

Переменный резистор включается в цепь делителя напряжения последовательно с фиксированным сопротивлением. Изменяя положение движка, можно плавно менять соотношение сопротивлений, что влияет на величину выходного напряжения. Выходное напряжение рассчитывается по формуле: Uвых = Uвх × R₂ / (R₁ + R₂), где R₂ – сопротивление переменного резистора, R₁ – фиксированное сопротивление.

Для точного управления рекомендуется выбирать переменный резистор с диапазоном сопротивлений, соответствующим требуемому диапазону выходного напряжения. Например, если входное напряжение 12 В и необходима регулировка от 0 до 10 В, то общая сумма сопротивлений должна обеспечивать такую пропорцию.

Следует учитывать максимальную мощность рассеивания резистора, чтобы избежать перегрева. Оптимальный выбор – резистор с запасом по мощности не менее 20% от расчетной. Важно также обеспечить плавный ход движка переменного резистора, чтобы регулировка была без скачков.

При использовании переменного резистора в делителе с нагрузкой выходное напряжение может изменяться из-за дополнительного тока. Для минимизации этого эффекта рекомендуется использовать делитель с сопротивлениями, существенно меньшими, чем сопротивление нагрузки, либо подключать повторитель напряжения (операционный усилитель в повторительном включении).

Таким образом, правильный подбор параметров и соблюдение технических требований обеспечивает стабильную и точную регулировку выходного напряжения с помощью переменного резистора.

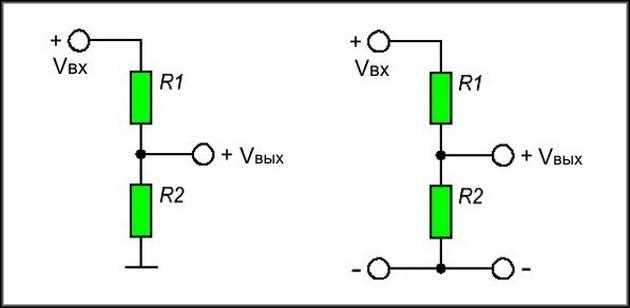

Типичные ошибки при использовании переменного резистора в делителе напряжения

Основная ошибка – выбор неподходящего номинала переменного резистора. Если сопротивление слишком высоко, выходной сигнал становится чувствителен к помехам и шумам, а слишком низкое сопротивление увеличивает ток потребления и нагрузку на источник питания.

Пренебрежение влиянием нагрузки на делитель. Подключение нагрузки с низким сопротивлением изменяет коэффициент деления и снижает точность выходного напряжения. Для компенсации используют повторители напряжения или буферные усилители.

Отсутствие учета максимальной мощности резистора. Переменный резистор, не рассчитанный на нужную мощность, быстро выйдет из строя при высоком токе. Рекомендуется выбирать резисторы с запасом по мощности не менее 1,5 раза от расчетного значения.

Игнорирование качества и типа переменного резистора. Резисторы с низкой стабильностью или сильным дрейфом сопротивления ухудшают точность регулировки. Для точных схем предпочтительны многооборотные или прецизионные переменные резисторы.

Отсутствие механической фиксации или защиты. Вибрации или случайное движение ползунка приводят к непредсказуемым изменениям выходного напряжения. Для устойчивой работы рекомендуется использовать фиксаторы или ограничители хода.

Практические примеры применения делителей напряжения с переменными резисторами

В аудиоаппаратуре переменные резисторы применяются для точной регулировки громкости. Делитель напряжения, собранный на переменном резисторе с номиналом от 10 кОм до 100 кОм, обеспечивает плавное изменение уровня сигнала без искажений. Рекомендуется выбирать резистор с линейной характеристикой и достаточной мощностью рассеяния, чтобы избежать перегрева при работе с усилителями средней мощности.

В системах измерения и калибровки напряжения делитель с переменным резистором позволяет подстроить опорное напряжение. Например, в лабораторных блоках питания переменный резистор используется для установки выходного напряжения в диапазоне 0–30 В. Типичный номинал резистора для таких задач – 5–20 кОм, что обеспечивает минимальные потери и стабильность работы при подключении к нагрузке.

В схемах датчиков освещённости или температуры делители напряжения с переменными резисторами служат для тонкой подстройки чувствительности. Например, в цепях с фотодатчиками переменный резистор на 50 кОм позволяет компенсировать разброс характеристик фотосенсора и обеспечить корректное срабатывание при заданном пороге освещения.

В устройствах управления скоростью вращения электродвигателей постоянного тока делитель напряжения с переменным резистором формирует управляющий сигнал на базу транзистора или вход контроллера. Номиналы резисторов подбираются исходя из требуемого диапазона регулировки, часто используются резисторы от 10 кОм до 100 кОм с шагом регулировки, обеспечивающим плавный старт и точное управление скоростью.

В радиоэлектронных схемах подстройки частоты генераторов переменные резисторы применяются в качестве элементов настройки в делителях напряжения, влияющих на управляющие сигналы варикапов. В таких случаях важна высокая стабильность и низкий уровень шума, что достигается использованием резисторов с малым дрейфом сопротивления и линейной характеристикой изменения.

Вопрос-ответ:

Как правильно подключить переменный резистор для создания делителя напряжения?

Переменный резистор подключают в цепь так, чтобы один крайний вывод был соединён с источником напряжения, второй крайний вывод — с общим проводом, а подвижный контакт — это точка снятия выходного напряжения. Такое подключение позволяет изменять отношение сопротивлений и тем самым регулировать выходное напряжение.

Какие параметры переменного резистора нужно учитывать при проектировании делителя напряжения?

В первую очередь следует учитывать номинальное сопротивление резистора и мощность, которую он может рассеивать без повреждения. Также важно проверить диапазон регулировки сопротивления и тип (например, монотонный или логарифмический). Эти характеристики влияют на стабильность и точность выходного напряжения.

Почему выходное напряжение делителя с переменным резистором может отличаться от ожидаемого?

Отклонения возникают из-за наличия нагрузки, подключённой к выходу делителя. Если нагрузка имеет сопротивление, сравнимое с сопротивлением переменного резистора, это изменит общий делительный коэффициент. Кроме того, внутренние допуски резисторов и контактные сопротивления могут влиять на результат.

Можно ли использовать переменный резистор в делителе напряжения для регулировки звука в аудиосистеме?

Да, такой способ распространён. Переменный резистор позволяет плавно менять уровень сигнала, воздействующего на последующие каскады усиления. При этом важно подобрать подходящий номинал и тип резистора, чтобы минимизировать шум и искажения.

Как влияет температура на работу переменного резистора в цепи делителя напряжения?

Сопротивление резистора может изменяться с изменением температуры из-за температурного коэффициента сопротивления. Это приведёт к небольшим изменениям выходного напряжения, особенно в точных схемах. Для критичных применений используют резисторы с низким температурным коэффициентом.

Как работает переменный резистор в цепи делителя напряжения?

Переменный резистор действует как регулируемый элемент сопротивления, который позволяет изменять соотношение сопротивлений в цепи делителя напряжения. За счет этого можно плавно изменять выходное напряжение, снимаемое с делителя. При повороте ручки переменного резистора меняется положение подвижного контакта, что изменяет длину участка сопротивления в цепи и, соответственно, распределение напряжения между двумя частями резистора.

Какие параметры нужно учитывать при выборе переменного резистора для делителя напряжения?

При выборе подходящего переменного резистора следует обратить внимание на номинальное сопротивление, максимально допустимую мощность рассеяния, тип регулировки (линейная или логарифмическая) и точность регулировки. Номинал сопротивления должен соответствовать требованиям схемы, чтобы обеспечить нужный диапазон выходного напряжения без излишних потерь. Мощность рассеяния важна для предотвращения перегрева резистора при работе с более высокими токами. Тип регулировки выбирают исходя из характера задачи: линейный резистор дает равномерное изменение сопротивления, а логарифмический удобен для настройки звуковых или других параметров, где чувствительность должна меняться неравномерно.
