Управляемый мост автомобиля представляет собой конструктивный узел, обеспечивающий передачу крутящего момента к передним колесам и возможность изменения направления движения. Он включает в себя несколько функционально связанных элементов, каждый из которых играет ключевую роль в работе рулевого управления и подвески.
Основу моста составляет балка или корпус, служащий опорой для поворотных кулаков и ступиц. В зависимости от типа трансмиссии балка может быть пустотелой (для привода) или сплошной (в случае независимой подвески). Материал балки – обычно легированная сталь с высокой усталостной прочностью, рассчитанная на динамические нагрузки до 8–12 кН.
Поворотный кулак соединён с балкой через шкворень или шаровую опору. Конструкция кулака обеспечивает передачу усилия от рулевой тяги к ступице, при этом позволяя колесу поворачиваться относительно вертикальной оси. При проектировании кулака учитываются параметры продольного наклона шкворня и развала колеса – они влияют на устойчивость автомобиля и обратную связь на рулевом колесе.
Рулевые тяги и сошки формируют кинематическую схему управления колесами. Их длина и углы установки определяют точность рулевого управления и минимизируют эффект «увода» при торможении. Для настройки схождения колёс используется регулируемый наконечник, фиксирующийся контргайкой с моментом 60–80 Н·м.
Подшипниковые узлы ступиц играют важную роль в восприятии радиальных и осевых нагрузок. Чаще всего применяются двухрядные конические подшипники, рассчитанные на ресурс не менее 150 000 км. При сборке требуется строгое соблюдение зазоров и применение термостойкой смазки типа ШРУС-4.
Управляемый мост также включает в себя элементы крепления тормозных механизмов, поворотные цапфы, шарниры и защитные пыльники. Каждый из этих компонентов должен соответствовать заводским допускам, чтобы избежать преждевременного износа и обеспечить точную работу рулевого управления в различных режимах эксплуатации.
Назначение управляемого моста и его отличия от ведущего
Управляемый мост предназначен для изменения направления движения автомобиля за счёт поворота колёс относительно продольной оси машины. Основная его функция – обеспечить управляемость и точное следование заданной траектории. Чаще всего устанавливается на переднюю ось, особенно в конструкциях легковых автомобилей и малотоннажной техники.
В отличие от ведущего моста, который передаёт крутящий момент от трансмиссии к колёсам и отвечает за тяговое усилие, управляемый мост не участвует в передаче мощности, за исключением случаев с переднеприводными и полноприводными автомобилями, где мост может одновременно быть и ведущим, и управляемым.
Ключевые отличия управляемого моста от ведущего:
- Наличие поворотных цапф или шкворневых узлов, позволяющих изменять направление передних колёс.
- Конструкция элементов подвески и рулевого управления ориентирована на обеспечение точности и надёжности поворота.
- Отсутствие главной передачи и дифференциала в классическом (неведущем) варианте исполнения.
- Меньшая масса и упрощённая компоновка по сравнению с ведущим мостом, что снижает неподрессоренные массы.
Для грузовиков и автобусов управляемый мост часто выполняется как неведущий, что упрощает его обслуживание и повышает ресурс. В специальных транспортных средствах возможна установка дополнительного управляемого моста на заднюю ось для повышения манёвренности при малом радиусе поворота.

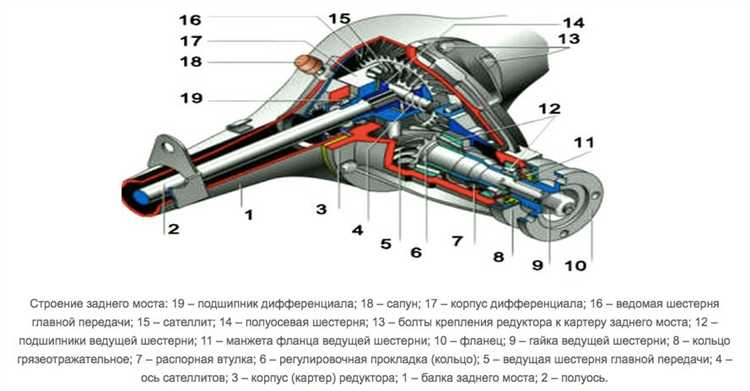

Картер моста: конструкция, материалы и способы крепления
Картер управляемого моста представляет собой несущий элемент, объединяющий корпуса колесных редукторов, чулки полуосей и главную передачу в единое жесткое изделие. Его основная задача – обеспечение прочности конструкции при передаче нагрузок от колес к кузову и защита элементов трансмиссии от механических повреждений и загрязнений.
Конструктивно картер может быть штампованно-сварным, литым или составным. На легковых автомобилях чаще применяется литой корпус из высокопрочного чугуна или алюминиевого сплава. Это снижает массу моста без ущерба для его прочности. В грузовых автомобилях и внедорожной технике используется картер из стали, выполненный методом сварки трубчатых или коробчатых элементов, что позволяет выдерживать значительные нагрузки и деформации.
Материал выбирается в зависимости от условий эксплуатации. Для легких автомобилей предпочтительны алюминиевые сплавы с добавками кремния или магния – они обеспечивают достаточную жёсткость при низком весе. Для тяжелых условий – углеродистые и низколегированные стали, обеспечивающие высокую ударную вязкость и долговечность. Поверхности сопряжения обрабатываются с высокой точностью для исключения деформаций и утечек масла.
Крепление картера к раме или кузову осуществляется через опоры подвески. В большинстве случаев применяются сайлентблоки или резинометаллические втулки, обеспечивающие гашение вибраций. В случае неразрезного моста картер крепится к рессорам или рычагам подвески через стремянки или болтовые соединения с предусмотренной регулировкой по углам установки колес. Дополнительно монтируются ограничители и стабилизаторы, фиксирующие продольное и поперечное положение моста.
При выборе конструкции картера важно учитывать не только его прочностные характеристики, но и удобство обслуживания. Например, наличие сливных и заливных пробок, смотровых люков, а также технологических площадок для монтажа датчиков и кронштейнов существенно упрощает техническое обслуживание узла.

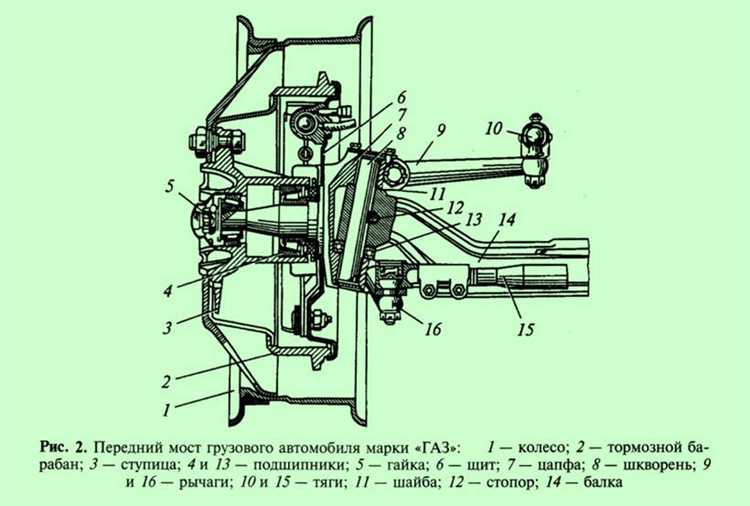

Рулевая цапфа: функции и взаимодействие с поворотным механизмом
Рулевая цапфа представляет собой элемент подвески, жестко соединённый с поворотным кулаком, через который передаются усилия от рулевого управления к колесам. Цапфа монтируется на подшипниках, обеспечивающих вращение колеса, и служит несущим звеном между ступицей и поворотным механизмом.
Основная функция рулевой цапфы – обеспечение вращения колеса вокруг вертикальной оси при повороте руля. Она воспринимает боковые и продольные нагрузки от дороги, передавая их на подвеску, и одновременно участвует в изменении направления движения автомобиля. Геометрия цапфы определяет характеристики управляемости: угол наклона шкворня, вылет оси поворота, а также расположение центра качания.
Взаимодействие с поворотным механизмом осуществляется через рулевые тяги, которые соединяются с рычагами, закреплёнными на поворотном кулаке. При повороте рулевого колеса гидравлический или электрический привод изменяет положение тяг, заставляя цапфу поворачиваться вместе с колесом. Важно обеспечить минимальные зазоры в местах соединения, особенно в шаровых опорах, чтобы избежать люфтов и ухудшения обратной связи на руле.
Материал изготовления цапфы – высокопрочная сталь или ковкий чугун с термообработкой. Такие материалы обеспечивают необходимую жёсткость и долговечность при высоких циклических нагрузках. В некоторых легковых автомобилях используются кованые алюминиевые сплавы для снижения неподрессоренной массы и улучшения отклика рулевого управления.
Крепление цапфы к амортизаторной стойке или рычагу подвески производится болтовыми соединениями. Углы установки задаются с высокой точностью на этапе сборки, поскольку малейшие отклонения приводят к изменению развала и схождения колёс, нарушая стабильность управления и износ шин.

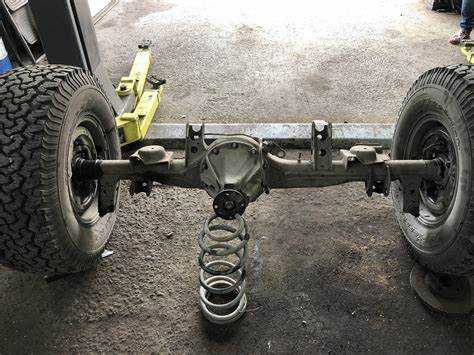

Поворотный кулак: устройство, виды и способы соединения
Поворотный кулак представляет собой узел управляемого моста, обеспечивающий передачу вращательного движения от рулевого привода к колесам и поддерживающий соединение между элементами подвески и ступицей колеса. Он работает в условиях переменных нагрузок и должен обеспечивать точность позиционирования при повороте управляемых колес.
Конструктивно кулак изготавливается из ковкого чугуна, легированной стали или алюминиевых сплавов, в зависимости от назначения и массы транспортного средства. Он включает посадочное место под шкворень или шаровую опору, отверстия для крепления к ступице и проушины для соединения с тягами рулевого механизма и элементами подвески.
Существует два основных типа поворотных кулаков: с верхней и нижней шаровыми опорами (используются в подвеске типа МакФерсон) и со шкворневым соединением (характерно для рамных внедорожников и грузовых автомобилей). Шаровые опоры обеспечивают свободу вращения и упрощают конструкцию подвески, в то время как шкворневая схема обладает большей жесткостью и ремонтопригодностью.
Способы соединения поворотного кулака с другими компонентами зависят от типа подвески. В случае независимой подвески кулак крепится к амортизационной стойке и рычагам через шаровые шарниры. При применении зависимой подвески используется шкворневая ось, проходящая через проушины кулака и цапфы. Рулевые тяги фиксируются через конические отверстия и пальцы, оснащённые гайками с корончатыми головками и шплинтами для предотвращения самооткручивания.
Качество сопряжений и точность посадки деталей в поворотном кулаке напрямую влияют на управляемость автомобиля, износ резины и устойчивость на дороге. При замене шаровых опор или шкворней необходимо соблюдать заводские моменты затяжки и использовать оригинальные крепежные элементы.
Шкворневая система: назначение, износ и обслуживание
Шкворневая система обеспечивает осевое вращение поворотного кулака относительно оси управляемого моста. Основной элемент – шкворень – представляет собой цилиндрический палец, устанавливаемый в проушины цапфы и проушины поворотного кулака. Он воспринимает нагрузки от колес и передаёт их на картер моста, одновременно позволяя кулаку поворачиваться при управлении автомобилем.
Шкворни изготавливаются из термообработанной стали с твёрдостью поверхности 50–60 HRC, что обеспечивает износостойкость при высоких контактных давлениях. В зависимости от конструкции подвески применяются вертикальные и наклонные шкворни. Наклон обеспечивает возврат колеса в прямолинейное положение за счёт геометрической развесовки.
Характерный признак износа шкворневой системы – люфт в зоне соединения кулака с цапфой, сопровождающийся неустойчивостью автомобиля на прямой и стуками при проезде неровностей. Измеряется зазор в посадке с помощью индикатора. Допустимое значение осевого люфта – не более 0,2 мм, радиального – до 0,3 мм. Превышение этих величин требует замены шкворня и втулок или восстановительной расточки с установкой ремонтных деталей.
Регламент технического обслуживания предусматривает проверку состояния шкворневой пары при каждом плановом осмотре передней подвески. Смазка подаётся через пресс-маслёнки – каждые 10–15 тыс. км пробега. Применяются густые пластичные смазки типа Литол-24, сохраняющие стабильность при нагрузках и перепадах температур.
При замене шкворня обязательно производится запрессовка новых втулок и их последующая развертка до номинального зазора. Нарушение технологии приводит к преждевременному износу и заклиниванию поворотного механизма. Особое внимание уделяется соосности отверстий и моменту затяжки крепёжных элементов.
Ступица колеса и подшипники: особенности конструкции управляемого моста
Подшипники в ступице играют ключевую роль в обеспечении плавного вращения колеса и снижения трения. Они бывают разных типов, в зависимости от конструкции моста и условий эксплуатации автомобиля. На управляемых мостах чаще всего используются шариковые и роликовые подшипники. Эти компоненты должны выдерживать не только радиальные, но и осевые нагрузки, возникающие при поворотах и движении по неровным дорогам.
Особенности конструкции ступицы управляемого моста:
- Наличие двух подшипников для распределения нагрузки: один – на внешней части ступицы, второй – на внутренней.
- Подшипники часто снабжаются герметичными крышками, что предотвращает попадание грязи и воды, улучшая долговечность.
- В некоторых конструкциях используется комбинированный подшипниковый узел, что снижает износ и улучшает динамические характеристики.
- Ступица может иметь встроенные элементы, такие как тормозной диск или крепление для тормозных суппортов.
При эксплуатации управляемого моста важно следить за состоянием подшипников. Признаки износа включают: повышенный шум, вибрации и затрудненное вращение колеса. Регулярная проверка и смазка подшипников значительно продлевает срок службы ступицы и всего моста.
При замене подшипников важно учитывать их характеристики, такие как размер, тип и предельные нагрузки. Также стоит следить за качеством материалов, из которых изготовлены подшипники, так как от этого зависит не только долговечность, но и безопасность эксплуатации транспортного средства.
Связь управляемого моста с подвеской и рулевым управлением
Конструкция управляемого моста и подвески разработана с учетом взаимодействия между ними для обеспечения стабильности движения и точности поворота. Подвеска управляемого моста включает элементы, которые обеспечивают амортизацию, поддержание нужного угла наклона колес и их сцепление с дорогой. Мост связан с элементами подвески через рычаги, шарниры и амортизаторы, что позволяет компенсировать вертикальные и горизонтальные нагрузки при движении.
Связь с рулевым управлением проявляется через систему рулевых тяг и наконечников, которые напрямую соединяют поворотный кулак с рулевой цапфой. Поворотный кулак управляется при помощи усилий, передаваемых от рулевого механизма через шкворневую систему и другие элементы, что позволяет направлять колеса в необходимое положение. Такая связь требует точности в регулировке и балансировке всех составляющих системы для обеспечения плавности и надежности работы.
При проектировании управляемого моста учитываются особенности подвески и рулевого управления для достижения оптимальной геометрии колес при поворотах, минимизации износа и обеспечения комфортного вождения. Важно, чтобы элементы подвески и рулевого управления были правильно синхронизированы, что предотвращает излишний износ компонентов и повышает безопасность автомобиля.
Обслуживание и диагностика элементов управляемого моста
Обслуживание управляемого моста автомобиля включает регулярную проверку всех его компонентов, таких как рулевая цапфа, шкворневая система, поворотный кулак, ступица и подшипники. Диагностика проводится с целью выявления износа, повреждений или неисправностей, что позволяет предотвратить более серьезные поломки и улучшить безопасность автомобиля.
Начать диагностику стоит с визуального осмотра элементов моста. Проверяются возможные трещины, износы на рулевых механизмах, подшипниках и ступицах. Особенно важно обратить внимание на подшипники моста, которые подвержены значительным нагрузкам. Износ подшипников может привести к перегреву и дальнейшему повреждению ступицы. Визуальная проверка и ощущение заусенцев при вращении ступицы помогут своевременно выявить проблему.
Проверка шкворневой системы включает в себя диагностику состояния втулок и осей. Слишком сильный люфт в шкворневой системе свидетельствует о необходимости замены втулок или шкворня. Если люфт не устраняется с помощью регулировки, потребуется замена изношенных частей. Для этого нужно снять колесо и проверить соединение с поворотным кулаком и поворотной осью.
Важным элементом в процессе обслуживания является проверка состояния поворотного кулака. Это деталь, которая соединяет подвеску и рулевое управление. Для диагностики проверяется ось поворотного кулака и ее подшипники. Также важно убедиться в отсутствии механических повреждений, которые могут повлиять на работоспособность моста. При подозрении на неисправность кулака или его подшипников нужно выполнить их замену.
Для предотвращения коррозии картер моста должен регулярно очищаться от грязи и воды. Важно проверить герметичность картера, поскольку повреждения могут привести к утечке масла, что повлияет на работоспособность всех элементов моста. Рекомендуется менять масло в картере моста каждые 30 000 км или в зависимости от рекомендаций производителя.
Рулевая цапфа и её соединение с поворотным механизмом требуют особого внимания, так как их неисправности могут напрямую повлиять на управление автомобилем. Для диагностики проверяются подшипники цапфы, их люфт и смазка. Периодическая замена масла или смазки поможет продлить срок службы этих элементов.
Регулярная диагностика и своевременное обслуживание позволяют не только продлить срок службы управляемого моста, но и обеспечить безопасность автомобиля. Важно следовать рекомендациям производителя и не откладывать обслуживание, чтобы избежать дорогостоящих ремонтов.
Вопрос-ответ:
Какие основные элементы составляют управляемый мост автомобиля?
Управляемый мост состоит из нескольких ключевых элементов, включая поворотный кулак, шкворневую систему, ступицу колеса и подшипники, а также рулевую цапфу. Все эти части взаимодействуют друг с другом, обеспечивая стабильность и управляемость автомобиля на дороге. Особое внимание стоит уделить поворотному механизму, который соединяет мост с системой подвески, что позволяет колесам изменять угол поворота при движении.
Как управляемый мост связан с подвеской автомобиля?
Управляемый мост тесно связан с подвеской через шкворневую систему и поворотный кулак. Эти компоненты позволяют колесам изменять положение относительно кузова автомобиля. Поворотный кулак прикреплен к подвеске и служит соединением с колесами, что позволяет управлять направлением движения. Подвеска в свою очередь сглаживает неровности дороги, минимизируя воздействие на управляемый мост.
Что такое шкворневая система, и как она влияет на управляемость автомобиля?
Шкворневая система — это механизм, который соединяет поворотный кулак с картером моста. Она позволяет колесам поворачиваться вокруг оси, изменяя угол наклона колес в зависимости от направления движения автомобиля. Износ шкворневой системы может привести к нарушению точности поворота и ухудшению управляемости, поэтому важна регулярная диагностика и своевременная замена элементов системы.
Какие материалы используются для изготовления компонентов управляемого моста?
Для изготовления компонентов управляемого моста, таких как поворотные кулаки, шкворни и картер, используются высококачественные металлы, такие как сталь и чугун. Эти материалы обладают высокой прочностью и износостойкостью, что важно для обеспечения долговечности и надежности всех частей моста. Иногда могут использоваться специальные сплавы для уменьшения веса и повышения коррозионной устойчивости.
Как диагностировать неисправности управляемого моста автомобиля?
Диагностика управляемого моста начинается с осмотра внешнего состояния всех его компонентов. Необходимо проверить наличие люфта в шкворнях, износ подшипников ступицы и состояние поворотного кулака. Если замечены подозрительные звуки или изменения в управляемости, необходимо обратиться к специалистам для более глубокой диагностики и возможной замены изношенных элементов. Важно регулярно проверять уровень масла в картере моста, чтобы избежать его повреждения из-за недостаточного смазывания.
