Реле бензонасоса в автомобиле Соболь 2217 отвечает за подачу питания к насосу, обеспечивая подачу топлива в двигатель. Корректное расположение реле важно для диагностики и замены, особенно при возникновении проблем с запуском или подачей топлива.
Расположение реле бензонасоса на Соболе 2217 традиционно находится в блоке реле и предохранителей, размещённом под панелью приборов с водительской стороны. Для доступа потребуется снять защитную крышку блока и визуально проверить маркировку реле.
Важно учитывать, что на Соболе 2217 реле бензонасоса имеет стандартный размер и форму, что упрощает замену. При диагностике следует проверить состояние контактов и надёжность посадки реле, чтобы исключить прерывистые соединения и сбои в работе топливного насоса.
Где находится реле бензонасоса на Соболе 2217
Реле бензонасоса на автомобиле Соболь 2217 расположено под приборной панелью с левой стороны, рядом с блоком предохранителей. Для доступа необходимо снять облицовочную панель и частично развернуть проводку.
Реле представляет собой компактный черный корпус с маркировкой и контактами для подключения. Оно закреплено на металлической пластине, которая крепится к кузову на винты. Важно осмотреть реле на предмет коррозии контактов и надежности фиксации.
Для проверки работы реле отключите аккумулятор, отсоедините разъем и замкните контакты тестером на соответствие. При замене реле необходимо использовать оригинальные или сертифицированные аналоги с аналогичными параметрами по напряжению и току.
При возникновении перебоев в работе бензонасоса сначала убедитесь в исправности реле, так как его неисправность часто приводит к отсутствию питания на насосе, что вызывает перебои запуска и работы двигателя.
Расположение реле бензонасоса в салоне автомобиля Соболь 2217
Реле бензонасоса в Соболе 2217 расположено под панелью приборов с левой стороны водительского места. Для доступа необходимо снять пластиковую крышку, фиксируемую двумя защёлками.
После снятия крышки видно блок реле, где реле бензонасоса обозначено маркировкой «РН» или «Реле насоса». Оно установлено на специальной колодке с несколькими соседними реле и предохранителями.
При замене реле рекомендуется отключить аккумуляторную батарею для исключения короткого замыкания. Установка производится простым выдёргиванием старого реле и вставкой нового в тот же разъём.
В случае затруднений с идентификацией реле полезно свериться с электрической схемой автомобиля, обычно доступной в сервисной документации Соболя 2217.
Как добраться до реле бензонасоса под капотом Соболя 2217
Реле бензонасоса на автомобиле Соболь 2217 расположено в моторном отсеке, рядом с аккумуляторной батареей и блоком предохранителей. Для доступа потребуется открыть капот и снять пластиковую защиту панели предохранителей.
Первым шагом необходимо разблокировать и поднять капот автомобиля. Далее, с водительской стороны, в передней части моторного отсека находится пластиковый короб с предохранителями и реле. Реле бензонасоса расположено внутри этого короба.
Для удобства доступа к реле снимите крышку коробки предохранителей, потянув её вверх или сдвинув в сторону, в зависимости от фиксации. При снятии крышки обратите внимание на уплотнительные элементы, чтобы избежать повреждений и сохранить герметичность.
Внутри корпуса реле бензонасоса отличается маркировкой и типом. Для точной идентификации используйте схему, нанесённую на внутреннюю сторону крышки или руководство по эксплуатации автомобиля.
После идентификации реле осторожно отсоедините его, аккуратно потянув вверх, чтобы не повредить контакты. При необходимости замены обратите внимание на полярность и параметры нового реле.
| Шаг | Действие | Особенности |
|---|---|---|
| 1 | Открыть капот и зафиксировать | Использовать штатный упор капота |
| 2 | Найти корпус предохранителей с водительской стороны | Расположен рядом с аккумулятором |
| 3 | Снять крышку корпуса предохранителей | Аккуратно, чтобы не повредить защёлки и уплотнитель |
| 4 | Определить реле бензонасоса по маркировке | Использовать схему на крышке или руководство |
| 5 | Извлечь реле бензонасоса | Осторожно потянуть вверх без усилий |
Визуальные признаки и маркировка реле бензонасоса на Соболе 2217
Реле бензонасоса на Соболе 2217 имеет компактный прямоугольный корпус из черного пластика размером примерно 4x3x2 см. На верхней крышке реле нанесена маркировка с техническими данными, включающая модель, напряжение питания (обычно 12 В) и номинальный ток (до 30 А). Часто присутствует код производителя – например, «РС-523» или аналогичные обозначения от завода-производителя.
Визуально реле бензонасоса отличается от других реле рядом особенностей: оно плотнее сидит в гнезде, контакты имеют устойчивое металлическое покрытие, а корпус не имеет повреждений и трещин. На корпусе часто присутствует логотип завода или символы, обозначающие стандарт качества и соответствие ГОСТ.
Для проверки подлинности реле следует обращать внимание на качество исполнения: ровные края, четкий шрифт маркировки и отсутствие посторонних надписей. Поддельные реле могут иметь размытые или нечеткие обозначения, а также несоответствующие размеры корпуса.
При необходимости замены рекомендуется выбирать реле с идентичной маркировкой и параметрами, чтобы избежать проблем с электросистемой бензонасоса и обеспечить надежную работу автомобиля.
Последовательность действий для замены реле бензонасоса на Соболе 2217
- Откройте капот и отсоедините клемму «минус» от аккумулятора для предотвращения короткого замыкания.
- Найдите монтажный блок с реле под капотом, он расположен с левой стороны моторного отсека, рядом с лобовым стеклом.
- Снимите крышку монтажного блока, аккуратно отжав фиксаторы по бокам.
- Определите реле бензонасоса по маркировке на корпусе – обычно на нем указано «Бензонасос» или «Fuel Pump» и обозначение типа реле (например, 2112-3722010).
- Вытащите реле, аккуратно потянув его вверх, не повредив контакты.
- Проверьте контакты на наличие окислений или загрязнений, при необходимости очистите контакты чистой сухой тряпкой или специальным средством для очистки электрических контактов.
- Установите новое реле в гнездо, убедившись, что оно надежно зафиксировано.
- Закройте крышку монтажного блока, защелкнув фиксаторы.
- Подключите обратно клемму «минус» аккумулятора.
- Включите зажигание и проверьте работу бензонасоса – двигатель должен запуститься без перебоев.
- Если двигатель не запускается, проверьте правильность установки реле и состояние предохранителей, связанных с бензонасосом.

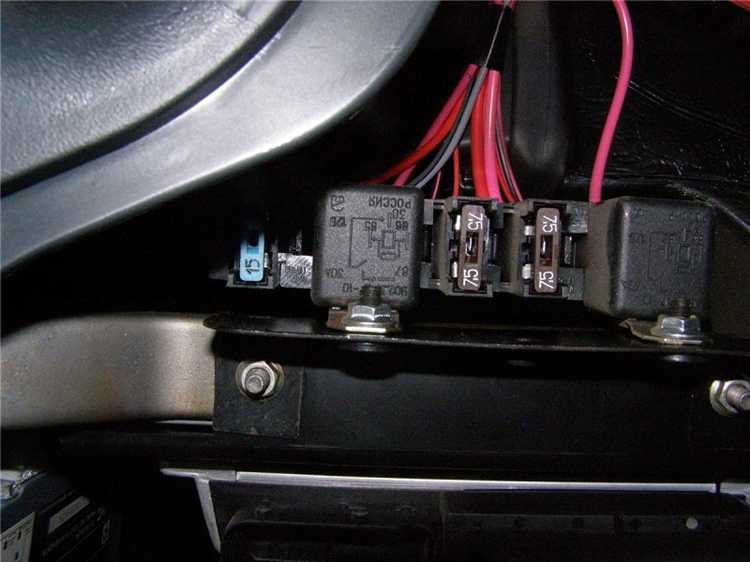

Типичные неисправности реле бензонасоса и их диагностика на Соболе 2217
Одной из частых причин отказа бензонасоса на Соболе 2217 становится неисправное реле. Основные признаки поломки включают отсутствие подачи напряжения на насос при включении зажигания, прерывистую работу мотора и затруднённый запуск двигателя.
Для проверки реле применяется мультиметр в режиме прозвонки. Контакты реле должны замыкаться при подаче напряжения на катушку. Если контакты не замыкаются или имеют повышенное сопротивление, реле требует замены.
Другой распространённый дефект – заедание подвижных контактов внутри реле, что вызывает постоянное включение или отсутствие контакта. Визуальный осмотр и прослушивание щелчков реле при включении зажигания помогают выявить этот дефект.
Иногда причиной неисправности становится окисление или загрязнение контактных площадок в разъёмах реле. Рекомендуется снять реле, очистить контакты спиртом и проверить контактность после установки обратно.
При подозрении на выход реле из строя следует проверить работу бензонасоса напрямую, подав питание минуя реле. Если насос работает стабильно, значит проблема точно в реле или цепях управления.
Регулярная диагностика реле бензонасоса на Соболе 2217 помогает избежать сбоев в работе топливной системы и обеспечивает стабильный запуск двигателя.
Инструменты и подготовка для работы с реле бензонасоса на Соболе 2217
Для замены или диагностики реле бензонасоса на Соболе 2217 потребуется минимальный набор инструментов и соблюдение правил подготовки.
- Мультиметр с функцией измерения сопротивления и напряжения – необходим для проверки исправности реле и цепей питания.
- Набор отверток: крестовая и плоская – для снятия крышек и крепежных элементов в монтажном блоке.
- Плоскогубцы или пассатижи – для аккуратного снятия и установки реле, особенно если контакты плотно сидят.
- Перчатки из нитрила или другого непроводящего материала – защита от случайного короткого замыкания и грязи.
- Фонарик или налобный свет – подсветка рабочего места внутри моторного отсека или под панелью приборов.
- Инструкция по эксплуатации Соболя 2217 или электросхема – для точного определения расположения реле и распиновки.
Подготовка к работе включает отключение аккумулятора для исключения риска короткого замыкания и повреждения электроники. Рабочее место должно быть сухим, без попадания влаги на контакты и инструменты.
Перед демонтажем реле рекомендуется зафиксировать текущие положения проводов и компонентов, чтобы избежать ошибок при сборке.
Проверка электрических цепей и контактов реле бензонасоса в Соболе 2217
Далее проверяется питание на контакте 30 при включенном зажигании – должно присутствовать напряжение аккумулятора (около 12 В). Контакт 87 при включенном реле должен подавать питание на бензонасос. Отсутствие напряжения на 87 говорит о проблемах с самим реле или управляющей цепью.
Важно тщательно осмотреть разъем реле и контактные площадки на предмет окисления, загрязнений или механических повреждений. При наличии коррозии контакты необходимо очистить специализированными средствами для электрики, например, контактным спреем.
Для оценки работоспособности управляющего сигнала с ЭБУ рекомендуется измерить напряжение на контакте 86 при включении зажигания и старте двигателя. Если управляющего напряжения нет, требуется проверить цепи управления и предохранители.
При сомнениях в исправности реле следует провести тест с заменой на заведомо исправное реле того же типа. Также полезна проверка бензонасоса напрямую от аккумулятора через предохранитель, чтобы исключить неисправность самого насоса.
Вопрос-ответ:
Где именно расположено реле бензонасоса на автомобиле Соболь 2217?
Реле бензонасоса на Соболе 2217 обычно находится в блоке реле и предохранителей, расположенном в моторном отсеке с левой стороны автомобиля рядом с аккумулятором. Иногда оно может размещаться под панелью приборов с водительской стороны. Для точного поиска лучше обратиться к схеме электрооборудования автомобиля.
Как можно проверить исправность реле бензонасоса на Соболе 2217 без демонтажа?
Проверить реле можно при включении зажигания: обычно слышен характерный щелчок, означающий срабатывание реле. Также можно проверить напряжение на контактах реле с помощью мультиметра или прозвонить цепь питания бензонасоса. Если щелчка нет и бензонасос не запускается, реле вероятно неисправно.
Какие симптомы указывают на неисправность реле бензонасоса в Соболе 2217?
Основные признаки — двигатель не запускается или глохнет сразу после старта, бензонасос не включается, в салоне отсутствует характерный звук работы бензонасоса при включении зажигания. Также может наблюдаться перебойная работа мотора или снижение мощности из-за нестабильной подачи топлива.
Можно ли самостоятельно заменить реле бензонасоса на Соболе 2217 и какие инструменты потребуются?
Да, замена реле доступна для самостоятельного выполнения. Для этого понадобится набор ключей или отверток для снятия защитных крышек блока реле, а также мультиметр для проверки. Перед заменой обязательно отключите аккумулятор для безопасности. Новый элемент вставляется на место старого, соблюдая правильную ориентацию контактов.
Чем отличается реле бензонасоса на Соболе 2217 от аналогичных на других моделях автомобилей?
Реле бензонасоса на Соболе 2217 имеет стандартные характеристики по напряжению и току, но его корпус и расположение могут отличаться от других машин. Важно выбирать именно то реле, которое рекомендовано заводом-изготовителем, чтобы обеспечить надежную работу топливной системы и избежать проблем с совместимостью.
Где именно находится реле бензонасоса в автомобиле Соболь 2217?
Реле бензонасоса на Соболе 2217 обычно располагается в салоне автомобиля, под панелью приборов с водительской стороны. Для доступа к нему необходимо снять облицовку приборной панели или нижнюю крышку. Реле представляет собой небольшой блок с контактами, который подключается к электросистеме бензонасоса. Его местоположение сделано таким образом, чтобы обеспечить защиту от влаги и механических повреждений, а также удобство обслуживания.
Какие признаки могут указывать на неисправность реле бензонасоса в Соболе 2217, и как проверить его работу?
Если реле бензонасоса вышло из строя, двигатель может не запускаться или глохнуть во время движения. Среди характерных признаков — отсутствие звука работы насоса при включении зажигания, перебои в подаче топлива и снижение мощности двигателя. Чтобы проверить реле, можно использовать тестер или мультиметр, измеряя напряжение на контактах и проверяя целостность цепи. Иногда достаточно заменить реле на заведомо исправное, чтобы убедиться в его состоянии.
