Генератор в Multisim – это устройство, которое генерирует электрические сигналы для тестирования и анализа различных схем. Он используется для создания синусоидальных, прямоугольных и других типов сигналов, что позволяет моделировать реальные условия работы компонентов и оборудования. В отличие от обычных источников питания, генератор может производить сигналы с различной частотой и амплитудой, что делает его незаменимым инструментом для разработки и отладки электроники.
Визуально генератор в мультисиме представлен в виде элемента, который можно разместить на рабочем поле схемы. Он имеет несколько конфигурационных параметров, таких как частота, амплитуда и форма сигнала. Эти параметры могут быть настроены вручную в свойствах генератора, позволяя точно воспроизвести необходимые условия для тестирования. Для настройки амплитуды сигнала в генераторе можно использовать поле “Amplitude”, где задается максимальное значение выходного сигнала.
Типы генераторов в Multisim включают синусоидальные, прямоугольные, пилообразные и треугольные генераторы. Для каждого типа сигнала доступны разные параметры, такие как частота и фазовый сдвиг. Важно учитывать, что частота сигнала может варьироваться в широком диапазоне – от миллигерц до мегагерц. Генератор можно настроить так, чтобы он генерировал сигнал с нужной частотой и амплитудой для тестирования чувствительных компонентов, таких как усилители и фильтры.
Чтобы правильно подключить генератор, необходимо учитывать схему подключения к тестируемым компонентам. Выходной сигнал генератора подключается к входу тестируемой схемы, и его поведение можно наблюдать в анализаторе осциллографа. Неправильная настройка генератора может привести к искажениям сигнала или неправильным результатам тестирования, что требует внимательного подхода к настройке параметров.
Описание внешнего вида генератора в мультисиме
Генератор в мультисиме представляет собой компактное устройство, состоящее из нескольких основных компонентов. Его корпус выполнен из прочного материала, обеспечивающего защиту внутренним элементам. Обычно корпус имеет прямоугольную форму с угловатыми краями, что облегчает размещение устройства в ограниченном пространстве.
На передней панели генератора расположены кнопки управления и индикаторы состояния. Кнопки могут быть как механическими, так и сенсорными, в зависимости от модели устройства. Чаще всего встречаются кнопки для регулировки мощности и настройки параметров работы генератора, а также индикаторы, сигнализирующие о состоянии устройства, например, о перегрузке или нормальной работе.
Основным элементом, определяющим эффективность работы генератора, является его выходной интерфейс. Это могут быть различные разъемы, предназначенные для подключения к сети или к другим устройствам. Обычно в мультисимах используются универсальные разъемы, которые обеспечивают подключение к различным типам нагрузок.
Внешний вид устройства также может включать вентиляционные отверстия для охлаждения, которые расположены по бокам или на задней панели. Это необходимо для предотвращения перегрева внутренних компонентов, особенно в процессе интенсивной работы генератора. Вентиляционные решетки обычно выполнены из металла или сетки для обеспечения оптимального воздушного потока.
Размеры генератора зависят от мощности и характеристик конкретной модели, но чаще всего они достаточно компактны для удобства транспортировки и размещения в ограниченных пространствах. Некоторые устройства оснащены ручками для удобства перемещения или колесами для облегчения транспортировки.
Как правильно подключить генератор в мультисиме
Подключение генератора в мультисиме требует точности и соблюдения нескольких важных шагов. Ниже представлены рекомендации по правильной настройке устройства для успешного моделирования.
- Для начала откройте рабочую область мультисимы и выберите схему, в которой будет использоваться генератор.
- Перетащите генератор на рабочую панель схемы. Убедитесь, что выбран тип генератора, соответствующий вашим потребностям (например, синусоидальный, прямоугольный и т.д.).
- Настройте параметры генератора: частоту, амплитуду и фазу в зависимости от требований вашего проекта. Для большинства моделей генераторов параметры можно отрегулировать с помощью специальных полей ввода на панели.
- Не забудьте подключить осциллограф или другой измерительный прибор для контроля сигнала, если это необходимо.
В случае работы с цифровыми сигналами важно помнить о совместимости уровней напряжения генератора с входами других элементов схемы. При подключении убедитесь, что максимальное напряжение не превышает допустимых значений для компонентов.
Проверьте правильность всех соединений перед запуском модели. Иногда ошибка в подключении может привести к некорректным результатам моделирования, особенно если генератор не подключен к правильной части схемы.

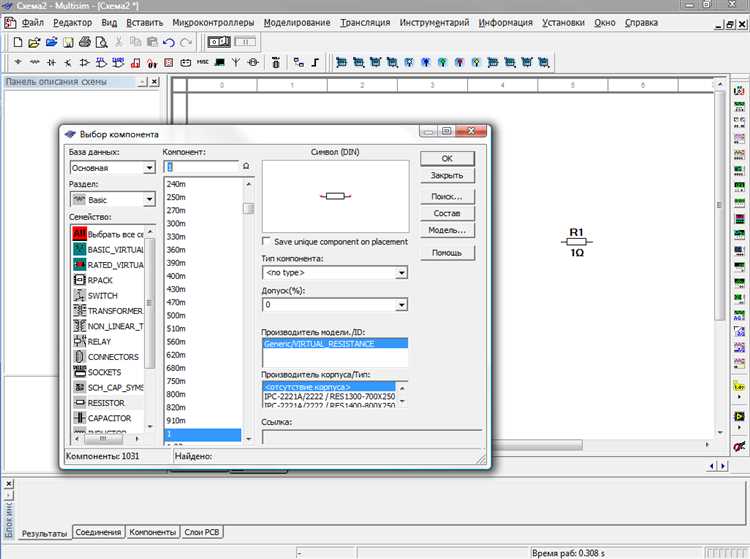

Как настроить параметры генератора в мультисиме
Для настройки генератора в мультисиме необходимо начать с выбора типа сигнала, который будет генерировать устройство. Это может быть синусоидальный, прямоугольный или треугольный сигнал, в зависимости от задач симуляции.
Первым шагом является определение частоты сигнала. Для этого в настройках генератора укажите необходимое значение в герцах. Если требуется нестабильная частота, можно применить модуляцию или использовать переменные параметры для динамического изменения частоты в процессе симуляции.
Затем следует настроить амплитуду сигнала. Амплитуда влияет на напряжение и ток, проходящий через элементы схемы. Для точных расчетов важно установить правильные значения амплитуды в зависимости от компонентов, с которыми работает схема.
Не менее важным параметром является смещение. Генератор может быть настроен так, чтобы сигнал начинался от определенной точки, что особенно полезно для работы с активными компонентами схемы. Установите нужное смещение в настройках, чтобы обеспечить корректное поведение элементов в рамках симуляции.
Для сложных схем может быть полезно настроить фазовый сдвиг. Это позволяет задавать разницу фаз между несколькими сигналами. Особенно актуально, если в схеме используются несколько источников сигналов, работающих синхронно.
При необходимости можно задать дополнительные параметры, такие как симметрия сигнала и его длительность. Для этого в настройках генератора следует указать точные значения длительности импульсов или периодов, если это необходимо для корректной работы модели.
После того как все параметры настроены, важно проверить работу генератора в реальных условиях симуляции, чтобы удостовериться, что схема функционирует корректно и все элементы получают нужные сигналы в правильное время.
Использование генератора для моделирования сигналов в мультисиме
В процессе моделирования сигналов важно выбрать соответствующий тип генератора в зависимости от типа исследования. Например, для анализа усилителей или фильтров часто используют синусоидальные сигналы, так как они идеально подходят для проверки линейности и частотных характеристик. Для тестирования цифровых схем применяются прямоугольные сигналы, которые имитируют логические уровни.
При настройке генератора следует обратить внимание на частоту сигнала, которая должна соответствовать частотному диапазону схемы. В Multisim можно точно задать значение частоты и амплитуды сигнала, что особенно важно при моделировании схем с высокой чувствительностью к этим параметрам.
Для более сложных анализов можно использовать генераторы с модульной настройкой, позволяющими изменять такие параметры, как симметрия сигнала, его длительность и фаза. Это полезно для тестирования схем с временными зависимостями или для проверки устойчивости системы к изменениям параметров сигнала.
Дополнительно генераторы могут быть подключены к осциллографу или анализатору спектра для визуализации сигналов и проведения подробного анализа их характеристик. Это дает возможность детально изучить поведение системы на различных частотах и амплитудах, что является важной частью процесса разработки и отладки схем.

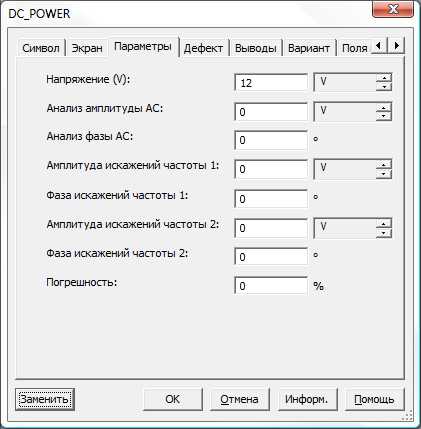

Как интерпретировать выходные данные генератора в мультисиме
Для правильной интерпретации выходных данных генератора в мультисиме необходимо учитывать несколько ключевых факторов, включая тип сигнала, его амплитуду, частоту и фазу. Эти параметры определяют точность моделирования и качество создаваемого сигнала.
Для более точной интерпретации следует внимательно следить за параметрами отклонений, такими как гармонические искажения, которые могут искажать чистоту сигнала. Если мультисим указывает на высокие значения этих искажений, необходимо проверить настройки генератора и фильтрации.
Также важным фактором является анализ временных задержек между сигналами, если генератор используется для многоканальных задач. В таких случаях нужно удостовериться, что задержки минимальны и соответствуют требуемым техническим характеристикам.
Рекомендуется проводить анализ выходных данных с помощью инструментов мультисимуляции, которые могут автоматически показывать характеристики сигнала, такие как частотный спектр и фазы. Это позволяет глубже понять поведение генератора в различных условиях.
Решение распространенных проблем с генератором в мультисиме
2. Нестабильность сигнала
Нестабильный сигнал может быть вызван неправильной настройкой амплитуды или частоты. Убедитесь, что амплитуда сигнала не превышает допустимых значений для выбранного устройства. Также важно проверить, не загружены ли другие элементы схемы, что может повлиять на стабильность сигнала. Увлажнение и электромагнитные помехи могут стать дополнительными источниками нестабильности, поэтому проведите диагностику с учетом этих факторов.
3. Проблемы с фазой сигнала
Если фазовый сдвиг сигнала не соответствует ожидаемому, проверьте, правильно ли настроены параметры фазы в настройках генератора. Убедитесь, что другие устройства, подключенные к генератору, не влияют на фазу, особенно если они используют другую источниковую фазу.
4. Низкое качество сигнала
Проблемы с качеством сигнала могут быть связаны с недостаточной частотой дискретизации или помехами от других источников в системе. Для улучшения качества сигнала рекомендуется использовать фильтры для снижения шума и следить за тем, чтобы частота дискретизации была выше, чем частота выходного сигнала.
5. Отключение генератора при работе
Если генератор выключается во время работы, это может свидетельствовать о перегрузке системы или некорректной настройке питания. Проверьте источники питания и убедитесь, что они способны поддерживать требуемое напряжение. Также стоит обратить внимание на перегрев устройства. Проверьте систему охлаждения и при необходимости увеличьте вентиляцию.
6. Невозможность изменения амплитуды сигнала
Если амплитуда не изменяется при настройке, убедитесь, что сигнал действительно активен, а настройки амплитуды корректно применяются. Проверьте параметры усилителя, если он используется в цепи, и убедитесь, что его настройки соответствуют необходимым требованиям. В случае проблем с подключением усилителя или низким качеством компонентов генератора, рассмотрите возможность замены этих частей системы.
Вопрос-ответ:
Как выглядит генератор в мультисиме?
Генератор в мультисиме представляет собой компонент, который создает синусоидальные или другие типы сигналов для моделирования в схемах. В визуальном плане это обычно блок с несколькими управляющими параметрами: частота, амплитуда, фаза, форма волны и т. д. Он подключается к схемам с помощью стандартных соединений и используется для тестирования и анализа поведения различных элементов цепи.
Как настроить параметры генератора в мультисиме?
Настройка генератора в мультисиме начинается с выбора формы сигнала (синусоидальный, прямоугольный, пилообразный и т. д.). Затем можно установить его параметры: частоту, амплитуду и фазу. Важно также настроить уровень выхода, чтобы соответствовать требованиям тестируемой схемы. Эти параметры можно изменять в процессе моделирования, чтобы наблюдать, как они влияют на работу элементов цепи.
Что можно моделировать с помощью генератора в мультисиме?
Генератор в мультисиме используется для моделирования различных типов сигналов, таких как синусоиды, прямоугольные импульсы и другие формы волн. Он помогает анализировать работу фильтров, усилителей, осцилляторов и других схем, которые реагируют на изменения частоты и формы сигнала. Это полезно для изучения поведения компонентов в реальных условиях эксплуатации.
Как подключить генератор к схемам в мультисиме?
Подключение генератора к схемам в мультисиме осуществляется с помощью стандартных элементов соединения. Генератор подключается к точке входа схемы, будь то вход усилителя или фильтра. Важно правильно настроить параметры генератора, такие как частота и амплитуда, чтобы они соответствовали требованиям тестируемой цепи. Генератор может быть подключен как к активным, так и к пассивным компонентам, в зависимости от целей моделирования.
Какие типы сигналов может генерировать мультисим?
Мультисим позволяет генерировать разнообразные типы сигналов, включая синусоидальные, прямоугольные, треугольные, пилообразные и другие. Пользователи могут настроить параметры этих сигналов, такие как частота, амплитуда и фаза, что дает возможность моделировать различные реальные сценарии и тестировать схемы на их отклики на эти типы волн.
Как выглядит генератор в мультисиме и какие основные элементы его конструкции?
Генератор в мультисиме представляет собой инструмент для моделирования различных типов сигналов. Он обычно имеет интерфейс с несколькими настройками, позволяющими регулировать частоту, амплитуду и форму сигнала. Основные элементы генератора включают дисплей для отображения настроек и параметров, а также различные кнопки и ручки для манипуляции с частотными характеристиками. Генератор может быть оснащён выходом для подключения внешних устройств, таких как осциллографы или другие элементы схемы для анализа и визуализации сигналов. Внешний вид устройства часто напоминает компактный блок с функциональными элементами управления и индикаторами, предназначенными для точной настройки сигнала.
