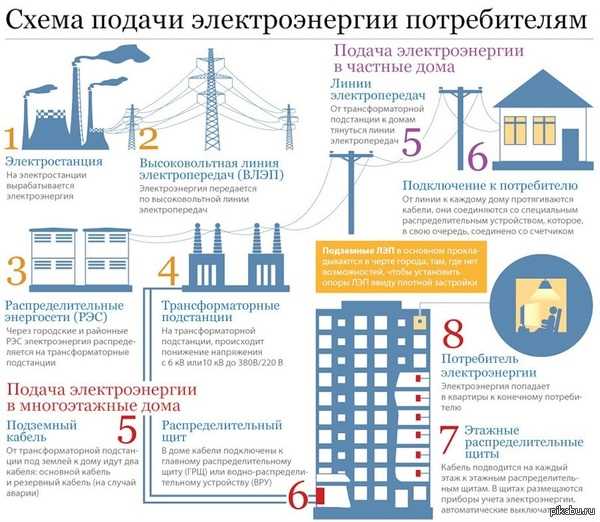

Как электричество попадает в дом от электростанции до потребителя

Электроэнергия, вырабатываемая на электростанции, проходит сложную цепочку преобразований и перемещений прежде, чем попасть в розетку. На выходе генераторов напряжение обычно составляет от 6 до 27 кВ, что недостаточно для передачи на большие расстояния. Для минимизации потерь его повышают до 110–750 кВ с помощью силовых трансформаторов.

Далее ток перемещается по магистральным линиям электропередачи, где потери энергии могут достигать 5–7 % на каждые 1000 км. Чтобы уменьшить нагрев проводов, используют алюминиевые или сталеалюминиевые кабели с высокой проводимостью. На подстанциях напряжение поэтапно снижается до 6–10 кВ, а затем до бытовых 220/380 В.

Перед поступлением в дом электричество проходит через вводное распределительное устройство, где устанавливаются автоматы защиты и устройства защитного отключения. Для стабильной работы бытовой техники рекомендуется поддерживать напряжение в диапазоне ±5 % от номинала, а при частых скачках использовать стабилизаторы или реле контроля напряжения.

Выработка электроэнергии на различных типах электростанций

Тепловые электростанции сжигают уголь, газ или мазут, превращая химическую энергию топлива в тепловую, а затем в электрическую. КПД современных паротурбинных установок достигает 35–40%, комбинированных газопаротурбинных – до 60%. Основные недостатки – выбросы CO₂ и потребность в устойчивых поставках топлива.

Гидроэлектростанции используют кинетическую энергию потока воды. КПД превышает 90%, а ресурс турбин – десятки лет. Эффективность зависит от сезонного стока, что требует регулирования уровня водохранилищ. Преимущество – отсутствие прямых выбросов парниковых газов при эксплуатации.

Атомные электростанции производят тепловую энергию за счёт ядерного деления урана-235 или плутония-239. КПД реакторных установок составляет 30–35%. Преимущества – высокая плотность энергии и стабильная базовая нагрузка; ключевые ограничения – обращение с радиоактивными отходами и безопасность реакторов.

Ветряные электростанции преобразуют кинетическую энергию ветра через ротор и генератор. Средний коэффициент использования установленной мощности – 25–40%, зависящий от ветрового потенциала региона. Не требуют топлива, но нуждаются в балансировке из-за непостоянства генерации.

Солнечные электростанции основаны на фотоэлектрических модулях с КПД 15–22% или солнечно-тепловых установках с КПД до 35%. Производительность напрямую зависит от солнечной радиации, что требует применения накопителей энергии или резервных источников.

Преобразование напряжения на повышающих трансформаторах

Повышающие трансформаторы используются для передачи электрической энергии на большие расстояния с минимальными потерями. На выходе генераторов электростанций напряжение обычно составляет 6–24 кВ, что недостаточно для экономичной транспортировки. Повышение до уровней 110–750 кВ снижает ток в линии и уменьшает тепловые потери в проводниках по закону Джоуля–Ленца.

Работа трансформатора основана на электромагнитной индукции: число витков во вторичной обмотке больше, чем в первичной, что обеспечивает рост напряжения и пропорциональное уменьшение силы тока. Выбор коэффициента трансформации зависит от расстояния до потребителей, сечения проводов и требований к изоляции.

Передача электроэнергии по магистральным линиям

Магистральные линии электропередачи передают ток высокого напряжения, обычно в диапазоне 110–750 кВ, что снижает потери при транспортировке на большие расстояния. Повышение напряжения осуществляется на подстанциях генератора с помощью силовых трансформаторов.

Для минимизации коронных потерь и нагрева применяются проводники большого сечения, часто из алюминиевых сплавов с стальным сердечником (АС). Расстояние между фазами выбирают с учётом габаритов и допустимого электрического поля, чтобы исключить перекрытия и разряды.

Опоры проектируются с расчётом на ветровые, гололёдные и механические нагрузки. Для контроля состояния линий используется термографическая диагностика, измерение вибраций и онлайн-системы мониторинга сопротивления изоляции.

Рекомендуется поддерживать чистоту изоляторов, особенно в районах с высокой запылённостью или солевыми отложениями, так как загрязнения увеличивают риск пробоя. Ветровые демпферы на проводах уменьшают усталостное разрушение от колебаний.

Передача по магистральным линиям завершается на понижающих подстанциях, где напряжение снижается до распределительных уровней (35–110 кВ) для дальнейшей подачи в региональные сети.

Понижение напряжения на распределительных подстанциях

На распределительных подстанциях напряжение поступает от магистральных линий 110–220 кВ и понижается до уровней 6–10 кВ для дальнейшего распределения по городским и сельским сетям. Процесс выполняется силовыми трансформаторами с коэффициентом трансформации, соответствующим требуемому выходному уровню.

Понижение напряжения снижает потери энергии в кабельных линиях и обеспечивает безопасную эксплуатацию оборудования в распределительных сетях. Для минимизации тепловых потерь выбираются трансформаторы с высоким классом энергоэффективности и системой автоматического регулирования под нагрузкой (РПН), позволяющей поддерживать стабильное напряжение при колебаниях нагрузки.

Оптимальная работа подстанций достигается регулярной диагностикой изоляции, измерением сопротивления обмоток и контролем температуры масла. При перегрузках рекомендуется использование параллельной работы трансформаторов, что предотвращает выход оборудования из строя и увеличивает срок службы.

Транспортировка электричества по городским и сельским сетям

Городские и сельские электрические сети отличаются по длине линий, уровню напряжения и плотности потребителей. Эти различия напрямую влияют на способы передачи энергии и выбор оборудования.

• Городские сети используют кабельные линии в земле или коллекторах, чаще на напряжениях 6–35 кВ. Высокая плотность потребителей требует разветвлённой системы распределительных пунктов (РП) и трансформаторных подстанций (ТП), расположенных на расстоянии 300–500 м друг от друга.
• Сельские сети в основном воздушные, протяжённостью до десятков километров, с рабочим напряжением 10–35 кВ. Из-за больших расстояний применяют опоры повышенной высоты и провод с увеличенным сечением для снижения потерь.

Для минимизации потерь энергии применяют:

1. Оптимизацию сечений проводников по расчётной нагрузке и допустимому падению напряжения.
2. Использование трансформаторов с КПД не ниже 98% и минимальными потерями холостого хода.
3. Мониторинг нагрузок с автоматической балансировкой фаз в распределительных шкафах.
4. Применение компенсационных установок (конденсаторных батарей) для поддержания коэффициента мощности выше 0,95.

В городах важна защита кабельных трасс от повреждений, в сельской местности – молниезащита и устойчивость опор к ветровым и гололёдным нагрузкам. Надёжность сети обеспечивается резервированием линий и использованием автоматических выключателей с функцией повторного включения (АПВ).

Вход электричества в дом через вводное устройство

Электрическая энергия поступает в дом по кабелю от опоры или подземной линии и подключается к вводному устройству, которое выполняет функции защиты, учёта и распределения.

• Вводной автоматический выключатель – отключает питание при коротком замыкании или перегрузке, выбирается по номинальному току в зависимости от максимальной мощности дома.
• Счётчик электроэнергии – фиксирует потребление, устанавливается в соответствии с классом точности, допустимым энергосбытом.
• Устройства защиты от перенапряжения (УЗП) – предотвращают повреждение бытовой техники при импульсах напряжения.
• Шины заземления и нулевого рабочего проводника – обеспечивают безопасное распределение потенциалов и подключение защитных проводников.

Рекомендации по монтажу:

1. Размещать вводное устройство на высоте 0,8–1,7 м для удобства обслуживания.
2. Использовать кабели с медными жилами сечением, соответствующим расчётному току (не менее 4 мм² для однофазного и 6 мм² для трёхфазного ввода).
3. Обеспечить герметичность корпуса для предотвращения попадания влаги и пыли, класс защиты не ниже IP54.
4. Выполнять подключение только при снятом напряжении, с применением сертифицированных средств индивидуальной защиты.

Распределение электричества по цепям внутри дома

После ввода кабеля в дом питание поступает в распределительный щит, где автоматические выключатели делят нагрузку на отдельные цепи. Обычно выделяют линии для освещения, розеток, кухонной техники, кондиционеров и электроплит. Такое разделение позволяет изолировать неисправную цепь без отключения всего дома.

Для розеточных групп жилых помещений применяют кабель сечением не менее 2,5 мм², для освещения – 1,5 мм², для мощных потребителей – 4–6 мм². Каждая цепь должна быть защищена автоматом, рассчитанным на соответствующую нагрузку: 10 А для освещения, 16–20 А для розеток, 25–32 А для электроплит и бойлеров.

Обязательна установка устройств защитного отключения (УЗО) на группы розеток и влажные зоны с током утечки не более 30 мА. Для электроплит и других мощных потребителей целесообразно использовать дифференциальные автоматы. Заземляющий проводник каждой цепи подключается к общей шине заземления, соединённой с контуром заземления дома.

Разводка выполняется либо скрытым способом в штробах и кабель-каналах, либо открытым – в гофре или коробах. Не допускается объединение разных цепей в одном автомате или использование одного нулевого проводника для нескольких групп. Все соединения выполняются в распределительных коробках с обеспечением надёжного контакта и доступом для обслуживания.

Вопрос-ответ:

Как электричество попадает от электростанции в наш дом?

Сначала электрическая энергия вырабатывается на электростанции — это может быть тепловая, гидро- или атомная станция. Затем по линиям электропередачи высокого напряжения ток поступает в подстанции, где напряжение снижается. Оттуда электричество идёт по распределительным сетям к трансформаторным будкам, а уже после этого — по городским и уличным кабелям в домовые щиты, откуда расходится по розеткам и приборам.

Почему на электростанциях используется высокое напряжение?

Передача энергии на большие расстояния при низком напряжении сопровождается значительными потерями в виде тепла на проводах. Высокое напряжение позволяет снизить силу тока и, соответственно, уменьшить потери. На подстанциях напряжение понижается до безопасного для бытового использования.

Что такое трансформаторная подстанция и для чего она нужна?

Трансформаторная подстанция — это сооружение, в котором расположены трансформаторы и распределительное оборудование. Основная задача — изменить напряжение: снизить его с уровня линий электропередачи до уровня, подходящего для распределительных сетей, а также обеспечить равномерное распределение нагрузки и защиту сети от аварий.

Может ли электричество попадать в дом под землёй, а не по проводам на столбах?

Да, в городах часто применяют кабельные линии, проложенные под землёй. Такой способ защищает кабели от погодных условий и снижает риск обрыва. Подземные кабели дороже в установке и сложнее в ремонте, но они эстетичнее и надёжнее в условиях плотной застройки.

Почему иногда бывают перебои с электричеством?

Причины могут быть разными: повреждение линий из-за сильного ветра или грозы, авария на подстанции, перегрузка сети из-за повышенного потребления, плановые работы по обслуживанию. В современных сетях обычно предусмотрены резервные линии и системы автоматического переключения, что позволяет сокращать время отключений.

Как электричество проходит такое большое расстояние от станции до моего дома без сильных потерь?

После выработки на электростанции электричество поднимается по напряжению с помощью трансформаторов — до сотен тысяч вольт. Это позволяет уменьшить силу тока и снизить нагрев проводов, а значит и потери на пути. Далее по линиям электропередачи оно поступает на подстанции, где напряжение поэтапно снижается до уровня, пригодного для подачи в городскую сеть. На финальном этапе, перед входом в дом, оно проходит через ещё один трансформатор, который делает напряжение безопасным для бытовых приборов.

Почему в линиях электропередачи используется переменный ток, а не постоянный?

Переменный ток удобнее передавать на большие расстояния, так как его напряжение легко изменять с помощью трансформаторов. Это значит, что можно быстро повысить напряжение для передачи на сотни километров, а затем понизить его перед подачей в дома. Постоянный ток для этого требовал бы более сложного и дорогого оборудования. Однако в некоторых случаях, например при подводных кабелях или сверхдальних линиях, применяют постоянный ток, потому что на таких расстояниях он даёт меньшие потери.
