Отпаивание транзистора – технически требовательная операция, требующая точного соблюдения температурного режима и аккуратности. Для качественного снятия компонента необходимо применять паяльник с регулируемой температурой, оптимально в диапазоне 300–350 °C, чтобы избежать перегрева и повреждения платы или транзистора.

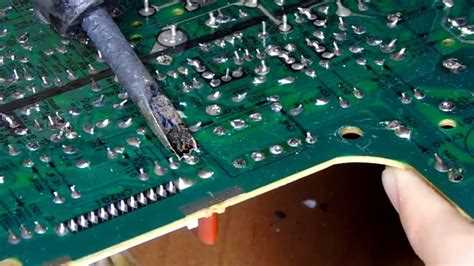

Выбор инструмента для пайки и отпайки транзисторов
Паяльные станции с керамическими нагревателями обеспечивают стабильность температуры и быстрый нагрев, что важно для сохранения целостности компонентов. Желательно выбирать модели с цифровым контролем температуры и функцией автоматического отключения для безопасности.
Для удаления припоя требуется паяльный отсос с обратным клапаном или медная оплетка. Медная оплетка толщиной 2–3 мм эффективно впитывает расплавленный припой, а отсос позволяет быстро удалить его из отверстий и с контактов.
При работе с транзисторами на поверхностном монтаже (SMD) рекомендуется использовать фен для пайки с регулируемой температурой воздуха от 200 до 350 градусов Цельсия и регулируемой мощностью потока воздуха. Это предотвращает перегрев и повреждение платы.
Дополнительно полезны мелкие пинцеты из антимагнитного материала для удержания транзистора при отпайке и монтажные подставки с зажимами для фиксации платы, что обеспечивает устойчивость и безопасность работы.
Подготовка рабочей зоны и безопасности при работе с платой
Рабочая зона должна быть хорошо освещена и иметь достаточное пространство для размещения инструмента и платы. Используйте антистатический коврик и заземлённый браслет для предотвращения повреждения компонентов статическим электричеством.
Перед началом работы проверьте исправность паяльника и отсосса для припоя, убедитесь в наличии рабочего вентилятора или вытяжки для удаления вредных паров. Рабочее место следует организовать так, чтобы провода не мешали движениям, а инструмент был под рукой.
Надевайте защитные очки с боковой защитой для защиты глаз от случайных брызг расплавленного припоя. Используйте перчатки из термостойкого материала при работе с высокотемпературным оборудованием, чтобы избежать ожогов.
Плату закрепите в тисках или специализированных держателях, чтобы она не смещалась при отпайке. Избегайте чрезмерного давления на плату во избежание механических повреждений дорожек и элементов.
Перед контактом с платой отключите питание и снимите аккумуляторы или батарейки. Проверьте, что вокруг нет легковоспламеняющихся веществ и обеспечьте доступ к огнетушителю на случай аварийной ситуации.
Если маркировка стерта или нечитаема, тип транзистора можно определить по конструкции платы и характеру применения компонента. Биполярные транзисторы чаще используются для усиления сигналов, полевые – для ключевых схем и управления мощностью.

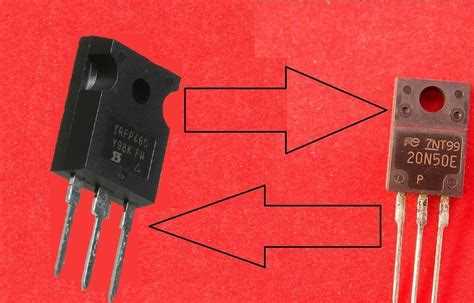

Техника прогрева контактов для снятия транзистора
Прогрев контактов транзистора необходим для разогрева припоя и облегчения его удаления без повреждения платы и самого компонента. Оптимальная температура пайки должна достигать 250–320 °C, в зависимости от типа припоя. Используйте паяльник с регулируемой температурой для точного контроля.
После достижения нужной температуры припой размягчается и становится подвижным. Используйте отсос для удаления припоя или оплётку для впитывания. Плавные движения и постепенный прогрев снижают вероятность отрыва дорожек и повреждений паяльной площадки.
В завершение, после снятия транзистора, очистите посадочные места от остатков припоя спиртовой или изопропиловый растворитель с помощью микроволоконной салфетки, чтобы подготовить площадки для монтажа нового компонента.

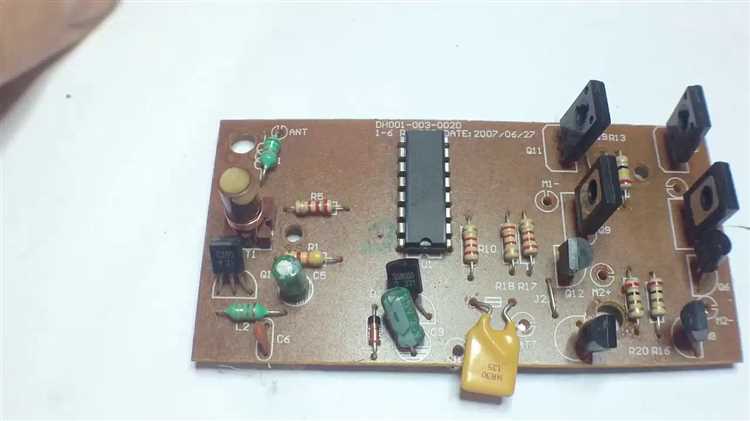

Методы удаления припоя с контактных площадок платы
Для эффективного удаления припоя с контактных площадок применяются три основных метода: использование паяльной отсоски, медной оплетки и вакуумного паяльного насоса. Каждый из них имеет свои особенности и оптимальные условия применения.
Паяльная отсоска – это устройство с пружинным механизмом и впускным отверстием, которое быстро удаляет расплавленный припой. Работать следует при температуре жала паяльника от 300 до 350 °C. Перед использованием жало нагревается, затем паяльник подносится к припою, когда он расплавится, нажимают на кнопку отсоса, создавая вакуум и втягивая расплавленный припой.
Медная оплетка представляет собой тонкую сетку из медных жил, пропитанную флюсом. Она прикладывается к припою и нагревается паяльником с температурой около 320–350 °C. Припой впитывается в оплетку за счет капиллярного эффекта. Для восстановления эффективности оплетки её кончик периодически обрезают, чтобы избавиться от насыщенного припоя участка.
Вакуумный паяльный насос позволяет быстро и точно удалить припой с ограниченных площадок. Насадка нагревается до температуры плавления припоя (обычно 300–350 °C), затем насос прикладывается к расплавленному припою и срабатывает вакуум, втягивая припой внутрь резервуара. После каждого цикла резервуар необходимо очищать от излишков припоя для сохранения эффективности.
Выбор метода зависит от типа платы и плотности монтажа. Для многослойных и чувствительных к теплу плат рекомендуется использование медной оплетки с минимальным временем нагрева. В условиях быстрого ремонта или массовой пайки эффективнее применять паяльную отсоску или вакуумный насос.
Правильное использование паяльника и отсоса для отпайки
Для эффективного и безопасного снятия транзистора с печатной платы необходима правильная техника работы с паяльником и отсосом. Соблюдение точного порядка действий снижает риск повреждения платы и элементов.
- Подготовка паяльника:
- Температура паяльника должна быть в диапазоне 300–350 °C. Слишком высокая температура способна повредить элементы и дорожки, низкая – затрудняет расплавление припоя.
- Жало паяльника должно быть острым и чистым, для обеспечения хорошего теплового контакта.
- Нагрев контактов:
- Наносите жало паяльника непосредственно на контактную площадку с припоем, удерживая 2–4 секунды до полного расплавления припоя.
- Не перегревайте участок более 5 секунд, чтобы не повредить дорожки и корпус транзистора.
- Использование отсоса:
- Немедленно после расплавления припоя поднесите отсос к месту пайки, чтобы быстро удалить расплавленный припой.
- Нажмите на отсос заранее для создания вакуума, поднесите к припоевому соединению и отпустите кнопку, чтобы эффективно втянуть припой.
- Повторите процесс при необходимости, если припой остался в труднодоступных местах.
- Контроль состояния площадок:
- После удаления припоя внимательно осмотрите контактные площадки на наличие остатков и повреждений.
- При необходимости повторно прогрейте и удалите оставшийся припой, чтобы избежать плохого контакта при повторной пайке.
- Отпаивание транзистора:
- Избегайте резких движений, чтобы не повредить посадочные места и дорожки платы.
Важным элементом является синхронизация нагрева и отсоса – отсос нужно использовать сразу после расплавления припоя, иначе он застынет и усложнит процесс.
Осмотрите контактные площадки на плате на предмет механических повреждений: трещин, отслоений меди и обгоревших участков. Используйте лупу с увеличением не менее 5× для выявления мелких дефектов.
Удалите остатки припоя с помощью медной оплетки или паяльного отсоса, чтобы обеспечить чистоту контактов и избежать коротких замыканий при повторной установке компонента.
Проверьте целостность дорожек мультиметром в режиме прозвонки. Контактные площадки должны быть надежно связаны с остальными элементами цепи, отсутствие сигнала указывает на повреждение, требующее ремонта.
После проверки убедитесь, что поверхность платы сухая и очищенная от флюса, который может вызвать коррозию или ухудшить пайку при установке нового компонента.
Вопрос-ответ:
Какие инструменты нужны для аккуратного снятия транзистора с платы?
Для работы потребуются паяльник с тонким жалом, припойный отсос или медная оплетка для удаления припоя, а также пинцет для удержания компонента. Иногда полезно иметь флюс для улучшения теплопередачи и очистки контактных площадок.
Как избежать перегрева транзистора и платы при отпайке?
Нужно минимизировать время контакта жала паяльника с выводами, не превышать температуру около 300°C и использовать флюс для быстрого расплавления припоя. Перегрев часто приводит к повреждению как компонента, так и дорожек платы. Рекомендуется прогревать выводы постепенно и контролировать процесс визуально.
Что делать, если после попытки отпайки остаются припойные «мостики» между контактами?
Для удаления припойных мостиков можно применить медную оплетку или отсос. Если остатки припоя трудно убрать, повторите нагрев с использованием флюса для лучшего растекания припоя. Аккуратно снимайте припой, не повреждая дорожки и контактные площадки.
Как определить правильное расположение выводов транзистора перед отпайкой?
Определить назначение выводов можно по маркировке на корпусе и даташиту конкретной модели транзистора. Если даташит недоступен, ориентируйтесь по стандартному расположению выводов для данного типа корпуса или используйте мультиметр в режиме прозвонки для выявления базы, коллектора и эмиттера.
Какие признаки указывают на повреждение платы после снятия транзистора?
Повреждение проявляется в виде отслоившихся или порванных дорожек, разрушенных контактных площадок, ожогов или потемнений вокруг места пайки. Также может нарушиться электрическая проводимость, что выявляется проверкой мультиметром. При повреждении следует провести восстановление или ремонт контактных площадок перед установкой нового компонента.
Как правильно подготовить транзистор и плату перед процессом отпайки?
Перед тем как приступать к отпайке транзистора, важно тщательно очистить рабочую зону от пыли и загрязнений. Также следует убедиться, что плата и сам транзистор не повреждены механически. Рекомендуется проверить маркировку транзистора и расположение его выводов, чтобы избежать ошибок при дальнейшем монтаже. Для защиты элементов на плате можно использовать термостойкий скотч или теплоотводы. Подготовка включает проверку исправности инструментов — паяльника с подходящей температурой и насадки, а также припоя и отвода для излишков припоя.
Какие признаки указывают на то, что транзистор удалось аккуратно отпоять с платы?
Один из главных признаков успешной отпайки — отсутствие повреждений контактных площадок на плате и целостность выводов транзистора. Контактные площадки должны оставаться ровными и не отслоенными от основания платы. При визуальном осмотре стоит обратить внимание на отсутствие следов перегрева или расплавления компонентов рядом с транзистором. Кроме того, при помощи мультиметра можно проверить отсутствие короткого замыкания между выводами и сохранность электрических свойств транзистора, если он планируется к повторному использованию.
