Электропроводка ВАЗ 2112 оснащена штатным разъёмом типа ISO, что упрощает установку большинства современных магнитол. Перед началом подключения необходимо убедиться в целостности проводов и отсутствии окисления контактов. Для проверки целесообразно использовать мультиметр – это позволит определить полярность и наличие напряжения на каждом проводе.
Питание магнитолы осуществляется через два основных провода: жёлтый – постоянный «плюс» от аккумулятора для сохранения настроек, и красный – управляющий «плюс» от замка зажигания. Масса подключается через чёрный провод. Акустические кабели имеют цветовую маркировку парами, например белый и белый с чёрной полосой – передний левый динамик, серый и серый с чёрной полосой – передний правый.
Если штатный разъём был демонтирован или повреждён, рекомендуется установить новый ISO-коннектор. Это исключит риск ошибочного соединения и ускорит монтаж. Скрутки и изолента в цепях питания лучше заменить на пайку с последующей термоусадкой – это обеспечит стабильное соединение и снизит вероятность короткого замыкания.
Для исключения помех в звуке полезно проложить силовые провода и акустические кабели раздельно. При подключении усилителя или сабвуфера необходимо предусмотреть отдельный предохранитель в цепи питания, расположенный на расстоянии не более 30 см от аккумулятора. Это требование особенно важно при установке мощных аудиосистем.

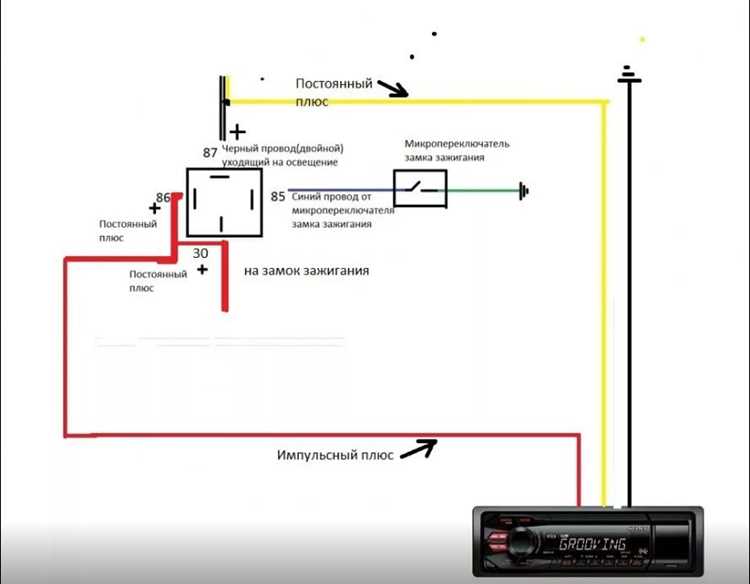

Выбор подходящей магнитолы и разъёмов для ВАЗ 2112
Для установки магнитолы в ВАЗ 2112 необходимо учитывать размеры посадочного места, тип разъёмов и совместимость с электропроводкой автомобиля.
- Размер – штатное место рассчитано на формат 1 DIN (180×50 мм). Для установки 2 DIN потребуется доработка панели или замена рамки.
- Питание – бортовая сеть автомобиля 12 В, с допустимой нагрузкой на предохранитель до 10–15 А.
- Разъёмы – в большинстве ВАЗ 2112 используется стандарт ISO 10487 (два блока: питание и акустика). На ранних моделях может быть установлен заводской разъём, требующий переходника.
- Мощность – оптимально выбирать головное устройство с номиналом 4×20–25 Вт для работы без внешнего усилителя.
- Функциональность – поддержка USB, Bluetooth и AUX повышает удобство, а наличие RCA-выходов упростит подключение сабвуфера или усилителя.
При подборе переходных разъёмов обратите внимание на маркировку: для питания – ISO A, для акустики – ISO B. Если в проводке автомобиля нет ISO-коннектора, используйте адаптер с распиновкой под ВАЗ, чтобы избежать обрезки штатных проводов.
Подготовка инструментов и расходных материалов для установки
Для демонтажа старой магнитолы и монтажа новой потребуется крестовая и плоская отвертки, ключ на 10 для отключения клеммы аккумулятора, тонкогубцы для работы с разъемами, а также мультиметр для проверки полярности проводов питания и акустики.
Из расходных материалов необходим ISO-разъём, совместимый с выбранной моделью магнитолы, изолента или термоусадочные трубки для надежной изоляции соединений, пластиковые стяжки для фиксации проводки, а также переходная рамка под посадочное место ВАЗ 2112, если форм-фактор устройства отличается от штатного.
Рекомендуется иметь под рукой набор предохранителей соответствующего номинала, медные обжимные клеммы для подключения питания и акустических проводов, а также маркер для пометки кабелей во избежание ошибок при сборке.
Определение распиновки штатной проводки автомобиля
Перед подключением магнитолы необходимо идентифицировать каждый провод в штатном разъёме. На ВАЗ 2112 чаще всего используется стандарт ISO, однако встречаются модификации, поэтому проверка обязательна. Для работы потребуется мультиметр в режимах измерения постоянного напряжения и прозвонки цепей.
Провод постоянного питания (+12 В) определяется по наличию напряжения при выключенном зажигании, обычно имеет жёлтую изоляцию. Провод зажигания (ACC) даёт +12 В только при включённом замке зажигания, чаще всего красный. Масса фиксируется как провод с нулевым потенциалом относительно кузова, обычно чёрный или коричневый.
Акустические линии проверяются прозвонкой от разъёма до динамика. Для каждой пары (плюс и минус) мультиметр должен показывать сопротивление 4–8 Ом. Цвета проводов могут различаться, но часто передняя левая колонка – белая пара, передняя правая – серая, задняя левая – зелёная, задняя правая – фиолетовая. Полярность определяется кратковременной подачей напряжения 1,5 В: при правильном подключении диффузор динамика выдвигается наружу.
При обнаружении проводов с нестандартной окраской или повреждённой изоляцией рекомендуется составить схему подключения и промаркировать жилы, чтобы исключить ошибки при установке новой магнитолы.
Демонтаж старой магнитолы и панели приборов
Перед началом работ отключить минусовую клемму аккумулятора для исключения короткого замыкания. Использовать набор пластиковых лопаток, чтобы избежать повреждения облицовки.
Снять декоративную рамку магнитолы, аккуратно поддев её по периметру. Выкрутить крепёжные винты, зафиксированные по бокам корпуса. Потянуть устройство на себя и отсоединить разъёмы питания ISO и антенный штекер.
Для демонтажа панели приборов открутить крепления под рулевой колонкой и в верхней части панели. Ослабить фиксатор троса спидометра, если установлен механический привод. Отсоединить колодки проводки от блока приборов, пометив каждую для упрощения обратной сборки.
| Этап | Инструмент | Примечание |
|---|---|---|
| Снятие рамки магнитолы | Пластиковая лопатка | Поддевать с нижнего края |
| Откручивание креплений | Крестовая отвертка | Два винта по бокам корпуса |
| Отсоединение разъёмов | Без инструмента | Сначала питание, затем антенна |
| Демонтаж панели приборов | Ключ на 10 | Открутить нижние и верхние болты |
| Отсоединение троса спидометра | Плоская отвертка | Ослабить фиксатор поворотом |
Подключение питания и массы к магнитоле
Для корректной работы магнитолы в ВАЗ 2112 необходимо обеспечить стабильное питание и надежное заземление. Штатная проводка предусматривает отдельные линии для постоянного и включаемого питания.
- Постоянный «плюс» (+12 В) – жёлтый провод ISO-разъёма, подключается к аккумулятору через штатный предохранитель F19 (15 А). Обеспечивает сохранение настроек при выключенном зажигании.
- Плюс от замка зажигания – красный провод ISO-разъёма, питание появляется при положении ключа ACC или ON. Линия защищена предохранителем F7 (10 А).
- Масса – чёрный провод ISO-разъёма. Подключается к кузову автомобиля через болтовое соединение без следов коррозии и с зачищенной до металла поверхностью.
Рекомендации по подключению:
- Проверить напряжение на жёлтом и красном проводах мультиметром до установки магнитолы.
- Использовать клеммы и термоусадку вместо скруток для исключения окисления контактов.
- При отсутствии штатной массы проложить отдельный провод сечением не менее 2,5 мм² напрямую к кузову.
- Не допускать соединения постоянного и включаемого питания в одну линию – это приведёт к разряду аккумулятора.
Подключение акустических проводов к динамикам
Для подключения фронтальных динамиков ВАЗ 2112 используйте провода сечением не менее 1,5 мм², для тыловых – от 1,0 мм². Это обеспечит минимальные потери сигнала и снизит риск перегрева проводки при высокой громкости.
Перед подключением проверьте полярность: на проводах, идущих от магнитолы, обычно маркируется «+» сплошной линией или красной полосой, а «–» остаётся однотонным. Несоблюдение полярности приведёт к фазовым искажениям и падению качества звука.
В ВАЗ 2112 штатные разъёмы для динамиков находятся в дверях и на полке багажника. Если используете заводскую проводку, убедитесь в целостности изоляции и отсутствии окислов в клеммах. При прокладке новых проводов избегайте острых краёв металла – используйте гофру или изоляционные втулки.
Соединения лучше выполнять методом пайки с последующей изоляцией термоусадочной трубкой. Скрутки без фиксации со временем окисляются, вызывая потерю мощности и посторонние шумы. При монтаже в двери оставляйте запас длины, чтобы провод не натягивался при открывании.
Фиксация магнитолы в посадочном месте
Перед установкой убедитесь, что в проём панели приборов установлена металлическая монтажная рамка, и её фиксаторы надёжно разведены отвёрткой в стороны для плотного прижима к краям проёма.
Магнитолу вставляйте до упора, ориентируя направляющие корпуса по пазам рамки, чтобы исключить перекос. При лёгком сопротивлении не применяйте силу – проверьте, чтобы жгуты проводов не упирались в заднюю стенку.
Для предотвращения вибраций дополнительно используйте штатную заднюю опору, закрепив её болтом к кронштейну кузова. Это снизит нагрузку на переднюю рамку и предотвратит появление люфта во время движения.
После фиксации проверьте, чтобы защёлки по бокам корпуса вошли в пазы рамки, и магнитола не имела свободного хода при нажатии на панель управления.
Проверка работоспособности и устранение возможных неисправностей
После подключения подайте питание и убедитесь, что магнитола включается без задержек. Если дисплей не загорается, проверьте предохранитель на цепи ACC и постоянного питания (B+), а также правильность полярности подключения. Для ВАЗ 2112 штатный предохранитель магнитолы обычно рассчитан на 10–15 А.
Если при повышении громкости звук искажается, проверьте массу устройства: контакт должен быть закреплён на очищённой от краски металлической поверхности кузова. Плохой контакт массы может вызывать фоновый шум и нестабильную работу.
При появлении помех от работы двигателя установите фильтр по питанию на +12 В и проверьте целостность экранировки аудиокабелей. Провода питания и сигнальные кабели рекомендуется прокладывать раздельно, чтобы снизить наводки.
Все проверки выполняйте при выключенном зажигании и с отключённой минусовой клеммой аккумулятора, чтобы избежать коротких замыканий и повреждения оборудования.
Вопрос-ответ:
Можно ли подключить новую магнитолу к штатной проводке ВАЗ 2112 без переделки?
Да, если разъём у новой магнитолы соответствует заводскому стандарту ISO, то можно использовать штатную колодку. В таком случае достаточно просто соединить её с магнитолой через переходник. Если же разъёмы не совпадают, придётся или заменить колодку, или перепаять провода, ориентируясь по схеме подключения.
Как правильно подключить питание магнитолы, чтобы она не разряжала аккумулятор?
Для этого необходимо правильно подключить два провода питания: жёлтый (постоянный «плюс» для памяти) к клемме, где есть напряжение даже при выключенном зажигании, и красный (плюс через замок зажигания) — к проводу, где напряжение появляется только при повороте ключа. Если оба провода соединить на постоянный плюс, магнитола будет потреблять ток даже в состоянии покоя, что может разрядить аккумулятор за несколько дней простоя.
Нужно ли ставить дополнительный предохранитель при установке магнитолы?
Да, желательно. Даже если в цепи питания уже есть штатный предохранитель, дополнительный предохранитель на 10–15 А, установленный как можно ближе к аккумулятору, защитит проводку и устройство от короткого замыкания. Это особенно актуально, если провод питания прокладывается самостоятельно, минуя штатную проводку.
Можно ли подключить колонки напрямую к магнитоле без усилителя?
Да, можно, если колонки имеют сопротивление 4–8 Ом и не превышают по мощности характеристики выхода магнитолы. Для большинства штатных или недорогих динамиков усилитель не обязателен. Однако при подключении более мощных акустических систем лучше использовать внешний усилитель, чтобы избежать перегрузки магнитолы и получить более качественный звук.
