Как подтянуть ремень генератора митсубиси каризма

На Mitsubishi Carisma ремень генератора отвечает не только за подачу питания к аккумулятору, но и за работу вспомогательных систем, включая помпу и кондиционер. Ослабление натяжения приводит к проскальзыванию, свисту и снижению эффективности зарядки. Для корректировки натяжки используется регулировочный болт, расположенный на кронштейне генератора, доступ к которому зависит от конкретного двигателя – 1.6, 1.8 GDI или дизельного 1.9 TD.

Перед началом работ требуется отключить аккумулятор, чтобы исключить короткое замыкание. Для доступа к ремню часто необходимо снять защиту двигателя или правое переднее колесо вместе с подкрылком, что обеспечивает удобный подход к креплениям генератора. Ослабив фиксирующий болт крепления генератора, натяжение изменяется вращением регулировочного винта по часовой стрелке для подтяжки или против – для ослабления. После регулировки фиксирующий болт затягивается до штатного момента.

Оптимальное натяжение проверяется нажатием на ремень в середине пролета между шкивами – прогиб должен составлять 8–10 мм при умеренном нажатии пальцем. Перетяжка создаст нагрузку на подшипники генератора, а чрезмерное ослабление приведет к проскальзыванию и износу. При обнаружении трещин, расслоений или потертостей ремень подлежит немедленной замене, так как регулировка натяжения в этом случае не решит проблему.

Подготовка инструментов и материалов для работы

Понадобится накидной или комбинированный ключ на 12 мм для ослабления крепления генератора, а также ключ на 14 мм для регулировочного болта натяжения. Желательно иметь трещотку с удлинителем, чтобы получить доступ к крепежу в ограниченном пространстве моторного отсека.

Для проверки состояния ремня используйте линейку или специальный измеритель прогиба – оптимальный показатель для ремня генератора на Mitsubishi Carisma составляет 8–12 мм при умеренном нажатии в средней части. Если ремень изношен, заранее подготовьте новый с правильной длиной и профилем (проверить по VIN или каталожному номеру).

Рекомендуется запастись проникающей смазкой для облегчения отвинчивания закисших болтов, а также перчатками из плотной ткани для защиты рук от острых кромок. Для дополнительной фиксации ремня при установке можно использовать небольшой монтажный крюк или прочную отвертку.

Определение типа и состояния ремня генератора

На Mitsubishi Carisma устанавливаются клиновые или поликлиновые ремни, выбор зависит от года выпуска и модификации двигателя. Для точного определения типа следует сверить маркировку на боковой поверхности ремня с данными в сервисной документации или каталоге запчастей.

Состояние ремня оценивается визуально и тактильно: наличие трещин на ребрах, расслоений, блеска от проскальзывания или разлохмаченных краев указывает на необходимость замены. Допустимая глубина износа профиля поликлинового ремня не должна превышать 0,5 мм. При нажатии с усилием около 10 кгс прогиб на участке между шкивами не должен быть более 10–12 мм.

При обнаружении запаха гари, следов резиновой пыли или неравномерного износа требуется проверить соосность шкивов и натяжение, так как эти признаки часто сопровождают ускоренный износ ремня.

Доступ к ремню генератора через моторный отсек

2. Снимите пластиковую декоративную крышку двигателя (если установлена) – обычно крепится двумя болтами под 10 мм и пластиковыми клипсами; для доступа к генератору её полное снятие экономит время и пространство.

3. Осмотрите путь ремня: убедитесь, что ремень проходит по шкивам в соответствии с пиктограммой под капотом или схемой в мануале. При отсутствии схемы запомните положение вспомогательных шкивов перед ослаблением натяжения.

4. Для доступа к натяжителю и болту поворота генератора освободите при необходимости воздухопровод в районе фильтра (снятие резонатора/пластикового короба). Откручивайте хомуты отверткой или головкой 8–10 мм; это обычно добавляет 2–3 см свободного пространства для рычага генератора.

5. Ослабьте контргайку натяжителя (если есть) и затем опорный (поворотный) болт генератора. Стандартная последовательность: сначала немного ослабить контргайку, затем головкой или воротком повернуть опорный болт и, при необходимости, ослабить натяжной болт. Используйте длинный рычаг или вороток для контроля хода – генератор смещается назад для ослабления ремня.

6. Проверка натяжения: при среднем давлении пальца в середине пролёта ремня прогиб должен составлять 8–12 мм (0,3–0,5 дюйма). Измеряйте линейкой – не доверяйте только «на ощупь». Если установлен натяжитель с индикатором, выставьте по метке индикатора.

7. После корректировки сначала затяните натяжной винт до базового усилия, затем опорный (поворотный) болт и в конце – контргайку. Рекомендуемый финальный момент затяжки опорного болта генератора – 40–60 Н·м; проверьте значение в сервисном мануале для вашей конкретной модификации двигателя.

8. Визуальная и акустическая проверка: прокрутите двигатель стартером (несколько секунд) с включенными дальними огнями или без нагрузки – проверьте, чтобы ремень не скрипел и не шатался по шкиву. После 100–200 км пробега повторно контролируйте натяжение – ремень может немного осесть.

9. Безопасность и предупреждения: используйте перчатки и защитные очки; не вращайте двигатель рукой при ослабленном ремне; не допускайте попадания масла/топлива на ремень – очистите шкивы ветошью и обезжиривателем перед установкой нового ремня.

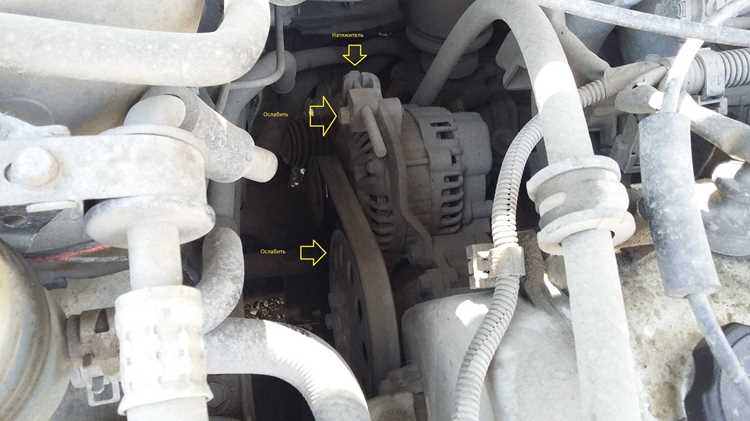

Ослабление креплений генератора перед регулировкой

Перед изменением натяжения ремня необходимо ослабить фиксирующие болты генератора. Сначала ключом на 12 или 14 мм ослабьте верхний регулировочный болт, расположенный на кронштейне натяжителя. Этот болт фиксирует положение генератора после регулировки, поэтому полностью его выкручивать не нужно – достаточно 1–2 оборотов.

Далее ослабьте нижний осевой болт крепления генератора к блоку двигателя. Он обычно имеет больший диаметр и затянут с большим моментом, поэтому может потребоваться вороток или трещотка с удлинителем. Ослабление должно быть достаточным, чтобы генератор мог перемещаться, но без полного снятия болта.

Проверяйте, чтобы кабели, подходящие к генератору, не находились под натяжением и не мешали его движению. При наличии коррозии на резьбовых соединениях предварительно используйте проникающую смазку и дайте ей подействовать 5–10 минут.

Регулировка натяжения ремня до нужного уровня

Проверка натяжения выполняется на остывшем двигателе. При нажатии пальцем с усилием около 10 кгс на середину пролёта между шкивами прогиб должен составлять 8–10 мм для нового ремня и 10–12 мм для бывшего в эксплуатации.

Для корректировки ослабьте фиксирующий болт генератора, затем вращайте регулировочный винт до достижения требуемого прогиба. Измеряйте прогиб после каждого небольшого изменения положения генератора, чтобы избежать перетяжки.

Важно: чрезмерно натянутый ремень перегружает подшипники генератора и коленчатого вала, а слабый натяг вызывает проскальзывание и шум. После регулировки обязательно затяните фиксирующие болты и повторно проверьте прогиб.

Проверка работы генератора после подтяжки ремня

После регулировки натяжения ремня необходимо убедиться, что генератор функционирует корректно и зарядка аккумулятора соответствует норме.

1. Запустите двигатель и оставьте его работать на холостом ходу. Убедитесь, что посторонние звуки (свист, скрежет) отсутствуют.
2. Измерьте напряжение на клеммах аккумулятора мультиметром. При исправном генераторе оно должно составлять 13,8–14,5 В.
3. Включите нагрузку: дальний свет, обогрев стекла, вентилятор печки. Напряжение не должно падать ниже 13,5 В.
4. Проверьте, нет ли запаха гари или перегрева корпуса генератора – чрезмерное натяжение ремня может вызвать излишнюю нагрузку на подшипники.
5. Осмотрите ремень на работающем двигателе: он должен двигаться без биений и перекоса.

Если напряжение вне указанных диапазонов или присутствуют шумы, требуется дополнительная регулировка или диагностика генератора.

Вопрос-ответ:

Как понять, что ремень генератора на Mitsubishi Carisma нужно подтянуть?

Признаки ослабленного ремня могут быть разными: свистящий звук при запуске двигателя или при резком нажатии на газ, слабая зарядка аккумулятора, мигающая лампа аккумулятора на панели. Иногда ремень выглядит изношенным, но основная проблема — в натяжении. Если при нажатии на ремень пальцем он прогибается больше чем на 10–15 мм, стоит заняться подтяжкой.

Какие инструменты нужны для подтяжки ремня генератора на Mitsubishi Carisma?

Обычно достаточно набора рожковых или накидных ключей (на 12 и 14 мм), а также трещотки с удлинителем. Полезно иметь фонарик для лучшей видимости, так как генератор расположен не в самом удобном месте. Иногда требуется WD-40, чтобы ослабить закисшие болты. Для проверки натяжения можно использовать динамометрический ключ или просто ориентироваться на допустимый прогиб.

Как происходит сам процесс подтяжки ремня на Carisma?

Сначала нужно найти генератор — он закреплён на кронштейне сбоку двигателя. Ослабляется фиксирующий болт крепления генератора и регулировочный болт натяжки. Генератор слегка отодвигают от двигателя, увеличивая натяжение ремня. После достижения нужного натяжения болты снова затягиваются. Важно не перетянуть ремень, чтобы не перегрузить подшипники генератора.

Нужно ли снимать ремень полностью для его подтяжки?

Нет, снимать ремень для подтяжки не требуется. Достаточно ослабить крепёж генератора и изменить его положение. Снятие ремня нужно только в случае его замены. Если ремень изношен, имеет трещины или следы расслоения, подтяжка не решит проблему — лучше сразу установить новый.

Как проверить, что ремень натянут правильно?

После подтяжки попробуйте надавить на ремень в середине между шкивами. Прогиб должен быть примерно 10 мм при умеренном усилии пальцем. При слишком сильном натяжении ремень будет издавать гул, а при слабом — свистеть. Также стоит проверить заряд аккумулятора мультиметром — напряжение при работающем двигателе должно быть в пределах 13,8–14,4 В.
