Микроамперметр измеряет очень малые токи, и для расширения его диапазона применяется шунт – резистор, подключаемый параллельно прибору. Расчет шунта позволяет точно определить сопротивление, при котором большая часть тока будет проходить через шунт, а не через чувствительный измерительный механизм.
Для расчета шунта используют формулу: Rш = (Iполн / Iприб — 1) × Rприб, где Rш – сопротивление шунта, Iполн – полный ток, который нужно измерить, Iприб – номинальный ток микроамперметра, Rприб – внутреннее сопротивление прибора. Все величины должны быть в одной системе единиц (чаще всего – в амперах и омах).
Например, если микроамперметр рассчитан на 100 мкА и имеет внутреннее сопротивление 600 Ω, а необходимо измерять ток до 1 мА, шунт должен иметь сопротивление Rш = (0.001 / 0.0001 — 1) × 600 = 5400 Ω. Это позволяет снизить ток, проходящий через чувствительный механизм, и при этом сохранить линейную шкалу измерений.
Важно учитывать допуски резисторов и стабильность их параметров при изменении температуры. Для высокоточных измерений рекомендуется использовать прецизионные шунты с минимальным температурным коэффициентом сопротивления (ТКС) и проверенной долговременной стабильностью.
Как определить внутреннее сопротивление микроамперметра
Внутреннее сопротивление микроамперметра обозначается как \( R_a \) и представляет собой активное сопротивление его измерительной обмотки. Для точного расчета шунта значение \( R_a \) должно быть известно. Если паспортные данные прибора отсутствуют, сопротивление измеряется напрямую.
При использовании второго метода важно подавать минимальное напряжение, чтобы не превысить максимально допустимый ток стрелочного механизма (обычно в пределах 50–500 мкА). Ошибки в определении сопротивления непосредственно влияют на точность расчетов шунта, поэтому все измерения выполняются с учетом класса точности используемых приборов.
Как узнать максимальный ток измерения прибора
Максимальный ток измерения микроамперметра указывается производителем и чаще всего обозначается на шкале прибора. Если деления шкалы подписаны, например, до 100 µA, это означает, что без шунта прибор рассчитан на измерение тока до 100 микроампер.
Если маркировка отсутствует, определение максимального тока производится с использованием известного внутреннего сопротивления и напряжения полного отклонения. Для этого необходимо подать на вход прибора регулируемое напряжение через защитный резистор и контролировать момент полного отклонения стрелки. Записывается напряжение, при котором стрелка достигает крайнего правого положения. Затем используется формула: Imax = U / Rвн, где U – напряжение полного отклонения, Rвн – внутреннее сопротивление прибора.
Если сопротивление микроамперметра неизвестно, его определяют омметром или методом замещения с известным резистором. После этого можно рассчитать ток, соответствующий полному отклонению стрелки, и использовать это значение как Imax в дальнейших расчетах шунта.
Точные измерения производятся в лабораторных условиях с применением источника питания постоянного тока и прецизионных резисторов. Для исключения риска повреждения микроамперметра рекомендуется начинать подачу напряжения с минимального значения, постепенно увеличивая его до полного отклонения.
Формула расчета сопротивления шунта и её применение
Сопротивление шунта рассчитывается по формуле:
Rш = (Iизм / Iприб − 1) × Rвн
Где:
Rш – сопротивление шунта (в Ом),
Iизм – максимальный ток, который должен измерять прибор (в амперах),
Iприб – номинальный ток микроамперметра (в амперах),
Rвн – внутреннее сопротивление микроамперметра (в Ом).
Применение этой формулы позволяет точно подобрать внешний шунт, распределяющий ток между измерительной головкой и обходным каналом. Например, если микроамперметр рассчитан на 100 мкА и имеет внутреннее сопротивление 1,2 кОм, а необходимо измерять ток до 10 мА, то сопротивление шунта будет:
Rш = (0,01 / 0,0001 − 1) × 1200 = (100 − 1) × 1200 = 99 × 1200 = 118800 Ом
Однако для уменьшения падения напряжения на приборе рекомендуется использовать шунт с минимально возможным сопротивлением, обеспечивающим точность измерения. Важно учитывать мощность рассеивания шунта, рассчитываемую по формуле P = I2 × R. Превышение допустимой мощности приведет к перегреву и искажению показаний.

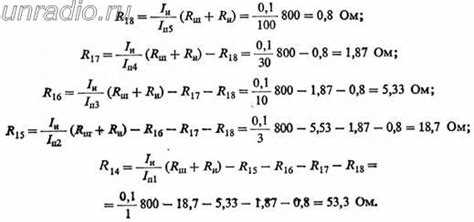

Расчет параметров шунта при известной шкале микроамперметра
Если шкала микроамперметра размечена, например, от 0 до 100 мкА, это означает, что максимальный ток, проходящий через сам прибор без шунта, составляет 100 мкА. Чтобы использовать прибор для измерения более высокого тока, требуется параллельное подключение шунта, позволяющего отводить часть тока в обход микроамперметра.
Для начала необходимо определить:
- максимальный ток измерения Iобщ (например, 10 мА);
- номинальный ток микроамперметра Iм (например, 100 мкА);
- внутреннее сопротивление микроамперметра Rм (например, 1,2 кОм).
Расчет сопротивления шунта Rш осуществляется по формуле:
Rш = (Iм × Rм) / (Iобщ – Iм)
Подставим примерные значения:
Rш = (0,0001 × 1200) / (0,01 – 0,0001) = 0,12 / 0,0099 ≈ 12,12 Ом
Шунт должен быть рассчитан на падение напряжения, равное падению на микроамперметре при его номинальном токе. Это обеспечит корректную индикацию и защиту измерительного механизма.
При выборе материала шунта предпочтение отдается металлам с малым температурным коэффициентом сопротивления (например, манганин). Сопротивление шунта не должно изменяться при нагреве, иначе измерения будут неточными.
Для повышения точности шунт изготавливают с учетом необходимой мощности рассеивания. Она рассчитывается по формуле:
P = Iш2 × Rш, где Iш = Iобщ – Iм.
Если Iш = 9,9 мА, то:
P ≈ (0,0099)2 × 12,12 ≈ 1,19 мВт
Эта мощность мала, поэтому шунт можно выполнить в виде проволочного отрезка соответствующей длины и сечения. Длина и диаметр провода подбираются по удельному сопротивлению материала с учетом рассчитанного сопротивления.
Как выбрать номинал и мощность резистора для шунта
Номинал шунтирующего резистора рассчитывается по формуле: Rш = (Iобщ — Iизм) × Rизм / Iизм, где Iобщ – требуемый ток полного отклонения, Iизм – ток отклонения микроамперметра, Rизм – его внутреннее сопротивление. Полученное значение сопротивления Rш задаёт номинал резистора, который нужно подключить параллельно измерительному механизму.
При выборе номинала важно учитывать максимально допустимое отклонение сопротивления от расчётного значения. Погрешность не должна превышать ±1 %, особенно при использовании прибора в качестве точного амперметра. Для этого целесообразно использовать прецизионные резисторы с низким температурным коэффициентом, не более 50 ppm/°C.
Мощность рассеивания резистора определяется по формуле: P = Iш² × Rш, где Iш – ток, проходящий через шунт. Например, при токе 50 мА и сопротивлении шунта 0,5 Ом, мощность будет P = 0,05² × 0,5 = 1,25 мВт. Рекомендуется выбирать резистор с запасом по мощности не менее в 5 раз, чтобы исключить перегрев. В данном случае подойдёт резистор на 0,125 Вт (1/8 Вт).
При выборе важно учитывать и конструктивное исполнение: для низкоомных значений предпочтительны проволочные резисторы из сплавов типа манганина или константана. Они обеспечивают стабильность сопротивления при нагреве и длительной эксплуатации. Плёночные и углеродистые резисторы не подходят из-за нестабильности параметров.
Примеры расчета шунта для разных диапазонов тока
Для расчета шунта важно учитывать максимальный ток, который будет измеряться, и внутреннее сопротивление микроамперметра. Рассмотрим несколько примеров для различных диапазонов тока.
Пример 1: Измерение тока в диапазоне от 0 до 1 мкА.
Предположим, что микроамперметр имеет шкалу до 1 мкА и внутреннее сопротивление 10 Ом. Для расчета шунта используем формулу:
Rш = (Uвн / Iмакс) — Rм, где:
- Uвн — напряжение на шунте при максимальном токе (например, 0.1 В);
- Iмакс — максимальный измеряемый ток (1 мкА);
- Rм — сопротивление микроамперметра (10 Ом).
Подставляем значения:
Rш = (0.1 / 1e-6) — 10 = 100000 — 10 = 99990 Ом.
Таким образом, для измерения тока в пределах 1 мкА шунт должен иметь сопротивление 99990 Ом.
Пример 2: Измерение тока в диапазоне от 0 до 10 мкА.
Если шкала микроамперметра рассчитана на ток до 10 мкА, внутреннее сопротивление того же прибора составляет 10 Ом, а напряжение на шунте при максимальном токе – 0.2 В. Рассчитаем шунт:
Rш = (0.2 / 10e-6) — 10 = 200000 — 10 = 199990 Ом.
Для измерения тока до 10 мкА шунт должен иметь сопротивление 199990 Ом.
Пример 3: Измерение тока в диапазоне от 0 до 100 мкА.
Если шкала прибора имеет максимальный ток 100 мкА, внутреннее сопротивление также 10 Ом, а напряжение на шунте при максимальном токе – 1 В. Рассчитываем шунт:
Rш = (1 / 100e-6) — 10 = 10000000 — 10 = 9999990 Ом.
Для измерения тока до 100 мкА шунт должен иметь сопротивление 9999990 Ом.
Из этих примеров видно, что сопротивление шунта растет пропорционально увеличению максимального измеряемого тока и напряжения на шунте. Эти расчеты являются основой для правильного выбора шунта в зависимости от диапазона измеряемых токов.

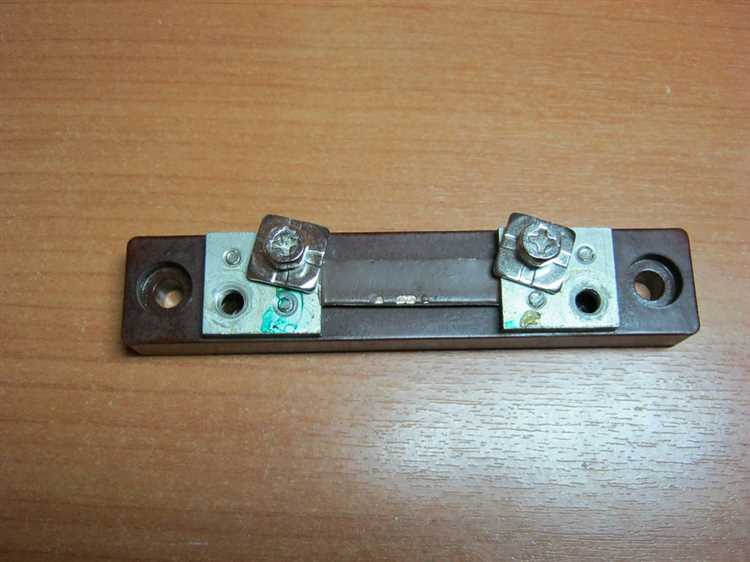

Проверка точности измерений после установки шунта
1. Использование эталонных приборов. Для начала следует провести калибровку устройства с использованием эталонного мультиметра или амперметра, который обладает высокой точностью. Сравнив показания обоих приборов при различных токах, можно определить отклонения в измерениях. Это позволит точно оценить ошибку, вызванную шунтом.
2. Проверка на разных диапазонах токов. Важно провести проверку в нескольких диапазонах измеряемого тока, так как сопротивление шунта может влиять на точность в зависимости от уровня тока. Например, при низких токах точность измерений может снижаться из-за внутреннего сопротивления шунта, что приведет к изменению показаний амперметра.
3. Влияние температурных факторов. Шунты, как и любые резисторы, подвержены изменению сопротивления при изменении температуры. Поэтому для точности измерений важно учитывать рабочую температуру, при которой производится калибровка, а также использовать материалы с минимальной температурной зависимостью сопротивления. В случае изменения температуры следует провести повторную проверку.
4. Анализ отклонений. При сравнении показаний амперметра с эталонным прибором необходимо учитывать все возможные источники погрешностей: точность самого микроамперметра, погрешности в расчетах сопротивления шунта и влияние внешних факторов, таких как шумы и колебания напряжения в сети.
5. Коррекция погрешностей. Если при проверке обнаружены отклонения, можно скорректировать параметры шунта, изменив его номинал или материал, что позволит повысить точность измерений. Важно регулярно повторять проверку, чтобы убедиться, что прибор продолжает работать в пределах допустимой погрешности.
Вопрос-ответ:
Что такое шунт для микроамперметра и зачем он нужен?
Шунт для микроамперметра — это резистор, который используется для измерения малых токов. Он подключается параллельно измеряемой цепи, позволяя уменьшить ток, который проходит через сам микроамперметр. Это позволяет прибору точно измерять ток в пределах своего диапазона, предотвращая его перегрузку.
Как рассчитать номинал сопротивления шунта для микроамперметра?
Номинал сопротивления шунта можно рассчитать по формуле: \( R = \frac{U}{I} \), где \( U \) — падение напряжения на шунте, а \( I \) — максимальный ток, который должен измеряться. Падение напряжения на шунте можно выбрать в зависимости от характеристик микроамперметра и желаемого диапазона измеряемых токов.
Какие параметры микроамперметра важны для расчета шунта?
Для расчета шунта важны такие параметры, как максимальный ток, который прибор может измерить, и его внутреннее сопротивление. Также необходимо учитывать точность прибора, так как шунт влияет на точность измерений. Чем точнее прибор, тем меньшими должны быть погрешности, вызванные шунтом.
Что делать, если измерения с шунтом не совпадают с теоретическими расчетами?
Если измерения с шунтом отличаются от теоретических расчетов, стоит проверить несколько факторов. Важно убедиться, что шунт установлен правильно, и его сопротивление соответствует расчетному. Также стоит проверить калибровку микроамперметра и убедиться, что параметры проводников и контактов не создают дополнительные потери.
Какие ошибки могут возникнуть при расчете шунта для микроамперметра?
Ошибки при расчете шунта могут возникнуть из-за неправильного выбора номинала сопротивления, что приведет к неточным измерениям. Также возможны ошибки в измерении максимального тока или при расчете падения напряжения на шунте. Неправильный выбор материала шунта также может повлиять на результаты из-за изменений температуры и сопротивления.
