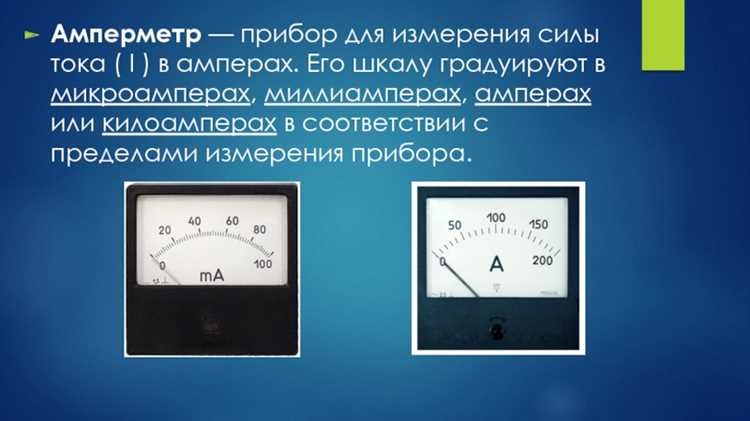

Амперметры, рассчитанные на малые токи, ограничены внутренним сопротивлением и допустимой нагрузкой измерительного механизма. Превышение номинального тока приводит к перегреву катушки и искажению показаний. Чтобы использовать прибор для измерения больших токов, применяют методы расширения предела, основанные на перераспределении тока между шунтирующими и дополнительными элементами.
Наиболее распространённый способ – подключение шунта, низкоомного резистора, параллельного амперметру. Через прибор проходит лишь часть тока, а основная нагрузка приходится на шунт. Выбор сопротивления выполняют по закону Ома: Rш = (Iизм / Iприб − 1) × Rприб, где Iизм – требуемый максимальный ток, Iприб – предельный ток амперметра, Rприб – его внутреннее сопротивление. Правильно подобранный шунт позволяет увеличить диапазон измерения в десятки раз без потери точности.
Для цепей переменного тока используют токовые трансформаторы, преобразующие высокий ток в пропорциональный пониженный, безопасный для измерителя. Вторичная обмотка подключается к амперметру, рассчитанному на стандартные 5 А. Такой способ удобен при токах сотен ампер и обеспечивает гальваническую развязку от высоковольтной сети.
При проектировании схем важно учитывать точность измерений: длинные соединительные провода увеличивают падение напряжения, а нагрев шунта меняет его сопротивление. Для минимизации погрешности используют медные шины большого сечения, термокомпенсированные шунты и калиброванные соединения. Грамотный подбор метода расширения предела позволяет сохранить безопасность работы прибора и достоверность показаний при измерении больших токов.
Использование шунта для увеличения диапазона измерений

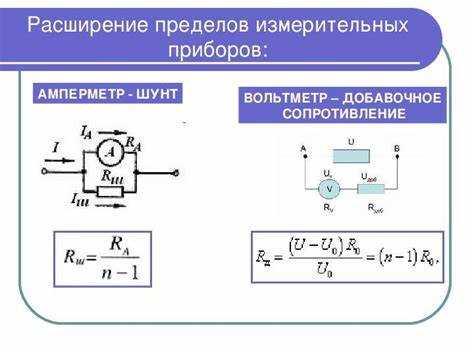

Шунт представляет собой низкоомный резистор, подключаемый параллельно амперметру для отвода части тока. Основная часть тока проходит через шунт, а через измерительный механизм – только ток, не превышающий его предельного значения. Таким образом, диапазон измерений расширяется без перегрузки прибора.
Сопротивление шунта выбирают по формуле Rш = Rа / (k − 1), где Rа – внутреннее сопротивление амперметра, k – коэффициент расширения предела, равный отношению нового предела измерений к исходному. Например, если амперметр рассчитан на 1 А, а требуется измерять до 10 А, то k = 10, и через сам прибор будет проходить лишь десятая часть тока.
Шунт выполняют из меди, константана или манганина с минимальным температурным коэффициентом сопротивления, чтобы показания не искажались при нагреве. Длина и сечение проводника подбираются для обеспечения точного сопротивления и минимизации паразитной индуктивности.
Для надежной работы важно устанавливать шунт максимально близко к амперметру, использовать надежные винтовые соединения и исключать контактное сопротивление. Неверно подобранный шунт приведет к занижению или завышению показаний и перегреву прибора.
Использование шунта позволяет измерять токи, в десятки раз превышающие номинальный предел амперметра, сохраняя точность при условии правильного расчета и монтажа.
Расчёт сопротивления шунта для точного измерения больших токов
Шунт подключается параллельно амперметру и пропускает основную часть тока, ограничивая его протекание через измерительный механизм. Сопротивление шунта выбирают таким образом, чтобы при номинальном токе через амперметр протекал расчетный ток, соответствующий его максимальной чувствительности.
Сопротивление шунта вычисляют по формуле: \( R_ш = \frac{R_a}{\frac{I}{I_a} — 1} \), где \(R_a\) – внутреннее сопротивление амперметра, \(I_a\) – ток полного отклонения стрелки, \(I\) – требуемый предел измерения. При проектировании важно учитывать точность сопротивления не хуже ±0,5 %, иначе суммарная погрешность измерения резко возрастает.
Для токов десятков и сотен ампер шунты изготавливают из манганина или константана с температурным коэффициентом сопротивления около \(2 \cdot 10^{-5}\,1/°C\). Это снижает влияние нагрева проводника на показания прибора. Длина и сечение полосы шунта подбираются таким образом, чтобы при выбранном материале обеспечить рассчитанное сопротивление и выдерживать тепловую нагрузку без значительного изменения характеристик.
После монтажа рекомендуется выполнить калибровку по эталонному прибору, чтобы учесть паразитные сопротивления соединений и компенсировать возможные отклонения реального шунта от расчётного значения.

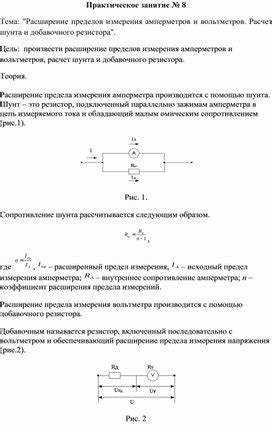

Подключение амперметра параллельно через шунт

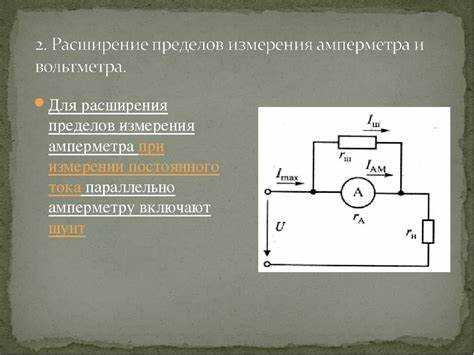

Шунт представляет собой низкоомный резистор, включаемый параллельно амперметру для пропуска основной части тока мимо прибора. Такой способ позволяет измерять токи, превышающие предел собственного диапазона амперметра, без риска его повреждения.
Сопротивление шунта выбирается по формуле: \(R_{ш} = \frac{R_{a}}{(I_{изм}/I_{a})-1}\), где \(R_{a}\) – внутреннее сопротивление амперметра, \(I_{a}\) – ток полного отклонения стрелки, \(I_{изм}\) – требуемый предел измерения. При этом через амперметр проходит только небольшая доля общего тока, пропорциональная отношению сопротивлений.
Материал шунта должен обладать низким температурным коэффициентом сопротивления, например манганин или константан, чтобы показания прибора оставались стабильными при нагреве. Шунт монтируется с минимальной длиной соединительных проводов и надежными контактами, иначе переходные сопротивления исказят результат измерения.
Перед эксплуатацией рекомендуется проверить распределение тока с помощью эталонного прибора и при необходимости подкорректировать номинал шунта. Правильное параллельное подключение позволяет безопасно измерять токи, во много раз превышающие собственный предел амперметра.
Применение внешнего трансформатора тока для расширения предела
Внешний трансформатор тока позволяет подключать амперметр к цепям с токами, превышающими его номинальный предел. Принцип основан на понижении тока в измерительной обмотке в фиксированное число раз, соответствующее коэффициенту трансформации. Например, трансформатор с коэффициентом 100/5 А обеспечивает уменьшение тока в 20 раз: при протекании 100 А через первичную обмотку на клеммах амперметра появится безопасный ток 5 А.
Для корректной работы необходимо выбирать трансформатор с классом точности, соответствующим требуемой погрешности измерения, обычно не ниже 0,5. Первичная обмотка включается последовательно с нагрузкой, а вторичная – к амперметру с замкнутой цепью. Разрыв вторичной цепи недопустим, так как это приводит к резкому росту напряжения и риску повреждения изоляции.
Перед использованием следует учитывать номинальную частоту трансформатора тока и предельно допустимую нагрузку вторичной цепи. Несоблюдение этих параметров вызывает перегрев и снижение точности измерений. Оптимальный выбор трансформатора обеспечивает безопасное расширение предела амперметра без внесения значительных погрешностей в систему контроля.
Особенности включения амперметра в цепь с трансформатором тока
Амперметр подключают к вторичной обмотке трансформатора тока, которая рассчитана на номинальный ток, обычно 1 А или 5 А. Прямое подключение прибора к высокому току недопустимо из-за опасности повреждения и искажения показаний.
Соединительные провода между трансформатором и амперметром делают минимальной длины и сечением не менее 2,5 мм², чтобы снизить падение напряжения и погрешность измерения. Контактные соединения должны быть надежными, поскольку любая разрывная искра в цепи вторички опасна.
Полярность подключения соблюдают согласно маркировке «P1–P2» на первичной и «S1–S2» на вторичной обмотке, иначе показания прибора будут отрицательными или искажёнными при работе в составе релейной защиты.
Для расширения предела измерения амперметра выбирают трансформатор тока с коэффициентом трансформации, обеспечивающим номинальную нагрузку прибора без перегрузки и с минимальной погрешностью класса точности не ниже 0,5 для измерительных целей.
Калибровка амперметра после расширения диапазона измерений
После увеличения предела измерения амперметра с помощью добавочного резистора (шунта) необходимо провести точную калибровку для сохранения метрической достоверности.
Основные этапы калибровки:
- Подключить амперметр к стандартному источнику тока с регулируемым значением, обеспечивающему стабильный и известный ток.
- Измерить ток на нескольких уровнях, охватывающих весь новый диапазон (обычно не менее 5 точек с равномерным шагом).
- Зафиксировать показания амперметра и сравнить их с эталонными значениями.
- Вычислить коэффициенты корректировки с учетом влияния дополнительного резистора и изменений внутреннего сопротивления.
- При необходимости изменить калибровочные надписи или внести поправки в измерительную шкалу амперметра.
Особое внимание уделяется проверке линейности показаний, так как добавочный резистор может внести нелинейные искажения из-за тепловых изменений сопротивления при разных токах.
Рекомендуется использовать цифровой эталонный амперметр с точностью не хуже 0,1%, чтобы минимизировать погрешность калибровки.
После завершения калибровки провести контрольные измерения на нескольких точках для подтверждения стабильности и повторяемости показаний.
Регулярная проверка амперметра после расширения диапазона обязательна, особенно при изменении условий эксплуатации, например, температуры или влажности.
Вопрос-ответ:
Каким образом можно увеличить максимальный ток, измеряемый амперметром, без замены прибора?
Для расширения предела измерения амперметра часто применяют шунтирующие резисторы, подключаемые параллельно прибору. Такой шунт принимает на себя основную часть тока, пропуская через амперметр лишь часть, что позволяет использовать прибор для измерения более высоких токов, чем он рассчитан изначально.
Почему именно шунтирющий резистор выбирают для расширения предела амперметра, а не другие компоненты?
Шунт представляет собой резистор с очень малым сопротивлением, который подключается параллельно амперметру. Благодаря малому сопротивлению он почти не влияет на цепь и при этом эффективно отводит значительную часть тока. Другие компоненты либо имеют слишком высокое сопротивление, либо искажают показания, поэтому шунт является наиболее подходящим решением.
Как рассчитать необходимое сопротивление шунтирующего резистора для увеличения предела измерения амперметра?
Для расчёта шунта нужно знать ток полного измерения амперметра и желаемый максимальный ток. Формула основана на том, что ток через шунт и через амперметр суммируются до максимального значения. Сопротивление шунта выбирается так, чтобы падение напряжения на нем совпадало с падением напряжения на амперметре при его максимальном токе. Чаще всего используют формулу: Rш = (Iамп × Rамп) / (Iмакс – Iамп), где Iамп — максимальный ток амперметра, Rамп — внутреннее сопротивление амперметра, Iмакс — новый максимальный ток.
Какие недостатки могут возникнуть при расширении предела измерения амперметра с помощью шунта?
Основные проблемы — потеря точности из-за добавочного сопротивления, возможный нагрев шунта при больших токах и необходимость точного подбора сопротивления. Кроме того, неправильное подключение или выбор шунта может привести к неправильным показаниям или даже повреждению прибора.
Можно ли использовать трансформаторы тока для увеличения предела измерения амперметра, и в каких случаях это оправдано?
Да, трансформаторы тока применяют для измерения высоких токов, которые амперметр не способен выдержать напрямую. Они понижают ток до безопасного уровня, подходящего для прибора, сохраняя при этом точность. Такой способ часто используют в промышленных установках и электросетях, где токи значительно превышают возможности обычных амперметров.
Какими способами можно увеличить максимально измеряемый ток амперметра без его замены?
Для расширения предела измерения амперметра применяют подключение дополнительного сопротивления — шунта — параллельно прибору. Это позволяет снизить ток через сам амперметр, при этом общий ток цепи становится больше. Также возможен вариант использования трансформатора тока, который пропорционально уменьшает измеряемый ток до допустимого для прибора уровня. Оба метода позволяют измерять большие токи, сохраняя работоспособность амперметра без повреждений.
