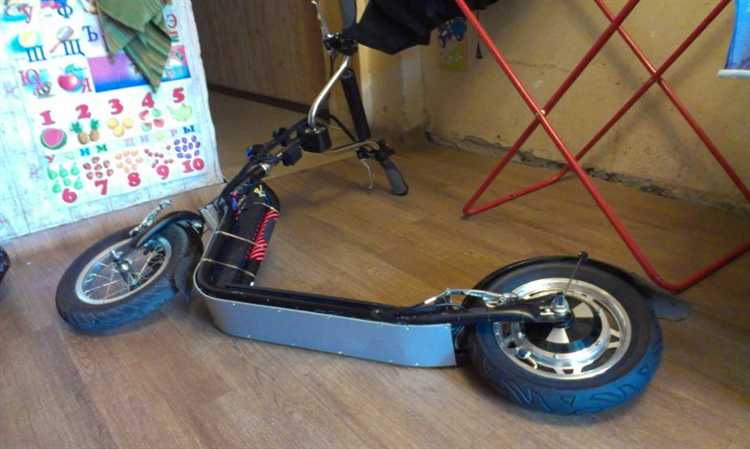

Как сделать электросамокат своими руками

Самостоятельная сборка электросамоката позволяет учесть индивидуальные требования к конструкции, мощности и автономности. Это особенно актуально для пользователей, которым не подходят серийные модели по характеристикам или цене. Чтобы избежать проблем на этапе эксплуатации, важно заранее определить конфигурацию: тип мотора, емкость аккумулятора, материал рамы и контроллер управления.

Мотор-колесо выбирается в зависимости от предполагаемой скорости и нагрузки. Для городского использования подойдёт двигатель мощностью 350–500 Вт, для пересечённой местности – от 800 Вт и выше. При этом необходимо учитывать диаметр колеса: стандарт – 8–10 дюймов, но при желании проходимость можно повысить, установив 12-дюймовые покрышки.

Аккумулятор подбирается по напряжению и ёмкости, исходя из характеристик мотора и требуемого пробега. Например, при использовании 36-вольтового мотора разумно использовать аккумулятор на 10–15 А·ч, что обеспечит до 30 км хода без подзарядки. Для сборки лучше использовать литий-ионные ячейки формата 18650 или 21700, с надёжной балансировкой и контролем заряда.

Каркас конструкции чаще всего изготавливается из алюминиевого профиля или стальной трубы. Первый вариант легче, но требует аккуратной сварки или соединений на болтах. Крепление подвески, батарейного отсека и руля должно предусматривать быструю разборку и доступ к обслуживанию. Вилка, тормозная система и контроллер подбираются совместно с мотором и аккумулятором – от этого зависит стабильность работы и безопасность при движении.

Как выбрать совместимые мотор-колёса и контроллер

Совместимость мотор-колеса и контроллера определяется прежде всего номинальным напряжением и током. Если, например, мотор рассчитан на 48 В, контроллер должен работать с той же номинальной величиной. Превышение может привести к перегреву или повреждению обмотки, а занижение – к падению мощности и неустойчивой работе.

Второй параметр – мощность. Для мотор-колеса 500 Вт выбирают контроллер с запасом по току: при 48 В это значение должно составлять не менее 12–15 А. При подборе для моторов 1000 Вт – не менее 25–30 А. Запас по току влияет на динамику разгона и допустимую нагрузку при движении в гору.

Тип управления также должен совпадать. Мотор-колёса с датчиками Холла требуют контроллер с поддержкой сенсорного режима. Если контроллер не поддерживает работу с датчиками, мотор будет работать рывками или не стартует вовсе. Безсенсорные моторы можно подключать к любому контроллеру, поддерживающему работу в соответствующем режиме, но запуск будет менее плавным.

Количество фаз – ещё один критичный момент. Большинство мотор-колёс для самокатов – трёхфазные бесщёточные (BLDC). Контроллер тоже должен быть трёхфазным. Попытка подключения несовместимого оборудования приведёт к полной неработоспособности узла.

Также следует учитывать тип разъёмов и схемы подключения. Например, мотор-колёса с разъёмом Julet требуют соответствующий ответный разъём на контроллере, иначе придётся использовать переходники или перепаивать провода вручную.

При покупке мотор-колеса и контроллера желательно выбирать компоненты одного производителя или проверенные комплекты, уже адаптированные под совместную работу. Это снижает риск несовместимости и упрощает настройку.

Что учесть при подборе аккумулятора по напряжению и ёмкости

Напряжение аккумулятора должно соответствовать номинальному напряжению контроллера и мотор-колеса. Наиболее распространённые значения – 36 В, 48 В и 60 В. Например, если контроллер рассчитан на 48 В, подключение батареи на 36 В приведёт к снижению мощности и сбоям в работе. Превышение напряжения выше допустимого может вывести контроллер из строя.

Ёмкость аккумулятора (измеряется в А·ч) определяет запас хода. При расчёте учитывается средний ток потребления. Например, при ёмкости 15 А·ч и среднем токе 10 А, самокат сможет работать около 1,5 часов. Однако стоит закладывать запас, поскольку реальные условия (перепады высот, ускорения, встречный ветер) увеличивают нагрузку.

Чем выше ёмкость, тем тяжелее и дороже аккумулятор. Для городских поездок обычно достаточно 12–15 А·ч при напряжении 48 В. При увеличении напряжения снижается ток, что уменьшает нагрев проводки и увеличивает КПД, но требует совместимых компонентов.

Важно учитывать допустимый ток разряда. Если аккумулятор не выдерживает требуемую нагрузку, он быстро деградирует. Например, для мотор-колеса мощностью 1000 Вт при 48 В необходим ток около 21 А. Батарея должна поддерживать такой ток без просадок напряжения.

Баланс между ёмкостью и напряжением подбирается исходя из мощности мотора, условий эксплуатации и бюджета. Нельзя ориентироваться только на номинальные параметры – необходимо учитывать пиковую нагрузку, особенности контроллера и реальный профиль маршрутов.

Как собрать раму из доступных материалов

Для самодельной рамы электросамоката чаще всего используют стальные или алюминиевые профили: труба круглого или прямоугольного сечения, уголки, швеллеры. Алюминий легче, но требует аккуратной сварки аргоном или надёжного болтового крепежа. Сталь тяжелее, но проще в обработке и сварке.

Минимально необходимый набор инструментов включает:

• болгарку с отрезными и шлифовальными дисками;
• дрель с набором сверл;
• сварочный аппарат (или возможность заменить сварку болтами);
• напильники и тиски для доработки деталей;
• измерительный инструмент (угольник, рулетка, уровень);
• струбцины для фиксации элементов при сборке.

Основные элементы рамы:

1. Продольная балка – основа конструкции, удерживает все остальные узлы. Рекомендуется профиль 40×20×2 мм (сталь) или 50×25×3 мм (алюминий).
2. Поперечины – соединяют продольную балку с рулевой стойкой и площадкой под аккумулятор. Их можно выполнить из того же профиля или уголка.
3. Площадка под ноги и аккумулятор – лист из фанеры (не менее 10 мм), алюминия или композита, крепится болтами или саморезами через закладные гайки.
4. Кронштейны под мотор-колёса – изготавливаются из металлических пластин толщиной не менее 4 мм, с точной разметкой под оси и крепления.

Сварные соединения необходимо тщательно проварить с обеих сторон и зачистить. При болтовом соединении применяются винты М6–М8 с гроверами или фиксирующим герметиком. После сборки рамы обязательно проверь геометрию – перекосы приведут к нестабильности при движении.

Для увеличения жёсткости можно установить диагональные стяжки между элементами рамы. Это особенно важно, если планируется установка мотор-колеса с мощностью выше 500 Вт.

Финишная обработка включает зачистку острых кромок, антикоррозийную обработку и покраску. Подойдут аэрозольные эмали по металлу или порошковое покрытие.

Подключение электрики: схема соединений и монтаж

Электрическая схема электросамоката включает следующие ключевые элементы: аккумулятор, контроллер, мотор-колёса, ручка газа, дисплей и тормозные датчики. Все соединения выполняются с учётом полярности, с обязательной изоляцией и фиксацией разъёмов.

Контроллер подключается к аккумулятору через главный силовой кабель сечением не менее 12 AWG. Для коммутации применяется разъём XT60 или XT90 в зависимости от потребляемого тока. Красный провод – «плюс», чёрный – «минус». Ошибка при подключении может вывести из строя всю систему.

Выходы контроллера соединяются с мотор-колёсами по трём фазным проводам (обычно жёлтый, синий и зелёный) и пяти проводам датчика Холла (VCC, GND, три сигнальных). Цветовая маркировка может различаться, поэтому при первом включении важно убедиться в правильной комбинации фаз и сигналов – иначе возможны рывки или неправильное направление вращения.

Ручка газа подключается к контроллеру тремя проводами: питание 5 В, «земля» и сигнальный провод. Если используется дисплей с функцией отображения скорости и напряжения, он также подключается к контроллеру по отдельной линии, часто через UART или аналогичный интерфейс.

Тормозные датчики (герконы или механические) замыкают цепь при нажатии на рычаг. Они подключаются к соответствующим входам контроллера. При срабатывании подача тока на мотор блокируется, и активируется рекуперация, если она предусмотрена.

Для защиты цепи устанавливается предохранитель или автоматический выключатель между аккумулятором и контроллером. Рекомендуемое значение тока – на 20–30% выше номинального потребления мотор-колеса при максимальной нагрузке.

Ниже приведена базовая схема соединений:

Все соединения необходимо фиксировать термоусадкой или электролентой. При прокладке проводки важно избегать перегибов и мест возможного повреждения. Оптимально использовать гофру или текстильные жгуты для группировки кабелей.

Установка ручек газа, тормозов и дисплея на руль

Перед началом установки необходимо выбрать руль подходящего диаметра (обычно 22,2 мм) и убедиться, что на нём достаточно места для всех компонентов. Работы выполняются на отключённом самокате.

1. Наденьте ручку газа (обычно это курковый или поворотный тип) с правой стороны руля. Ориентируйте её так, чтобы было удобно управлять большим пальцем или кистью при естественном хвате. Затяните крепёжный винт, но не перетягивайте – корпус пластиковый.
2. Установите тормозную ручку на левой стороне. Если используется два тормоза – задний и передний, одну ручку размещают слева, вторую справа. Расстояние до грипсы подбирается индивидуально. Фиксируйте зажим шестигранником, не допускайте люфта.
3. Дисплей (обычно LCD или LED-модуль с кнопками управления) размещают в центральной части или ближе к ручке газа. Его следует закрепить так, чтобы экран хорошо просматривался, а кнопки были доступны без смещения хвата. Используйте комплектные проставки, если зажим не подходит по диаметру.

После установки всех компонентов:

• Проверьте свободный ход руля. Кабели не должны мешать вращению и натягиваться при поворотах.
• Уложите проводку вдоль руля, зафиксируйте нейлоновыми стяжками. Не затягивайте туго – оставьте запас на изгибы.
• Подключите кабели ручки газа, дисплея и тормозных датчиков к соответствующим разъёмам контроллера, ориентируясь по маркировке и цвету проводов.

На заключительном этапе проверьте работу ручки газа (реакцию на нажатие), тормозов (размыкание питания при торможении) и отображение параметров на дисплее (скорость, заряд, режим). При необходимости отрегулируйте положение компонентов и подтяните зажимы.

Проверка безопасности и тестирование на ходу

Перед первым запуском электросамоката проверьте надежность креплений всех узлов: руля, вилки, колес, аккумулятора и контроллера. Убедитесь, что тормозная система отрегулирована и обеспечивает стабильное торможение без заеданий.

Проверьте электропроводку на отсутствие оголенных проводов, повреждений и надежность соединений. Особое внимание уделите изоляции у мест соединения разъемов и возле аккумулятора.

Перед выездом зарядите аккумулятор до полного уровня и проверьте показания дисплея, включая скорость, уровень заряда и состояние ошибок. Запустите мотор на минимальной скорости, чтобы проверить отклик на ручку газа и работу контроллера.

Тестирование на ходу начните с ровного и пустого участка дороги, без препятствий. Пройдите несколько метров с низкой скоростью, контролируя устойчивость и отсутствие вибраций в руле и раме.

Проверьте тормоза, постепенно увеличивая скорость до комфортной для теста и выполняя торможение. Обратите внимание на реакцию колес и отсутствие скрежета или блокировки.

Проведите маневры: повороты, легкие наклоны и остановки. Электросамокат не должен терять управляемость или издавать посторонние звуки.

Проверьте работу всех функций на дисплее в движении, включая переключение режимов и индикацию ошибок. При появлении подозрительных симптомов (перегрев мотора, резкое снижение мощности, нестабильная работа тормозов) немедленно остановитесь и проведите повторный осмотр.

Рекомендуется после тестового заезда проверить затяжку всех крепежных элементов, так как вибрации могут их ослабить.

Вопрос-ответ:

Какие инструменты понадобятся для сборки электросамоката своими руками?

Для сборки электросамоката потребуются: набор отверток с разными насадками, шестигранные ключи (обычно 3, 4 и 5 мм), гаечные ключи, мультиметр для проверки электрических соединений, паяльник для монтажа проводов, а также рулетка или линейка для точных измерений. Наличие набора для обжима клемм и изоленты поможет качественно оформить электрическую часть.

Как правильно выбрать аккумулятор для самодельного электросамоката?

При выборе аккумулятора нужно учитывать требуемое напряжение и емкость. Напряжение должно соответствовать параметрам контроллера и двигателя, обычно это 24В, 36В или 48В. Емкость определяет дальность поездки и рассчитывается исходя из потребления мотора и желаемого пробега. Также важен тип батареи — литий-ионные аккумуляторы обладают хорошим соотношением веса и емкости, а свинцово-кислотные тяжелее и менее долговечны. Обязательно обращайте внимание на характеристики разрядного тока и безопасность эксплуатации.

Как проверить, что электросамокат собран правильно и безопасен для езды?

Первым делом проверяют надежность креплений всех узлов — рамы, руля, колес, тормозов. Затем проверяют работу электроники: подключение двигателя, правильность подключения аккумулятора и контроллера. Тестируют тормоза, включая как механические, так и электронные (если есть). При пробном запуске смотрят, нет ли необычных шумов, перегрева или вибраций. На дорожном тесте обращают внимание на устойчивость и скорость отклика на управление. Все неисправности устраняют до регулярного использования.

Какие мотор-колёса лучше использовать для электросамоката своими руками?

Мотор-колёса бывают с разной мощностью и диаметром. Для городских условий и ровного асфальта подойдут колёса диаметром 8-10 дюймов с мощностью от 250 до 500 Вт. Если планируется езда по неровным поверхностям или небольшим бездорожьям, лучше взять более крупные и мощные колёса — 10-12 дюймов и выше 500 Вт. Важно, чтобы мотор-колесо подходило по напряжению к контроллеру и аккумулятору. Учтите вес райдера и желаемую скорость при выборе.

Как выполнить правильное подключение контроллера и мотора на электросамокате?

Подключение начинают с точного соблюдения схемы производителя контроллера. Обычно мотор имеет три фазы — три провода, которые соединяют с соответствующими выходами контроллера. Сенсоры Холла (если есть) подключают к отдельным разъемам. Аккумулятор присоединяют к входу питания, учитывая полярность. Провод газа и тормозов подсоединяют к соответствующим разъемам. После подключения проверяют отсутствие короткого замыкания и проводят тестирование с мультиметром. Ошибки в подключении могут привести к неправильной работе или повреждению электроники.
