Катушка является ключевым элементом металлоискателя Пират, напрямую влияющим на глубину поиска, чувствительность и точность обнаружения целей. Заводские варианты не всегда доступны или соответствуют конкретным требованиям, поэтому самостоятельная сборка катушки становится оправданным решением.
Для катушки Пират чаще всего используется конфигурация типа «DD» или моно, намотанная медным эмалированным проводом диаметром 0,4–0,6 мм. Оптимальное количество витков – от 25 до 30, в зависимости от диаметра рамки и частоты работы устройства (обычно 7–8 кГц). Контур настраивается с помощью конденсатора, формируя колебательный контур, согласованный с генератором металлоискателя.
Рамку катушки можно изготовить из влагостойкой фанеры, стеклотекстолита или ПВХ, диаметр – от 18 до 22 см для универсального использования. Важно обеспечить симметричность витков и их плотную укладку, иначе устройство потеряет стабильность и будет реагировать на ложные сигналы. После намотки провод заливается эпоксидной смолой для защиты от влаги и механических повреждений.
Экран катушки выполняется в виде медной или алюминиевой фольги, не замыкаемой в кольцо, с обязательным подключением к общему проводу. Это позволяет снизить влияние электромагнитных помех и повысить качество сигнала. Соединительный кабель должен иметь экранирование и длину не более 1,2 метра для минимизации потерь.
Выбор оптимального диаметра и формы катушки
Диаметр катушки напрямую влияет на глубину обнаружения и чувствительность к мелким объектам. Для металлоискателя Пират на практике применяются катушки диаметром от 18 до 25 см. Оптимальным считается диаметр 22 см – при такой величине обеспечивается баланс между глубиной поиска и устойчивостью к ложным срабатываниям.
Форма катушки также критична. Круглая геометрия обеспечивает равномерное магнитное поле, что делает её предпочтительной для большинства задач. Катушки овальной формы, хотя и менее распространены, позволяют лучше охватывать вытянутые участки и работать в условиях ограниченного пространства – например, вдоль заборов или стен.
Важно учитывать и тип намотки. Концентрическая катушка (моно) проще в изготовлении и подходит для начинающих. Однако более стабильные результаты показывает катушка с конфигурацией Double D – у неё лучше дискриминация и устойчивость к минерализации почвы. Для самодельной сборки чаще выбирают моноформу из-за её технологической простоты и достаточной чувствительности.
Выбор диаметра и формы должен основываться на предполагаемых условиях поиска. Для плотной почвы и сложного рельефа предпочтительнее компактные катушки около 18 см. Для открытых участков с малым количеством металломусора эффективнее использовать катушки диаметром до 25 см.
Материалы и инструменты для намотки катушки
Для намотки катушки под металлоискатель Пират потребуется медный эмалированный провод диаметром от 0,4 до 0,6 мм. Оптимальная длина – 22–25 метров, в зависимости от выбранного диаметра катушки. Провод должен быть без повреждений изоляции и однородной толщины по всей длине.
Каркас катушки изготавливается из жёсткого диэлектрического материала – чаще всего используется текстолит, стеклотекстолит или пластик ПВХ. Каркас должен надёжно удерживать витки и не деформироваться при натяжении провода.
Для фиксации витков рекомендуется применять термоклей (при использовании пластикового каркаса) или эпоксидную смолу с отвердителем. Смолу лучше наносить послойно, чтобы обеспечить полную пропитку проводов и исключить их смещение.
Для формирования витков желательно использовать самодельное или покупное приспособление с осью и направляющими, позволяющее контролировать равномерность натяжения провода. Это снижает риск перекрёстных витков и упрощает заливку.
Электрический тестер или мультиметр обязателен для проверки целостности обмотки, сопротивления и выявления возможных коротких замыканий до заливки катушки герметиком.

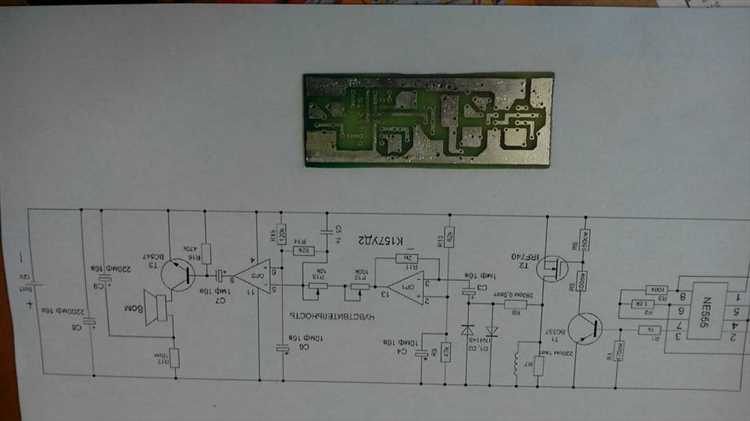

Схема подключения витков катушки к плате Пират
Для обеспечения стабильной работы важно:
- Соблюдать направление витков: TX и RX должны быть намотаны в противоположных направлениях, чтобы сигналы не подавляли друг друга.
- Длина провода от катушки до платы – не более 25 см. При необходимости увеличения длины следует использовать экранированный кабель с оплёткой, соединённой с массой платы только с одной стороны.
- Соединения выполнять пайкой, а не скруткой. Все контакты заизолировать термоусадочной трубкой.
В некоторых вариантах схемы RX обмотка подключается через балансировочный резистор (10–100 Ом) и конденсатор, подобранный под конкретную катушку опытным путём. Это позволяет устранить влияние паразитных сигналов и стабилизировать нулевой уровень сигнала.
Разъём для катушки может быть как стационарным (например, DIN 5), так и съёмным (Jack или GX12). В обоих случаях важно соблюсти полярность подключения. Передающая и приёмная обмотки не должны иметь общую землю.
Изоляция, экранирование и крепление катушки
Для изоляции витков используется термостойкий лак, нанесённый в два слоя с промежуточной сушкой не менее 12 часов. После этого витки дополнительно покрываются эпоксидной смолой с отвердителем в пропорции 10:1. Смесь заливается в форму, чтобы обеспечить полную герметизацию и защиту от влаги и механических повреждений.
Для крепления катушки используется пластиковая рамка из ПВХ или стеклотекстолита толщиной 2–3 мм. Катушка фиксируется с помощью нейлоновых стяжек и заливается эпоксидной смолой по периметру. Дополнительно рекомендуется установить центральное крепление под штангу из стеклопластиковой трубки диаметром 20 мм с винтовым соединением. Это обеспечит жёсткую фиксацию и стабильность положения катушки при работе.
Проверка катушки на обрыв, короткое замыкание и сопротивление
Перед подключением катушки к плате металлоискателя необходимо провести три вида проверки: на обрыв, короткое замыкание между витками и соответствие сопротивления расчетным параметрам.
Проверку на обрыв выполняют с помощью мультиметра в режиме прозвонки. Щупы подключают к концам обмотки. При исправной катушке мультиметр должен издавать звуковой сигнал или показывать низкое сопротивление (менее 1 Ом для медного провода сечением 0,5–0,6 мм²). Отсутствие сигнала указывает на обрыв.
Для выявления короткого замыкания между витками используют метод измерения активного сопротивления. Катушка с межвитковым замыканием будет иметь заниженное сопротивление по сравнению с расчетным. Например, при 25 витках провода 0,5 мм² на кольце диаметром 200 мм сопротивление должно находиться в пределах 0,3–0,6 Ом. Если прибор показывает значительно меньшую величину, это признак короткого замыкания.
Также рекомендуется подключить катушку к генератору (или к плате Пират в режиме настройки) и проконтролировать стабильность генерации. При наличии межвиткового замыкания генерация может быть нестабильной или отсутствовать вовсе.
Проверку индуктивности и добротности можно провести с помощью LC-метра. Для катушки диаметром 200 мм и 25 витков индуктивность обычно составляет около 300–500 мкГн. Заметное отклонение от этих значений требует проверки качества намотки и изоляции.
После всех проверок концы обмотки маркируются и фиксируются для исключения механических повреждений при последующей сборке.
Настройка чувствительности и балансировка после сборки
После сборки катушки для металлоискателя Пират необходимо правильно выставить чувствительность и выполнить балансировку для достижения максимальной точности и стабильности работы.
Чувствительность регулируется поворотом соответствующего регулятора на плате. Рекомендуется начинать с минимального значения и постепенно увеличивать, контролируя уровень помех и ложных срабатываний. Оптимальная чувствительность достигается, когда прибор уверенно реагирует на мелкие металлические объекты, но не «шумит» на землю или электромагнитные помехи.
Балансировка катушки проводится для компенсации влияния грунта и уменьшения фона. Для этого включите прибор и разместите катушку над чистым участком земли. Регулятор баланса плавно вращайте до тех пор, пока индикатор сигнала не минимизируется или не исчезнет.
Если прибор оснащён регулятором подстройки грунта (ground balance), выполните процедуру следующим образом:
| Шаг | Действие |
|---|---|
| 1 | Установите катушку над участком без металла, приблизительно на 10-15 см от земли. |
| 2 | Медленно поворачивайте регулятор подстройки грунта до минимального уровня сигнала. |
| 3 | Переместите катушку на соседний участок с отличным типом грунта, повторите настройку для проверки стабильности. |
| 4 | При необходимости подкорректируйте чувствительность, чтобы сохранить баланс между чувствительностью и устойчивостью к помехам. |
Точная настройка чувствительности и балансировки особенно важна при работе в сложных грунтах с высокой минерализацией. Повышение чувствительности без корректной балансировки приводит к ложным сигналам и снижению эффективности поиска.
Регулярно проверяйте и корректируйте балансировку при смене местности, так как состав грунта существенно влияет на работу катушки.
Вопрос-ответ:
Как правильно подобрать провод для намотки катушки металлоискателя Пират?
Для намотки катушки рекомендуется использовать эмалированный медный провод сечением около 0,2–0,3 мм. Такой диаметр обеспечивает хороший баланс между прочностью и минимальными потерями сигнала. Важно, чтобы изоляция была целой, без повреждений, так как любые оголённые участки могут привести к короткому замыканию. Провод должен быть ровным, без заломов, чтобы избежать искажений индуктивности.
Какие параметры диаметра и формы катушки подходят для Пирата, чтобы улучшить глубину обнаружения?
Оптимальный диаметр катушки для Пирата обычно находится в диапазоне от 18 до 22 сантиметров. Круглая форма катушки считается наиболее универсальной и простой для изготовления. Большая катушка даёт большую глубину обнаружения, но снижает чувствительность к мелким объектам. Меньшая — наоборот, лучше фиксирует мелкие цели, но работает на меньшей глубине. Рекомендуется выбирать размер, исходя из предполагаемых условий поиска.
Какие способы изоляции и крепления катушки наиболее надёжны при самостоятельной сборке?
После намотки проводов важно заизолировать катушку несколькими слоями лакового покрытия или использовать специальную изоляционную ленту. Для крепления обычно применяют пластиковые или деревянные каркасы, устойчивые к влаге и механическим воздействиям. Обязательным является экранирование катушки — его выполняют с помощью алюминиевой фольги или медной сетки, чтобы уменьшить влияние помех и повысить стабильность работы.
Как проверить катушку на обрыв и короткое замыкание после намотки?
Для проверки используют мультиметр в режиме измерения сопротивления. В норме сопротивление катушки должно быть стабильным и соответствовать расчетному значению (обычно несколько десятков Ом). При обрыве значение будет равно бесконечности, а при коротком замыкании — близко к нулю. Также стоит проверить отсутствие контакта между витками и корпусом, чтобы исключить паразитные замыкания.
Какие шаги нужно выполнить для правильной балансировки катушки с платой Пират?
Балансировка начинается с подключения катушки к плате и включения питания. Далее плавно регулируют чувствительность и подстраивают параметры схемы так, чтобы при отсутствии металлических объектов прибор показывал минимальный уровень шума. Используют подвижное металлическое тело для тестирования реакции. Важна точная подстройка, чтобы избежать ложных срабатываний и добиться максимальной стабильности сигнала.
Какие основные этапы нужно пройти при самостоятельной намотке катушки для металлоискателя Пират?
Самостоятельная намотка катушки начинается с подготовки материалов — выбирают подходящий провод с эмалевой изоляцией, обычно это медный провод сечением около 0,25–0,3 мм. Затем наматывают витки равномерно, без натяжения, учитывая рекомендуемое количество — обычно от 25 до 30 витков, в зависимости от диаметра катушки. После намотки важно проверить целостность провода мультиметром, чтобы исключить обрывы и короткие замыкания. Следующий шаг — изоляция намотки лаком или специализированной эмалью для защиты от влаги и механических повреждений. После этого катушку крепят на каркас, который обеспечивает удобство при эксплуатации, и при необходимости устанавливают экранирующий слой для снижения помех.
