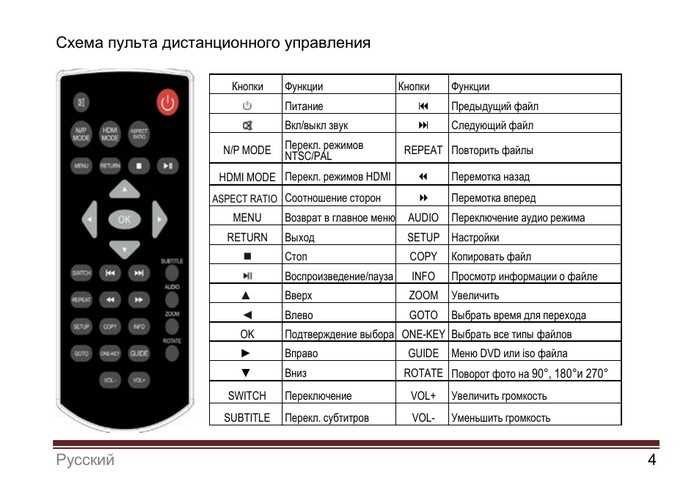

Самодельный пульт для телевизора – это не эксперимент ради эксперимента, а решение, когда оригинальный пульт утерян или вышел из строя, а универсальные модели не поддерживают все функции. Для сборки потребуются инфракрасный светодиод (IR LED), приёмник TSOP38238 или аналогичный, микроконтроллер (например, Arduino Nano или ESP8266), и базовые навыки пайки.
Перед началом необходимо определить протокол, который использует телевизор. Большинство моделей работают на NEC, Sony SIRC или RC5. Это можно выяснить с помощью инфракрасного приёмника, подключённого к Arduino, и скетча с библиотекой IRremote. После захвата сигнала нужной кнопки его можно воспроизвести, отправив тот же код обратно через IR-светодиод.
Микроконтроллер подключается к IR-светодиоду через резистор номиналом от 100 до 220 Ом. Для питания подойдёт любой источник на 5 В. Программа загружается через Arduino IDE, где можно прописать коды команд: включение, регулировка громкости, переключение каналов. Для удобства корпус можно распечатать на 3D-принтере или изготовить из пластика.
Если телевизор подключён к Wi-Fi и поддерживает управление по сети (например, по протоколу WebSocket или через HTTP API), можно заменить IR-передатчик на сетевую передачу команд. В таком случае ESP8266 станет отличной платформой для создания умного пульта с веб-интерфейсом.
Выбор типа пульта: инфракрасный или радиочастотный
Инфракрасный (IR) пульт работает на длине волны около 940 нм и требует прямой видимости между передатчиком и приёмником. Для сборки потребуется инфракрасный светодиод, подходящий транзистор, модуль TSOP (например, TSOP4838) и микроконтроллер, поддерживающий ШИМ. Дальность – до 10 метров в пределах прямой видимости. Энергопотребление минимальное, что делает такой вариант оптимальным для батарейного питания.
Радиочастотный (RF) пульт использует частоты 315, 433 или 2.4 ГГц. Для самодельного варианта подходят модули NRF24L01 или HC-12. Передача сигнала не требует прямой видимости, дальность – до 100 метров (при использовании внешней антенны и правильной настройки усиления). Однако такие модули требуют более сложной настройки протокола передачи данных и большего энергопотребления.
Если устройство управления (телевизор или медиаприставка) уже поддерживает один из протоколов, имеет смысл придерживаться его для совместимости. В противном случае IR-пульт предпочтительнее в условиях простоты конструкции и доступности компонентов, особенно при сборке с нуля. RF оправдан при необходимости управления через стены или на большом расстоянии, но требует точного расчёта питания и защиты от помех.
Подбор подходящего микроконтроллера для проекта
ATtiny85 – компактный и экономичный вариант с 8 КБ памяти, 6 GPIO-портами и возможностью программирования через Arduino IDE. Он подходит для простых пультов с ограниченным числом кнопок и без дополнительных функций.
Если требуется Wi-Fi или Bluetooth, например, для интеграции с умным домом, стоит использовать ESP32-S2. Он оснащён 43 GPIO, поддерживает работу с ИК-светодиодами, имеет встроенный Wi-Fi и может быть использован с библиотекой IRremoteESP8266.
Для совместимости с готовыми библиотеками управления ИК-передачей желательно выбирать контроллеры, поддерживаемые Arduino. Это существенно упрощает разработку прошивки и отладку сигнала.
Также нужно учитывать напряжение питания: большинство ИК-светодиодов работают от 3,3 В или 5 В. Выбранный микроконтроллер должен соответствовать этим параметрам без необходимости внешних преобразователей уровня.
В проектах, где требуется питание от батарейки, критично выбирать микроконтроллеры с режимом сна и минимальным током в покое. ATmega328P может быть альтернативой, если планируется более сложная логика или дисплей.
Схема подключения инфракрасного передатчика к контроллеру
Анод IR-диода подключается к цифровому пину контроллера через токоограничивающий резистор. Значение резистора зависит от характеристик светодиода и логических уровней контроллера. При напряжении питания 5 В и прямом напряжении диода 1.3 В, ток в 100 мА обеспечивается резистором 36 Ом. Для Arduino можно использовать пин D3, поддерживающий ШИМ.
Катод диода соединяется с землей (GND). Для повышения мощности сигнала рекомендуется использовать транзисторный ключ. В этом случае анод подключается к +5 В, катод – к коллектору транзистора (например, NPN типа 2N2222), эмиттер – к GND, а база – через резистор 1 кОм к управляющему пину контроллера.
В режиме передачи сигнала на управляющем пине формируется ШИМ с частотой 38 кГц. Эту частоту поддерживает большинство телевизоров. Код посылается модуляцией этой несущей частоты, например, с помощью библиотеки IRremote для Arduino. При использовании ESP32 или STM32 необходимо использовать соответствующие библиотеки, поддерживающие таймеры с нужной точностью.
Получение и расшифровка кодов оригинального пульта
Для самостоятельного сбора пульта важно получить точные коды сигналов, которые передаёт оригинальный пульт телевизора. Наиболее эффективный способ – использовать инфракрасный приёмник и микроконтроллер с возможностью записи и анализа ИК-сигналов.
Подключите ИК-приёмник к микроконтроллеру (например, Arduino) и загрузите скетч, способный считывать длительности импульсов сигнала. При нажатии кнопок оригинального пульта устройство регистрирует последовательность временных интервалов между включениями и выключениями ИК-луча.
Полученные данные представляют собой код, закодированный в протоколе (NEC, RC5, Sony и др.). Для расшифровки проанализируйте структуру сигнала: стартовый импульс, битовые интервалы, разделение на адрес и команду. Обычно протоколы используют фиксированную длину и определённый способ кодирования битов (например, длительность высокого и низкого уровня).
Распознанные коды команд для каждой кнопки нужно сохранить и проверить на соответствие реальным функциям телевизора. Проверку проводят путём передачи закодированного сигнала обратно через ИК-светодиод. При корректной передаче телевизор реагирует точно так же, как на оригинальный пульт.
Программирование микроконтроллера для передачи ИК-команд
Для передачи ИК-команд микроконтроллер должен формировать сигнал с точной частотой несущей, обычно 38 кГц, и корректным временным кодом. Рекомендуется использовать встроенный таймер с генерацией ШИМ для стабильной несущей, что снизит нагрузку на основной процессор.
В основе кода лежит формирование последовательности импульсов и пауз, соответствующих протоколу выбранного пульта (NEC, RC5, Sony и др.). Каждый протокол задаёт длительности «единиц» и «нуля» в микросекундах, например, NEC: стартовый импульс 9 мс + пауза 4,5 мс, затем биты по 560 мкс с паузами 560 или 1,69 мс.
Для точного тайминга используйте аппаратные таймеры, избегайте функции задержек на программном уровне, так как это снижает стабильность и точность сигнала. Вариант с прерыванием по таймеру позволяет реализовать отправку команд с минимальными отклонениями.
Для удобства программирования можно использовать библиотеки, например, IRremote (для Arduino), которая абстрагирует формирование сигнала и поддерживает множество протоколов. При самостоятельной реализации алгоритма следует тщательно калибровать длительности импульсов с помощью осциллографа.
Тестирование результата проводится с помощью ИК-фотодатчика или камер смартфона – при передаче на камере виден мигающий свет. Ошибки в передаче проявляются в некорректном отклике телевизора, что требует проверки временных интервалов и корректности кода.
Создание корпуса пульта из доступных материалов
Для корпуса пульта подойдут пластик, дерево, фанера, акрил или плотный картон. Главное – обеспечить прочность, удобство в руках и доступ к внутренним элементам.
Рассмотрим варианты изготовления:
- Пластиковый корпус
- Используйте корпус старого пульта, сняв электронику и заменив внешние панели.
- Если пластик отсутствует, вырежьте детали из листового акрила толщиной 2–3 мм, склейте их специальным клеем для пластика.
- Для закрепления элементов применяйте мелкие саморезы или пластиковые защёлки.
- Дерево или фанера
- Оптимальна фанера толщиной 4–6 мм для прочности и лёгкости обработки.
- Вырежьте корпус лобзиком или ножовкой, отшлифуйте поверхности мелкой наждачкой.
- Внутри сделайте углубления под кнопки и плату толщиной 3–5 мм.
- Для сборки используйте мелкие деревянные шурупы или клей ПВА.
- Картон
- Выбирайте гофрированный картон толщиной не менее 3 мм для жесткости.
- Соберите корпус методом многослойного склеивания для устойчивости.
- Для кнопок сделайте отдельные вырезы и накладки из тонкого картона.
- Фиксируйте конструкцию клеем ПВА или горячим клеем.
Обязательные элементы корпуса:
- Отверстия для кнопок, соответствующие размеру и расположению сенсоров.
- Отсек для батареек с удобной крышкой.
- Окно для ИК-диода – прозрачное, не препятствующее прохождению сигнала.
- Крепления для платы с контроллером, чтобы избежать смещения внутри корпуса.
Рекомендуется сделать прототип из бумаги или картона для проверки размеров перед окончательной сборкой.
Для дополнительной защиты и улучшения внешнего вида покройте корпус акриловой краской или лаком.
Тестирование и устранение неполадок в работе самодельного пульта
Для проверки работоспособности пульта первым делом проверьте напряжение батареи – оно должно составлять не менее 3 В при использовании двух AAA-элементов. Слабое питание вызывает нестабильную передачу сигнала.
Используйте камеру смартфона или цифровой фотоаппарат, чтобы визуализировать ИК-светодиод. При нажатии кнопки на экране камеры должен появиться мерцающий свет. Отсутствие свечения указывает на проблемы с питанием, неправильной полярностью светодиода или повреждением элементов.
Проверьте пайку и соединения на плате: холодные или некачественные контакты снижают эффективность передачи. Для контроля целостности проводников применяйте мультиметр в режиме проверки сопротивления – сопротивление между соответствующими контактами должно быть близко к нулю.
Если пульт не реагирует на телевизор, убедитесь в правильности используемой частоты ИК-сигнала. Для популярных моделей чаще всего применяется диапазон 36–40 кГц. Некорректная частота требует перенастройки генератора или замены микроконтроллера.
Проверяйте программное обеспечение микроконтроллера на наличие ошибок. Используйте отладчик для мониторинга выходных сигналов на пинах, а при необходимости перепрошивайте устройство с корректным кодом.
Проблемы с дальностью действия связаны с низкой мощностью светодиода или загрязнением линзы. Очистите поверхность ИК-диода и при возможности замените его на более мощный аналог с меньшим углом рассеивания.
При отсутствии отклика от телевизора протестируйте кодировку команд, сравнивая их с эталонными сигналами с помощью ИК-ридера или специализированного анализатора. Ошибки кодировки требуют корректировки протокола передачи.
Для комплексного теста создайте таблицу с командами и проверяйте каждую функцию пульта на разных телевизорах с поддержкой универсальных протоколов. Это выявит аппаратные и программные дефекты.
