Радиусный шаблон – незаменимый инструмент для точного выполнения закругленных кромок и деталей сложной формы при работе с фрезером. Готовые заводские шаблоны не всегда подходят под конкретные размеры или радиусы, что делает самостоятельное изготовление оптимальным решением.
Для создания шаблона важно выбрать плотный, однородный материал, например многослойную фанеру толщиной не менее 12 мм или мебельный щит с хорошей устойчивостью к износу. Толщина влияет на жесткость и долговечность шаблона, а также на удобство установки фрезы с подшипником.
Точная разметка радиуса – ключ к качеству шаблона. Рекомендуется использовать циркуль с удлинителем или специализированные радиусные лекала, которые обеспечат стабильное повторение кривой без искажений. Кромки следует тщательно обработать шлифовальной бумагой, чтобы избежать заусенцев и повреждений инструмента.
При закреплении шаблона на заготовке применяйте винты с потайной головкой или струбцины, чтобы обеспечить надежную фиксацию без смещения во время фрезерования. Это минимизирует риск брака и повысит точность обработки.
Выбор материала для радиусного шаблона
Оптимальный материал для радиусного шаблона должен обладать стабильностью формы, достаточной жёсткостью и износостойкостью. Чаще всего используются листы фанеры толщиной от 10 до 18 мм. Фанера обеспечивает хорошее соотношение прочности и веса, при этом её легко обрабатывать фрезером и ручным инструментом.
Для более точных шаблонов предпочтительны ламинированные МДФ-плиты толщиной 12-16 мм. Они имеют однородную структуру без волокон, что минимизирует деформации и сколы при обработке. Однако МДФ менее устойчив к влаге, поэтому рекомендуется обработать поверхность защитным составом.
Деревянные доски твердых пород (дуб, бук) используются реже из-за сложности обработки и высокой стоимости, но дают максимально долговечный шаблон с высокой износостойкостью. Для радиусов свыше 100 мм твердость материала влияет меньше, чем при малых радиусах, где критична точность контура.
Для мобильных или временных шаблонов применяют пластики типа ПВХ или полиэтилена толщиной от 6 до 12 мм. Они легко обрабатываются и обладают водостойкостью, но подвержены царапинам и деформации под нагрузкой.
При выборе материала следует учитывать условия эксплуатации: влажность, необходимость многократного использования и вид обработки. Рекомендуется перед началом изготовления тщательно проверить выбранный материал на стабильность размеров после обработки и при воздействии внешних факторов.
Определение нужного радиуса и размеров шаблона
Для точного изготовления радиусного шаблона необходимо сначала определить радиус кривой, которую предстоит повторять. Измерение проводят с помощью циркуля или рулетки: измеряют расстояние от центра окружности до предполагаемой линии фрезеровки. Если форма нестандартная, применяют метод натягивания гибкой линейки вдоль края детали и последующего обведения ее контура на чертеже, после чего вычисляют радиус по полученной дуге.
Размер шаблона должен быть не меньше ширины фрезы с учетом допустимого запаса по краям – минимум на 10–15 мм больше радиуса, чтобы обеспечить устойчивость при работе. Длина шаблона по дуге рассчитывается по формуле L = 2πR × (угол/360), где R – радиус, угол – градусная мера дуги. При необходимости полного круга шаблон делают цельным или сегментированным, учитывая удобство установки и обработки.
Толщина материала для шаблона выбирается исходя из жесткости: оптимально 8–12 мм, чтобы избежать деформаций при нагрузке фрезера. Дополнительные направляющие или упоры рекомендуется располагать по периметру шаблона для точного позиционирования и предотвращения смещения при работе.
Разметка и черчение радиусной кривой на заготовке
Для точной разметки радиусной кривой на заготовке необходимо определить центр окружности и радиус. Радиус берется из технического задания или расчетов – он же задаст размер шаблона. Центр отмечается мелом или маркером на заготовке.
Используйте рейсмус с фиксированной длиной, равной радиусу, чтобы начертить дугу. Один конец рейсмуса закрепите в отмеченном центре, второй – проведите по поверхности заготовки, оставляя четкую линию. Если рейсмуса нет, можно сделать шаблон из проволоки или гибкой линейки с нужным радиусом и обвести его.
Перед черчением рекомендуется проверить точность измерений. Для этого измерьте расстояние от центра до нескольких точек дуги с помощью линейки или штангенциркуля – они должны совпадать с заданным радиусом.
При работе с деревянной заготовкой используйте карандаш с твердым грифелем, чтобы линии были четкими и не размазывались. На металле предпочтительнее тонкий маркер или кернер для создания точечных меток, облегчающих дальнейшую обработку.
Если требуется радиус с угловыми ограничениями (например, сектор окружности), дополнительно размечайте углы с помощью угольника и транспортирa. Отмеченные углы соедините линиями с центром, что позволит точно ограничить длину дуги на заготовке.
Контролируйте ровность линий и отсутствие дефектов, чтобы избежать ошибок при фрезеровании. В случае необходимости, мелкие корректировки чертежа выполняйте ластиком или шлифовкой.
Технология вырезания радиусного контура вручную
Для точного вырезания радиусного контура применяют ножовку по дереву с мелкими зубьями или лобзик с пилкой, предназначенной для чистого реза. Заготовку фиксируют на рабочем столе с помощью струбцин, чтобы исключить смещение при распиле.
Перед резкой проводят тщательную разметку радиусной линии с помощью циркуля или специального шаблона. Для сохранения точности лучше наносить линию с обеих сторон заготовки.
Вырезание начинают с небольшим запасом по линии разметки – оставляют 1–2 мм, чтобы избежать срыва и неровностей. Окончательную форму добиваются шлифовкой и подгонкой.
При работе ножовкой или лобзиком важно двигаться плавно, без рывков, удерживая инструмент под небольшим наклоном в сторону от заготовки, чтобы минимизировать отклонения.
После резки радиусный край обрабатывают шлифовальной бумагой с зернистостью от 120 до 240, постепенно переходя к более мелкой, чтобы добиться ровного и гладкого контура.
Для контроля точности радиуса рекомендуется использовать шаблон или лекало, прикладывая его к обработанному краю и проверяя совпадение контура с заданной кривой.
При необходимости мелкие дефекты исправляют напильником с закруглённой или плоской рабочей поверхностью, в зависимости от формы радиуса.
При использовании древесных материалов высокой твёрдости допускается предварительное нанесение отверстий сверлом в местах сложного изгиба для облегчения прохода пилки и предотвращения сколов.

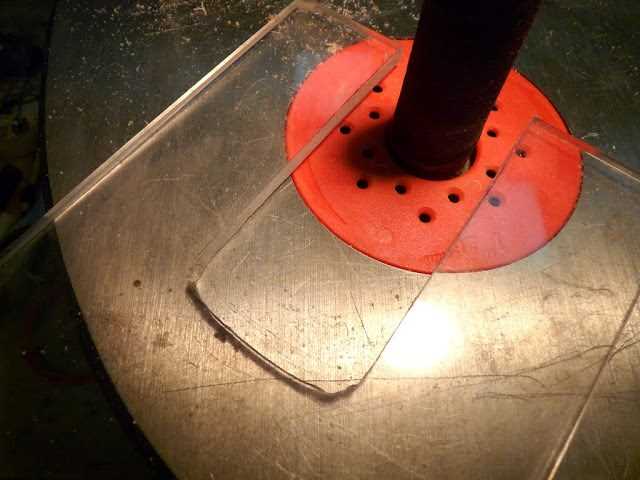

Обработка и шлифовка краёв шаблона для точности
После вырезания радиусного контура шаблона необходимо обеспечить максимально ровные и гладкие края для точного повторения формы при работе фрезером. Первичный этап – удаление заусенцев и неровностей с помощью крупнозернистой наждачной бумаги (грит 80–120). Работать следует аккуратно, равномерно обрабатывая всю длину края, чтобы не изменить радиус.
Далее переходят к среднему абразиву (грит 180–220) для выравнивания поверхности и устранения микротрещин. Для контроля точности радиуса рекомендуется использовать шаблон-калибр или лекало с соответствующим радиусом. При выявлении отклонений их устраняют точечным шлифованием.
Финальная стадия – шлифовка мелкозернистой бумагой (грит 320–400) для получения гладкой поверхности, минимизирующей трение и износ режущей части фрезера. Использование бруска или губки с ровной плоскостью поможет избежать искривлений краёв.
Для деревянных шаблонов желательно обработать край шкуркой вручную, чтобы сохранить форму. Для пластиковых или композитных материалов подходит шлифовальная машина с тонкой насадкой, но под контролем, чтобы не перегреть и не деформировать поверхность.
Завершающий этап – очистка шаблона от пыли и проверка точности по лекалу. Только после тщательной обработки можно использовать шаблон в работе, чтобы обеспечить высокое качество радиусных фрезеровок.
Фиксация шаблона на заготовке при работе с фрезером
Надежная фиксация радиусного шаблона на заготовке – ключевой фактор для точности и безопасности при фрезеровке. Неправильное закрепление приводит к смещению шаблона, искажению контура и повреждению материала.
Рекомендуемые методы фиксации:
- Струбцины с прокладками: Используйте струбцины с мягкими прокладками (например, резиновыми или деревянными), чтобы избежать повреждения заготовки и шаблона. Расположите струбцины равномерно, минимум в трех точках, чтобы исключить движение.
- Двусторонний малярный скотч: Для тонких и деликатных заготовок подойдет двусторонний скотч средней прочности. Наносите скотч только в местах, не влияющих на фрезеровку. Проверяйте адгезию перед началом работы.
- Шурупы или винты с потайной головкой: Если конструкция заготовки позволяет, закрепите шаблон шурупами через заранее просверленные отверстия. Головки должны быть утоплены или срезаны заподлицо с поверхностью шаблона, чтобы не мешать фрезеру.
- Съемные фиксаторы и зажимы: В случаях повторного использования шаблона удобно применять быстросъемные зажимы, обеспечивающие быструю фиксацию и надежное удержание без повреждения деталей.
Особенности установки:
- Очистите поверхность заготовки от пыли и загрязнений для улучшения сцепления.
- Проверьте точное совмещение шаблона с линией разметки перед фиксацией.
- После закрепления сделайте контрольный тест небольшим движением фрезера без подачи, чтобы убедиться в отсутствии люфта.
- При необходимости дополнительно подкладывайте прокладки под шаблон для компенсации неровностей заготовки.
Не рекомендуется использовать чрезмерное усилие при закреплении, чтобы избежать деформации шаблона и заготовки. Соблюдение этих рекомендаций позволит добиться высокой точности и качества обработки.
Проверка точности и корректировка радиусного шаблона
Для проверки точности радиусного шаблона требуется несколько этапов измерений и тестов. В первую очередь измерьте радиус кривой с помощью циркуля или шаблонного калибра. Радиус должен совпадать с проектным значением с допуском не более ±0,1 мм.
Далее проверьте ровность и гладкость внутреннего контура шаблона. Для этого проведите по нему пальцем или используйте мелкозернистую шлифовальную бумагу для выявления и устранения неровностей.
Рекомендуется сделать пробное фрезерование на аналогичной заготовке. Обратите внимание на соответствие полученной кромки заданному радиусу:
- Если радиус меньше, чем требуется, аккуратно с помощью шлифовальной машины или вручную уберите излишки материала с внутреннего контура шаблона.
- Если радиус больше, то потребуется добавить корректирующий слой, например, тонкую ленту скотча, чтобы уменьшить рабочий радиус.
Для контроля точности применяйте измерительные инструменты с минимальной погрешностью, такие как цифровой штангенциркуль или специализированные радиусные шаблоны. В случае повторяющихся ошибок проверьте правильность разметки и точность вырезания шаблона.
После внесения корректировок повторите замеры и тестовое фрезерование до достижения требуемой точности. Финальную проверку проводят на нескольких точках шаблона, чтобы исключить деформации и неравномерность радиуса.
Регулярная проверка и корректировка гарантируют стабильное качество обработки и увеличивают срок службы радиусного шаблона.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления радиусного шаблона для фрезера?
Для создания радиусного шаблона обычно выбирают древесину средней плотности, например, фанеру толщиной от 8 до 12 мм или MDF. Эти материалы легко обрабатываются, не деформируются при правильной сушке и обеспечивают достаточную прочность. Важно избегать слишком мягких пород, которые быстро изнашиваются, а также слишком твердых и хрупких, которые сложны в обработке вручную.
Как проверить точность радиуса шаблона после его изготовления?
После вырезания шаблона рекомендуется использовать измерительные инструменты, например, циркуль или линейку с криволинейной шкалой, чтобы сравнить фактический радиус с заданным. Можно приложить шаблон к заготовке и проверить совпадение контура по всей длине. Если обнаружены отклонения, края шаблона аккуратно подтачивают шлифовальной бумагой до нужной формы.
Какие ошибки чаще всего возникают при создании радиусного шаблона и как их избежать?
Одной из распространённых ошибок является неправильная разметка радиуса — например, смещение центра или неправильный угол при черчении дуги. Это приводит к несоответствию формы шаблона нужному радиусу. Также часто встречается неравномерная толщина материала или неровный срез, что снижает точность. Для предотвращения таких ошибок стоит использовать точные инструменты разметки, фиксировать заготовку при обработке и постепенно контролировать форму по мере изготовления.
Какие способы фиксации радиусного шаблона на заготовке при работе с фрезером наиболее удобны?
Наиболее распространённый метод — это прижим шаблона струбцинами или зажимами к заготовке, чтобы избежать смещения во время обработки. Можно также применить двусторонний малярный скотч, который обеспечит временную фиксацию без повреждений поверхности. В некоторых случаях используют специальные крепёжные элементы или направляющие, которые позволяют быстро устанавливать и снимать шаблон, сохраняя точность обработки.
