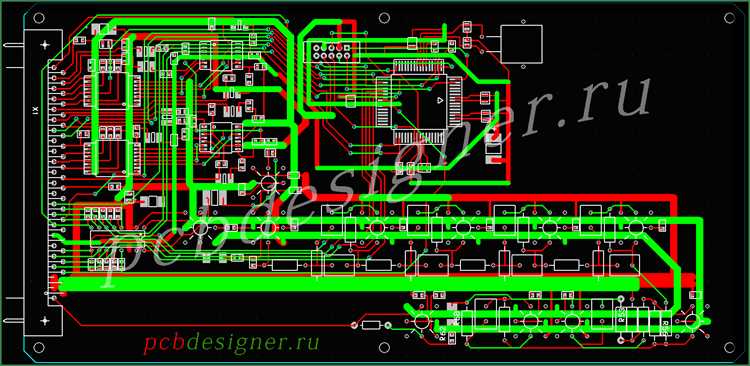

Процесс трассировки печатной платы начинается с точного соответствия между элементами схемы и их размещением на плате. Прежде чем переходить к разводке дорожек, необходимо убедиться, что все компоненты правильно распознаны программой проектирования: назначены корпуса, выведены пины, определены электрические связи. Ошибки на этом этапе приводят к некорректной трассировке и последующим отказам устройства.
Выбор топологии платы напрямую зависит от частоты сигнала, типов компонентов и требований к электромагнитной совместимости. Для аналоговых цепей критичны короткие соединения и минимизация замкнутых контуров. В цифровых схемах особое внимание уделяется ширине дорожек, согласованию импеданса и длине линий передачи, особенно при частотах выше 50 МГц. Обязательна укладка сигнальных и силовых цепей по отдельным слоям, с размещением опорной земли под каждой критической трассой.
Автоматическая трассировка редко дает оптимальный результат, особенно в многоуровневых проектах. Ручная разводка позволяет учесть нюансы: соблюдение правил минимального расстояния между дорожками, корректное размещение цепей питания, избегание длинных параллельных трасс. При этом важно регулярно выполнять проверку правил проектирования (DRC), чтобы своевременно устранять конфликты и ошибки.
Для минимизации перекрестных помех в аналогово-цифровых системах следует использовать границы зон с продуманным расположением компонентов: аналоговые модули группируются отдельно от цифровых, при этом раздельные участки земли соединяются в одной точке через фильтрующий элемент. Такое структурное разделение критично при проектировании аудиоусилителей, АЦП/ЦАП и микроконтроллерных устройств.
Подготовка библиотеки компонентов с учётом топологии платы
Корректная библиотека компонентов критически важна для трассировки, особенно на стадиях размещения и маршрутизации. Каждый элемент должен быть адаптирован к реальной топологии будущей печатной платы.
- Для SMD-компонентов задавайте ориентацию посадочных мест в соответствии с направлением основного тока и трассировки. Учитывайте возможность параллельного размещения для плотных участков платы.
- Определяйте реальные габариты корпуса с учётом производственных допусков. Учитывайте высоту компонента и зону обслуживания (например, при пайке или замене).
- Создавайте посадочные места с точным выравниванием по центру контактных площадок, избегая смещений, затрудняющих автоматическую установку.
- Оптимизируйте форму контактных площадок для облегчения пайки и минимизации переходных сопротивлений. Для мощных компонентов добавляйте тепловые отводы (thermal relief).
При разработке библиотеки учитывайте специфику трассировки: плотность проводников, количество слоёв, наличие дифференциальных пар и ограничений по длине. Например:
- Для высокочастотных компонентов предусматривать дополнительные полигоны заземления в посадочном месте.
- Для мощных элементов – включать в footprint зоны под термопады с возможностью подключения к внутренним слоям.
Используйте стандарты IPC-7351 и правила производителя плат для согласования размеров и форм посадочных мест. При создании новых компонентов обязательно проверяйте footprint в 3D и с помощью DRC в CAD-системе.
Создание сетевого списка на основе электрической схемы
Для начала необходимо завершить проектирование схемы в САПР, такой как KiCad, Altium Designer или OrCAD. Все компоненты должны иметь уникальные обозначения (RefDes), корректно назначенные посадочные места (footprints) и соединения без разрывов. Проверка целостности схемы осуществляется с помощью встроенной функции Electrical Rules Check (ERC). Ошибки в ERC недопустимы, так как они приводят к некорректному сетевому списку.
После верификации схемы запускается процесс генерации. В большинстве САПР это выполняется через соответствующее диалоговое окно, где указывается формат сетевого списка: PADS, SPICE, XML, KiCad, EDIF и другие. Для последующего проектирования печатной платы следует выбрать формат, совместимый с используемым PCB-редактором. Например, для трассировки в KiCad – формат KiCad; для экспорта в сторонние системы – универсальный EDIF.
Рекомендуется включить в экспорт список всех цепей, компонентов и назначений посадочных мест. Некоторые САПР поддерживают генерацию пользовательских полей, включая параметры компонентов, что упрощает автоматизированную сборку и проверку.
После создания необходимо вручную проверить ключевые цепи, особенно питание и сигнальные линии высокой частоты. Для этого следует открыть сгенерированный файл сетевого списка в текстовом редакторе и убедиться, что все соединения корректно описаны. Ошибки на этом этапе могут привести к физическим проблемам при производстве платы.
Пример строки из сетевого списка формата KiCad:
(net (code 3) "GND") (node (ref U1) (pin 4)) (node (ref C1) (pin 2))
После проверки сетевой список импортируется в PCB-редактор. Этот процесс формирует так называемые «воздушки» – соединения между контактами, которые необходимо реализовать дорожками на печатной плате.
Выбор габаритов и ограничений платы перед трассировкой
Перед началом трассировки необходимо точно задать размеры печатной платы, учитывая габариты корпуса, интерфейсные разъёмы и крепёжные элементы. Размеры платы определяются не только механикой, но и требованиями к тепловому отводу, ЭМС и стоимости производства. Например, плата 100×100 мм обрабатывается на большинстве стандартных производственных панелей без дополнительной платы за нестандарт.
Следует заранее определить запретные зоны – участки, где размещение компонентов и трассировка запрещены. Это области под винтами, зона разъёмов, отверстия под вентиляцию, а также границы Keep-Out Layer, определяющие механические ограничения. Минимальный отступ от края платы до дорожки должен составлять не менее 0,5 мм для безопасности при фрезеровке.
Если предполагается установка платы в корпус, необходимо учитывать все элементы: стойки, окна под разъёмы, вентиляционные решётки. Для плотного монтажа важно соблюдать допуски на совпадение отверстий и размещение компонентов с высотой, не превышающей допустимый профиль. Высокие элементы следует размещать в заранее отведённых зонах с учётом воздушных зазоров.
Для многослойных плат важно заранее определить количество слоёв и правила их использования. Распределение питания и земли по внутренним слоям снижает уровень помех и упрощает трассировку. Необходимо также задать минимальные зазоры между дорожками и минимальную ширину дорожек в соответствии с токовыми нагрузками и технологическими допусками производства. Например, для тока в 1 А минимальная ширина медной дорожки при 35 мкм меди составляет около 1 мм при наружном слое.
Жёсткие ограничения по толщине платы (например, 1,0 мм или 1,6 мм) могут накладываться стандартами конструктива или требованиями к прочности. Следует также учитывать технологические отступы под панелизацию, например, 5 мм от края до ближайших компонентов для размещения направляющих и фиксаторов.
Ручное и автоматическое размещение компонентов по группам
Размещение компонентов – ключевой этап перед трассировкой. Группировка элементов по функциональным блокам упрощает маршрутизацию и снижает уровень помех. Ручной подход позволяет учитывать электромагнитную совместимость, тепловые характеристики и длину цепей, особенно при работе с аналоговыми или ВЧ-сигналами.
Автоматическое размещение эффективно при работе с типовыми цифровыми схемами, особенно если используется стандартизированная логика или плотные BGA-корпуса. Современные САПР, такие как Altium Designer или KiCad, позволяют задать правила группировки: по цепям, функциональным модулям или слоям. Однако автоматическое размещение без предварительной настройки часто нарушает топологию цепей: создаются длинные соединения, перекрестные сигналы и нарушается симметрия, что критично при работе с чувствительными интерфейсами – например, дифференциальными парами USB или LVDS.
Рекомендуется комбинировать оба метода: вручную размещать ключевые узлы, влияющие на стабильность и качество сигнала, а автоматическое размещение использовать для второстепенных компонентов – подтягивающих резисторов, развязывающих конденсаторов и пассивных элементов в интерфейсах.
Совет: перед автоматической расстановкой логически сгруппируйте компоненты в схемном редакторе – это позволит САПР сохранить иерархию блоков при импорте в модуль трассировки. Используйте атрибуты типа Room или Class для задания принадлежности компонентов к логической группе.
Определение критичных цепей и порядок их трассировки
Первый шаг – идентификация таких цепей на электрической схеме. Следует обратить внимание на тактовые сигналы (например, CLK), линии передачи данных с высокой скоростью (SPI, USB, DDR, LVDS), цепи с малыми амплитудами (например, сигналы от АЦП), а также цепи, в которых критична синфазность (дифференциальные пары).
Порядок трассировки начинается с цепей, наиболее чувствительных к качеству сигнала. В первую очередь прокладываются дифференциальные пары (например, USB D+ и D−), соблюдая одинаковую длину, минимальное отклонение межлинейного расстояния и непрерывность импеданса. Развороты выполняются под углом 45°, избегая острых углов и ответвлений.
Затем трассируются тактовые и синхронизирующие линии. Для них критична минимизация длины и число переходов между слоями. При использовании переходных отверстий необходимо контролировать их влияние на импеданс и размещать рядом компенсирующие элементы (например, GND-виа).
Аналоговые сигналы требуют изоляции от цифровых цепей, минимального количества переходов между слоями и расположения трассировки вдоль непрерывной аналоговой земли. Размещение и трассировка цепей питания для чувствительных элементов (например, АЦП) требует фильтрации (LC-фильтры, ферриты) и прямого подключения к источнику через выделенные дорожки.
На заключительном этапе производят трассировку менее критичных цепей, соблюдая общие правила: минимизация пересечений, исключение замкнутых контуров в земле, выравнивание длин в параллельных линиях шины и симметричность дифференциальных пар.
Работа с полигонами и зонами питания на многослойной плате
Полигоны на многослойных платах выполняют функцию распределения питания и заземления, обеспечивая низкое сопротивление и эффективное отвлечение тепла. Для корректного размещения полигонов важно точно определить слои, на которых они будут размещены, учитывая расположение компонентов и критичность сигнала.
Зоны питания рекомендуется выделять на отдельных внутренних слоях для минимизации электромагнитных помех и снижения падения напряжения. При этом следует использовать правила проектирования для обеспечения минимальной толщины проводника и соблюдения необходимого расстояния между полигоном и соседними трассами, чтобы избежать пробоя и паразитных емкостей.
Для улучшения качества распределения тока полигоны следует соединять с компонентами с помощью множества точечных переходов (vias), расположенных равномерно по площади. Чем больше количество переходов, тем ниже индуктивность соединения и тепловое сопротивление.
Использование правил для зазоров внутри полигонов между различными зонами питания и земляными областями обеспечивает предотвращение коротких замыканий и уменьшает влияние на сигнал. Важно соблюдать рекомендуемые значения зазоров, обычно не менее 0.2 мм, в зависимости от технологии изготовления платы.
Автоматизированные средства трассировки позволяют задать параметры заливки и режимы соединения с остальными слоями (например, полное залитие или только там, где нет сигнальных дорожек). Выбор оптимального режима помогает сократить площадь платы и повысить электромагнитную совместимость.
При работе с полигонами критично отслеживать правила производственного процесса, включая минимальные размеры отверстий и допустимые отклонения, чтобы избежать дефектов при изготовлении. Также полезно проводить проверку правил проектирования (DRC) на наличие пересечений и нарушений зазоров.

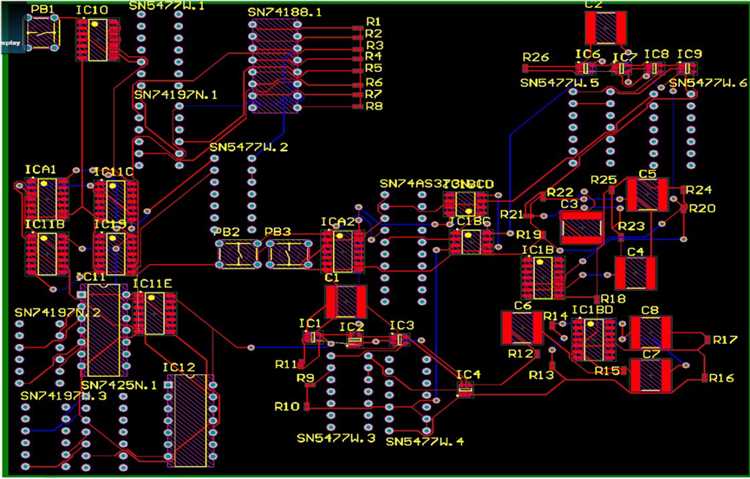

Контроль правил проектирования и устранение ошибок трассировки
Контроль правил проектирования (DRC) обеспечивает соответствие трассировки платы техническим требованиям и нормам. Основные параметры, подлежащие проверке, включают минимальные расстояния между проводниками, ширину трасс, размеры отверстий и зазоры к контактам компонентов.
Для точного контроля следует задать допустимые значения, исходя из характеристик материала платы и используемой технологии производства. Например, минимальный зазор между трассами обычно не должен быть меньше 0,15 мм для большинства производителей, а ширина дорожек должна учитывать максимальный ток с запасом по нагреву.
Ошибки трассировки часто связаны с нарушением этих параметров, замыканиями и незаполненными цепями. Для их обнаружения используются автоматические средства проверки, которые выявляют пересечения, слишком близкое расположение и разрывы проводников.
При обнаружении ошибок рекомендуется сразу исправлять трассировку, избегая ручных доработок без повторной проверки. Используйте функции автокоррекции или трассировки с учётом ограничений. Важно контролировать не только электрические параметры, но и механические – например, положение сквозных отверстий относительно слоёв печатной платы.
Особое внимание уделяйте контролю линий питания и земли – несоблюдение ширины и зазоров может привести к падению напряжения и повышенному уровню шумов. Используйте полосы питания достаточной ширины и избегайте излишнего изгиба дорожек, что ухудшает характеристики сигнала.
После внесения правок рекомендуется проводить повторный DRC и визуальный аудит критичных участков. Использование специализированных инструментов анализа сигналов и электромагнитной совместимости поможет выявить скрытые дефекты, недоступные при простом осмотре.
Вопрос-ответ:
Какова последовательность действий при трассировке печатной платы на основе электрической схемы?
Для начала необходимо тщательно проанализировать электрическую схему, выделив все компоненты и соединения между ними. Затем следует перенести компоненты на плату в соответствии с требованиями по расположению и минимизации длины соединений. После этого приступают к прокладке дорожек, учитывая электрические параметры и правила разводки, такие как минимальные расстояния между дорожками и зонами заземления. В конце выполняют проверку корректности трассировки, используя автоматизированные средства или ручной контроль.
Какие особенности нужно учитывать при выборе ширины дорожек на печатной плате?
Ширина дорожек определяется током, который будет по ним проходить, а также требованиями по тепловому режиму. Чем выше ток, тем шире должна быть дорожка, чтобы избежать перегрева и падения напряжения. Кроме того, стоит учитывать возможности производства платы, поскольку очень тонкие дорожки могут быть сложными для изготовления и менее надежными. Иногда необходимо учитывать и электромагнитные помехи, которые влияют на форму и расположение трасс.
Как правильно организовать заземляющую шину на печатной плате?
Заземляющую шину рекомендуется делать как можно шире и цельной, чтобы обеспечить низкое сопротивление и уменьшить шумы. Лучше использовать сплошную область меди, которая соединена с несколькими точками заземления компонентов. При этом важно избегать разрывов в заземляющей области и минимизировать петли, которые могут создавать помехи. Также полезно разместить заземление рядом с источниками сигнала, чтобы обеспечить стабильное и чистое электрическое соединение.
Какие инструменты и методы помогают выявить ошибки в трассировке печатной платы?
Для проверки правильности трассировки часто применяют автоматизированные системы контроля проектирования (DRC), которые анализируют соответствие разводки заданным правилам. Дополнительно можно использовать схемные и топологические проверки, позволяющие убедиться, что все соединения соответствуют электрической схеме. Также полезна визуальная инспекция и моделирование поведения сигналов на плате с помощью специальных программ, что помогает обнаружить короткие замыкания, незамкнутые цепи и неправильное соединение.
Какие трудности могут возникнуть при трассировке сложных многослойных плат и как их избежать?
Основная сложность заключается в правильном распределении сигналов и питания между слоями, а также в контроле взаимных наводок и перекрестных помех. Для минимизации проблем необходимо продумать структуру слоев заранее, выделяя отдельные слои под питание и заземление, а остальные — под сигнальные трассы. Важно соблюдать правила экранирования и разнесения критичных линий, а также учитывать требования к импедансу. Использование специализированного программного обеспечения помогает упростить эту задачу, предоставляя инструменты для автоматической разводки и анализа.
Как связать элементы электрической схемы с конкретными дорожками на печатной плате?
Для точного сопоставления элементов схемы с дорожками на печатной плате используют метод трассировки, при котором каждый контакт компонента идентифицируется по схеме, а затем определяется его расположение на плате. Обычно начинают с поиска узлов и соединений, указанных на схеме, и проверяют их соответствие физическим проводникам. Практически это можно сделать вручную, сравнивая схему и макет платы, или с помощью программ для проектирования, которые автоматически отображают связи и выделяют дорожки, обеспечивая наглядное представление соединений.
