Зарядное устройство для айфона состоит из двух основных компонентов: блока питания с USB-выходом и кабеля с разъёмом Lightning. Для сборки потребуется адаптер питания мощностью не менее 5 Вт (5 В, 1 А), совместимый с USB-A или USB-C, и качественный кабель, соответствующий требованиям Apple. При выборе адаптера стоит избегать безымянных моделей с низкой стабильностью напряжения, так как нестабильная подача тока может повредить аккумулятор устройства.
Кабель должен иметь чип сертификации MFi (Made for iPhone), что гарантирует корректную работу с устройствами Apple. Использование кабеля без чипа может привести к ошибке подключения или повреждению контроллера питания внутри телефона. Проверить наличие MFi можно по маркировке на упаковке и наличию микросхемы внутри разъёма Lightning.
Если необходимо собрать зарядное устройство самостоятельно, можно использовать кабель с отрезанным разъёмом и припаять его к плате с USB-выходом. Цвета проводов внутри Lightning-кабеля стандартны: красный – питание (+5 В), чёрный – земля (GND), белый и зелёный – передача данных. При пайке важно соблюдать полярность и не допустить короткого замыкания между жилами. Для защиты цепи рекомендуется установить предохранитель на 1 А и использовать стабилизатор напряжения при питании от нестабильного источника.
Собранное устройство следует протестировать мультиметром: напряжение на выходе должно быть в пределах 4,75–5,25 В. Зарядка должна начинаться сразу после подключения и сохраняться без перебоев. Для дополнительной проверки можно использовать USB-тестер с амперметром, чтобы убедиться в стабильной подаче тока в диапазоне от 0,5 до 1 А при зарядке обычного айфона.
Какие разъёмы и кабели совместимы с iPhone
Для зарядки iPhone начиная с модели iPhone 5 и до iPhone 14 используется разъём Lightning. Он имеет 8 контактов и поддерживает как зарядку, так и передачу данных. Кабель Lightning–USB-A подходит для старых адаптеров питания, тогда как Lightning–USB-C совместим с новыми зарядными устройствами и поддерживает быструю зарядку при использовании адаптера мощностью от 18 Вт и выше.
С выходом iPhone 15 Apple перешла на разъём USB-C. Это означает, что стандартные кабели USB-C–USB-C теперь совместимы с новыми моделями без переходников. Кабель должен поддерживать ток не менее 3 А и соответствовать стандарту USB Power Delivery (PD), если требуется быстрая зарядка.
При выборе кабеля следует учитывать не только тип разъёма, но и качество провода. Рекомендуется использовать сертифицированные кабели с маркировкой MFi (Made for iPhone) – они обеспечивают стабильную передачу тока и не вызывают ошибки подключения. Несертифицированные аналоги могут снижать скорость зарядки или полностью её блокировать.
Для самодельного зарядного устройства важно учитывать, что Lightning-разъём содержит встроенный микроконтроллер для аутентификации. Без его эмуляции устройство не распознается iPhone. В случае с USB-C таких ограничений нет, но кабель всё равно должен соответствовать требованиям по передаваемой мощности и поддержке PD-протокола.
Как выбрать подходящий блок питания по параметрам
Мощность блока питания должна соответствовать характеристикам устройства. Для iPhone минимально допустимая мощность – 5 Вт (5 В, 1 А). Однако при выборе лучше ориентироваться на блоки с мощностью 12–20 Вт (например, 5 В, 2.4 А или 9 В, 2.2 А), особенно для моделей с поддержкой быстрой зарядки (iPhone 8 и новее).
Выходное напряжение и сила тока указываются на корпусе адаптера. Современные модели iPhone поддерживают протокол USB Power Delivery (USB-PD), поэтому оптимальный выбор – адаптер с выходными параметрами 5 В/3 А или 9 В/2 А. Для максимально быстрой зарядки iPhone 13 и новее подойдут блоки мощностью до 27 Вт.
Тип разъема на выходе блока питания должен соответствовать кабелю. Для оригинальных кабелей Lightning to USB-C потребуется блок с выходом USB-C. Использование переходников снижает стабильность зарядки и может увеличить время зарядки.
Сертификация блока питания влияет на его безопасность и совместимость. Предпочтительны адаптеры с маркировкой MFI (Made for iPhone) или сертифицированные по стандарту USB-PD. Безымянные адаптеры с завышенными характеристиками часто не соответствуют заявленным параметрам и могут повредить аккумулятор.
Материалы корпуса и теплоотвод также важны. Качественные блоки питания имеют корпус из огнестойкого пластика и встроенную защиту от перегрева, короткого замыкания и перенапряжения. Если адаптер заметно нагревается даже при зарядке одного устройства – это повод его заменить.
Как безопасно распаять и соединить провод Lightning
Перед началом работы необходимо убедиться, что кабель не подключён к источнику питания. Разрежьте провод Lightning в нужном месте и аккуратно удалите внешнюю изоляцию ножом или стриппером, не повреждая внутренние жилы. Далее потребуется зачистить каждую жилу на 2–3 мм. В стандартном кабеле Lightning содержатся жилы с цветной изоляцией (красный, черный, белый, зелёный, а также экранирующая оплётка).
Для пайки лучше использовать паяльник с мощностью 15–30 Вт и тонкое жало. Перед пайкой залудите концы проводов – нанесите немного припоя на каждую жилу, чтобы упростить дальнейшее соединение. Для скрутки и пайки жил одинакового цвета рекомендуется использовать термоусадочные трубки подходящего диаметра: наденьте трубку заранее, отодвиньте в сторону, выполните пайку, затем сдвиньте трубку и нагрейте её феном или зажигалкой, пока она плотно не обожмёт соединение.
Особое внимание уделите экрану (оплётке) – он выполняет функцию заземления и экранирования. Его также следует аккуратно скрутить и припаять, изолировав термоусадкой. Для надёжности можно обернуть весь участок пайки слоем фольгированного скотча и дополнительно зафиксировать термоусадкой большего диаметра.
По завершении проверьте целостность всех соединений мультиметром в режиме прозвонки. Отсутствие короткого замыкания и правильное соответствие линий (питание, данные, земля) гарантируют безопасную эксплуатацию самодельного кабеля.
Как проверить напряжение и ток с помощью мультиметра
Перед проверкой убедитесь, что мультиметр находится в рабочем состоянии, а щупы исправны. Используйте мультиметр с автоматическим выбором пределов или вручную установите подходящие значения измерения.
- Для измерения постоянного напряжения выберите режим «DCV» или значок с прямой линией и точками под ней.
- Для измерения тока – режим «DCA» или значок с аналогичной маркировкой.
Проверка напряжения на выходе зарядного устройства:
- Подключите блок питания к сети, но не подсоединяйте iPhone.
- Выставьте мультиметр в режим измерения постоянного напряжения до 20 В.
- Черный щуп подключите к внешнему (заземленному) контакту разъёма USB, красный – к центральному питанию (обычно это пятый контакт в разъёме Lightning).
- Нормальное значение – около 5 В (±5%).
Проверка тока при подключённой нагрузке:
- Установите мультиметр в режим измерения тока, предпочтительно до 2 А.
- Разорвите цепь между блоком питания и устройством (используйте тестовый разрыв или USB-удлинитель с оголёнными проводами).
- Подключите мультиметр последовательно в разрыв: один щуп к проводу от блока питания, второй – к проводу, ведущему к iPhone или нагрузке.
- При обычной зарядке iPhone ток составляет от 0,5 до 2 А, в зависимости от модели и уровня заряда.
Измерения напряжения и тока помогают убедиться в стабильности работы зарядного устройства. При отклонениях от указанных значений рекомендуется проверить кабель, разъёмы или заменить блок питания.
Как собрать корпус зарядного устройства своими руками
Для корпуса подойдёт прочный термостойкий материал – пластик ABS или поликарбонат. Оптимальная толщина стенок – 2–3 мм. Размеры зависят от выбранной платы и блока питания, но минимальные габариты для стандартной схемы – 60×40×20 мм.
Подготовь заготовку: вырежи прямоугольную коробку с местом под разъёмы и вентиляционные отверстия. При работе с пластиком удобно использовать лобзик, надфиль и дрель с фрезой. Все отверстия под USB-разъёмы должны совпадать по высоте с посадочными контактами на плате. Учитывай зазор не менее 1 мм со всех сторон для свободной установки и теплоотвода.
Для фиксации платы внутри корпуса лучше использовать стойки из нейлона или металлические винты с пластиковыми прокладками. Располагай плату так, чтобы она не касалась стенок. Клеевые соединения нежелательны – при необходимости ремонта корпус будет трудно разобрать.
Завершающий этап – проверка жёсткости корпуса и изоляции всех соединений. Внутри не должно быть болтающихся элементов. При желании можно установить светодиод индикации питания и прорезь под него. Дополнительная вентиляция рекомендуется при выходной мощности выше 10 Вт.

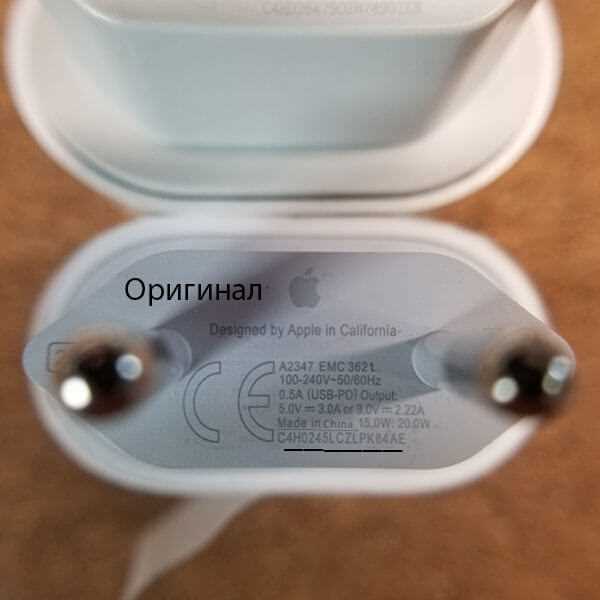

Как протестировать готовую зарядку на работоспособность
Для проверки зарядного устройства понадобится мультиметр с функцией измерения постоянного напряжения и тока. Сначала измерьте выходное напряжение на разъёме USB – оно должно соответствовать стандарту 5 В с допуском ±0,1 В.
Подключите мультиметр параллельно к выходным контактам зарядки и включите питание. Если напряжение сильно отличается от 5 В, устройство неисправно или неправильно собрано.
Для проверки силы тока потребуется нагрузка. Используйте резистор мощностью не менее 5 Вт с сопротивлением примерно 5 Ом, чтобы нагрузить зарядку. Подключите резистор к выходу и измерьте ток через мультиметр в режиме амперметра.
Ток должен быть близок к заявленному значению блока питания (обычно 1–2 А для iPhone). Значительно меньший ток указывает на внутренние проблемы или слабый источник питания.
Дополнительно проверьте стабильность напряжения под нагрузкой – падение более 0,3 В говорит о недостаточной мощности или плохой пайке.
Для полной проверки используйте оригинальный кабель Lightning и подключите к iPhone. При успешной зарядке на экране телефона появится индикатор зарядки, что подтверждает работоспособность устройства.
Необходимо также проверить отсутствие нагрева корпуса при работе – температура не должна превышать 40–45°C. Повышенный нагрев свидетельствует о коротком замыкании или неправильной схеме.
Если мультиметр отсутствует, можно проверить зарядку, подключив устройство и наблюдая за индикатором зарядки на экране iPhone, но это менее точный способ.
Вопрос-ответ:
Какие компоненты нужны для сборки зарядного устройства для iPhone?
Для сборки зарядного устройства потребуется блок питания с выходным напряжением 5 В и силой тока не менее 1 А, плата контроллера USB с поддержкой протокола зарядки Apple, кабель Lightning, разъемы USB и Lightning, а также корпус для защиты внутренней электроники. Кроме того, понадобятся инструменты для пайки и проверки устройства.
Как правильно проверить работоспособность собранного зарядного устройства?
После сборки необходимо измерить выходное напряжение мультиметром — оно должно составлять около 5 В. Затем подключите устройство к iPhone и убедитесь, что зарядка идет стабильно, без отключений. Можно использовать USB-тестер, чтобы проверить ток зарядки и убедиться, что устройство выдает заявленные параметры.
Можно ли использовать обычный блок питания от другого устройства для зарядки iPhone?
Не рекомендуется применять блоки питания с другим напряжением или недостаточной силой тока. iPhone требует 5 В и ток не менее 1 А для стабильной зарядки. Использование неподходящего блока может привести к медленной зарядке или повреждению телефона. Лучше использовать сертифицированные блоки или специализированные платы контроллера.
Какие меры безопасности нужно соблюдать при сборке зарядного устройства?
Перед началом работы убедитесь, что блок питания отключен от сети. Паяйте аккуратно, избегая коротких замыканий. Проверьте изоляцию всех проводов и соединений. Используйте корпус, чтобы защитить устройство от влаги и случайных касаний. После сборки проведите тесты без подключения телефона, чтобы исключить ошибки.
Как подключить провод Lightning к плате зарядного устройства правильно?
Провод Lightning нужно аккуратно распаять на соответствующие контакты платы USB. Обычно используются четыре сигнальных линии и две линии питания. Важно соблюдать полярность и распиновку, чтобы не повредить устройство. Лучше использовать оригинальный кабель или качественный аналог и внимательно сверять схему подключения перед пайкой.
Какие компоненты нужны для сборки зарядного устройства для айфона?
Для сборки зарядного устройства необходимы несколько основных деталей: блок питания с подходящими параметрами напряжения и тока, модуль преобразователя (если нужен), кабель Lightning или соответствующий разъём, а также корпус для защиты внутренностей. Кроме того, понадобится паяльник и материалы для пайки, а также мультиметр для проверки соединений и параметров.
Как правильно проверить работоспособность собранного зарядного устройства?
После сборки стоит проверить выходное напряжение и ток с помощью мультиметра, чтобы убедиться, что они соответствуют требованиям айфона — обычно это 5 В и ток до 2 А. Затем подключите устройство к айфону и наблюдайте за процессом зарядки. Важно проверить, чтобы кабель и разъёмы были надёжно соединены и не нагревались при работе. Если устройство стабильно поддерживает нужные параметры, значит сборка выполнена успешно.
