Снятие шатунов – необходимая операция при замене каретки, установке новых компонентов или проведении профилактического обслуживания. При неправильных действиях велик риск повредить шлицы, резьбу или даже алюминиевый корпус шатунов. Чтобы избежать этого, важно использовать подходящий инструмент и соблюдать последовательность действий.
Стандартный тип шатунов – с посадкой на квадрат, шлицевой вал или систему Hollowtech II. Для каждого из этих типов потребуется свой съёмник. Например, для квадратного вала нужен универсальный съёмник с внутренним штоком, а для Hollowtech II – специальный съёмник с торцевой гайкой и пластиковым ключом для стопорной крышки.
Перед снятием шатунов следует обязательно очистить область каретки от грязи и пыли, чтобы не повредить резьбу и не внести абразив внутрь соединений. Если шатуны держатся на фиксирующих болтах, их нужно выкрутить шестигранником соответствующего размера. Важно не использовать чрезмерную силу: прикипевшие соединения предварительно обрабатываются проникающей смазкой.
После снятия шатунов не следует оставлять открытые концы вала: их нужно защитить от загрязнений до момента повторной сборки. Повреждение резьбы или посадочных поверхностей может привести к разбалансировке системы и преждевременному износу. Поэтому при демонтаже важно избегать перекосов, ударов и не использовать неподходящие инструменты.
Как определить тип шатунов на велосипеде
Чтобы снять шатуны без риска повреждений, важно сначала точно определить их тип. Наиболее распространённые варианты – квадратный конус (Square Taper), шлицевой (ISIS или Octalink) и шатуны под ось с внешними подшипниками (Hollowtech II или аналогичные).
Если центральный болт в кареточном узле имеет шестигранник на 8 мм и при снятии шатуна виден срезанный конус – это, скорее всего, квадратный конус. У таких шатунов характерный зазор между шатуном и корпусом каретки, и они крепятся напрямую на ось без внешних чашек.
Шлицевые типы, такие как ISIS или Octalink, можно узнать по множеству шлицов (обычно 8 или 10) внутри отверстия шатуна. При этом вал имеет круглую форму со шлицами, а не квадратную. Также отличительной особенностью является использование болтов на 10 мм.
Современные системы типа Hollowtech II отличаются тем, что ось интегрирована с правым шатуном и выходит наружу с обеих сторон каретки. Чтобы определить этот тип, достаточно осмотреть левый шатун: он фиксируется двумя стопорными болтами и центральной пластиково-резьбовой заглушкой. Присутствие внешних чашек с подшипниками также указывает на этот тип.
Если ось полая, а сама система выглядит монолитно – это Press-Fit или другие вариации с интегрированной осью. В таких случаях шатуны крепятся по аналогичной схеме, но ось может быть зафиксирована с двух сторон с помощью винтов и зажимных механизмов.
Осмотр визуальных признаков – форма отверстия, тип болта, наличие внешних подшипников – позволяет точно определить конструкцию шатунов и выбрать правильный съёмник и метод демонтажа.

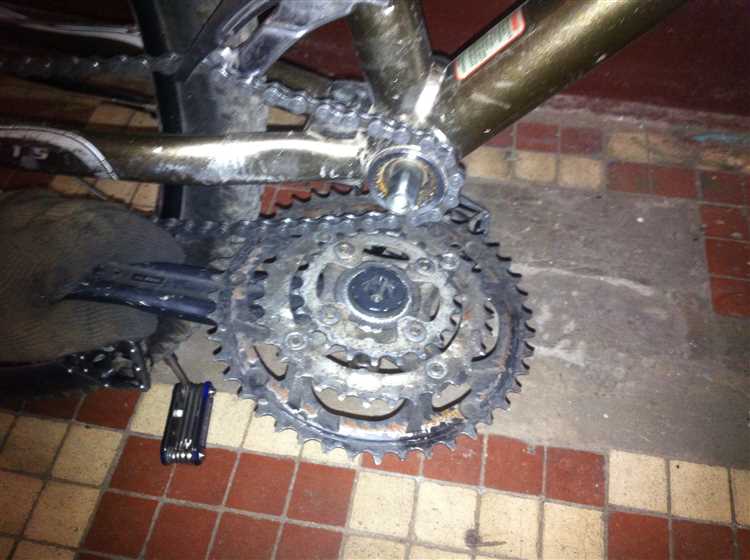

Какие инструменты понадобятся для снятия шатунов
Выбор инструментов зависит от типа шатунов, но базовый набор включает следующие позиции:
- Шестигранный ключ (обычно 8 мм) – применяется для откручивания фиксирующего болта, удерживающего шатун на оси каретки. У некоторых моделей используется болт под торцевую головку.
- Съёмник шатунов – специализированный инструмент с резьбой, подходящей под внутреннюю часть шатуна. После ввинчивания его внутрь, центральный болт съёмника вытесняет шатун с вала каретки.
- Ключ для съёмника – чаще всего это обычный разводной или рожковый ключ (на 15–17 мм), которым проворачивается винт съёмника.
- Смазка – используется при сборке, чтобы предотвратить прикипание шатуна к валу в будущем. Не применяется на шлицевые соединения типа Hollowtech II.
Дополнительно могут понадобиться:
- Торцевой ключ или головка с трещоткой – если болт шатунов не под шестигранник, а под стандартную головку (обычно 14 мм).
- Молоток с мягкой насадкой – используется для аккуратного сбивания закисшего шатуна, если он не поддаётся съёмнику. Удар должен быть контролируемым и не в ось.
- Тряпка и очиститель – для удаления старой смазки и грязи перед повторной установкой.
Перед началом работы убедитесь, что съёмник подходит к конкретной модели шатунов: резьба должна совпадать, иначе можно повредить внутреннюю часть детали. Использование неподходящего инструмента часто приводит к деформации или заеданию шатуна на валу.
Как подготовить велосипед к разборке шатунов
Перед снятием шатунов необходимо обеспечить доступ к рабочей зоне и исключить повреждение компонентов. Это позволит выполнить демонтаж аккуратно и без лишнего усилия.
- Установите велосипед на ремонтную стойку или переверните его вверх колёсами, обеспечив устойчивость.
- Снимите цепь с передней звезды и зафиксируйте её на перекидке или раме с помощью стяжки, чтобы она не мешала.
- Удалите грязь и смазку с каретки и шатунов – это облегчит доступ к креплениям и предотвратит скольжение инструмента.
- Осмотрите шатуны: убедитесь, что резьбы под болты не повреждены, а болты не заржавели и не сорваны.
- Снимите пластиковые или алюминиевые заглушки (если есть) с торцов шатунов, используя плоскую отвёртку или пластиковую лопатку.
Для шатунов с интегрированной осью проверьте наличие фиксаторов, стопорных колец или специальных зажимов. Их потребуется снять до начала разборки. Также убедитесь, что имеется нужный инструмент для конкретного типа крепления шатунов.
Как снять шатуны с квадратного вала
Перед началом убедитесь, что шатун крепится именно на квадратный вал. Это определяется по срезам вала, образующим форму квадрата без шлицов и резьбы снаружи.
Ослабьте и полностью выкрутите центральный болт, фиксирующий шатун. Чаще всего это болт под шестигранник 8 мм или гайка под ключ на 14 мм. При демонтаже лучше использовать трещотку с удлинителем – так легче преодолеть прикипание резьбы.
Установите съемник шатунов с резьбовой частью, подходящей под стандарт BSA (24×1 мм). Вкручивайте съемник вручную, пока он не упрется – важно, чтобы резьба вошла ровно, иначе возможно повреждение шатунов.
После фиксации резьбовой части начните вкручивать центральный винт съемника. Он будет давить на ось каретки и вытолкнет шатун с квадрата. Делайте это медленно и равномерно. При резком усилии может появиться перекос или трещина в алюминиевом шатуне.
Если шатун не сходит после первого оборота, продолжайте постепенно увеличивать усилие. В случае сильного прикипания используйте проникающую смазку, нанеся её в соединение заранее, за 10–15 минут до попытки демонтажа.
После снятия шатуна проверьте квадратный конец вала на наличие выработки или заусенцев. Любые повреждения могут привести к люфту при повторной установке.

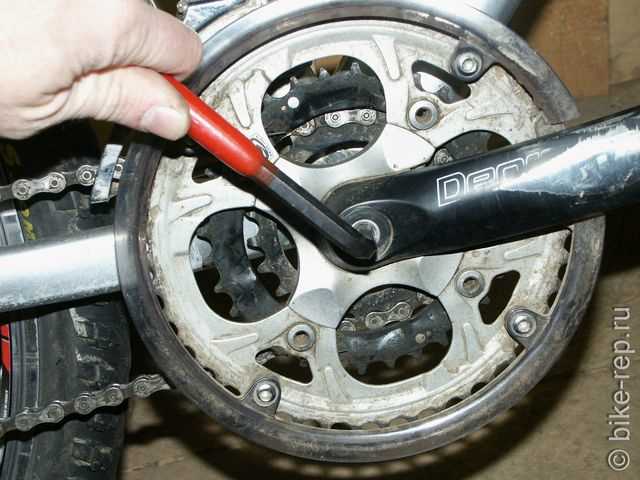

Как демонтировать шатуны с шлицевого или Hollowtech II вала
Для снятия шатунов с вала системы Hollowtech II потребуется шестигранник на 5 мм, пластиковый съёмник (ключ для полой оси) и, при необходимости, торцевой ключ на 10 мм. Вся процедура проводится с правой стороны, так как левая часть обеспечивает прижим всей системы к каретке.
Сначала выкрутите фиксирующий болт с левой стороны. Обычно он выполнен из пластика и имеет внешний шлиц под специальный пластиковый ключ. Этот болт не требует усилий – его функция в предварительной фиксации шатунов на валу. Не используйте плоскогубцы или металлический инструмент, чтобы избежать повреждений.
После удаления пластикового болта открутите два зажимных винта с левой стороны с помощью шестигранника. Сначала ослабьте их по очереди на половину оборота, затем выкрутите полностью. Не выкручивайте один болт до конца сразу – это может повредить зажимной механизм.
Когда оба болта сняты, слегка разожмите зажимной хомут шатунов (можно аккуратно раздвинуть щель тонкой отверткой). Теперь левый шатун можно стянуть с вала вручную. Если вал закис, помогите себе легкими покачиваниями, но не применяйте молоток.
Далее снимите правый шатун вместе со звёздами. Обычно он выходит легко, если предварительно не было деформаций. При заклинивании проверьте, нет ли остаточного давления от каретки или повреждённого пыльника.
Перед повторной установкой рекомендуется очистить шлицы от загрязнений и нанести тонкий слой монтажной пасты, чтобы избежать закисания в будущем.
Что делать, если шатуны закисли и не снимаются
Для начала нанесите проникающую смазку на место соединения шатуна и вала. Используйте специализированные жидкости, например WD-40, CRC или аналогичные. Оставьте на 15–30 минут для проникновения в закисшие места.
После этого попробуйте аккуратно постучать по шатунам резиновым молотком или деревянным брусочком, чтобы разрушить коррозионные связи. Не применяйте металлические инструменты, чтобы не повредить поверхности.
Если шатун всё равно не поддаётся, примените нагревание. Локально нагрейте область посадки с помощью строительного фена или паяльной лампы до температуры около 60–80 °C. Металл при расширении может ослабить сцепление. После остывания попытайтесь снять шатун снова.
Для усиления рычага используйте удлинитель на ключ или вороток. Увеличение момента вращения помогает открутить закисшие болты или гайки без дополнительного усилия.
В крайнем случае можно прибегнуть к снятию с помощью съёмника для шатунов. Правильно выбранный съёмник равномерно распределит нагрузку и снимет шатун без повреждений. Предварительно ослабьте крепёж, насколько возможно.
Избегайте применения чрезмерной силы или ударов по шатуну металлическими предметами – это может привести к деформации или повреждению посадочных мест.
После снятия рекомендуется очистить и обработать посадочные поверхности антикоррозионными средствами, чтобы предотвратить повторное закисание.
Как осмотреть и подготовить посадочные поверхности перед установкой
Осмотр посадочных поверхностей начинается с тщательной очистки от грязи, смазки и коррозии. Используйте обезжириватель и мягкую щетку или ветошь, чтобы удалить остатки старого масла и загрязнений.
Проверьте поверхности на наличие царапин, заусенцев и деформаций. Любые неровности могут привести к плохой посадке и быстрому износу. Для выявления микротрещин рекомендуется использовать увеличительное стекло.
Если обнаружены небольшие заусенцы, аккуратно устраните их с помощью мелкозернистой наждачной бумаги или алмазного надфиля, не повреждая основную поверхность. Избегайте глубокого шлифования, чтобы не изменить геометрию посадочного места.
Посадочные места на валу и внутренней части шатуна должны быть сухими и чистыми перед монтажом. Для улучшения сцепления можно нанести тонкий слой подходящей смазки или фиксирующего состава, рекомендованного производителем.
Проверьте состояние резьбы крепежных болтов и отверстий, при необходимости очистите резьбу от загрязнений и нанесите антикоррозийную смазку.
При подготовке уделите внимание совместимости материалов деталей, чтобы избежать гальванической коррозии и обеспечить надежную фиксацию.
Вопрос-ответ:
Какие инструменты нужны для безопасного снятия шатунов с велосипеда?
Для работы понадобятся ключи шестигранные или торцевые, соответствующие размерам крепежа шатунов, съёмник шатунов (если шатуны не с накидным креплением), а также чистая тряпка для удаления грязи и смазки. Важно использовать инструмент точно по назначению, чтобы избежать повреждений посадочных поверхностей и резьбы. Если шатуны с системой Hollowtech II или шлицевым соединением, потребуются специализированные инструменты для снятия и затягивания болтов.
Как понять, что шатуны закисли и требуют особого подхода при снятии?
Если при попытке ослабить крепеж ощущается сильное сопротивление, болты не проворачиваются или вращаются с трудом, это говорит о возможной коррозии или загрязнении резьбы. Также может появиться скрип или щелчки при попытке сдвинуть шатуны. В таких случаях стоит применить проникающую смазку и дать ей время впитаться, а затем аккуратно попытаться ослабить крепеж с помощью съемника, избегая применения чрезмерной силы, которая может повредить детали.
Можно ли снять шатуны без специальных съемников, и как это сделать?
Для некоторых типов шатунов с квадратным или классическим креплением допускается аккуратное снятие без съемника, используя ключ и молоток, но это повышает риск повреждения посадочных мест. Лучше использовать съемник, который распределяет усилие равномерно и снимает шатуны без деформаций. Если съемника нет, можно попробовать аккуратно постукивать по валу с внутренней стороны шатунов, предварительно ослабив крепеж, но делать это нужно очень осторожно, чтобы не повредить вал или шатуны.
Как подготовить велосипед и детали перед снятием шатунов?
Перед началом работы стоит тщательно очистить область вокруг шатунов от грязи и смазки, чтобы не занести загрязнения внутрь подшипников или резьбы. Рекомендуется снять цепь или отвести её в сторону, чтобы не мешала. Осмотрите крепежные болты на предмет повреждений и смажьте резьбу легкой проникающей смазкой, если есть подозрение на коррозию. Такая подготовка облегчит снятие и уменьшит риск повреждений.
Что делать, если после снятия шатунов видны следы износа или повреждения на посадочных местах?
Следы износа могут проявляться в виде царапин, задиров или деформаций. Если повреждения незначительные, можно аккуратно обработать поверхности мелкозернистой наждачной бумагой или специальным абразивом, убрав заусенцы. В случае глубоких дефектов посадочные места требуют ремонта у специалиста, так как установка шатунов на повреждённую поверхность может привести к быстрому износу и ухудшению работы системы. Обратите внимание также на состояние валов и подшипников.
Какие инструменты понадобятся для снятия шатунов без повреждений?
Для аккуратного снятия шатунов потребуются ключи или шестигранники подходящего размера, съёмник шатунов (если шатуны не с квадратным валом), а также смазка или проникающее масло, чтобы облегчить откручивание. Использование правильного инструмента минимизирует риск повреждений деталей и посадочных мест. При работе стоит подготовить чистую ветошь для удаления загрязнений и обеспечить удобный доступ к шатунной группе.
Как поступить, если шатуны закисли и не поддаются снятию обычными методами?
Если шатуны не откручиваются из-за коррозии или закисания, сначала нанесите проникающее масло на соединение и оставьте на несколько часов для лучшего воздействия. После этого аккуратно попробуйте открутить, используя правильный инструмент. В случае сильной закиси можно применить небольшой нагрев с помощью фена или аккуратно постучать по шатуну, чтобы разрушить коррозионные связи. Если такие меры не помогают, стоит обратиться к опытному механику, чтобы избежать повреждений.
