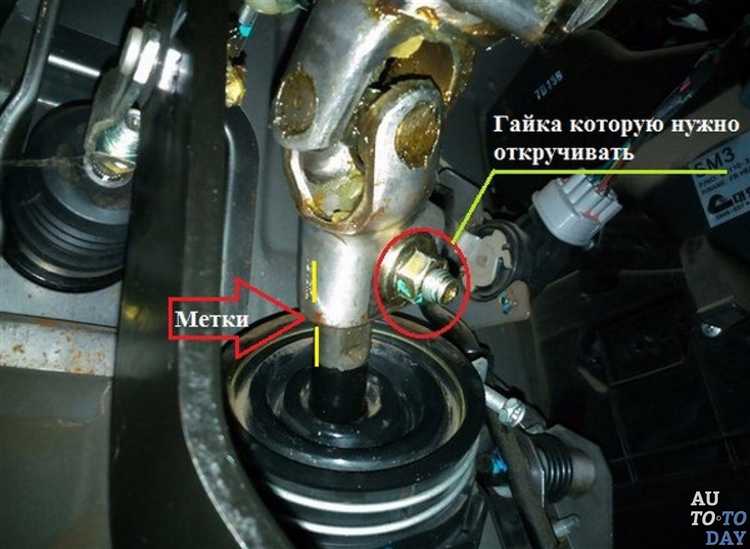

Демонтаж шпонки с вала требует точности и понимания типа соединения. Чаще всего встречаются призматические и сегментные шпонки, каждая из которых требует собственного подхода при извлечении. Неправильные действия могут повредить посадочную канавку, вал или саму шпонку, что приведёт к необходимости дорогостоящего ремонта.
Перед началом работ вал необходимо очистить от загрязнений и коррозии в зоне установки шпонки. Использование проникающей смазки снижает риск повреждений при извлечении. В случае с плотно посаженными шпонками применяют специальные съемники, которые обеспечивают равномерное усилие. Резкие удары по корпусу шпонки приводят к деформации и могут нарушить геометрию вала.
Для извлечения шпонок, заклинивших из-за коррозии, эффективна предварительная термическая обработка: нагрев вала вокруг шпоночной канавки с последующим охлаждением шпонки может дать нужный зазор. Важно использовать инфракрасный нагрев или строительный фен, избегая перегрева, особенно если вал выполнен из термообработанной стали.
Если демонтаж проводится в условиях ограниченного доступа, предпочтительны узкие клиновые съемники или самодельные приспособления, изготовленные по размерам конкретной канавки. При невозможности съёма механическим способом допускается фрезерование шпонки с последующим восстановлением посадочного места. Этот метод применим только при точном позиционировании инструмента и отсутствии альтернативных решений.
Как определить тип и посадку шпонки перед демонтажем
Перед снятием шпонки необходимо точно определить её тип и характер соединения с валом. Это позволяет выбрать правильный инструмент и метод демонтажа, избежать повреждений и ускорить процесс.
Первым шагом является визуальный осмотр. Прямоугольные и сегментные шпонки отличаются формой и положением в пазу. Прямоугольная шпонка имеет одинаковую высоту по всей длине, в то время как сегментная (шпонка Вуда) имеет дугообразную форму и выступает над поверхностью вала. Если видна только часть дуги, скорее всего, это сегментная шпонка.
Далее следует оценить посадку. Принудительная посадка проявляется отсутствием зазора между шпонкой и пазами, требуется усилие для её установки или удаления. Посадка с зазором допускает лёгкое перемещение шпонки. Используйте щуп для проверки зазора между шпонкой и стенками паза вала и ступицы. Если щуп толщиной 0,02 мм не проходит – соединение плотное.
Проверьте наличие следов фиксации. Если шпонка зафиксирована с помощью клеевого состава или дополнительно закреплена винтом, её демонтаж потребует предварительного нагрева или выкручивания крепежа. Указания на это могут быть в виде затвердевших остатков клея по краям или винтового отверстия сбоку паза.
Важным признаком характера посадки является наличие следов коррозии или задиров. Они указывают на длительную эксплуатацию и затруднённый демонтаж. В этом случае потребуется применение выколотки или съёмника с прогревом.
Если доступна документация на узел, сверьтесь с чертежом. Обозначение, например, «Шпонка 10х8х50 ГОСТ 23360-78», указывает на тип, размеры и стандарт, по которому можно точно определить форму и допуски посадки.
Инструменты, подходящие для извлечения прямоугольной шпонки
Для удаления прямоугольной шпонки с вала применяются специализированные и подручные инструменты, обеспечивающие точное воздействие и минимальный риск повреждения посадочных поверхностей. Выбор зависит от степени прикипания, типа соединения и условий демонтажа.
- Плоский съемник с обратным ударом – используется при тугом посадочном соединении. Лапки съемника заводятся под шпонку, после чего производится удар в обратном направлении для извлечения.
- Выколотка из мягкого металла (латунь, медь) – предотвращает повреждение поверхности вала. Применяется совместно с молотком при слабом или среднем зажатии шпонки.
- Клин из стали с острым концом – вводится под шпонку с торца. Удары по клину позволяют постепенно приподнять элемент, особенно при наличии коррозии.
- Тонкий зубило – подходит для разрушения деформированной или закисшей шпонки. Используется с контролем усилия во избежание заусенцев на валу.
- Набор слесарных съемников с захватом – оснащены сменными губками, облегчающими захват прямоугольной формы. Позволяют извлекать шпонки без перекосов.
- Индивидуально изготовленный рычаг с зацепом – применяется в случаях нестандартного исполнения шпонки или ограниченного доступа. Изготавливается под конкретный размер паза.
Перед демонтажем рекомендуется очистить паз и торцы шпонки от грязи и окислов с помощью щетки или проникающей смазки. Это снижает усилие и риск повреждения сопряжённых поверхностей.
Удаление шпонки с признаками коррозии или прикипания
При наличии следов коррозии или прикипания шпонки к валу нельзя применять чрезмерное усилие: это приведёт к повреждению посадочной поверхности или поломке инструмента. Оптимальный порядок действий включает прогрев, химическую обработку и аккуратную механическую работу.
Сначала необходимо удалить ржавчину в области шпонки. Для этого применяют составы типа WD-40 Specialist Rust Release Penetrant или отечественные аналоги с ингибиторами коррозии. Состав наносят в зазор между шпонкой и пазом, оставляют на 20–30 минут. Повторное нанесение увеличивает эффективность.
После химической обработки участок прогревают строительным феном или паяльной лампой до температуры около 120–150 °C. Это вызывает термическое расширение металлов, облегчающее отделение шпонки. Важно избегать перегрева – при температуре выше 180 °C возможно изменение структуры стали.
Далее используется выколотка из мягкого металла (латунь, медь) и молоток с массой до 500 г. Удары наносятся вдоль оси вала, с минимальным перекосом. Если шпонка имеет сквозное отверстие – применяют резьбовой съемник соответствующего диаметра, предварительно очистив резьбу от загрязнений.
При сильной прикипании допускается осторожное сверление: выбирается сверло с диаметром 2–3 мм, в шпонке делают одно или два продольных отверстия. Это ослабляет зажим и позволяет легко извлечь фрагменты. Категорически запрещено использовать болгарку или зубило – есть риск повредить посадочное место вала.
После демонтажа шпонки посадочный паз обязательно очищают щёткой по металлу и абразивным камнем. При наличии раковин или задиров требуется шлифовка или восстановление геометрии поверхности.
Метод выдавливания шпонки с помощью гидравлического съемника
Для извлечения шпонки, надежно зафиксированной в шпоночном пазу, рекомендуется использовать гидравлический съемник с усилием от 5 до 20 тонн, в зависимости от диаметра вала и типа соединения. Перед установкой съемника необходимо очистить зону вокруг шпонки от загрязнений и остатков смазки, чтобы обеспечить плотное прилегание захватов к поверхности детали.
Выбирается съемник с захватами, соответствующими форме шпонки – прямой или сегментной. Устройство фиксируется так, чтобы давление при выдавливании приходилось строго по оси шпонки. Несоосное усилие может привести к срезу краев шпоночного паза или перекосу шпонки внутри посадочного места.
Перед началом выдавливания: убедитесь, что площадь контакта поршня цилиндра и торца шпонки достаточна для равномерного распределения нагрузки. При необходимости используется промежуточная вставка – калёная стальная пластина или медный вкладыш.
Усилие прикладывается плавно. При сопротивлении свыше допустимого значения (например, выше 70% максимальной нагрузки для данного съемника) следует прекратить работу и проверить наличие заусенцев или деформации шпоночного паза. Их устраняют механически – шабером или алмазным надфилем – без задевания рабочих поверхностей вала.
После извлечения необходимо осмотреть шпоночный паз на предмет задиров и микротрещин. Поврежденные участки нельзя оставлять без восстановления: применяют шлифовку, локальную притирку или хонингование с последующей проверкой посадочного зазора по калибру.

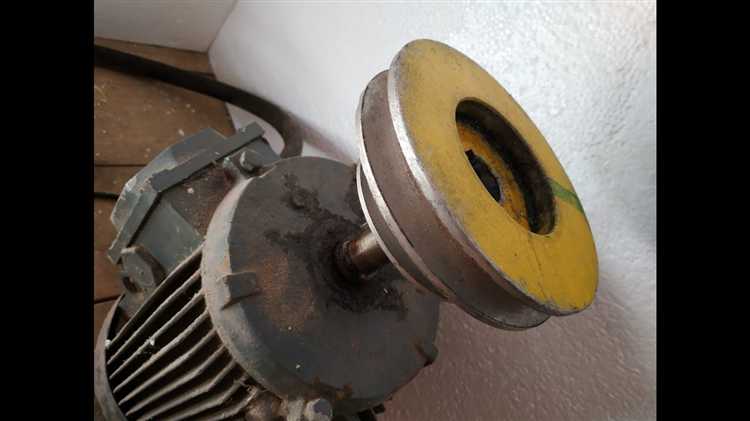

Применение нагрева и охлаждения для ослабления посадки
Термическое воздействие на соединение «вал-шпонка» позволяет временно изменить размеры деталей и тем самым снизить силу натяга. При нагреве вала металл расширяется, увеличивая диаметр посадочного места, что облегчает извлечение шпонки. Температура нагрева зависит от материала: для стали достаточно 150–200 °C, превышать 250 °C не рекомендуется во избежание структурных изменений металла.
Нагрев осуществляется с помощью строительного фена, индукционного нагревателя или газовой горелки. Применение открытого пламени требует осторожности – недопустимо локальное перегревание, особенно вблизи подшипников и резиновых элементов.
Альтернативный метод – охлаждение шпонки или вала. Для этого используется сухой лёд (−78,5 °C) или жидкий азот (−196 °C). При охлаждении шпонка уменьшается в размерах, зазор увеличивается, и демонтаж происходит без усилий. Наносить хладагент следует локально, избегая контакта с окружающими деталями.
Комбинированное применение – нагрев вала при одновременном охлаждении шпонки – даёт максимальный эффект. Перед операцией необходимо очистить участок от смазки и загрязнений, чтобы обеспечить равномерность температурного воздействия.
После демонтажа рекомендуется осмотреть посадочное место на наличие задиров и деформаций – при перегреве возможны изменения геометрии. Повторная сборка допускается только после восстановления номинальных размеров.
Ручной демонтаж шпонки с использованием зубила и молотка
Перед началом работы вал фиксируют, чтобы исключить его вращение. Использование тисков с медными накладками снижает риск повреждения поверхности.
Зубило должно иметь заточенный край шириной 8–12 мм. Лучше использовать инструмент с утолщением для повышения устойчивости к сколу. Молоток – массой от 300 до 500 г, в зависимости от плотности посадки шпонки.
Зубило устанавливают под углом 30–45° к торцу шпонки, не касаясь вала. Первый удар направляют на торец шпонки с целью сдвинуть её с места. Если результат есть, зубило смещают ближе к основанию и продолжают аккуратные удары, добиваясь выхода шпонки.
Если шпонка не поддаётся, создают выемку с торца для лучшего зацепления. Запрещается наносить удары по боковым граням – это приводит к заклиниванию. При деформации торца целесообразно сточить выступающий участок напильником и повторить попытку.
После извлечения проверяют паз и вал на наличие заусенцев. Их удаляют надфилем или шлифовальной бумагой, избегая излишнего съёма металла.
Как избежать повреждения вала при демонтаже шпонки
При демонтаже шпонки основная задача – сохранить геометрию вала, исключив задиры, вмятины и деформацию шпоночного паза. Для этого требуется строгая последовательность действий и применение подходящего инструмента.
- Перед началом демонтажа очистите зону вокруг шпонки от загрязнений и следов коррозии с помощью металлической щетки и проникающей смазки. Оставьте состав на 10–15 минут для эффективного проникновения.
- Исключите использование зубила и молотка без подкладки – это гарантированно приведёт к повреждению краёв паза. Вместо этого применяйте латунные или медные проставки.

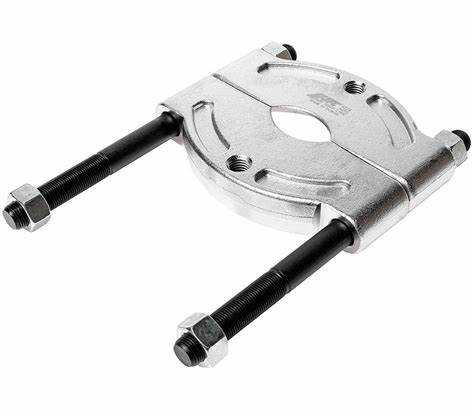

- Для шпонок с возможностью захвата используйте съёмники с плоскими губками, подводимыми под торец шпонки. Усилие создаётся равномерно, без локального давления на вал.
- Если шпонка прикипела, применяйте локальный нагрев только самой шпонки (например, индукционным нагревателем), избегая прогрева вала выше 100–120 °C. Это снижает риск изменения структуры металла.
- Не допускайте использования зубчатых тисков для фиксации вала – остаются вмятины. Для фиксации применяйте мягкие вкладыши из алюминия или меди.
- После извлечения шпонки проверьте вал на отсутствие микротрещин с помощью капиллярного контроля или увеличительной лупы. При обнаружении заусенцев снимите их надфилем, не затрагивая основную поверхность паза.
Точная работа, выбор инструмента и минимизация ударных нагрузок позволяют сохранить поверхность вала в исходном состоянии, предотвращая преждевременный износ и нарушение посадок.
