Трапеция стеклоочистителей – это механизм, передающий движение от электродвигателя к щёткам. На Hyundai Accent она располагается под декоративной накладкой в основании лобового стекла и закреплена к кузову болтами через пластиковые втулки. Неисправности трапеции чаще всего связаны с износом втулок или подклиниванием тяг.
Для доступа к трапеции потребуется снять щётки стеклоочистителей, пластиковую накладку (жабо) и открутить крепления самого механизма. Работы можно выполнить с базовым набором инструментов: головкой на 10 мм, отвёрткой и съёмником щёток. Желательно заранее подготовить смазку для подвижных соединений и ветошь для очистки посадочных мест.
Перед началом демонтажа необходимо отключить клемму аккумулятора, чтобы избежать случайного срабатывания мотора. При снятии жабо стоит проявлять осторожность – пластиковые клипсы часто ломаются. После снятия трапеции можно осмотреть шарниры и втулки на наличие люфта, а также проверить свободный ход механизма.
Если планируется установка новой трапеции или замена отдельных элементов, важно подобрать совместимые детали по каталожному номеру. Для Hyundai Accent распространены механизмы с моторедуктором Valeo или Mobis, в зависимости от года выпуска и страны сборки.
Подготовка инструментов и отключение аккумулятора
Перед началом работ необходимо подготовить комплект инструментов, который обеспечит безопасный и удобный демонтаж трапеции стеклоочистителей. Потребуются: ключ на 10 мм для снятия клеммы аккумулятора, торцевой ключ или головка на 12 мм для откручивания креплений трапеции, плоская отвертка для аккуратного демонтажа пластиковых заглушек и облицовки под лобовым стеклом, а также съёмник для стеклоочистителей (опционально, но желательно при тугом креплении поводков).
Снятие щеток и пластиковых накладок под лобовым стеклом
Перед началом работ необходимо выставить рычаги стеклоочистителей в крайнее верхнее положение, включив зажигание и активировав дворники, а затем отключив зажигание в момент, когда щетки окажутся вверху. Это обеспечит удобный доступ к крепежу.
Снимите пластиковые заглушки с оснований рычагов стеклоочистителей. Под ними находятся гайки крепления – на Hyundai Accent их диаметр составляет 14 мм. С помощью торцевого ключа аккуратно открутите гайки, придерживая рычаг, чтобы не допустить проворачивания.
Снятие самих рычагов может потребовать усилия: со временем они прикипают к шлицевому валу. Для снятия можно использовать специальный съемник или аккуратно раскачивать рычаги вручную, не допуская перекосов.
После демонтажа рычагов переходите к снятию пластиковых накладок (жабо), расположенных у основания лобового стекла. Для этого открутите все саморезы, крепящие накладки к кузову, и аккуратно освободите фиксаторы по периметру. Некоторые модели Hyundai Accent имеют клипсы, скрытые под уплотнителями стекла.
Сняв накладки, проверьте состояние резинок и фиксаторов. Поврежденные элементы следует заменить во избежание протечек и посторонних шумов при движении.
Откручивание гаек крепления трапеции к кузову
После снятия пластиковых накладок и отсоединения поводков стеклоочистителей становятся доступны точки крепления трапеции. Обычно она фиксируется к кузову тремя гайками с резьбой М6 или М8, в зависимости от модификации Hyundai Accent.
Для откручивания потребуется торцовая головка на 10 или 12 мм с трещоткой. При наличии следов коррозии на резьбовых соединениях рекомендуется предварительно обработать гайки WD-40 или аналогичной проникающей жидкостью и выждать 5–10 минут.
Откручивание начинайте с центральной гайки, удерживающей моторедуктор. Далее переходите к боковым. Работайте аккуратно, чтобы не повредить шпильки, приваренные к кузову – при их проворачивании потребуется дорогостоящий ремонт.
После снятия всех гаек трапеция может оставаться прижатой к кузову из-за заводских резиновых втулок или остатков герметика. В этом случае аккуратно подденьте её пластиковой монтажной лопаткой, не используя металлический инструмент во избежание царапин и деформаций.

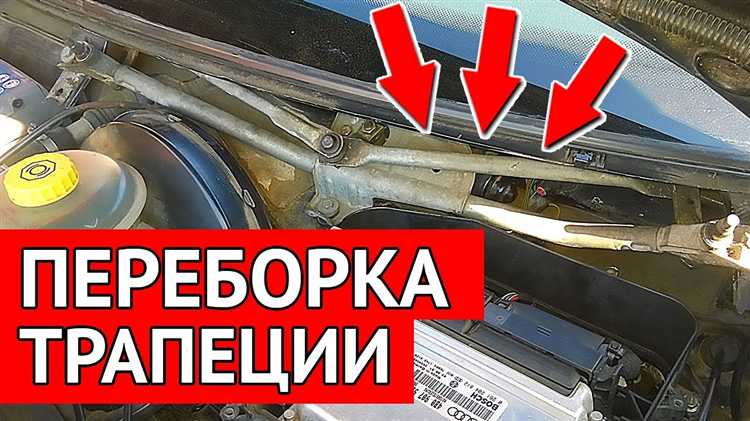

Отсоединение моторедуктора от трапеции
После демонтажа трапеции из подкапотного пространства необходимо отсоединить моторедуктор, чтобы получить доступ к его обслуживанию или замене. Узел крепится к алюминиевой основе трапеции тремя болтами с шестигранными головками под ключ на 10 мм.
Для отсоединения привода сначала отключается электрический разъём питания. Он фиксируется пластиковым замком, который нужно аккуратно отжать плоской отвёрткой, затем потянуть разъём на себя. При закисании контактов возможны затруднения при снятии – в этом случае допустимо воспользоваться проникающей смазкой.
Далее поочерёдно откручиваются три крепёжных болта. При этом важно зафиксировать корпус моторедуктора, чтобы избежать его падения и повреждения. После снятия креплений моторедуктор аккуратно отделяется от посадочного места и откладывается в сторону.
Перед обратной установкой рекомендуется проверить состояние уплотнительной прокладки между мотором и трапецией. При её повреждении возможен доступ влаги внутрь редуктора, что ускоряет его износ.
Извлечение трапеции из моторного отсека
После откручивания всех крепёжных гаек трапецию необходимо аккуратно извлечь через проём в верхней части моторного отсека, ближе к уплотнителю подкапотного пространства. Для удобства рекомендуется сначала слегка приподнять левую сторону механизма, одновременно поворачивая его по оси.
Следите за тем, чтобы направляющие шпильки не зацепились за кромки кузова. Особенно важно избегать контакта с жгутами проводки и острыми краями металлических элементов, чтобы не повредить резьбу креплений и саму конструкцию трапеции.
Если трапеция извлекается с моторедуктором, предварительно убедитесь, что вся электропроводка отсоединена. В противном случае существует риск повредить разъёмы. При затруднённом демонтаже не прилагайте усилий – проверьте, не осталась ли незамеченная точка крепления или заклинившая часть.
После извлечения трапецию лучше сразу осмотреть на наличие износа шарниров и люфта в соединениях тяг. Это поможет заранее оценить необходимость замены или ремонта перед обратной установкой.

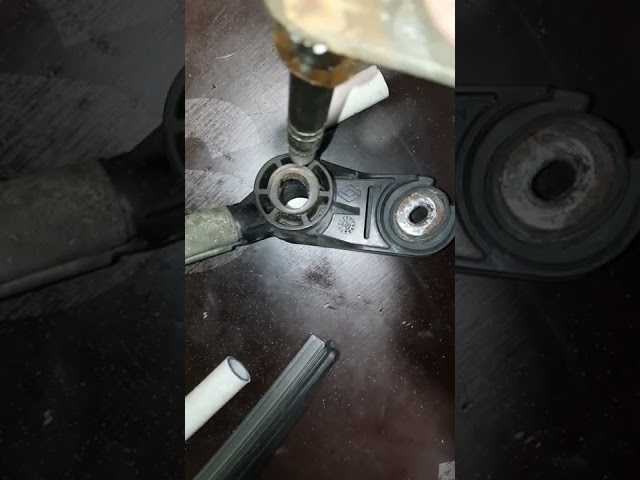

Проверка состояния шарниров и замена изношенных элементов
Шарниры трапеции стеклоочистителей Hyundai Accent подвержены износу из-за постоянной нагрузки и воздействия влаги. Их состояние напрямую влияет на плавность движения дворников и качество очистки стекла.
Для проверки подготовьте набор головок и отверток, очиститель контактов и смазку на основе лития или силикона.
- Осмотрите шарниры визуально на наличие трещин, люфтов и коррозии.
- Проверьте ход шарниров, вращая их вручную – должно отсутствовать заметное заедание или излишний люфт.
- Особое внимание уделите креплениям рычагов: крепкие зажимы и отсутствие деформаций гарантируют надежную фиксацию.
Если обнаружены изношенные или повреждённые элементы, выполните замену по следующему алгоритму:
- Отсоедините трапецию от моторедуктора, чтобы обеспечить свободный доступ к шарнирам.
- Аккуратно снимите старые шарниры, используя соответствующий инструмент, избегая повреждения рычагов.
- Очистите контактные поверхности от грязи и коррозии, используя очиститель контактов и щётку.
- Установите новые шарниры, проверяя плотность посадки и отсутствие люфтов.
- Смажьте соединения литиевой или силиконовой смазкой для предотвращения коррозии и облегчения хода.
- Соберите трапецию и протестируйте работу дворников на всех режимах.
Регулярная проверка и своевременная замена шарниров предотвращает преждевременный износ трапеции и снижает риск поломок в дороге.
Вопрос-ответ:
Какие инструменты нужны для снятия трапеции стеклоочистителей на Hyundai Accent?
Для работы понадобятся ключи или головки на 10 мм для откручивания гаек крепления, плоская отвертка для снятия пластиковых накладок и щеток дворников, а также торцевой ключ для крепления моторедуктора. Рекомендуется иметь под рукой тряпку для защиты элементов от повреждений и перчатки для удобства работы.
Как правильно отключить аккумулятор перед снятием трапеции дворников и зачем это нужно?
Отключение аккумулятора выполняется путем отсоединения минусовой клеммы. Это предотвращает случайное срабатывание электрических компонентов и исключает риск короткого замыкания во время демонтажа трапеции и моторедуктора. Без отключения аккумулятора возможны повреждения электрооборудования и опасность удара током.
Какие признаки указывают на необходимость замены трапеции стеклоочистителей на Hyundai Accent?
Если заметны люфты в шарнирах, посторонние скрипы или заедания при работе дворников, а также если дворники двигаются с перебоями или не доходят до конца траектории, это свидетельствует о износе или повреждении трапеции. Иногда можно увидеть визуально деформированные или заржавевшие элементы. В таких случаях замена трапеции позволит восстановить правильную работу стеклоочистителей.
Какие особенности следует учесть при снятии моторедуктора с трапеции на Hyundai Accent?
Перед откручиванием крепежных болтов моторедуктора нужно отсоединить электрический разъем. Важно аккуратно снимать моторедуктор, чтобы не повредить пластиковые детали и не допустить попадания грязи внутрь механизма. После снятия рекомендуется проверить состояние втулок и смазать подвижные соединения перед установкой нового или ремонта старого моторедуктора.
