Как выключить автономку на камазе

Автономный отопитель Камаза обеспечивает подачу тепла в кабину и поддерживает температуру двигателя при стоянке, но при необходимости его нужно отключить безопасно, чтобы избежать повреждения оборудования и электропроводки. Неправильное отключение может привести к перегреву, поломке вентилятора или выходу из строя топливного насоса автономки.

Перед началом работы необходимо обесточить систему, отключив питание через штатный выключатель или сняв клемму с аккумулятора. Это исключает риск короткого замыкания при демонтаже разъёмов. Особое внимание следует уделить топливоподаче – перекройте подачу топлива к автономке, чтобы избежать попадания дизельного топлива в систему при её разборке.

При отключении электропроводки важно отсоединять разъёмы поочередно, не допуская натяжения или повреждения контактов. Если автономка подключена через отдельный предохранитель, его рекомендуется извлечь в первую очередь. Для моделей Камаз с электронным управлением потребуется также сбросить ошибки в блоке управления, иначе при следующем запуске может появиться код неисправности.

Проверка модели и типа установленной автономки

Найдите заводскую табличку. На корпусе котла или на кожухе обычно наклеена металлическая или пластиковая табличка с точной моделью и серийником: пример формата – Webasto Air Top 2000 STC, 12V, S/N 12345678 или Eberspächer Hydronic D5WSC, 24V, S/N 87654321. Запишите всю строку полностью – она определяет электрические и тепловые характеристики.

Проверьте рабочее напряжение и мощность. Табличка указывает 12V/24V и мощность в киловаттах (обычно 2–5 кВт для Камаза). Совпадение напряжения котла и бортсети критично – 12/24 указывать отдельно и перепроверять мультиметром на клеммах батареи.

Определите тип топлива и насос. На табличке или рядом с топливным насосом будет пометка «diesel»; насос бывает мембранный (обычно пластиковый корпус, звук «щелчков») или шестерёнчатый (металл, плавный шум). Запишите марку насоса и диаметр шланга (6 мм, 8 мм) для замены/покупки деталей.

Найдите блок управления (контроллер). Контроллер обычно крепится отдельно с маркировкой модели и версией прошивки. На блоке ищите обозначения типа STC, S/N, HW/ SW. сфотографируйте наклейку – производитель использует её для идентификации при диагностике и обновлении ПО.

Определите тип управления и интерфейсы. Проверьте, установлен ли штатный пульт/термостат, есть ли CAN- или диагностический разъём. У Webasto/Eberspächer часто встречаются 3–6 контактные разъёмы; у Планар – свои 4–8 контактные. Наличие CAN/diagnostic порта упрощает считывание кодов неисправностей.

Сверьте маркировку с эксплуатационной документацией. Сначала найдите сервисную книжку автомобиля или монтажный лист автономки; при отсутствии – сравните модель и серийник с официальными каталогами производителя по названию модели (пример: Hydronic D5WSC = дизель, 5 кВт, 24V).

Проведите визуальную проверку монтажа. Зафиксируйте место установки (под кабиной, в моторном отсеке справа, под пассажирским креслом) – для каждой модели существуют допусковые положения и требования по вентиляции и зазорам, которые указываются в сервисном паспорте.

Задокументируйте коды и фото. Сделайте фото таблички, блока управления, типовых разъёмов и шлангов; в подписи к фото укажите точную строку модели и S/N. Это ускорит поиск сервисных инструкций и заказ запчастей.

Если таблички нет или стерта – определяйте по конструктивным признакам. Сравните форму корпуса камеры сгорания, расположение топливного входа и электрических разъёмов с эталонными изображениями производителей: маломощные 2-2.5 кВт – компактные цилиндрические корпуса; 4–5 кВт – более крупные прямоугольные блоки с дополнительным вентилятором.

При сомнениях – обратитесь к сервису производителя. Сообщите полную модельную строку и S/N, место установки и фото; производитель подтверждает точную комплектацию по серийному номеру и подскажет нужный электросхемный файл или переходник.

Подготовка инструмента и рабочей зоны

Отключение автономного отопителя на КамАЗ требует заранее подготовить набор гаечных ключей 8–17 мм, крестовую и плоскую отвертки, пассатижи, изоленту, а также мультиметр для проверки напряжения. Для работы с топливной магистралью желательно иметь зажимы или специальные пластиковые клипсы для перекрытия подачи.

Перед началом работ заглушите двигатель, отключите аккумуляторную батарею и дождитесь полного остывания отопителя. Рабочее место должно быть хорошо освещено, без скопления горючих материалов. Если работы ведутся на улице, обеспечьте защиту от ветра и осадков, чтобы предотвратить попадание влаги в электрические разъёмы.

Подготовьте чистую ёмкость для сбора остаточного топлива из шлангов и ветошь для удаления подтеков. Все мелкие крепежи складывайте в отдельный контейнер, чтобы исключить потерю. Инструменты и детали размещайте на устойчивой поверхности на расстоянии от зоны демонтажа, оставив свободный доступ к отопителю и проводке.

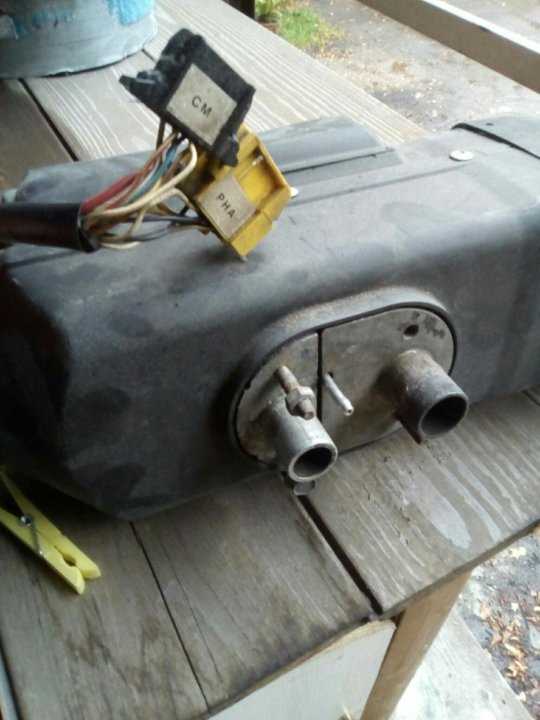

Отключение питания автономного отопителя

Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Определите кабель питания автономного отопителя, идущий от реле или предохранительного блока к устройству. На большинстве моделей КамАЗ он подключен через отдельный предохранитель номиналом 20–25 А.

Извлеките соответствующий предохранитель или разомкните разъём питания у корпуса отопителя. При разъединении фиксатор разъёма нажимайте до упора, избегая рывков, чтобы не повредить контакты. После отключения убедитесь мультиметром в отсутствии напряжения на клеммах питания.

Для предотвращения окисления изолируйте оголённые контакты термоусадкой или герметичной заглушкой. Если планируется длительное отключение, пометьте кабель биркой с указанием назначения, чтобы исключить ошибки при повторном подключении.

Перекрытие топливоподачи к автономке

Цель – надёжно и герметично остановить подачу дизельного топлива к автономному отопителю (автономке) без вмешательства в основной топливный тракт двигателя. Работы проводить на охладившемся приборе, в проветриваемом месте, с огнетушителем и ёмкостью для слива топлива.

• Инструменты и материалы:
  • комплект торцевых ключей и отверток;
  • зажимы для топливного шланга (стальные, не пластик);
  • шланговый зажим (клинч/винтовой) 2 шт; масло́стойкий топливный шланг, рассчитанный на дизель, внутр. диаметр 6–8 мм;
  • шаровой запорный кран для топлива DN6–DN8 (рабочее давление ≥2 бар), латунь или нержавеющая сталь;
  • ёмкость для отработанного топлива, тряпки, перчатки, защитные очки.
• Поиск и идентификация контура:
  1. Найти автономку (обычно под кабиной или в моторном отсеке) и визуально проследить топливную магистраль от бака/фильтра к насосчику автономки.
  2. Идентифицировать промежуточные элементы: фильтр тонкой очистки автономки, обратный клапан, топливный насос – запомнить последовательность для обратной сборки.
• Вариант A – наличие штатного запорного/обслуживающего крана:
  1. Если на линии установлен заводской кран – повернуть его в положение «закрыто» (обычно вращение по часовой стрелке). Закрытие фиксируется щупом или отметкой – проверить визуально.
  2. Ослабить горловину и подставить ёмкость под возможную небольшую подтечку из фильтра автономки; закрепить назад все хомуты.
  3. Проверить отсутствие подачи: открыть отбортовочный штуцер/сливной винт фильтра автономки – топлива быть не должно. Если есть – дополнительно зажать шланг.
• Вариант B – если крана нет (рекомендуемый постоянный метод):
  1. Перерезать или снять отрезок шланга на участке между фильтром автономки и топливным насосом автономки, где удобно установить кран (доступ сверху и снизу).
  2. Установить новый участок шланга, на оба конца надеть хомуты и смонтировать шаровой кран DN6–DN8. Вал крана расположить так, чтобы при закрытом положении он был перпендикулярно шлангу (визуальная индикация).
  3. Хомуты затянуть равномерно; убедиться, что краник не нагружает шланг (обеспечить опору/скобу для крана).
  4. Закрыть кран и проверить герметичность при лёгком давлении (не включать автономку): открыть сливной штуцер фильтра – топлива быть не должно.
• Проверка правильности отключения:
  1. При закрытом кране снять подачу электропитания автономки (для безопасности) и открыть слив/проверочный штуцер у фильтра автономки – отсутствие топлива подтверждает перекрытие.
  2. Осмотреть место установки крана и хомутов на подтёки после 5 минут – при необходимости подтянуть хомуты.
  3. Записать положение крана в журнал обслуживания и пометить на корпусе кабины/раме лаконичной меткой (стрелка + «автономка»), чтобы избежать случайного открытия.
• Дополнительные рекомендации:
  • Не использовать офисные или временные пластиковые зажимы для постоянной фиксации – они не выдерживают дизеля и вибрации КамАЗа.
  • При обратном подключении прокачать автономку согласно инструкции производителя (удаление воздуха из линии) – это обязательно для корректной работы.
  • При сомнении в расположении контура свериться с электрической/топливной схемой конкретной модели КамАЗ или привлечь механика – ошибка может привести к попаданию топлива в магистраль двигателя.
  • Утилизация собранного топлива и загрязнённых материалов – в соответствии с нормативами по обращению с нефтепродуктами.

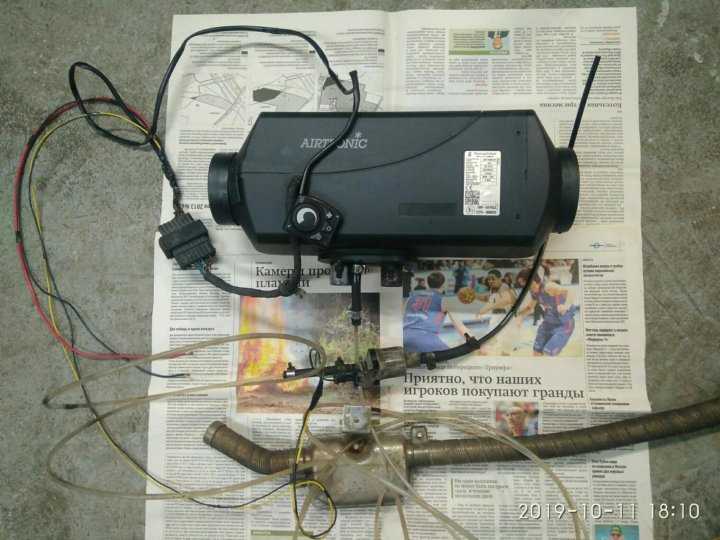

Демонтаж управляющего блока автономки

Перед снятием блока отключите питание автономного отопителя, отсоединив минусовую клемму аккумулятора. Это исключит короткое замыкание при работе с проводкой.

Снимите облицовочную панель в кабине, обеспечив доступ к монтажному месту блока. Осмотрите разъёмы: фиксатор должен быть отжат полностью, чтобы избежать повреждения контактов. Не допускайте вытягивания проводов за кабель – только за корпус штекера.

Далее открутите крепёжные винты или гайки, фиксирующие управляющий блок к кронштейну. Используйте подходящий инструмент, чтобы не сорвать шлицы. После снятия блока проверьте состояние разъёмов на наличие окислов и подгорания.

Храните снятый блок в сухом месте, избегая попадания влаги и механических ударов, чтобы сохранить его работоспособность в случае обратной установки.

Изоляция электрических разъёмов после отключения

После снятия автономного отопителя необходимо исключить попадание влаги и короткое замыкание в цепях. Работу выполняют только при отключённой массе.

1. Определить все разъёмы, связанные с автономкой: питание, управление, датчики.
2. Очистить контакты от следов окислов с помощью аэрозольного очистителя для электрооборудования.
3. Полностью высушить разъёмы перед изоляцией.
4. Закрыть контакты термоусадочной трубкой подходящего диаметра и прогреть строительным феном до плотного прилегания.
5. Дополнительно обмотать место соединения самовулканизирующейся лентой для защиты от пыли и влаги.
6. Зафиксировать изолированные разъёмы пластиковыми стяжками к жгуту, исключив их свободное перемещение.

• Для открытых «мама»-контактов использовать заглушки соответствующего типа.
• Не применять обычную ПВХ-изоленту в зонах с высокой температурой – она теряет свойства.
• Хранить демонтированные разъёмы вдали от источников вибрации и прямого попадания воды.

Проверка работы систем Камаза после отключения автономки

После отключения автономного отопителя необходимо убедиться, что электрическая цепь, ранее питающая автономку, изолирована и не создает паразитного потребления тока. Проверка выполняется мультиметром на разомкнутой цепи с замером утечки в режиме покоя.

Осмотрите блок предохранителей и реле: отсутствующие элементы, отвечавшие за питание отопителя, должны быть извлечены, а контакты – очищены от нагара. При наличии перемычек, установленных ранее для обхода неисправностей, убедитесь в их соответствии электрической схеме.

Проверьте работу системы охлаждения двигателя: при запуске на холостых температура должна стабильно расти до штатных значений без резких скачков. Визуально осмотрите патрубки на герметичность, а расширительный бачок – на отсутствие пузырьков, указывающих на завоздушивание.

Контролируйте работу отопителя кабины от основной системы: при включении вентилятора и прогреве двигателя воздух должен поступать равномерно, без перебоев по температуре. При недостаточном прогреве проверьте работу крана подачи ОЖ и отсутствие засоров в радиаторе печки.

Перед выездом выполните контрольный запуск в условиях пониженной температуры, чтобы убедиться в стабильной подаче питания, корректной работе приборной панели и отсутствии ошибок по бортовой системе.

Вопрос-ответ:

Как найти автономный отопитель на КамАЗе, чтобы его отключить?

Автономный отопитель на КамАЗе обычно располагается в кабине под спальным местом или за сиденьем водителя. В зависимости от модели, доступ к нему может быть через лючок или панель. Перед отключением важно убедиться, что автомобиль стоит на ручнике и система остыла.

Можно ли просто вытащить предохранитель, чтобы автономка перестала работать?

Да, один из способов — отключить автономку через предохранитель. Для этого нужно найти схему электропроводки вашей модели КамАЗа и определить, какой предохранитель отвечает за отопитель. Этот вариант быстрый, но при повторном включении потребуется вставить предохранитель обратно.

Как отключить автономный отопитель, если он заел и не выключается кнопкой?

Если кнопка не реагирует, можно обесточить автономку, сняв клемму с аккумулятора или вынув соответствующий предохранитель. При снятии клеммы следует отключить минусовую, чтобы исключить короткое замыкание. После отключения проверьте проводку и управляющий блок отопителя — возможно, неисправность связана с ними.

Нужно ли сливать топливо из автономки при её отключении на длительный срок?

Если вы планируете не использовать автономный отопитель несколько месяцев, лучше слить топливо из его бака или шлангов, чтобы избежать загустевания и засорения системы. Особенно это актуально зимой при низких температурах.

Есть ли разница в отключении автономки на старых и новых моделях КамАЗов?

Да, в старых моделях отопитель обычно имеет простую электрическую схему и может отключаться вручную через тумблер или снятие предохранителя. В новых моделях нередко используется электронный блок управления, и для корректного отключения иногда требуется вмешательство через бортовую систему или диагностику.

Как правильно отключить автономный отопитель на КамАЗ, чтобы избежать поломок?

Перед отключением автономного отопителя убедитесь, что он полностью завершил цикл работы и топливный насос остановился. Если выключить питание сразу после нагрева, в камере сгорания может остаться недогоревшее топливо, что приведёт к нагару и затруднит последующие пуски. Обычно рекомендуется перевести автономку в режим продувки (выключить её штатной кнопкой или тумблером) и дождаться, пока вентилятор перестанет работать. После этого можно обесточить систему, например, сняв предохранитель или выключив общий тумблер питания. Такой порядок позволяет сохранить ресурс устройства и избежать перегрева элементов.
