Как запрограммировать робота на ардуино

Для создания управляемого робота на базе Arduino потребуется выбрать подходящую модель платы – например, Arduino Uno или Arduino Nano для компактных проектов. В качестве контроллера можно использовать оригинальную плату или её совместимый аналог, но важно учитывать объём памяти, количество цифровых и аналоговых пинов, а также поддержку необходимой частоты работы.

Перед началом программирования устанавливается Arduino IDE или альтернативная среда, например PlatformIO. В IDE необходимо выбрать модель платы и порт подключения, после чего можно загружать скетчи. Для взаимодействия с моторами, сервоприводами и датчиками применяются готовые библиотеки – Servo.h для сервоприводов, AFMotor.h для мотор-шилдов, NewPing.h для ультразвуковых датчиков расстояния. Это сокращает время разработки и снижает риск ошибок в коде.

Тестирование лучше проводить поэтапно: сначала проверка отклика отдельных датчиков, затем работа приводов, и только после этого – интеграция в единый алгоритм. При возникновении ошибок используется последовательный монитор в Arduino IDE, что позволяет отслеживать значения переменных в реальном времени и корректировать код без замены аппаратных компонентов.

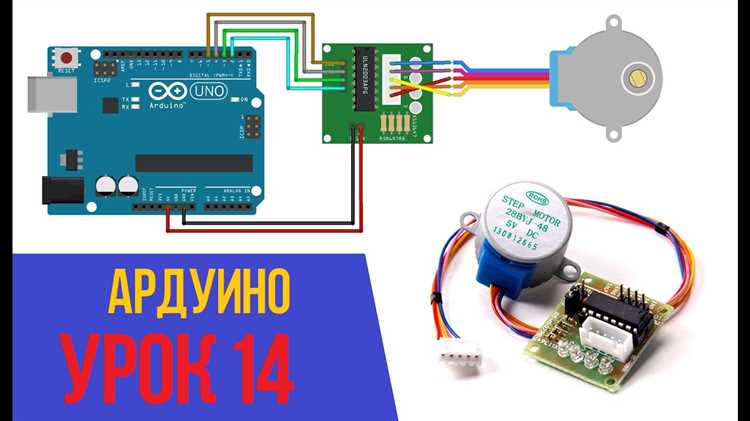

Выбор подходящей модели Arduino для робота

Выбор подходящей модели Arduino для робота

Для компактных роботов, где важна экономия пространства и энергии, часто применяют Arduino Nano. Эта плата имеет 22 входа-выхода, питание от 5 В, а её размеры позволяют разместить её в небольших корпусах. Подходит для проектов с ограниченным количеством датчиков и простыми алгоритмами управления.

Для роботов с большим количеством исполнительных механизмов и датчиков предпочтительнее Arduino Mega 2560. Она оснащена 54 цифровыми входами-выходами, 16 аналоговыми входами и расширенной памятью, что позволяет использовать сложные программы и обрабатывать больше данных одновременно.

Если требуется беспроводное управление или обмен данными по Wi-Fi, удобным вариантом станет плата на базе ESP32 или Arduino Uno WiFi Rev2. Встроенный модуль связи избавляет от необходимости подключать отдельные адаптеры, что упрощает схему и уменьшает массу робота.

Для автономных моделей, работающих от аккумулятора, стоит учитывать энергопотребление. Платы на базе микроконтроллеров с низким энергопотреблением, например Arduino Pro Mini, позволяют увеличить время работы без подзарядки, особенно при использовании режимов сна.

Выбор модели нужно связывать с количеством необходимых портов, объёмом памяти, требованиями к скорости обработки данных и условиями эксплуатации робота.

Подключение датчиков движения и расстояния

Подключение датчиков движения и расстояния

Для обнаружения препятствий и определения расстояния до объектов в роботах на Arduino часто применяют ультразвуковые модули HC-SR04 и инфракрасные датчики движения типа HC-SR501. Подключение выполняется к цифровым пинам платы, что позволяет считывать сигналы напрямую через Arduino IDE.

Ультразвуковой HC-SR04 имеет четыре контакта: VCC, GND, Trig и Echo. Trig подключается к любому свободному цифровому выходу, Echo – к цифровому входу. Питание подается от 5V Arduino, заземление объединяется с GND. При подключении проводов длиной более 30 см желательно использовать экранированный кабель для снижения помех.

  • Использовать отдельную шину питания для нескольких датчиков, чтобы избежать падения напряжения при одновременном срабатывании.
  • Размещать HC-SR04 на высоте, исключающей попадание в зону измерений колёс и шасси.
  • Направлять HC-SR501 так, чтобы его зона обзора не пересекалась с движущимися частями робота.
  • В коде предусмотреть фильтрацию ложных срабатываний с помощью усреднения нескольких измерений.

Для проверки работы подключённых модулей в Arduino IDE можно использовать примерные скетчи из раздела File → Examples, изменив номера пинов под свою схему. После успешного теста интегрируйте обработку сигналов датчиков в основной код управления роботом.

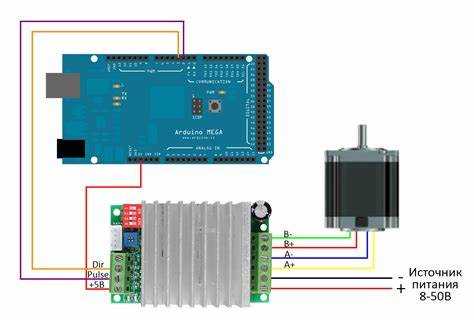

Написание кода для управления моторами

Написание кода для управления моторами

Для управления моторами через Arduino чаще всего используют драйверы, например L298N или TB6612FNG. Подключение осуществляется через цифровые пины, а для регулировки скорости применяется функция analogWrite(), подающая ШИМ-сигнал.

В начале программы объявляются константы с номерами пинов для каждого канала драйвера. Например, const int ENA = 9; отвечает за скорость первого мотора, а const int IN1 = 8; и const int IN2 = 7; – за направление вращения. Такой подход упрощает изменение схемы без переписывания всей программы.

В функции setup() устанавливаются режимы пинов через pinMode(). Далее в цикле loop() задаётся направление вращения комбинацией сигналов HIGH и LOW на управляющих пинах. Для плавного старта или торможения меняется значение ШИМ в диапазоне от 0 до 255.

Пример включения мотора вперёд на половине мощности:

digitalWrite(IN1, HIGH); digitalWrite(IN2, LOW); analogWrite(ENA, 128);

Для обратного хода сигналы на IN1 и IN2 меняются местами. Перед полной остановкой лучше плавно снижать скорость, чтобы снизить нагрузку на механические части.

Если требуется синхронизировать работу двух моторов, полезно выносить команды управления в отдельные функции. Это повышает читаемость кода и облегчает добавление новых режимов движения, например, поворота на месте или движения по дуге.

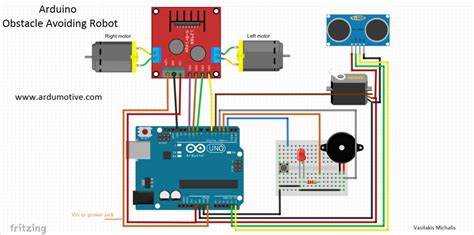

Настройка алгоритма обхода препятствий

Настройка алгоритма обхода препятствий

Для реализации обхода препятствий робот должен получать данные от датчиков расстояния и корректировать траекторию движения в реальном времени. Чаще всего применяют ультразвуковые или инфракрасные датчики, подключенные к аналоговым или цифровым входам Arduino.

Последовательность настройки:

  1. Определить минимальное допустимое расстояние до объекта, при котором робот будет менять направление, например 15–20 см.
  2. Считать данные с датчика с помощью функции pulseIn() для ультразвуковых модулей или analogRead() для ИК-сенсоров.
  3. Сравнить полученное значение с установленным порогом.
  4. При превышении порога продолжать движение прямо, при меньшем значении – активировать алгоритм обхода.

Пример структуры алгоритма:

  • Робот движется прямо, пока расстояние до объекта больше порогового.
  • При обнаружении препятствия моторы останавливаются.
  • Выполняется поворот в сторону, где датчики показывают большее свободное пространство.
  • После поворота робот возобновляет движение вперед.

Для повышения стабильности следует добавить задержку в несколько миллисекунд между измерениями, чтобы исключить ложные срабатывания. Также полезно использовать усреднение данных за несколько циклов опроса датчиков.

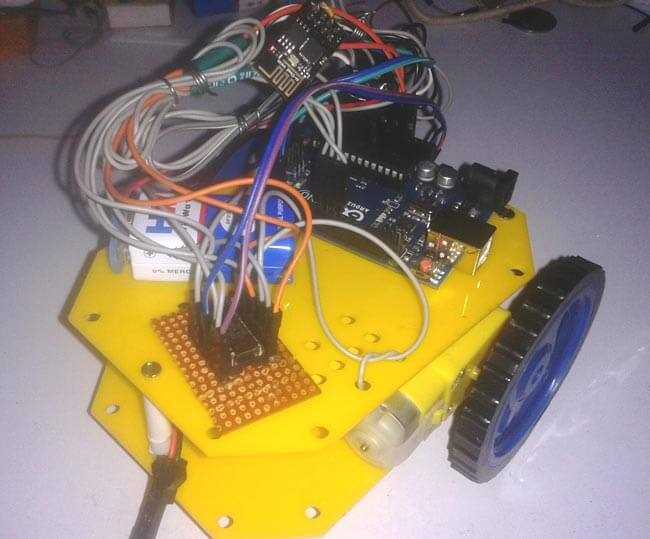

Загрузка программы на плату Arduino

Загрузка программы на плату Arduino

Для загрузки скетча подключите плату к компьютеру с помощью USB-кабеля, подходящего для вашей модели (например, USB-B для Arduino Uno или micro-USB/USB-C для других версий). Убедитесь, что кабель поддерживает передачу данных, а не только зарядку.

Откройте Arduino IDE и в меню Инструменты → Плата выберите точную модель устройства. В разделе Порт укажите COM-порт, к которому подключена плата. На Windows он отображается как «COMX», на macOS и Linux – как «/dev/tty…».

Перед загрузкой убедитесь, что в коде нет синтаксических ошибок, выполнив компиляцию через кнопку Проверить. После успешной проверки нажмите Загрузить. Индикатор передачи данных на плате должен мигать, а внизу окна IDE появится сообщение «Загрузка завершена».

Если загрузка не проходит, проверьте правильность выбранного порта и платы, установку драйверов (например, CH340 для некоторых совместимых моделей) и целостность USB-кабеля. Для устранения зависаний иногда помогает перезагрузка платы кнопкой RESET.

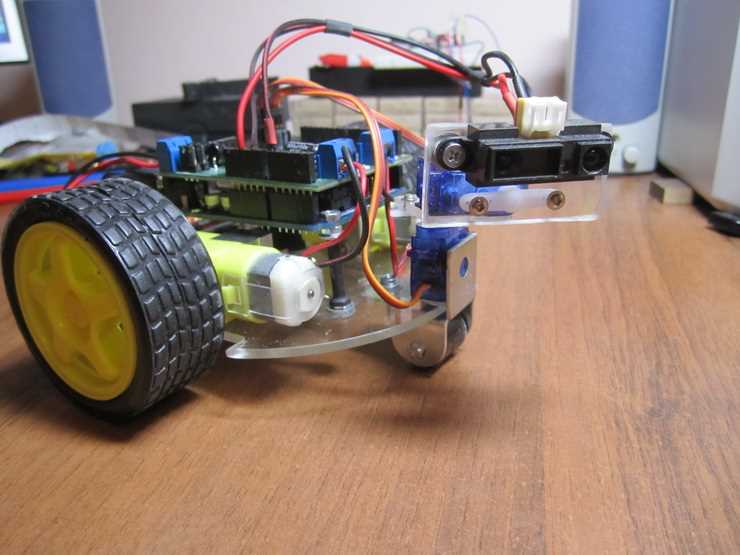

Отладка и тестирование работы робота

Отладка и тестирование работы робота

Начинайте тестирование с отдельных модулей: проверьте корректность считывания данных с датчиков, работу двигателей и реагирование на команды по отдельности. Это позволит локализовать ошибку до интеграции всех систем.

Используйте пошаговое выполнение кода с добавлением задержек между ключевыми операциями для наблюдения реакции робота в реальном времени и выявления сбоев в логике управления.

Для проверки работы моторов применяйте тестовые команды с разными значениями скорости и направлений, фиксируя параметры тока и напряжения, чтобы исключить аппаратные неисправности.

Автоматизируйте тесты при помощи циклов с изменением входных данных и проверкой отклика, что позволяет убедиться в стабильности алгоритма на разных сценариях.

Обязательно контролируйте уровень питания, нестабильное напряжение влияет на непредсказуемое поведение и сбои в работе периферии.

По итогам тестирования фиксируйте результаты и вносите изменения в код, избегая избыточных изменений, чтобы проще отслеживать влияние исправлений.

Вопрос-ответ:

Как подключить датчики к плате Arduino для управления роботом?

Для подключения датчиков к Arduino сначала нужно определить тип сигнала датчика — аналоговый или цифровой. Аналоговые датчики подключаются к аналоговым входам (A0–A5), цифровые — к цифровым пинам (0–13). Важно правильно подключить питание и землю датчика. После этого в коде необходимо использовать функции чтения: analogRead() для аналоговых и digitalRead() для цифровых сигналов. Также рекомендуется проверять документацию на конкретный датчик, чтобы убедиться в правильности подключения и настроек.

Какие ошибки чаще всего возникают при программировании робота на Arduino и как их исправить?

Частые ошибки связаны с неправильным подключением компонентов, неверным выбором пинов или неправильной логикой в коде. Например, если мотор не работает, стоит проверить питание, состояние пинов и соответствие их назначению в коде. Еще одна распространённая проблема — ошибки компиляции из-за опечаток или отсутствующих библиотек. Для исправления нужно внимательно сверить схему с программой, использовать последовательную печать (Serial.print) для отладки, а также убедиться, что все нужные библиотеки подключены и обновлены.

Как реализовать простое управление двигателями робота с помощью Arduino?

Для базового управления двигателями понадобятся моторы, драйверы моторов (например, L298N) и подключение к Arduino. В коде используют цифровые пины для управления направлением вращения и широтно-импульсную модуляцию (PWM) для регулировки скорости. Например, установка пина в HIGH может включать вращение в одну сторону, LOW — в другую. Функция analogWrite() позволяет задать скорость от 0 до 255. Важно соблюдать последовательность подключения и избегать перегрузок по току, чтобы защитить плату и моторы.

Как проверить работоспособность программы на Arduino перед установкой в робота?

Перед монтажом программы в робота следует протестировать каждую функцию отдельно. Для этого подключите Arduino к компьютеру и используйте встроенный монитор порта (Serial Monitor) для вывода данных и отладки. Проверяйте работу сенсоров, двигателей и других компонентов по очереди. Если что-то не работает, можно добавить выводы состояния через Serial.print(), чтобы понять, на каком этапе возникает проблема. Также полезно создавать минимальные тестовые скетчи, которые выполняют одну задачу, чтобы убедиться, что аппарат и программа работают корректно.
