Колонки Logitech S120 – это недорогая стереопара, популярная благодаря простому устройству и совместимости с большинством компьютеров. Несмотря на компактность, внутри корпуса размещены все основные компоненты: усилитель, динамики, регулятор громкости и блок питания. При необходимости замены провода, ремонта разъёма или устранения дребезга без разборки не обойтись.
Корпус колонок выполнен из склеенного пластика без винтов, что усложняет доступ внутрь. Для аккуратного вскрытия потребуется пластиковая медиаторная лопатка или тонкий нож с притуплённым концом. Использование металлических инструментов может оставить следы или трещины на корпусе. Работу лучше проводить при комнатной температуре – пластик менее хрупкий и легче поддаётся расщелкиванию.
Питание осуществляется через обычный сетевой кабель, припаянный к плате. Разъём для наушников и регулятор громкости размещены на передней панели. Если неисправность связана с этими элементами, их можно проверить после извлечения платы. Следует учитывать, что элементы припаяны, и для ремонта понадобится паяльник с тонким жалом и флюс для плат.
Перед началом работы необходимо отключить устройство от сети и убедиться, что в колонках не осталось остаточного заряда. Наклейки и резиновые ножки на корпусе обычно не скрывают винтов – их можно оставить на месте. Разборка предполагает разъединение половинок корпуса с усилием, но без резких движений, чтобы не повредить защёлки и крепления платы.
Как безопасно отключить колонки от питания и других устройств
Перед началом разборки необходимо полностью обесточить колонки Logitech S120. Для этого сначала выключите компьютер или другое устройство, к которому они подключены. Это снизит риск короткого замыкания при отсоединении кабелей.
Отключите вилку блока питания колонок от розетки. Не тяните за провод – держитесь только за корпус вилки, чтобы не повредить изоляцию. Если используете сетевой фильтр или удлинитель с выключателем, сначала обесточьте его, а затем извлеките вилку.
После отключения от сети подождите не менее одной минуты. За это время конденсаторы внутри блока питания частично разрядятся, и риск случайного удара током снизится.
Отключите 3,5-мм аудиоштекер от звукового выхода компьютера. Захватывайте за пластиковую часть штекера, не дергайте за кабель. Если используется адаптер или переходник, удалите его отдельно.
Проверьте наличие USB-подключения. Некоторые версии Logitech S120 могут питаться через USB. В таком случае аккуратно отсоедините USB-разъем от соответствующего порта. Убедитесь, что все кабели свободны и не находятся под натяжением.
Перед началом разборки убедитесь, что колонки полностью отключены от всех внешних устройств. Это предотвратит повреждение компонентов и упростит последующие действия.

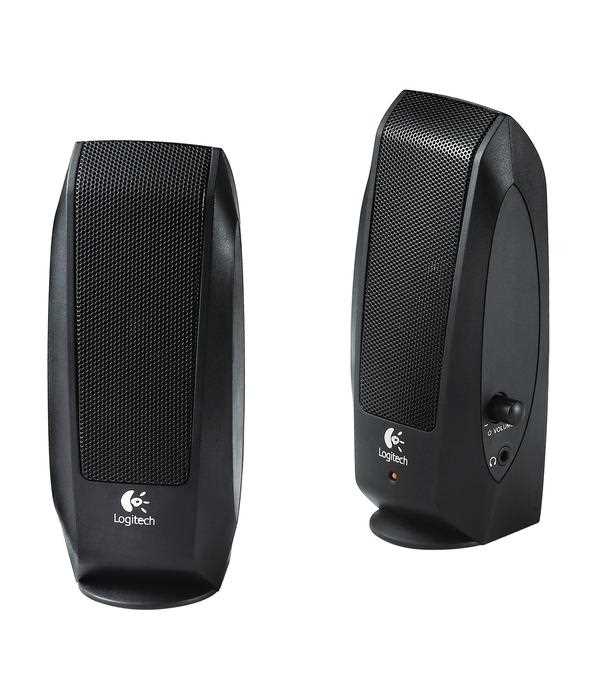

Какие инструменты понадобятся для разборки Logitech S120
Перед началом разборки колонок Logitech S120 подготовьте все необходимые инструменты, чтобы не отвлекаться в процессе и не повредить детали корпуса или электронику. Ниже список инструментов, которые точно пригодятся.
- Крестовая отвертка PH0 или PH1 – для откручивания основных винтов на задней и нижней панелях корпуса. Подходит для большинства винтов, используемых в конструкции этих колонок.
- Плоская отвертка шириной до 4 мм – помогает аккуратно поддевать пластиковые защёлки, не оставляя глубоких следов. Удобна для отделения половинок корпуса.
- Пластиковый медиатор или монтажная лопатка – применяется вместо плоской отвертки в местах, где особенно важно не повредить корпус. Такие инструменты используют при ремонте смартфонов и другой электроники.
- Пинцет с тонкими концами – пригодится для аккуратного извлечения проводов из разъёмов и удержания мелких компонентов внутри колонки.
- Фонарик или налобный светильник – облегчает поиск внутренних винтов и защёлок, особенно в глубине корпуса или возле платы питания.
Все инструменты желательно держать под рукой на устойчивой поверхности, избегая скольжения и падений. Если что-то из перечисленного отсутствует, не заменяйте металлические инструменты подручными предметами – это повышает риск повреждения корпуса или электроники.

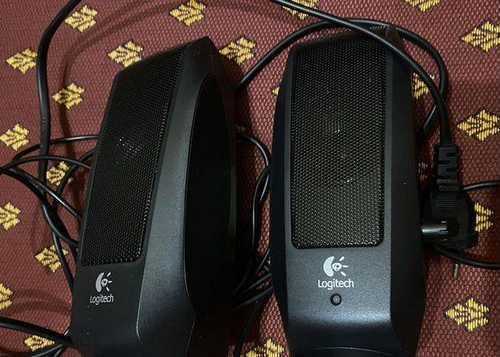

Где расположены винты и как их открутить без повреждений
На задней стороне активной колонки Logitech S120 расположены два скрытых винта. Они находятся под резиновыми ножками, ближе к нижним углам корпуса. Для доступа к ним необходимо аккуратно поддеть ножки плоским пластиковым инструментом, например, медиатором или тонкой лопаткой. Металлические предметы использовать нежелательно – есть риск повредить поверхность корпуса или деформировать крепления.
После снятия ножек становятся видны крестообразные винты с резьбой под стандартную отвертку PH1. Рекомендуется использовать отвертку с магнитным наконечником – это упростит извлечение винтов и предотвратит их падение внутрь корпуса.
Дополнительные два винта могут быть расположены внутри задней вентиляционной решётки – их видно через прорези. Чтобы открутить их, потребуется длинная тонкая отвертка. При этом колонку лучше удерживать в вертикальном положении, чтобы винты не провалились внутрь при ослаблении.
Откручивать винты нужно с умеренным усилием. Если винт не поддаётся, не стоит прикладывать силу – лучше слегка постучать по корпусу ручкой отвертки или нагреть винт феном на низкой температуре, чтобы ослабить резьбовой фиксатор (если он использовался на производстве).
После откручивания всех видимых винтов корпус останется скреплён пластиковыми защёлками. Их разъединение требует аккуратности, но это уже относится к следующему этапу разборки.
Как снять переднюю решётку и корпусные панели
Передняя решётка колонок Logitech S120 закреплена на защёлках без винтов. Для её снятия понадобится тонкая пластиковая лопатка или медиатор. Работать нужно осторожно, чтобы не повредить пластик.
Начать лучше с нижнего угла решётки. Аккуратно вставьте инструмент между корпусом и решёткой, слегка подденьте и освободите первую защёлку. Далее двигайтесь по периметру, поддевая каждую точку крепления. После освобождения всех фиксаторов решётка легко снимается.
После демонтажа решётки откроется доступ к винтам, удерживающим корпусные панели. Обычно их четыре: два сверху и два снизу или сбоку. Все они скрыты, и без снятия решётки их не видно. Открутите винты с помощью крестовой отвертки PH0 или PH1 – в зависимости от модели может отличаться шаг резьбы.
Корпусные панели скреплены не только винтами, но и внутренними направляющими. После выкручивания винтов проведите медиатором по линии стыка двух половинок корпуса. Разделение начинайте с нижней части, где меньше риск повреждений. Не прикладывайте излишнего усилия: если корпус не раскрывается, возможно, остался невыкрученный винт.
После отделения панелей следует отключить шлейфы, идущие к плате усилителя и регуляторам громкости. Работайте без спешки, фиксируя, как именно были подключены элементы, чтобы не допустить ошибок при сборке.
Как извлечь динамики и не повредить провода
После снятия передней решётки и откручивания всех винтов корпусные половинки аккуратно разъединяются. Динамики крепятся к передней панели с помощью пластиковых фиксаторов и тонких саморезов. Их нужно выкрутить крестовой отвёрткой с минимальным усилием, чтобы не сорвать резьбу в пластике.
Сами динамики подключены к плате тонкими проводами, которые при неосторожном обращении легко отрываются от контактных площадок. Перед извлечением динамиков внимательно осмотрите, как проходят провода: они могут быть проложены в направляющих каналах или зафиксированы каплей клея.
Чтобы не повредить проводку, не тяните динамик резко. Вместо этого подденьте его снизу плоским пластиковым инструментом и медленно вытягивайте, наблюдая за натяжением проводов. При появлении сопротивления остановитесь и освободите зацепленные участки.
Если динамики припаяны, используйте паяльник с тонким жалом, чтобы аккуратно отсоединить провода от платы. Температура жала – не выше 300 °C, чтобы не повредить дорожки. Если предусмотрены разъёмы, отсоедините их, потянув строго вдоль оси, без расшатывания.
После извлечения динамиков рекомендуется временно зафиксировать провода, чтобы они не болтались и не оборвались при дальнейшем разборе.
Что делать, если корпус держится на защёлках
Корпус колонок Logitech S120 крепится с помощью пластиковых защёлок, которые могут быть плотными и трудноразъёмными. Чтобы избежать повреждений, важно правильно работать с ними.
- Подготовьте пластиковую плоскую лопатку или медиатор для гитар. Металлические инструменты могут повредить пластик.
- Начинайте с одного угла корпуса. Аккуратно подденьте корпус между двумя половинами, стараясь не надавливать слишком сильно в одном месте.
- Плавно двигайте лопатку вдоль стыка, постепенно освобождая защёлки одну за другой.
- Если защёлки сопротивляются, не применяйте чрезмерную силу. Попробуйте слегка сдвинуть корпус в стороны, чтобы уменьшить напряжение на защёлках.
- При необходимости используйте тонкую пластиковую карточку, чтобы аккуратно подцепить защёлки внутри стыка и освободить их.
Не пытайтесь расщелкивать корпус с помощью грубого рывка, это приведёт к трещинам и поломкам пластика. Если доступ ограничен, обратите внимание на наличие скрытых винтов или дополнительных креплений, которые могут усиливать фиксацию корпуса.
После снятия корпуса храните детали в порядке, чтобы не потерять мелкие защёлки и избежать повреждений при сборке.
Как осмотреть плату усилителя и контакты внутри колонки
После снятия корпуса колонки Logitech S120 аккуратно найдите плату усилителя. Обычно она закреплена винтами или защёлками рядом с динамиками и разъёмами. Осмотр начните с визуальной проверки целостности компонентов и пайки.
Обратите внимание на наличие потемнений, вздутий или следов коррозии на плате. Это указывает на перегрев или попадание влаги. Проверьте качество пайки контактов: холодные или трещинные соединения могут вызвать перебои в работе.
Осмотрите провода, идущие к динамикам и к разъёмам питания. Контакты должны быть плотно припаяны, без признаков излома или окисления. Если провода закреплены клеммами, убедитесь, что они не расшатаны и не имеют загрязнений.
Для более точного осмотра используйте увеличительное стекло или лупу, особенно на мелкие детали и микросхемы. При наличии мультиметра проверьте основные соединения на целостность и отсутствие короткого замыкания.
Не применяйте силу при осмотре, чтобы не повредить плату и не сместить элементы. Для безопасного доступа к плате отключите питание и отсоедините кабели.
Как правильно собрать колонки после разборки
Перед началом сборки убедитесь, что все детали чистые и не повреждены. Провода должны быть аккуратно уложены без перегибов и натяжения. Проверяйте целостность пайки на плате усилителя и контактов.
Сначала установите динамики на прежние места, закрепите их винтами, не затягивая слишком сильно, чтобы не повредить корпус или мембрану. Проверьте надежность контактов и правильность подключения проводов.
Далее верните на место плату усилителя, ориентируясь на крепежные отверстия и защелки. Убедитесь, что она ровно и плотно прилегает, без смещений. После этого закрепите плату винтами.
Перед установкой корпуса и панелей еще раз осмотрите внутреннее пространство, чтобы провода не были зажаты и не мешали защелкам.
Закройте корпус, защелкивая панели в обозначенных местах. Если защелки не фиксируются, аккуратно подкорректируйте положение панелей или проводов.
Последним шагом вкрутите все внешние винты, контролируя, чтобы они не перекрутились и не повредили пластиковые детали.
После сборки подключите колонки к источнику звука и проверьте работоспособность без лишних шумов и искажений.
Вопрос-ответ:
Как безопасно снять переднюю решётку колонок Logitech S120, чтобы не повредить корпус?
Передняя решётка у Logitech S120 крепится на защёлках, которые расположены по периметру. Чтобы снять её без повреждений, аккуратно подденьте край пластиковой карточкой или тонким пластмассовым инструментом, двигаясь по кругу. Не применяйте слишком большую силу и не используйте металлические предметы, чтобы избежать царапин и деформации. После ослабления защёлок решётка должна легко сниматься.
Где именно находятся винты, которые нужно открутить для разбора корпуса Logitech S120?
Винты расположены сзади колонок, спрятаны под резиновыми заглушками, а также внутри, под крышками, если они есть. Чаще всего, их пять-шесть штук: несколько на задней панели и несколько — под задней крышкой. Перед откручиванием винтов необходимо аккуратно снять резиновые ножки или заглушки, чтобы не повредить их. Важно использовать отвертку подходящего размера, чтобы не сорвать шлицы винтов.
Как избежать повреждения проводов при извлечении динамиков из корпуса Logitech S120?
Перед тем как вынимать динамики, внимательно осмотрите, как проложены провода и где они закреплены. Обычно провода припаяны или закреплены на клеммах. Не тяните динамик за провода, чтобы не оборвать их. Лучше освободить провода с одной стороны и аккуратно вывести динамик из посадочного места, контролируя, чтобы кабели не натягивались и не зажимались между деталями корпуса.
Какие инструменты понадобятся для разбора колонок Logitech S120 и почему именно они?
Для разбора Logitech S120 пригодятся крестовая отвертка среднего размера, тонкая пластиковая лопатка или карточка для снятия решётки и панелей, а также пинцет или маленькие плоскогубцы для работы с проводами и мелкими деталями. Отвертка нужна, чтобы аккуратно открутить винты, пластиковая лопатка помогает не повредить защёлки и корпус, а пинцет облегчает манипуляции с тонкими проводами. Металлические инструменты для снятия панелей использовать нежелательно — можно оставить царапины.
