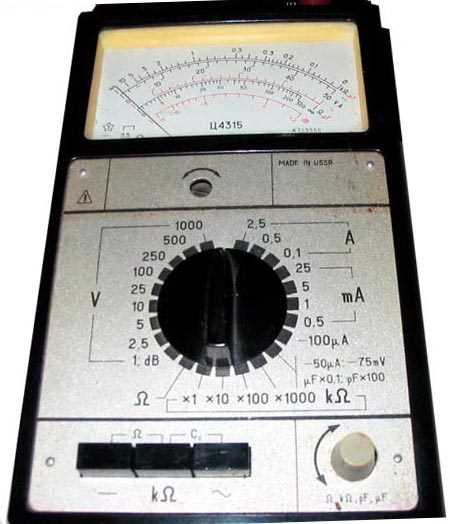

Комбинированный прибор Ц4315 применяется для точного измерения напряжения, силы тока и сопротивления в различных электрических цепях. Его корпус выполнен из ударопрочного пластика, что обеспечивает надежность при эксплуатации в полевых условиях. Прибор рассчитан на измерение напряжения до 600 В переменного и постоянного тока с погрешностью не более 1,5%.
Для начала работы необходимо правильно подключить щупы к соответствующим входам и выбрать нужный режим измерения с помощью переключателя на передней панели. Внимание стоит уделить правильному выбору диапазона, чтобы избежать повреждения прибора и получить корректные данные. Важно также учитывать, что при измерении сопротивления цепь должна быть обесточена и разомкнута.
Устройство оснащено встроенной защитой от перегрузок и короткого замыкания, что позволяет использовать его в различных электротехнических задачах без риска поломки. Рекомендуется регулярно проверять состояние щупов и батарейки питания, чтобы поддерживать стабильность показаний и избежать сбоев в работе.
Подготовка прибора Ц4315 к работе
Перед включением убедитесь, что источник питания соответствует параметрам: напряжение 220 В ±10%, частота 50 Гц. В приборе должен быть установлен исправный предохранитель, рассчитанный на ток 0,5 А.
Подключите щупы к соответствующим клеммам: черный – к общему разъему (COM), красный – к входу измерения напряжения или сопротивления в зависимости от выбранного режима. Перед измерениями проверьте целостность изоляции и отсутствие повреждений на проводах.
Выберите необходимый режим работы с помощью переключателя на лицевой панели. Для измерения постоянного напряжения установите соответствующий диапазон, не превышающий максимальное значение прибора (1000 В). Для измерения сопротивления убедитесь, что цепь обесточена, и выберите подходящий диапазон.
Перед измерением сопротивления выполните калибровку прибора – замкните щупы между собой и установите стрелку прибора на ноль с помощью регулировочного винта. Это позволит компенсировать сопротивление проводов и обеспечить точность.
Проверьте исправность прибора, измерив известное напряжение или сопротивление. Если показания отличаются от эталонных значений более чем на 2%, необходимо провести дополнительную проверку или техническое обслуживание.
Настройка параметров для замеров
Перед началом работы с прибором Ц4315 установите необходимые параметры измерений через меню настроек. Для выбора диапазона измерения нажмите кнопку Диапазон и переключитесь на требуемый режим: напряжение, ток, сопротивление или частоту.
Установите шкалу измерения, ориентируясь на предполагаемые значения сигнала. Для постоянного напряжения выбирайте диапазон с запасом не менее 20% от ожидаемого максимума, чтобы избежать перегрузки прибора.
Активируйте функцию автоматической фиксации значения, если необходимо сохранить максимальное или минимальное показание за время замера. Для этого нажмите кнопку HOLD.
При измерении переменного сигнала настройте частотный диапазон, учитывая верхний предел частоты, указанный в технической документации Ц4315 (до 10 кГц). Для точного считывания используйте функцию фильтрации помех, включаемую в меню Фильтр.
Проверьте правильность подключения щупов и соответствие полярности перед началом замера. При работе с маломощными цепями используйте режим высокого входного сопротивления для снижения влияния прибора на цепь.
Если требуется измерять параметры с цифровым выходом, активируйте интерфейс связи через раздел Настройки связи и выберите протокол передачи данных.
Все изменения параметров отображаются на экране в верхней строке, что позволяет контролировать настройки без прерывания процесса замера.
Порядок выполнения основных измерений
Включите прибор кнопкой питания и убедитесь в корректном отображении информации на экране. Перед измерением проверьте исправность щупов и отсутствие повреждений изоляции.
Для измерения сопротивления переведите переключатель в положение Ω. Подключите щупы к объекту измерения, соблюдая полярность, если она требуется. Значение сопротивления отобразится на экране через 1-2 секунды.
При измерении напряжения выберите режим V и тип тока – постоянный (DC) или переменный (AC), используя соответствующий переключатель. Подсоедините щупы параллельно нагрузке, соблюдая полярность для постоянного напряжения. Значение напряжения фиксируется моментально.
Для проверки силы тока переведите переключатель в положение A. Разомкните цепь и включите прибор последовательно с нагрузкой. Максимальный предел измерения указывается на корпусе; при превышении используйте соответствующий разрядный диапазон.
После завершения измерений выключите прибор, отсоедините щупы и храните прибор в сухом месте, избегая воздействия высоких температур и влажности.
Правила безопасности при использовании Ц4315
Перед началом работы проверьте целостность корпуса и изоляции прибора. Повреждения могут привести к ошибкам измерений или поражению электрическим током.
Используйте только штатные щупы с изоляцией, соответствующей классу напряжения, указанному в технических характеристиках Ц4315.
Не измеряйте параметры на цепях с напряжением выше максимально допустимого значения – 600 В постоянного или переменного тока с частотой 50 Гц.
При подключении щупов сначала подсоединяйте общий (минусовой) контакт, затем активный, чтобы избежать кратковременных замыканий.
Не касайтесь металлических частей щупов и контактов во время проведения замеров, особенно если прибор подключён к цепи под напряжением.
Перед проверкой сопротивления и целостности отключите питание измеряемой цепи. Измерения на включённой цепи могут привести к повреждению прибора.
При работе с высоковольтными цепями соблюдайте дистанцию и используйте средства индивидуальной защиты, соответствующие нормам ГОСТ.
Не используйте прибор во влажной среде или при наличии конденсата на корпусе и щупах.
После окончания работы отключайте прибор и убирайте щупы, чтобы исключить случайное повреждение или короткое замыкание.
Регулярно проверяйте состояние батареи. Низкий уровень питания снижает точность измерений и может привести к сбоям.
Храните прибор в защищённом от пыли и влаги месте, при температуре от -10°С до +50°С.
Обработка и интерпретация результатов
Для каждой измеряемой величины следует учитывать диапазон допустимых значений, указанных в технической документации. При выходе показаний за пределы нормы необходимо повторить замер и проверить целостность цепей и правильность подключения.
Если прибор использовался в режиме измерения сопротивления, результаты интерпретируются с учётом температуры окружающей среды, так как этот параметр влияет на величину сопротивления. Прибор позволяет вводить поправку на температуру вручную в меню настроек.
В режиме измерения напряжения обратите внимание на тип сигнала – постоянный или переменный. Неправильный выбор режима приводит к неверным результатам. Ц4315 автоматически определяет тип сигнала, однако пользователь должен контролировать корректность этого выбора.
Результаты измерений можно сохранить в памяти прибора для последующего анализа. Для передачи данных на компьютер используйте интерфейс USB или специализированное программное обеспечение, позволяющее экспортировать данные в формате CSV.
При интерпретации полученных данных учитывайте технические характеристики объекта измерения и специфику его работы. Для оценки состояния измеряемого оборудования используйте динамику изменения параметров, фиксируемую при регулярных замерах.
В случае обнаружения нестандартных или противоречивых значений рекомендуется провести дополнительные проверки с помощью контрольных приборов или методов.
Обслуживание и хранение комбинированного прибора
Регулярная очистка прибора Ц4315 необходима для точности измерений и продления срока службы. Используйте мягкую сухую ткань для удаления пыли с корпуса и дисплея. Запрещается применять растворители, абразивные материалы и воду для очистки.
Контактные поверхности электродов нужно очищать после каждого использования. Для этого аккуратно протрите их спиртовым раствором, избегая попадания жидкости внутрь прибора.
- Перед хранением убедитесь, что прибор выключен.
- Снимите батареи, если устройство не планируется использовать более месяца, чтобы избежать протекания и повреждений.
- Храните прибор в сухом помещении с температурой от +5°С до +40°С и относительной влажностью не выше 80%.
- Избегайте воздействия прямого солнечного света и агрессивных химических веществ.
Проверка работоспособности должна проводиться не реже одного раза в шесть месяцев. При обнаружении неисправностей (неустойчивые показания, повреждения корпуса) устройство следует направить в сервисный центр.
Запрещается самостоятельно разбирать прибор, за исключением замены батареек, которая должна выполняться согласно инструкции с использованием батареек рекомендованного типа.
Вопрос-ответ:
Как правильно включить комбинированный прибор Ц4315 перед началом измерений?
Для включения прибора необходимо проверить, что батареи установлены корректно и имеют достаточный заряд. Затем нажмите и удерживайте кнопку питания до появления изображения на дисплее. После загрузки система автоматически перейдет в режим готовности к измерениям. Перед началом работы убедитесь, что щупы или сенсоры подключены правильно.
Какие параметры можно измерять с помощью Ц4315 и как выбрать нужный режим?
Прибор Ц4315 позволяет измерять сопротивление, напряжение, ток, а также некоторые специфические параметры, в зависимости от комплектации. Для переключения между режимами используйте клавишу выбора режима на панели управления. Текущий режим отображается на экране. Перед измерением параметров убедитесь, что выбран правильный режим, чтобы получить корректные данные.
Как следует хранить Ц4315, чтобы избежать повреждений и сохранить точность показаний?
Прибор нужно хранить в сухом, защищённом от пыли месте при температуре от +5 до +40 °C. Рекомендуется использовать оригинальный кейс для транспортировки. Перед длительным хранением лучше извлечь батареи, чтобы избежать повреждения прибора из-за возможного подтекания. При хранении не допускайте попадания прямых солнечных лучей и избегайте влажности.
Какие ошибки могут возникать при работе с Ц4315 и как их устранить?
Одной из распространённых ошибок является неправильное подключение щупов, что приводит к искажению показаний. Также прибор может показывать ошибку при низком заряде батарей или при коротком замыкании в цепи. В случае сообщения об ошибке отключите прибор, проверьте соединения, замените батареи и повторите измерение. Если проблема сохраняется, потребуется обращение в сервисный центр.
Как правильно провести калибровку комбинированного прибора Ц4315?
Калибровка выполняется с помощью эталонных образцов сопротивления или напряжения, которые должны соответствовать диапазонам измерений прибора. Подключите прибор к образцу, следуя инструкции, и сравните показания с известным значением. Если отклонения превышают допустимые нормы, необходимо выполнить регулировку согласно руководству пользователя или обратиться в сервис. Регулярная калибровка помогает поддерживать точность измерений.
