На что цепляется прицеп к машине

Надежное соединение автомобиля с прицепом напрямую зависит от правильного выбора и установки тягово-сцепного устройства (ТСУ). Конструкция узла должна соответствовать массе прицепа, типу транспортного средства и предполагаемым условиям эксплуатации. Ошибки в подборе или монтаже могут привести к преждевременному износу деталей, ухудшению управляемости и повышенной аварийности.

Основой системы является фаркоп, состоящий из крепежной балки, шара или вилочного элемента, а также фиксаторов. Существуют быстросъемные и стационарные модели, отличающиеся способом фиксации и удобством демонтажа. Для легковых автомобилей чаще применяют шаровые сцепки стандартов типа «А» или «В», обеспечивающие надежное удержание и совместимость с большинством легких прицепов. Для коммерческого транспорта используются петлевые и штифтовые конструкции, рассчитанные на повышенные нагрузки.

Важным элементом является замковый механизм на дышле прицепа, который должен плотно охватывать шар или другой сцепной элемент, исключая люфт и самопроизвольное расцепление. Для дополнительной безопасности применяются страховочные тросы или цепи, фиксирующие прицеп в случае отказа основного соединения. При выборе крепления необходимо учитывать допустимую вертикальную нагрузку на шар, максимально разрешенную массу прицепа и соответствие конструкции требованиям ГОСТ и Технического регламента ТС.

Крепление прицепа к автомобилю: виды и устройство

Основным узлом соединения служит фаркоп – металлическая конструкция, закреплённая на раме или силовых элементах кузова. В легковых автомобилях чаще используется шаровое соединение диаметром 50 мм, соответствующее стандарту ISO 50, обеспечивающее универсальную совместимость с большинством прицепов.

По конструкции фаркопы делятся на сварные (цельнометаллические, повышенной прочности), разборные (съёмный крюк для удобства хранения) и фланцевые (шар крепится болтами, что упрощает замену при износе). Для тяжёлых прицепов применяется петлевое соединение с серьгой и проушиной, рассчитанное на высокие нагрузки.

Ключевой элемент прицепа – замковое устройство, фиксирующееся на шаре или петле. Внутренний кулачковый или клиновой механизм должен обеспечивать плотное прилегание, исключая люфт. Рекомендуется проверять износ рабочих поверхностей и при необходимости регулировать прижим.

Для передачи электроэнергии на светотехнику прицепа используется розетка на 7 или 13 контактов. Первый вариант подходит для базовых функций (габариты, стоп-сигналы, поворотники), второй – дополнительно поддерживает противотуманное освещение и зарядку аккумулятора прицепа.

При монтаже крепления важно соблюдать допустимую вертикальную нагрузку на шар (обычно 50–75 кг для легковых автомобилей) и полную массу прицепа, указанную производителем. Несоблюдение этих параметров ведёт к ускоренному износу узлов и ухудшению управляемости.

Конструкция и назначение тягово-сцепного устройства

Тягово-сцепное устройство (ТСУ) обеспечивает надежное механическое соединение автомобиля с прицепом и передачу тягового усилия. Конструкция рассчитана на восприятие продольных, поперечных и вертикальных нагрузок, возникающих при движении и маневрах.

Основные элементы ТСУ:

• Балка-кронштейн – крепится к лонжеронам или силовым элементам кузова, обеспечивает жесткость и распределение нагрузки.
• Фаркоп (сцепная головка) – полусферическая или шаровая опора диаметром 50 мм, стандартизированная по ГОСТ и ISO, служит точкой соединения с замком прицепа.
• Кронштейны крепления – фиксируют конструкцию к автомобилю, изготавливаются из легированных сталей, защищаются антикоррозийным покрытием.
• Монтажная плита – соединяет фаркоп с балкой, допускает установку сменных шаров или съемных механизмов.
• Электрический разъем – обеспечивает подключение светотехники прицепа, выполняется по 7- или 13-контактной схеме.

Назначение ТСУ:

1. Передача тягового усилия от автомобиля к прицепу без деформации узлов.
2. Стабилизация прицепа при движении, снижение раскачивания.
3. Обеспечение быстрого монтажа и демонтажа прицепа.
4. Передача сигналов освещения и торможения через электрический разъем.

При выборе ТСУ учитывают допустимую вертикальную нагрузку на шар (обычно 50–100 кг) и максимальную массу буксируемого прицепа. Для автомобилей с несущим кузовом предпочтительны модели с распределением усилия на несколько точек крепления, чтобы исключить повреждения металла.

Разновидности фаркопов и их совместимость с автомобилями

Стационарные сварные конструкции представляют собой монолитно приваренную балку с шаром. Отличаются высокой прочностью и долговечностью, но требуют демонтажа при ремонте задней части кузова. Совместимы с рамными внедорожниками и коммерческим транспортом, где допустимы изменения конструкции рамы.

Съёмные фаркопы с фланцевым креплением имеют площадку с отверстиями для болтового соединения шара. Позволяют замену шара на модификацию с другой грузоподъёмностью или высотой. Применяются на автомобилях с высоким дорожным просветом и возможностью установки усиленной задней балки.

Шаровые узлы быстросъёмного типа фиксируются запорным механизмом без инструментов. Удобны при частом чередовании поездок с прицепом и без него. Совместимы с легковыми автомобилями, где важно сохранить внешний вид и не перекрывать номерной знак.

Фаркопы с вертикальным креплением шара скрываются под бампером при демонтаже, исключая выступающие элементы. Подходят для автомобилей премиум-сегмента и кроссоверов с парковочными датчиками, чувствительными к посторонним объектам.

Интегрированные системы входят в заводскую комплектацию и подключаются к штатной электропроводке. Гарантируют соответствие требованиям производителя и полной совместимости с электроникой стабилизации прицепа. Используются в основном на новых моделях SUV и минивэнов.

Механизм фиксации прицепа на шаре фаркопа

Фиксация прицепа на шаре фаркопа осуществляется через сцепное устройство, оснащённое замковым механизмом. Основная задача – обеспечить жёсткое удержание прицепа на шаре диаметром 50 мм без люфта и возможности самопроизвольного отсоединения.

• Корпус сцепного узла изготавливается из штампованной или литой стали с антикоррозийным покрытием.
• Внутри корпуса расположен подпружиненный зажим, обхватывающий шар с нижней стороны.
• Рычаг фиксации соединён с замковым пальцем, который перемещается в пазу, замыкая или освобождая шар.
• Механизмы с индикатором износа позволяют визуально оценить степень прилегания и необходимость регулировки.

Для надёжного зацепления:

1. Очистить шар фаркопа и внутреннюю поверхность замка от грязи и ржавчины.
2. Открыть фиксатор и опустить сцепное устройство на шар строго вертикально.
3. Закрыть рычаг до щелчка и проверить отсутствие люфта вручную.
4. При наличии регулировочного винта установить зазор так, чтобы замок плотно обхватывал шар, но не препятствовал закрытию.
5. Зафиксировать рычаг предохранительной скобой или замком от несанкционированного снятия.

Применение смазки на шаре и в подвижных элементах замка уменьшает износ и предотвращает заедание. Запрещается эксплуатация при наличии трещин, деформаций или чрезмерного люфта в механизме фиксации.

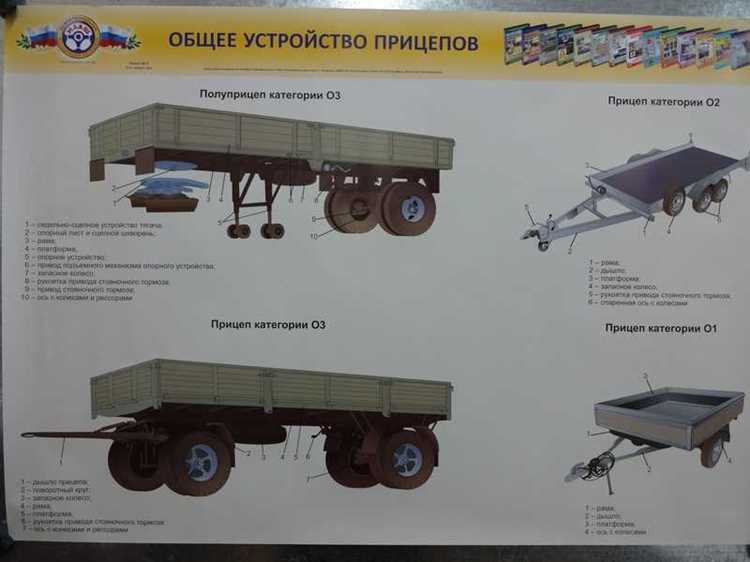

Устройство замкового механизма прицепного узла

Замковый механизм прицепного узла представляет собой корпус с шарообразным гнездом, подвижным фиксатором и прижимной пружиной, обеспечивающими надежное соединение с шаровой опорой автомобиля. Основная часть – литой или штампованный металлический корпус, внутри которого расположено полусферическое седло, точно соответствующее диаметру шара (обычно 50 мм по стандарту ISO 50).

Фиксация выполняется стальной задвижкой или кулачковым элементом, перемещающимся в направляющих при помощи рычага. Пружина прижимает фиксатор к шару, исключая самопроизвольное расцепление при вибрациях и нагрузках. Для предотвращения износа применяются закаленные вставки в точках контакта.

Современные конструкции оснащаются регулировочным винтом или эксцентриковым механизмом, позволяющим компенсировать люфт при износе шара или гнезда. Для повышения безопасности предусматривается отверстие под замок или шплинт, блокирующий рычаг в закрытом положении.

Рекомендуется регулярно проверять отсутствие трещин корпуса, состояние пружины и износ фиксирующей поверхности. Смазка литиевой или графитовой смазкой в зонах трения снижает риск заклинивания и коррозии.

Подключение электрики прицепа к бортовой сети автомобиля

Электрическое соединение выполняется через розетку, установленную на фаркопе автомобиля. Стандартные варианты – 7-контактный разъём (ISO 1724) для базовых функций и 13-контактный (ISO 11446) при необходимости подключения заднего хода, питания внутреннего освещения и зарядки аккумулятора прицепа.

Кабель прицепа должен иметь достаточное сечение жил: для цепей освещения – не менее 1,0 мм², для питания дополнительных устройств – 2,5 мм². Все соединения защищают термоусадкой или герметичными разъёмами во избежание окисления. Провода укладывают с запасом длины, чтобы избежать натяжения при манёврах.

Подключение выполняется строго по схеме стандарта: каждому контакту соответствует своя функция (габариты, стоп-сигналы, указатели поворота, масса и т.д.). Нарушение распиновки приводит к некорректной работе светотехники и может вызвать короткое замыкание.

Для современных автомобилей с системой контроля ламп рекомендуется установка модуля согласования, который исключает ложные ошибки и снижает нагрузку на штатную проводку. Монтаж модуля выполняют ближе к фаркопу, с подключением к соответствующим цепям через изолированные разветвители.

После установки проверяют работу всех цепей прицепа: включают поочерёдно поворотники, стоп-сигналы, габариты и задний ход. При обнаружении мерцания или отсутствия сигнала проверяют массу и целостность проводов.

Способы регулировки высоты сцепки

Высота сцепного узла должна соответствовать положению фаркопа, чтобы нагрузка распределялась равномерно и не возникало перегрузки осей. Для корректировки применяют несколько решений.

Регулируемые кронштейны фаркопа позволяют перемещать шар по вертикали в пределах 50–150 мм. Крепление фиксируется болтами в одной из нескольких позиций, что удобно при использовании прицепов с разной высотой дышла.

Многоуровневые тягово-сцепные устройства имеют вертикальную планку с отверстиями через каждые 25–30 мм. Перестановка пальца или болта изменяет положение шара без демонтажа всего узла.

Промежуточные адаптеры устанавливаются между фаркопом и шаром, увеличивая или уменьшая высоту на фиксированное значение (обычно 50 или 75 мм). Подходят, когда требуется небольшая корректировка.

Регулируемые дышла прицепа встречаются на тяжёлых прицепах и позволяют изменять точку крепления муфты за счёт перестановки её по направляющей.

При выборе способа регулировки необходимо учитывать грузоподъёмность фаркопа и прицепа, а также сохранять угол наклона дышла не более ±2° относительно горизонта.

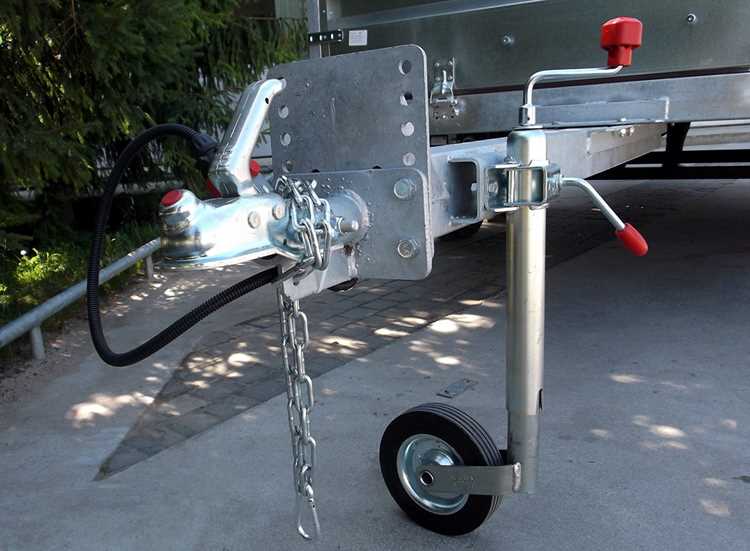

Системы дополнительной страховки прицепа

Для предотвращения неконтролируемого отсоединения прицепа применяются страховочные цепи, тросы и аварийные тормозные системы. Их установка обязательна в большинстве стран, а конструкция подбирается исходя из массы прицепа и условий эксплуатации.

Страховочные цепи крепятся к проушинам на фаркопе и раме прицепа. Длина подбирается так, чтобы при обрыве сцепного устройства прицеп оставался управляемым и не касался дороги дышлом. Для прицепов массой свыше 750 кг рекомендуется использование усиленных оцинкованных цепей диаметром звена не менее 8 мм.

Стальные страховочные тросы часто снабжены пластиковым покрытием для защиты от коррозии и снижения шума. Они оснащаются карабинами или проушинами для быстрого монтажа, но требуют регулярной проверки целостности жил.

Аварийные тормозные системы (breakaway system) автоматически активируют тормоза прицепа при его отделении от автомобиля. Они включают датчик, соединённый с автомобилем отдельным кабелем, и автономный аккумулятор, обеспечивающий питание тормозных механизмов в течение 15–30 секунд.

Вопрос-ответ:

Какие основные виды креплений прицепа используются на легковых автомобилях?

Для легковых автомобилей чаще всего применяются шаровые сцепные устройства, которые бывают нескольких стандартов — например, шар диаметром 50 мм. Также встречаются крюковые и фланцевые крепления, но они используются реже, в основном на грузовиках и спецтехнике. Разница между ними заключается в конструкции, грузоподъёмности и удобстве установки. Шаровое крепление обеспечивает быстрый монтаж и надёжную фиксацию прицепа, поэтому оно стало наиболее распространённым вариантом.

Чем отличается жёсткое крепление фаркопа от съёмного?

Жёсткое крепление постоянно закреплено на автомобиле и не требует демонтажа после использования. Оно прочное, но может мешать при парковке или ухудшать внешний вид машины. Съёмное крепление позволяет быстро снять фаркоп, когда он не нужен, что удобно в условиях города и при редком использовании прицепа. При этом современные съёмные системы сохраняют надёжность соединения на уровне жёстких моделей.

Что входит в устройство стандартного шарового фаркопа?

В типичный шаровой фаркоп входят кронштейн, который крепится к кузову автомобиля, шаровая головка диаметром 50 мм, а также крепёжные элементы. В комплект часто входит розетка для подключения электрики прицепа, чтобы работали стоп-сигналы, габариты и указатели поворота. Некоторые модели дополнительно оснащены защитным колпачком на шар, чтобы предохранить его от грязи и коррозии.

Можно ли установить фаркоп самостоятельно или лучше обратиться в сервис?

Установить фаркоп своими руками возможно, если есть опыт работы с инструментами и доступ к инструкции производителя. Важно правильно закрепить кронштейн, подключить электрику и проверить работу световых сигналов. Однако в случае современных автомобилей, особенно с датчиками парковки и сложной электроникой, лучше доверить установку специалистам, чтобы избежать ошибок и сохранить гарантию на машину.
