Загрузка информации в параллельном режиме происходит за один тактовый импульс. Состояние каждого триггера обновляется синхронно, что исключает временные задержки между битами и позволяет работать с целыми словами данных. Такой режим применяется, когда требуется высокая скорость обмена информацией, например, при interfacing с микропроцессорами или при формировании управляющих сигналов для периферийных устройств.
Рекомендуется учитывать максимально допустимую частоту сдвига, определяемую временем переключения триггеров, а также согласование уровней сигналов с внешними компонентами. Для минимизации ошибок передачи важно предусматривать синхронизацию управляющих сигналов с системным тактовым генератором и выбирать схемотехническое исполнение регистра с учётом требуемого времени удержания данных.
Назначение параллельного сдвигового регистра в цифровых схемах
Параллельный сдвиговый регистр используется для одновременной загрузки или считывания нескольких бит данных, что позволяет минимизировать время обмена и упростить синхронизацию сигналов между узлами цифровой системы.
- Формирование буферной памяти для временного хранения слова фиксированной разрядности.
- Синхронизация параллельных данных с тактовыми импульсами для исключения ошибок при передаче.
- Подготовка данных к цифровой обработке в АЦП/ЦАП трактах.
Рекомендуется использовать регистры с минимальным временем установления и устойчивой работой при требуемой частоте тактирования, а также предусматривать возможность каскадного соединения при расширении разрядности.
Различие между параллельной и последовательной загрузкой данных
Параллельная загрузка передаёт каждый бит информации одновременно на все входы регистра. Для 8-битного регистра требуется восемь линий данных и один управляющий сигнал записи. Преимущество – минимальное время загрузки, так как все биты фиксируются за один такт. Недостаток – увеличение числа соединений и сложности печатной платы.
Последовательная загрузка передаёт биты по одной линии, используя тактовые импульсы для их последовательного сдвига внутрь регистра. Для 8-битной передачи нужно восемь тактовых циклов, но число линий сокращается до одной для данных и одной для синхронизации. Это упрощает схему и уменьшает помехи, но увеличивает задержку загрузки.
Внутренняя структура и расположение триггеров
Параллельный сдвиговый регистр формируется последовательным соединением D-триггеров, каждый из которых хранит один бит данных. Все триггеры синхронизируются общим тактовым сигналом, что обеспечивает одновременное обновление состояний. Входные линии данных подключаются к соответствующим D-входам, а выходы Q образуют параллельный выход регистра.
Передача информации между ячейками осуществляется через прямые соединения Q→D соседних триггеров. При сдвиге содержимое каждого триггера передается в следующий, начиная от младшего разряда к старшему (или наоборот, в зависимости от схемы). Для загрузки параллельных данных используется мультиплексор на входе каждого триггера, позволяющий выбирать источник сигнала: внешний параллельный вход или последовательный сдвиг.
| Номер разряда | D-вход | Q-выход | Соединение |
|---|---|---|---|
| 0 (LSB) | Параллельный вход D0 | Q0 | К D-входу разряда 1 |
| 1 | Q0 или D1 | Q1 | К D-входу разряда 2 |
| 2 | Q1 или D2 | Q2 | К D-входу разряда 3 |
| 3 (MSB) | Q2 или D3 | Q3 | Выход старшего разряда |
При проектировании рекомендуется учитывать минимальное время задержки распространения между Q и D для предотвращения ошибок синхронизации, а также обеспечивать одинаковую длину проводников для всех линий тактового сигнала.
Процесс записи данных во все разряды одновременно
В параллельном сдвиговом регистре каждый разряд подключён к собственному входу данных Dn, а синхронизация осуществляется общим тактовым импульсом CLK. При поступлении фронта синхросигнала состояние всех входов фиксируется триггерами и мгновенно переносится во внутренние ячейки хранения.
Для корректной записи уровень сигнала на каждом входе должен быть стабилен за время не менее tsu (время установки) до прихода активного фронта такта и сохраняться в течение th (время удержания) после него. Несоблюдение этих интервалов приводит к метастабильности и искажению данных.
Рекомендуется использовать буферные драйверы для входных линий при высокой нагрузке или значительных длинах проводников, чтобы минимизировать задержки распространения и различия во времени прихода сигналов. Это особенно важно при работе на частотах выше 10 МГц, когда даже наносекундные несоответствия могут вызвать ошибки.
Одновременная запись применяется при начальной загрузке регистра, при обновлении всей шины данных и в схемах, где требуется синхронная смена всех битов без промежуточных переходных состояний на выходах.
Механизм сдвига данных внутри регистра
В параллельном сдвиговом регистре перемещение битов осуществляется синхронно с фронтом тактового сигнала, что обеспечивает одновременное обновление всех разрядов. Каждая ячейка регистра содержит D-триггер, соединённый с соседним через цепь передачи данных. Логический уровень на выходе одного триггера становится входом следующего.
- При подаче тактового импульса содержимое каждого триггера копируется в следующий по цепи, а в первый разряд записывается новый бит.
- Сдвиг может быть реализован влево или вправо, что определяется схемой соединений между триггерами.
- Входы параллельной загрузки позволяют за один такт заполнить все разряды внешними данными, минуя последовательный сдвиг.
- Контроль направления и режима (сдвиг, загрузка, удержание) выполняется через управляющие входы.
- Сначала формируется состояние управляющих линий, выбирающее режим работы.
- Далее на тактовый вход подаётся импульс, фиксирующий биты в новых позициях.
- При многотактной работе биты последовательно перемещаются, освобождая место для новых данных.
Для минимизации ошибок передачи рекомендуется использовать регистры с синхронной установкой и предусматривать гальваническую развязку при работе в условиях электрических помех.
Управление регистром с помощью тактового сигнала
Тактовый сигнал определяет момент сдвига данных в параллельном регистре. Каждый фронт импульса синхронизирует запись нового бита или параллельного слова во внутренние триггеры. При использовании положительного фронта данные принимаются только в момент перехода сигнала из низкого уровня в высокий, что исключает ложные срабатывания.
Для стабильной работы необходимо учитывать минимальную длительность импульса и время установления данных (setup time) до прихода фронта. Несоблюдение этих параметров приводит к искажению информации. Типичные значения setup time для КМОП-регистров составляют 20–50 нс, hold time – 5–15 нс.
При высоких частотах рекомендуется использовать генератор с малым джиттером, так как даже микросекундные колебания фазы могут вызывать смещение данных. Для изоляции от помех тактовую линию прокладывают с минимальной длиной и экранируют, особенно в многоканальных регистрах, где синхронность критична.

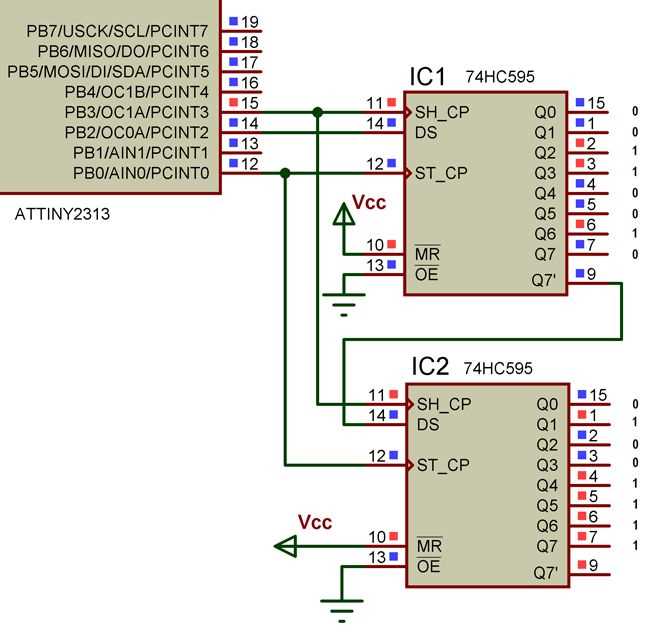

Типовые схемы подключения в микроконтроллерных проектах
Если требуется подключить несколько регистров, их последовательные выходы соединяют последовательно (QH следующего регистра – на вход SER предыдущего), а линии CLK и PL объединяют. При работе на частотах выше 2–4 МГц необходимо учитывать задержки распространения и вносить дополнительные такты ожидания в прошивке. Для минимизации помех между микроконтроллером и регистрами рекомендуется использовать согласованные по длине проводники.
Проблемы синхронизации и способы их устранения
В параллельных сдвиговых регистрах рассогласование фронтов тактового сигнала между разными разрядами может привести к искажению данных, особенно при высоких частотах. Даже задержка в несколько наносекунд между входами такта способна вызвать смещение битов.
Ключевой источник ошибки – различие во временах распространения сигналов по линиям и через элементы управления. Для минимизации этой задержки используют топологию печатной платы с симметричной длиной дорожек и минимизацией паразитной ёмкости.
При работе с несколькими регистрами в каскаде критично согласовать фронты тактового импульса. Этого добиваются использованием синхронизирующих буферов или распределителей тактового сигнала с одинаковым временем задержки на каждый канал.
Для предотвращения дрожания фронта (jitter) применяют генераторы с низким фазовым шумом и схемы фазовой автоподстройки частоты (ФАПЧ), обеспечивающие стабильный тактовый сигнал без кратковременных сдвигов фазы.
В условиях переменных температур и помех на питании рекомендуется использовать отдельные стабилизированные линии питания для логики синхронизации и цифровой части регистра, а также фильтры для подавления высокочастотных выбросов.
Вопрос-ответ:
Как устроен параллельный сдвиговый регистр и чем он отличается от последовательного?
Параллельный сдвиговый регистр представляет собой группу триггеров, соединённых так, что данные могут загружаться одновременно во все разряды. Это значит, что каждый бит входного слова поступает на свой вход регистра в один такт. В отличие от последовательного регистра, где данные подаются и сдвигаются по одному биту за несколько тактов, параллельная загрузка позволяет сразу получить полное значение на выходе, что значительно сокращает время ввода информации.
Для чего применяют параллельные сдвиговые регистры в цифровых устройствах?
Они используются в случаях, когда необходимо быстро передать или обработать многобитную информацию. Например, в микроконтроллерах и микропроцессорах такие регистры помогают соединять устройства с разными типами интерфейсов, преобразуя параллельный код в последовательный или наоборот. Также они часто служат временным хранилищем данных при обмене информацией между блоками схемы.
Как происходит загрузка данных в параллельный сдвиговый регистр?
Загрузка выполняется по сигналу управления, который переводит все триггеры в состояние, соответствующее поданным на их входы логическим уровням. Когда этот сигнал активируется, каждый разряд регистра принимает своё значение одновременно, без пошагового сдвига, как это происходит в последовательных схемах.
Можно ли использовать параллельный сдвиговый регистр как преобразователь интерфейсов?
Да, такая схема часто применяется для преобразования данных из параллельного формата в последовательный и обратно. Для этого в регистр загружают данные параллельно, а затем, используя цепочку сдвига и соответствующую тактовую синхронизацию, выдают их по одному биту в последовательном виде. Обратный процесс тоже возможен — последовательные данные накапливаются в регистре и выдаются на выход сразу целым словом.
Какие сигналы обычно управляют работой параллельного сдвигового регистра?
Основными являются тактовый сигнал, управляющий моментом сдвига, сигнал параллельной загрузки, активирующий одновременную запись всех разрядов, а также сигналы сброса, обнуляющие содержимое регистра. В некоторых моделях есть дополнительные входы, например, для выбора направления сдвига или режима работы.
Как в параллельном сдвиговом регистре происходит одновременная загрузка всех битов?
В параллельном сдвиговом регистре каждый разряд имеет свой вход для данных, соединённый с отдельным триггером. При подаче тактового импульса все триггеры фиксируют поданное на их вход состояние одновременно. Это позволяет за один такт записать в регистр сразу весь набор битов, что отличается от последовательной загрузки, где данные поступают по одному.
Можно ли использовать параллельный сдвиговый регистр для временного хранения данных между двумя устройствами?
Да, это одна из распространённых задач. Регистр может быстро принять данные от источника в параллельном виде, удерживать их некоторое время и затем передать в другое устройство, которое считывает информацию либо параллельно, либо в виде последовательного потока. Такой подход часто применяется, когда устройства работают с разной скоростью и требуется буферизация.
