Плата балансировки обеспечивает выравнивание напряжения между элементами литий-ионных аккумуляторов формата 18650, предотвращая перезаряд и переразряд отдельных ячеек. Это особенно важно при сборке аккумуляторных батарей из нескольких последовательно соединённых элементов, где различия в ёмкости или внутреннем сопротивлении могут привести к преждевременному выходу из строя всего блока.
Перед подключением необходимо определить количество ячеек в сборке и выбрать плату балансировки, рассчитанную на соответствующее число каналов. Например, для батареи 4S требуется плата на 4 канала с рабочим напряжением 14,8 В. Также следует учитывать допустимый рабочий ток, чтобы устройство могло выдерживать нагрузку аккумулятора без перегрева.
Для корректного подключения каждая клемма платы должна быть соединена с соответствующим контактом батареи: общий минус с отрицательной клеммой всей сборки, а остальные провода – с точками соединения между элементами. Нарушение порядка подключения может привести к повреждению платы или аккумуляторов, поэтому рекомендуется проверять схему перед подачей питания.
Применение платы балансировки не исключает необходимости контроля состояния батареи. Даже при автоматическом выравнивании напряжений полезно периодически измерять параметры каждой ячейки мультиметром, чтобы вовремя выявить элементы с падением ёмкости или ростом внутреннего сопротивления.
Выбор типа платы балансировки под количество ячеек
Количество ячеек в аккумуляторном блоке определяет номинальное напряжение и тип необходимой платы балансировки. Для конфигураций от 2S до 4S обычно применяются платы с рабочим диапазоном 8,4–16,8 В и током балансировки 30–60 мА, чего достаточно для бытовых сборок и портативных устройств. При увеличении числа ячеек до 6S и более требуется оборудование, рассчитанное на напряжение до 25,2 В и выше, с усиленной схемой рассеивания избыточного заряда.
Для литий-ионных элементов 18650, используемых в высокотоковых сборках, предпочтительны платы с активным балансом, которые перераспределяют заряд между ячейками, сокращая время уравнивания. Если блок состоит из большого количества ячеек, пассивные платы с током ниже 50 мА могут не успевать выравнивать напряжение при быстрой зарядке. В таких случаях выбирают платы с током балансировки 100–200 мА или выше, чтобы снизить риск перезаряда отдельных элементов.
Маркировка платы указывает поддерживаемое количество ячеек, например, «3S» или «7S». Выбор модели с запасом по количеству ячеек нецелесообразен – подключение к меньшему числу элементов приведет к неправильной работе. Для нестандартных конфигураций подбирают платы с возможностью настройки числа каналов либо модульные системы, где каждая плата обслуживает строго определённое количество ячеек.
Подготовка аккумуляторов 18650 перед подключением
Перед установкой элементов необходимо убедиться, что их номинальное напряжение совпадает. Для литий-ионных 18650 безопасным считается диапазон 3,6–3,7 В. Измерение выполняется цифровым мультиметром с точностью не хуже ±0,01 В. Разница между ячейками не должна превышать 0,02–0,05 В, иначе потребуется предварительная балансировка.
Аккумуляторы должны быть одного производителя, серии и емкости, чтобы исключить неравномерный износ. Использование элементов с разным количеством циклов заряда-разряда приводит к преждевременному выходу батареи из строя. При сомнениях в состоянии ячейки проводится тест на реальную емкость с помощью зарядно-тестового устройства, фиксирующего ток и время разряда.
Осмотрите корпус на наличие вздутий, трещин, следов перегрева или коррозии на контактных площадках. Любой физический дефект является причиной для замены элемента. Перед подключением контакты очищаются изопропиловым спиртом для снижения переходного сопротивления и исключения локального нагрева при работе.
После проверки каждая ячейка должна быть полностью заряжена до 4,20 В или разряжена до одинакового уровня в зависимости от методики сборки. Это обеспечит корректную работу платы балансировки и предотвратит резкий токовый дисбаланс при первом включении.
- B1, B2, B3 и т.д. – промежуточные точки подключения между ячейками. Номер соответствует номеру перехода от одной ячейки к следующей по цепи.
- P- – минус выхода нагрузки и зарядного устройства (если он выделен отдельно от B-).
- P+ – плюс выхода нагрузки и зарядного устройства, как правило, совпадает с B+.
Если маркировка отсутствует или стерта, следует воспользоваться мультиметром и прозвонить дорожки платы, определяя общие и промежуточные контакты. Для многосекционных сборок (3S, 4S и более) важно соблюдать порядок подключения от B- к B+, двигаясь последовательно через все ячейки. Подключение проводов в обратном порядке недопустимо.

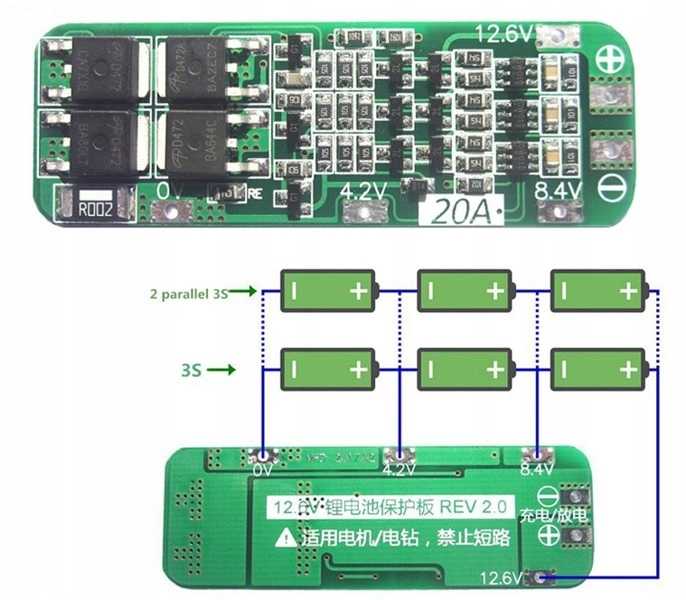

Схема подключения платы к сборке аккумуляторов
Монтаж начинают с подключения основного отрицательного провода B- к общему минусу батарейного блока. Затем последовательно подключают провода промежуточных каналов, начиная от ближайшей к B- ячейки, строго соблюдая нумерацию контактов платы. Завершающим этапом подсоединяют провод B+ к общему плюсу сборки. Несоблюдение порядка может привести к повреждению платы.

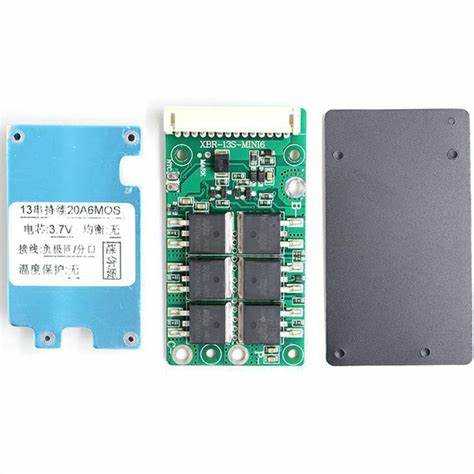

Пайка проводов и проверка контактов мультиметром
После проверки всех линий необходимо зафиксировать провода термоусадкой или каплей термоклея, чтобы исключить обрыв при вибрациях или механической нагрузке.
Тестирование работы платы балансировки на сборке
Для проверки правильной работы платы балансировки необходимо измерить напряжение на каждой ячейке и убедиться, что плата корректно выравнивает уровни заряда. Первым этапом подключают мультиметр к контактам каждой банки в сборке 18650, записывая индивидуальные значения напряжения.
Далее, подключенную плату балансировки питают от источника с напряжением, близким к полной зарядке аккумуляторной сборки (около 4.2 В на ячейку). В процессе теста измеряют падение напряжения на резисторах платы балансировки, которые должны активно рассеивать избыточный заряд с наиболее заряженных ячеек.
Если плата работает корректно, напряжения на банках через несколько часов балансировки выровняются в пределах 0.01–0.02 В. Для контроля эффективности измерения повторяют несколько раз в разные моменты заряда. Заметное отличие более 0.05 В указывает на неисправность или неправильное подключение.
Следует проверить температуру платы и проводов во время работы. Локальное сильное нагревание элементов балансира сигнализирует о перегрузке или коротком замыкании в цепи. Допустимая температура компонентов не должна превышать 50–60 °C в условиях стандартного заряда.
В таблице ниже приведен пример результатов измерений для 4-баночной сборки 18650 с подключенной платой балансировки после 2 часов работы при зарядке 4.2 В/ячейка:
| Ячейка | Напряжение до балансировки, В | Напряжение после балансировки, В | Температура платы, °C |
|---|---|---|---|
| 1 | 4.18 | 4.16 | 45 |
| 2 | 4.21 | 4.17 | 45 |
| 3 | 4.22 | 4.18 | 46 |
| 4 | 4.20 | 4.17 | 46 |
Подобная проверка необходима после каждого этапа сборки и при смене платы балансировки. Регулярный контроль предотвращает дисбаланс, продлевает ресурс аккумуляторов и обеспечивает безопасность эксплуатации.

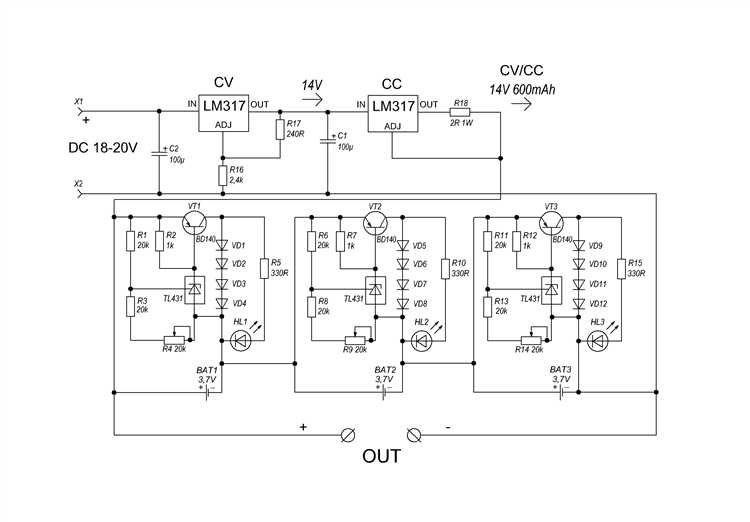

Обслуживание и замена платы балансировки при неисправности
Рекомендуется выполнять следующие действия для обслуживания:
- Визуальный осмотр платы на наличие трещин, следов перегрева, потемнений и повреждений пайки.
- Проверка контактов и проводников мультиметром на отсутствие обрывов и коротких замыканий.
- Контроль температуры элементов платы при работе под нагрузкой с помощью термодатчика или инфракрасного термометра.
При выявлении неисправности следует выполнить замену платы. Процедура замены включает следующие шаги:
- Полное отключение аккумуляторного блока от нагрузки и зарядного устройства.
- Демонтаж неисправной платы, аккуратное удаление пайки и отсоединение всех соединительных проводов.
- Осмотр точек пайки на предмет повреждений и очистка их от остатков припоя и флюса.
- Установка новой платы балансировки с точным соблюдением полярности и последовательности подключений ячеек.
Для продления срока службы платы балансировки следует избегать перегрузок и перегрева, использовать стабилизированные источники питания и контролировать параметры заряда аккумуляторов.
Вопрос-ответ:
Как определить правильное количество ячеек аккумуляторов 18650 для подключения к плате балансировки?
Количество ячеек аккумуляторов 18650 должно соответствовать спецификации платы балансировки. Обычно на самой плате указано, на сколько ячеек она рассчитана (например, 3S — три последовательно соединённых ячейки). Если собрать батарею с другим числом ячеек, плата не сможет корректно балансировать и может повредиться. Поэтому перед подключением необходимо сверить количество ячеек с техническими данными платы.
Какие ошибки чаще всего возникают при пайке проводов к плате балансировки и как их избежать?
Основные ошибки — это неправильное подключение выводов, холодные пайки и повреждение изоляции. Чтобы избежать проблем, нужно аккуратно определить маркировку каждого провода, использовать качественный паяльник с тонким жалом, тщательно прогревать контакт и не перегревать платы и проводов. После пайки рекомендуется проверить соединения мультиметром, чтобы исключить обрывы и короткие замыкания.
Можно ли использовать одну плату балансировки для аккумуляторной сборки с разной ёмкостью ячеек 18650?
Использование платы балансировки для сборки с ячейками разной ёмкости не рекомендуется. Разные ёмкости приводят к неравномерному заряду и разряду, что усложняет балансировку и увеличивает риск повреждения батареи. Для оптимальной работы стоит подбирать ячейки с максимально близкими характеристиками и равной степенью износа.
Какие признаки указывают на неисправность платы балансировки в сборке аккумуляторов 18650?
Если плата балансировки не работает, можно заметить несоответствие напряжений на отдельных ячейках, перегрев элементов, сокращение времени работы батареи или постоянное отключение устройства. Иногда индикаторы платы не загораются или мигают с ошибками. В таких случаях полезно измерить напряжение каждой ячейки и проверить проводку, а при необходимости — заменить плату.
Как правильно тестировать работу платы балансировки после подключения к сборке аккумуляторов 18650?
Тестирование начинается с проверки напряжения на каждой ячейке с помощью мультиметра, чтобы убедиться в правильности подключения. Далее батарею следует зарядить под контролем — плата должна уравнивать напряжения на ячейках, снижая разницу между ними. Можно наблюдать за индикаторами или использовать диагностическое оборудование, если оно есть. Важно также проверить, что плата не перегревается и не вызывает коротких замыканий.
