В модели BMW E60 аккумулятор установлен не в подкапотном пространстве, а в багажнике, с правой стороны под обшивкой. Такое расположение снижает нагрузку на переднюю ось и улучшает развесовку по массе. Доступ к аккумулятору осуществляется через лючок в боковой панели, за которым скрыт фиксатор обшивки и сама батарея.
Для снятия обшивки потребуется крестовая отвертка или пластиковый съёмник. После демонтажа панели открывается доступ к клеммам, креплениям и вентиляционной трубке аккумулятора. Все соединения необходимо отсоединять в определённой последовательности – сначала минус, затем плюс – чтобы избежать короткого замыкания.
Тип аккумулятора, установленного с завода, – AGM с ёмкостью от 90 до 110 А·ч, в зависимости от комплектации. При замене важно соблюдать спецификации: габариты (примерно 354×175×190 мм), расположение клемм и ёмкость. После установки новой батареи желательно выполнить регистрацию аккумулятора через диагностическое оборудование, чтобы система управления зарядом работала корректно.
Где находится аккумулятор в кузове BMW E60
На моделях BMW E60 аккумулятор расположен в багажном отделении, с правой стороны, под обшивкой. Его размещение не зависит от типа кузова (седан или универсал), но может незначительно отличаться по форме кожуха в зависимости от года выпуска и комплектации.
Чтобы получить доступ к аккумулятору, необходимо поднять коврик багажника и снять пластиковую крышку или панель, закреплённую на клипсах или винтах. Рядом с батареей обычно размещён блок предохранителей и силовые провода с распределительной колодкой. Крепление выполнено с использованием прижимной планки и болта, чаще всего под ключ на 10 мм.
Из-за размещения в багажнике аккумулятор защищён от температурных перепадов и попадания влаги с дороги. Однако доступ к нему требует демонтажа обивки, что может быть неудобно при срочной замене. При отключении питания следует учитывать необходимость повторной адаптации некоторых электронных блоков.
Как получить доступ к аккумулятору через багажник
В BMW E60 аккумулятор установлен в правой нише багажного отделения под декоративной крышкой. Для доступа потребуется открыть багажник и убрать ковровое покрытие в правом заднем углу. Оно крепится на липучках или пластиковых клипсах, которые можно аккуратно отщелкнуть руками или плоской пластиковой лопаткой.
Под покрытием находится пластиковая крышка аккумуляторного отсека. Её необходимо снять, приподняв за край и отведя в сторону. Под крышкой размещён сам аккумулятор, силовые клеммы и предохранительный блок.
Перед выполнением любых работ важно отключить минусовую клемму. Она находится ближе к заднему сиденью. Используется ключ на 10 мм. Клемму следует отсоединить и зафиксировать в стороне, чтобы исключить случайный контакт.
Если необходимо демонтировать аккумулятор, ослабляется крепёжный прижим в передней части батареи. Он удерживает корпус в лотке и фиксируется болтом под головку на 13 мм. После его удаления аккумулятор можно аккуратно извлечь, соблюдая вертикальное положение и избегая наклона корпуса.
Установка производится в обратной последовательности. После подключения рекомендуется выполнить регистрацию нового аккумулятора в системе автомобиля с помощью диагностического оборудования, особенно если была произведена замена на батарею с другой ёмкостью.
Демонтаж защитной панели над аккумулятором
Защитная панель располагается в задней части багажного отсека, непосредственно над аккумуляторной батареей. Её снятие необходимо для проведения обслуживания или замены аккумулятора.
Для демонтажа панели потребуется крестовая отвёртка и, при необходимости, пластиковый съемник для крепежей. Важно работать аккуратно, чтобы не повредить пластиковые элементы и обивку багажника.
- Откройте багажник и уберите коврик, закрывающий нишу с аккумулятором.
- Найдите пластиковые клипсы, фиксирующие панель. Обычно их 2–4 штуки по периметру.
- С помощью отвёртки или съёмника аккуратно извлеките клипсы. Не используйте силу, чтобы избежать поломки фиксаторов.
- После снятия клипс аккуратно приподнимите панель и извлеките её из багажного отсека.
Если в конструкции панели предусмотрена шумоизоляционная прокладка или жгут проводов, убедитесь, что они отсоединены или освобождены перед снятием панели.

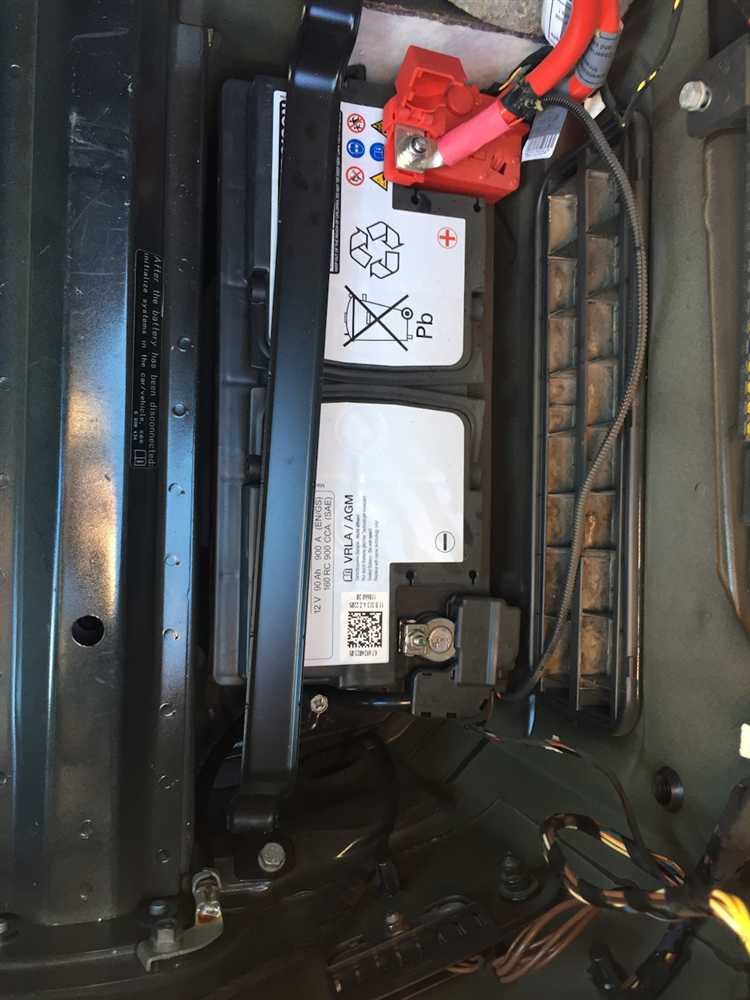

После демонтажа открывается полный доступ к аккумулятору, включая клеммы, вентиляционный шланг и крепёжный хомут. Это позволяет проводить диагностику, зарядку или замену батареи без помех.
Особенности крепления аккумулятора в отсеке

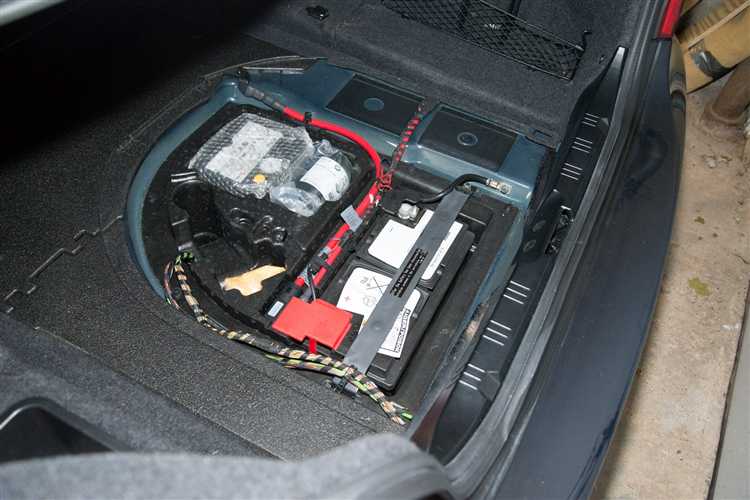

На BMW E60 аккумулятор установлен в правой части багажного отделения, в специальной нише под напольным покрытием. Его фиксация осуществляется с учетом массы и габаритов, так как неправильное крепление может привести к повреждению корпуса или электросистемы.
Крепление реализовано с помощью следующих элементов:
- Металлический прижимной кронштейн, который удерживает аккумулятор сверху и предотвращает его смещение при движении автомобиля.
- Два болта с шестигранной головкой, фиксирующие кронштейн к кузову. Они затягиваются с усилием около 20 Нм. Ослабление этих болтов может привести к вибрациям и повреждению клемм.
- Пластиковая направляющая у основания, которая ограничивает движение батареи в горизонтальной плоскости.
При установке нового аккумулятора важно:
- Точно установить батарею в нишу без перекосов.
- Совместить выступы аккумулятора с направляющими в основании отсека.
- Проверить целостность кронштейна и отсутствие коррозии в местах контакта с кузовом.
- Затянуть болты равномерно и без перекручивания резьбы.
После фиксации следует убедиться, что аккумулятор не двигается при ручном покачивании. Любой люфт указывает на неправильную установку или износ крепёжных элементов.
Как определить тип установленного аккумулятора
На BMW E60 аккумулятор расположен в правой части багажного отсека под декоративной крышкой. Чтобы определить его тип, сначала необходимо получить к нему доступ: снять защитную панель, отсоединить клеммы и внимательно осмотреть маркировку на корпусе.
На заводской аккумулятор обычно нанесена этикетка с указанием ёмкости (в ампер-часах), пускового тока (в амперах), типа корпуса, полярности и технологии изготовления (например, AGM или обычный свинцово-кислотный). AGM-аккумуляторы на BMW E60 встречаются чаще на модификациях с системой Start-Stop или большим количеством электропотребителей.
Если на корпусе отсутствует понятная маркировка, обратите внимание на форму верхней части: у AGM-корпусов отсутствуют съёмные пробки, крышка полностью герметична. Также AGM часто имеет чёрный матовый корпус, в отличие от блестящего пластика у стандартных аккумуляторов.
Дополнительно стоит сверить напряжение и параметры аккумулятора с техническими данными, прописанными в блоке управления. Для этого используется диагностическое оборудование (например, ISTA или INPA), позволяющее считать параметры, с которыми была произведена регистрация аккумулятора в системе автомобиля.
Подбор нового аккумулятора должен учитывать не только форму и размеры, но и тип технологии. Замена AGM на обычную батарею без перепрограммирования может вызвать ошибки в работе системы энергопитания. Если текущий тип батареи определить не удаётся, лучше свериться с VIN-кодом и оригинальной комплектацией автомобиля.
Проверка состояния клемм и проводки
Осмотрите клеммы аккумулятора на наличие коррозии, окислов и загрязнений. Металлическая поверхность должна быть чистой, без следов белого или зеленого налета. Для очистки используйте щетку с жесткой проволокой и раствор пищевой соды (1 столовая ложка на 100 мл воды). После очистки промойте клеммы чистой водой и тщательно высушите.
Обратите внимание на состояние проводки: изоляция должна быть целой, без трещин и потертостей. При обнаружении повреждений проводки замените или изолируйте поврежденный участок с помощью термоусадочной трубки или изоленты высокого качества.
Проверьте целостность наконечников проводов и их крепление к клеммам. Наконечники должны быть плотно обжаты, без признаков коррозии и деформации. В случае коррозии зачистите металл и обработайте контакт консервирующим спреем, например, с содержанием лития или силикона.
Рекомендуется периодически использовать контактные смазки на основе графита или специальных составов для аккумуляторов, чтобы предотвратить окисление и улучшить электропроводность.
При диагностике электрической системы замерьте напряжение на клеммах аккумулятора в состоянии покоя – показатель должен находиться в пределах 12,4–12,7 В. Значительно более низкие значения указывают на разряд аккумулятора или плохой контакт.
Для проверки проводки применяйте тестер (мультиметр) в режиме измерения сопротивления или целостности цепи. Высокое сопротивление или разрыв цепи указывает на необходимость ремонта или замены элементов.
Какие инструменты потребуются для замены аккумулятора
Для замены аккумулятора на BMW E60 понадобится набор ключей с головками на 10 мм и 13 мм для откручивания крепежа клемм и фиксирующих элементов аккумулятора.
Рекомендуется иметь рожковый ключ на 10 мм для работы с клеммами, чтобы избежать срыва гаек.
Для снятия защитной панели аккумулятора потребуется крестовая отвертка Phillips размер PH2.
Пластиковая лопатка или специальный съемник помогут аккуратно поддеть и снять пластиковые элементы без повреждений.
Для проверки состояния клемм полезен мультиметр с функцией измерения напряжения и сопротивления.
Если аккумулятор крепится прижимной планкой, может понадобиться торцевой ключ на 13 мм для откручивания болтов.
Обязательно использовать защитные перчатки и очки для безопасности при работе с аккумулятором.
Вопрос-ответ:
Где конкретно находится аккумулятор на BMW E60?
Аккумулятор расположен в багажном отделении, справа под обшивкой панели возле колесной арки. Для доступа к нему необходимо снять защитную панель и часть отделки, чтобы добраться до корпуса аккумулятора и клемм.
Какие сложности могут возникнуть при замене аккумулятора на BMW E60?
Основная сложность — ограниченное пространство и необходимость демонтажа защитных элементов в багажнике. Также стоит внимательно соблюдать порядок отключения клемм, чтобы не вызвать короткое замыкание или повреждение электроники автомобиля.
Как правильно определить тип аккумулятора, установленного на BMW E60?
На аккумуляторе есть маркировка с указанием модели, емкости и полярности клемм. Для BMW E60 часто используются AGM-аккумуляторы с характеристиками около 90-95 А·ч. При выборе замены лучше сверяться с официальными спецификациями и учитывать полярность и размеры корпуса.
Можно ли получить доступ к аккумулятору без снятия задних сидений в BMW E60?
Да, аккумулятор находится в багажнике, поэтому достаточно открыть багажное отделение и снять облицовку в правой части. Снимать задние сиденья не требуется, что облегчает замену или обслуживание аккумулятора.
Какие инструменты потребуются для замены аккумулятора на BMW E60?
Понадобятся гаечные ключи или трещотка с насадками на 10 мм для откручивания клемм и крепления аккумулятора, пластиковые лопатки для аккуратного снятия обшивки, а также перчатки и защитные очки для безопасности. Дополнительно можно использовать тестер для проверки напряжения и состояния аккумулятора перед установкой нового.
Где конкретно расположен аккумулятор на BMW E60, и почему производитель выбрал именно это место?
Аккумулятор на BMW E60 установлен в багажном отсеке, справа под облицовкой. Такое расположение обусловлено несколькими факторами. Во-первых, смещение аккумулятора в заднюю часть автомобиля помогает улучшить распределение веса, что положительно влияет на управляемость. Во-вторых, защита от воздействия высоких температур двигателя продлевает срок службы аккумулятора. Кроме того, размещение в багажнике облегчает доступ для обслуживания и замены, но требует демонтажа облицовочных панелей. В результате конструктивные решения обеспечивают надежную работу аккумулятора и удобство обслуживания.
