Что такое тумблер в электрике

Тумблер – это электрический переключатель, который управляет замыканием и размыканием цепи с помощью рычажного механизма. В отличие от кнопок, тумблер сохраняет свое положение до следующего переключения, что делает его удобным для длительного контроля электропитания.

Основная задача тумблера – обеспечивать надежное включение или отключение электрического тока, при этом конструкция обычно предусматривает два положения: «включено» и «выключено». В зависимости от модели, тумблеры могут быть рассчитаны на разные токи и напряжения, что влияет на область их применения.

Принцип работы базируется на перемещении контактов внутри корпуса, которые либо замыкают цепь, либо размыкают её. В бытовой технике, промышленности и электронике тумблеры обеспечивают простой и быстрый способ управления подачей электричества без сложных схем.

При выборе тумблера важно учитывать тип нагрузки, максимально допустимый ток и напряжение, а также условия эксплуатации, например, влажность или вибрацию. Правильный подбор гарантирует долговечность и безопасность работы устройства в составе электрической цепи.

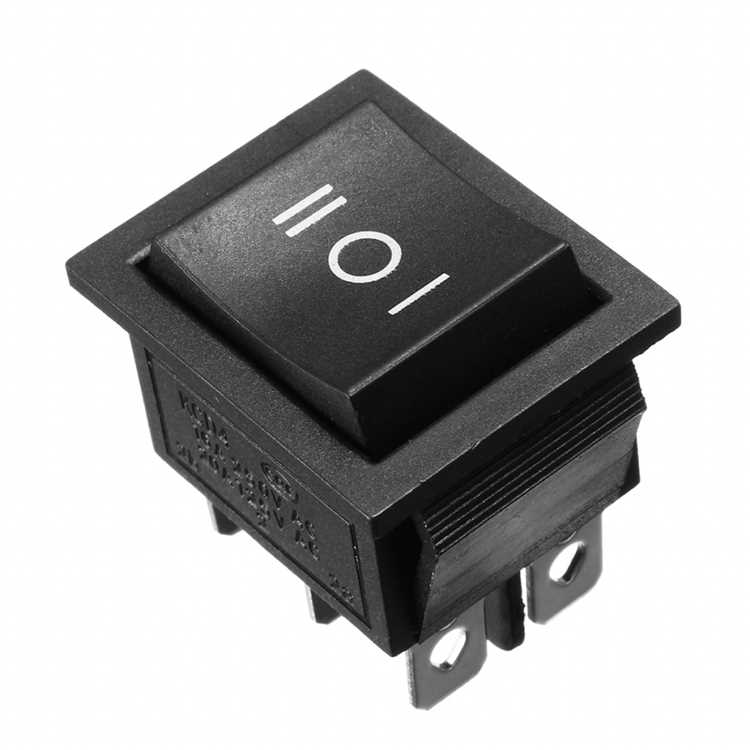

Устройство и конструкция тумблера

Тумблер состоит из корпуса, контактной системы и управляющего механизма. Корпус изготавливается из диэлектрического материала – пластика или бакелита – для изоляции и защиты внутренних элементов.

Внутри корпуса размещены металлические контакты, выполненные из меди или латуни с серебряным покрытием для повышения проводимости и стойкости к окислению. Контактная система включает подвижный контакт, связанный с рычажком или клавишей, и неподвижный контакт.

Управляющий механизм обычно представляет собой рычажок с фиксатором в двух положениях: включено и выключено. При переключении рычажка подвижный контакт замыкает или размыкает цепь, обеспечивая стабильный контакт без дребезга.

Механические элементы выполнены из стали или пружинной стали для сохранения упругости и долговечности. Пружина обеспечивает обратное действие и фиксирует положение переключателя.

В некоторых моделях применяются герметичные корпуса с резиновыми уплотнителями для защиты от влаги и пыли, что расширяет область применения тумблера в условиях повышенной влажности и пыли.

Рекомендуется выбирать тумблер с соответствующими техническими характеристиками по максимальному току и напряжению, учитывая материал контактов и тип корпуса, чтобы обеспечить надежность работы в конкретной электрической цепи.

Принцип работы тумблера в цепи

Внутри тумблера установлены неподвижные и подвижные контакты. Подвижный контакт под действием механизма смещается и прижимается к неподвижному, завершая цепь. Важна надёжность контактов – они должны обеспечивать минимальное сопротивление и исключать искрение при переключении.

Тумблеры могут быть одно- или многополюсными, что влияет на количество цепей, которые они управляют одновременно. Например, однополюсный тумблер включает одну нагрузку, а двухполюсный – разрывает два провода одновременно.

Для повышения безопасности и долговечности часто применяются тумблеры с фиксацией положения, предотвращающей случайное переключение. В цепях с большими токами используют усиленные контакты с покрытием из серебра или другого устойчивого материала.

При монтаже важно учитывать номинальный ток и напряжение тумблера, чтобы избежать перегрева и выхода из строя. Правильный выбор и подключение тумблера обеспечивает стабильную работу электросистемы и удобство управления.

Типы тумблеров и их применение

Тумблеры классифицируются по конструкции, числу контактов и способу переключения. Это определяет их области использования в электрических цепях.

• Однополюсный однопозиционный (SPST) – самый простой тип, имеет один вход и один выход. Используется для включения и отключения одной цепи, например, в бытовых приборах или освещении.
• Однополюсный двухпозиционный (SPDT) содержит один вход и два выхода, позволяет переключать цепь между двумя вариантами. Применяется для выбора режимов работы устройств или переключения сигналов.
• Двухполюсный двухпозиционный (DPST) обеспечивает одновременное включение/выключение двух независимых цепей. Используется в цепях с двойным питанием или для разделения нагрузки.
• Двухполюсный трехпозиционный (DPDT) позволяет переключать две цепи между двумя наборами контактов, фактически заменяя реле в простых схемах. Часто применяется в управлениях двигателями, например, для изменения направления вращения.

По способу монтажа тумблеры бывают:

• Панельные – монтируются на лицевой панели оборудования, удобны для частого переключения и визуального контроля.
• Платные (PCB) – предназначены для установки непосредственно на печатные платы, применяются в компактных электронных устройствах.
• Настенные – используются в бытовой электрике, например, для включения света или вентиляции.

Важным параметром является ток и напряжение коммутации, поэтому выбор тумблера должен соответствовать нагрузке цепи, чтобы избежать быстрого износа контактов.

Также существуют тумблеры с фиксацией и без фиксации (моментальные). Моментальные применяют в управляющих цепях для подачи кратковременных сигналов, например, в кнопках запуска.

Особенности подключения тумблера в цепь

При подключении тумблера важно учитывать его тип и количество контактов. Однополюсный тумблер имеет два контакта: один входной и один выходной, его подключают последовательно с нагрузкой для разрыва или замыкания цепи.

Для двухполюсных и трехпозиционных тумблеров схема сложнее – каждый контакт должен быть подключён согласно функциональному назначению. Например, переключатель с двумя положениями переключает цепь между двумя нагрузками, а трехпозиционный может иметь дополнительное нейтральное состояние.

В цепях с постоянным током (DC) нужно учитывать полярность: многие тумблеры рассчитаны на определённое направление тока. Неправильное подключение может привести к снижению срока службы устройства.

Подключение всегда выполняют после отключения питания и с применением надёжных соединений – пайка или клеммные зажимы обеспечивают стабильный контакт и уменьшают риск искрения.

При монтаже тумблера стоит учитывать номинальные параметры: максимальный ток и напряжение, чтобы избежать перегрузок и повреждений. Использование защитных элементов, например предохранителей, повышает безопасность.

Если тумблер применяется в цепи с электромагнитными нагрузками (реле, моторы), рекомендуется установка подавляющих элементов (RC-фильтры или диоды), чтобы снизить коммутационные перенапряжения и защитить контакты.

Проверка работоспособности тумблера

Для проверки состояния тумблера используют мультиметр в режиме измерения сопротивления или прозвонки. Перед проверкой необходимо обесточить цепь и отсоединить тумблер от остального оборудования.

При замкнутом положении тумблера сопротивление между его контактами должно стремиться к нулю, обычно менее 1 Ом. Если прибор показывает разрыв цепи или сопротивление значительно выше, это свидетельствует о неисправности, например, о загрязнении или повреждении контактов.

В разомкнутом положении сопротивление между контактами должно быть бесконечно большим (мультиметр покажет «обрыв»). Если есть небольшой ток, вероятна внутренняя неисправность или закоксовывание механизма.

При проверке на включённом устройстве можно использовать индикаторную отвертку или тестер напряжения, чтобы убедиться, что тумблер правильно переключает цепь.

Если тумблер с несколькими положениями или полюсами, проверку проводят по каждому контакту отдельно, учитывая схему подключения.

Периодическая проверка тумблера снижает риск сбоев в работе цепи и помогает выявить износ или окисление контактов до полного выхода из строя.

Безопасность при использовании тумблера

Тумблер должен соответствовать номиналам напряжения и тока, указанным в технической документации. Перегрузка приводит к перегреву контактов и может вызвать возгорание.

Перед установкой необходимо отключить питание и проверить отсутствие напряжения мультиметром. Монтаж проводят с использованием изолированных инструментов и средств защиты.

Контакты тумблера должны быть чистыми и не окисленными, чтобы обеспечить надежный контакт и снизить риск искрения.

Расположение тумблера в цепи должно исключать возможность случайного замыкания или механических повреждений. Для этого рекомендуется использовать защитные кожухи и корпуса.

Регулярный осмотр и тестирование состояния тумблера помогают своевременно выявить износ или дефекты. При обнаружении искрений, плавления или повреждений контактов тумблер подлежит замене.

Вопрос-ответ:

Что такое тумблер и для чего он применяется в электрических цепях?

Тумблер — это переключатель, который вручную изменяет состояние цепи, разрывая или замыкая электрический контакт. Его используют для управления подачей электричества на устройства или отдельные участки схемы, позволяя включать и выключать ток.

Как устроен тумблер и какие основные элементы входят в его конструкцию?

Внутри тумблера находятся подвижный контакт и неподвижный контакт, которые соединяются или разъединяются при переключении рычага или кнопки. Корпус защищает эти элементы от внешних воздействий и обеспечивает безопасность при эксплуатации.

Какие типы тумблеров существуют и в чем их различия?

Тумблеры бывают одно- и многопозиционные, с одним или несколькими контактами. Например, есть однополюсные однопозиционные, которые просто включают или выключают цепь, а есть многополюсные с несколькими группами контактов, позволяющие переключать сложные схемы.

Какие параметры следует учитывать при выборе тумблера для конкретной электрической цепи?

Важно обратить внимание на номинальное напряжение и ток, которые тумблер способен безопасно пропускать. Также учитывают тип нагрузки (индуктивная, резистивная), условия эксплуатации (температура, влажность), способ монтажа и размер корпуса.

Как проверить работоспособность тумблера в электрической цепи?

Для проверки используют мультиметр в режиме прозвонки или измерения сопротивления. При переключении тумблера контакты должны замыкаться и размыкаться, что будет видно по изменению показаний прибора. Кроме того, проверяют отсутствие механических повреждений и надежность фиксации рычага.
