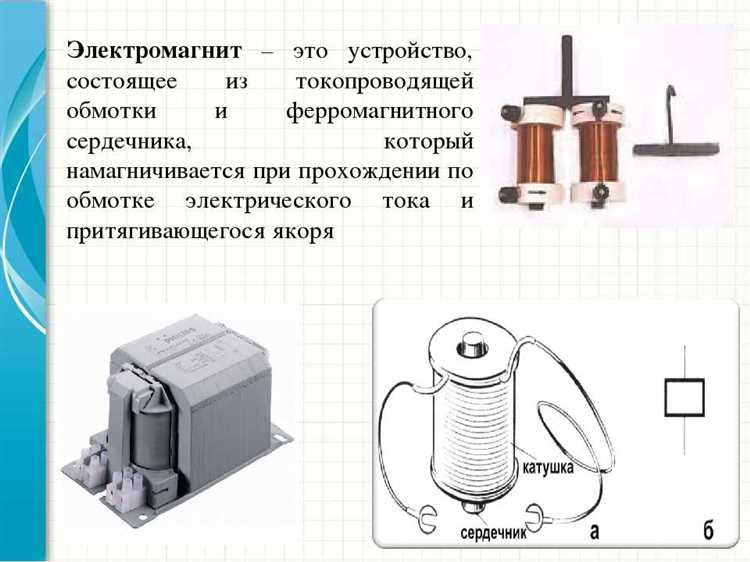

Из чего можно изготовить сердечник электромагнита

Выбор материала для сердечника электромагнита напрямую влияет на его магнитные характеристики, эффективность и рабочие параметры. Ключевыми характеристиками материала являются магнитная проницаемость, насыщение и потери на вихревые токи. Для повышения индукции и снижения потерь предпочтительны ферромагнитные сплавы с высокой магнитной проницаемостью и низкой коэрцитивной силой.

Часто применяются трансформаторные и электротехнические стали с ориентированной зернистостью, обладающие низким уровнем гистерезиса и минимальными вихревыми токами благодаря изолирующему лакокрасочному покрытию. Для высокочастотных применений используют порошковые ферриты, обеспечивающие низкие потери, хотя и с меньшей магнитной проницаемостью.

При выборе материала важно учитывать температурные характеристики и механическую прочность, поскольку рабочие условия электромагнита могут включать значительные тепловые нагрузки и вибрации. Рекомендуется ориентироваться на материалы с температурой Кюри, превышающей рабочий диапазон, чтобы избежать снижения магнитных свойств.

Выбор ферромагнитных сплавов для сердечника

Ферромагнитные сплавы для сердечников электромагнитов выбираются исходя из их магнитных свойств, уровня потерь на гистерезис и вихревые токи, а также механической обрабатываемости и стойкости к нагреву.

Основные параметры, определяющие качество сплава:

• Максимальная магнитная проницаемость (μmax): Чем выше, тем сильнее намагничивание при меньшем напряжении.
• Насыщение магнитной индукции (Вс): Для усиления магнитного поля важно выбирать сплавы с высоким значением Вс, обычно от 1,2 Тл и выше.
• Потери на гистерезис: Низкие потери уменьшают нагрев сердечника и повышают энергоэффективность.
• Удельные потери от вихревых токов: Минимизация достигается использованием тонких пластин или порошковых материалов с электрическим изолирующим покрытием.

Рекомендуемые ферромагнитные сплавы:

1. Кремнистая сталь (3-4% Si): Оптимальный баланс магнитных свойств и стоимости. Используется в виде пластин толщиной 0,3–0,5 мм для снижения вихревых токов.
2. Сплавы на основе никеля (пермаллой, константан): Обеспечивают высокую магнитную проницаемость и низкие потери, применяются в точных электромагнитах и трансформаторах.
3. Ферриты: Керамические ферромагнитные материалы с высокой электрической сопротивляемостью, снижающей вихревые токи. Часто применяются при высоких частотах.
4. Аморфные металлические сплавы: Обеспечивают минимальные потери и высокую магнитную индукцию, однако требуют специализированного производства и дорогостоящи.

При выборе сплава необходимо учитывать рабочую частоту электромагнита. Для низких частот предпочтительнее кремнистая сталь или аморфные сплавы. При частотах выше 1 кГц лучше применять ферриты или порошковые материалы с высоким сопротивлением.

Для уменьшения вихревых токов сердечники изготавливают из тонких изолированных пластин или порошковых материалов с электрослойной изоляцией. Толщина пластин варьируется от 0,2 до 0,5 мм в зависимости от частоты и мощности устройства.

Выбор ферромагнитного сплава влияет на эффективность, габариты и долговечность электромагнита. Приоритет стоит отдавать материалам с высоким насыщением индукции и низкими потерями при конкретных условиях эксплуатации.

Особенности использования кремнистой электротехнической стали

Кремнистая электротехническая сталь содержит от 2% до 4% кремния, что значительно снижает потери на вихревые токи в сердечниках электромагнитов. Этот материал характеризуется высокой магнитной проницаемостью и низким уровнем гистерезиса, что обеспечивает эффективное преобразование магнитной энергии при переменном магнитном поле.

Для изготовления сердечников рекомендуется использовать листы толщиной от 0,3 до 0,5 мм, поскольку уменьшение толщины снижает потери на вихревые токи, но повышает технологические затраты. Оптимальная ориентация кристаллитов в листах (ориентированная сталь) позволяет достичь максимальной магнитной индукции до 1,9 Тл, что важно для электромагнитов с высокой нагрузкой.

При сборке сердечников из кремнистой стали важно избегать механических повреждений поверхности, так как повреждения нарушают изоляционный слой, увеличивая токи потерь и нагрев. Для снижения магнитных потерь рекомендуется использовать изоляционные покрытия на основе оксидных пленок, которые наносятся на листы перед сборкой.

Кремнистая сталь демонстрирует стабильные характеристики при рабочих температурах до 120 °C, что позволяет использовать ее в электромагнитах с умеренным нагревом. Для высокотемпературных применений необходимо выбирать марки с повышенной термостойкостью и учитывать возможность деградации магнитных свойств.

Сварка и пайка листов кремнистой стали затруднены из-за хрупкости материала и риска ухудшения магнитных свойств. Предпочтительнее применять механические крепления или специальные клеевые соединения с электрической изоляцией, чтобы сохранить магнитную однородность и минимизировать токи потерь.

В условиях высокочастотного магнитного поля кремнистая сталь превосходит традиционные низкоуглеродистые стали, благодаря сниженным потерям и меньшему нагреву, что продлевает срок службы электромагнитов и повышает их энергоэффективность.

Преимущества и недостатки мягкого железа в сердечниках

Мягкое железо обладает высокой магнитной проницаемостью (до 5000–7000), что обеспечивает эффективное создание и усиление магнитного поля в электромагнитных сердечниках. Низкие значения коэрцитивной силы (около 1–5 А/м) способствуют быстрому намагничиванию и размагничиванию, что снижает гистерезисные потери при переменных магнитных полях.

Кроме того, мягкое железо отличается хорошей механической обрабатываемостью, что упрощает изготовление деталей с точными геометрическими размерами. Этот материал также сравнительно дешев и доступен, что делает его экономически выгодным для массового производства электромагнитных сердечников.

Однако мягкое железо имеет значительные недостатки, связанные с его высокой электропроводностью. В результате в сердечниках возникают вихревые токи при изменении магнитного поля, что приводит к дополнительным энергопотерям и нагреву. Для уменьшения этих потерь необходимо применять слоистую конструкцию или изоляционные покрытия, что увеличивает стоимость и технологическую сложность.

Еще одним ограничением является склонность мягкого железа к коррозии, особенно при воздействии влаги и кислорода. Для защиты сердечников требуется дополнительная антикоррозионная обработка, например, покрытие лаком или оксидирование.

В целом, мягкое железо целесообразно применять в электромагнитах с низкочастотными режимами работы, где вихревые токи минимальны, а также в случаях, когда важна экономичность и простота изготовления. Для высокочастотных приложений предпочтительнее использовать специальные электротехнические стали с изоляционными слоями.

Применение порошковых магнитных материалов в сердечниках

Порошковые сердечники состоят из ферромагнитных частиц размером от 10 до 100 микрон, покрытых диэлектрическим слоем. Это обеспечивает значительное снижение потерь на вихревые токи, что особенно важно в индуктивных устройствах, работающих в диапазоне частот выше 10 кГц.

Наиболее часто используемые порошковые материалы включают ферриты, металлические сплавы на основе железа, а также аморфные и нанокристаллические сплавы. Ферриты характеризуются высокой электросопротивляемостью (10⁶–10⁸ Ом·см), но сравнительно низкой магнитной насыщаемостью (до 0,5 Тл), что ограничивает их применение при больших магнитных потоках.

Порошковые металлические сердечники, например, на основе сплавов железа и кремния с изолирующим покрытием, обеспечивают насыщенность свыше 1,2 Тл и эксплуатацию при температурах до 150 °C, но требуют тщательного контроля толщины изоляционного слоя для сохранения высокой удельной сопротивляемости и минимизации потерь.

Аморфные и нанокристаллические порошки позволяют сочетать высокую магнитную проницаемость с низкими потерями на вихревые токи, что делает их предпочтительными для высокочастотных трансформаторов и индукторов. При использовании таких материалов рекомендуется соблюдение условий прессования и последующего отжига для оптимизации магнитных свойств и уменьшения внутренних напряжений.

Важным технологическим аспектом является формование порошковых сердечников под прессом с плотностью 6–7 г/см³, обеспечивающей необходимую механическую прочность и минимальные воздушные зазоры между частицами. Дополнительное нанесение эпоксидных или силиконовых связующих увеличивает стойкость к вибрациям и воздействию окружающей среды.

Резюмируя, порошковые магнитные материалы целесообразно использовать в электромагнитных сердечниках, работающих на частотах от десятков кГц и выше, где критична минимизация потерь и устойчивость к температурным и механическим нагрузкам. Выбор конкретного типа порошка зависит от требуемой магнитной насыщаемости, частотного диапазона и условий эксплуатации.

Влияние толщины и качества листов на свойства сердечника

Толщина листов электротехнической стали напрямую влияет на величину вихревых токов в сердечнике. Листы толщиной от 0,23 мм до 0,35 мм считаются оптимальными для снижения потерь на вихревые токи, что повышает эффективность электромагнита. Более толстые листы, например 0,5 мм и выше, увеличивают потери и снижают индукцию за счет роста внутреннего нагрева.

Качество листового материала определяется степенью его легирования и технологией производства. Листы с низким содержанием примесей, высокой степенью очистки и однородной кристаллической структурой обеспечивают стабильные магнитные свойства и минимальные потери на гистерезис.

Поверхностная изоляция листов, выполненная с помощью оксидных покрытий или лака, играет критическую роль в снижении токов Фуко. Неравномерное или повреждённое покрытие приводит к увеличению потерь и снижению срока службы сердечника.

Рекомендованное качество листов для мощных электромагнитов – специализированные электротехнические стали с толщиной 0,27–0,30 мм и покрытием на основе оксидов кремния. При необходимости минимизации потерь в высокочастотных приложениях используются более тонкие листы до 0,23 мм.

Контроль толщины и качества листов на производстве включает лазерное измерение толщины с точностью до ±1 мкм и анализ химического состава. Низкокачественные листы с микротрещинами или неоднородностями ухудшают магнитные характеристики, увеличивают шум и тепловыделение.

Требования к изоляции и обработке материала сердечника

Для обеспечения минимальных потерь на вихревые токи сердечник электромагнита должен быть изготовлен из листовой электротехнической стали с обязательным покрытием изоляционным слоем толщиной не менее 3–5 мкм. Изоляция должна выдерживать рабочее напряжение не ниже 500 В и обладать термостойкостью не менее 120 °C для предотвращения разрушения при нагреве.

Толщина листов выбирается с учетом частоты магнитного поля: для частот до 400 Гц оптимальна толщина 0,35 мм, при более высоких частотах – 0,23 мм или меньше. Перед сборкой листы необходимо обезжирить и очистить от окалины, а затем покрыть оксидной или лаковой изоляцией, что снижает токи Фуко и повышает магнитные характеристики.

Сборка сердечника должна исключать механические повреждения изоляции: соединения листов выполняются точечной сваркой с минимальным нагревом, либо механическим креплением с изоляционными прокладками. Использование клеевых изоляционных составов допускается при температуре эксплуатации не выше 100 °C и требует равномерного нанесения слоем 10–15 мкм.

Обработка поверхности сердечника после сборки не должна нарушать изоляционный слой. Допускается легкое шлифование с последующим восстановлением покрытия. Категорически запрещено применять химическую или механическую обработку, вызывающую повреждения изоляции, что ведет к увеличению потерь и перегреву.

Для порошковых сердечников обязательна изоляция отдельных частиц специальными оксидными или полимерными пленками толщиной 1–3 мкм, что обеспечивает разрыв вихревых токов и повышает стабильность магнитных параметров при высоких частотах.

Вопрос-ответ:

Какие свойства материала сердечника влияют на эффективность электромагнита?

Для сердечника важны высокая магнитная проницаемость и низкие потери на гистерезис и вихревые токи. Эти характеристики обеспечивают сильное и стабильное магнитное поле при минимальном нагреве и энергопотерях. Материал должен обладать хорошей обрабатываемостью и устойчивостью к механическим нагрузкам, чтобы сохранять форму и свойства в процессе эксплуатации.

Почему часто используют кремнистую электротехническую сталь для сердечников?

Кремнистая сталь содержит добавки кремния, которые повышают её электрическое сопротивление, что снижает вихревые токи в сердечнике. Это позволяет уменьшить потери энергии и нагрев. Кроме того, такая сталь обладает хорошей магнитной проницаемостью и механической прочностью, что делает её универсальным выбором для электромагнитных устройств.

Можно ли использовать мягкое железо вместо специальных сплавов для изготовления сердечника?

Мягкое железо характеризуется высокой магнитной проницаемостью и низкими потерями на гистерезис, что делает его привлекательным материалом. Однако у него ниже электрическое сопротивление, из-за чего в сердечнике образуются значительные вихревые токи и, как следствие, потери энергии. В некоторых случаях его применяют при невысоких частотах или если простота и стоимость важнее эффективности.

Как влияет толщина листов стали на характеристики сердечника?

Толщина листов определяет величину вихревых токов: чем тоньше листы, тем меньше потери за счёт этих токов. При использовании толстых листов увеличиваются потери и нагрев сердечника, что снижает КПД электромагнита. Обычно применяют электротехническую сталь толщиной от 0,3 до 0,5 мм для оптимального баланса между прочностью и электрическими характеристиками.

Какие методы обработки сердечника применяют для повышения его рабочих характеристик?

После изготовления сердечник часто подвергают термической обработке для снижения внутренних напряжений и улучшения магнитных свойств. Также важна изоляция листов друг от друга специальными покрытиями или лаками, чтобы уменьшить вихревые токи между ними. Шлифовка и точная подгонка деталей обеспечивают плотный контакт и минимальные воздушные зазоры, что повышает магнитную проницаемость и эффективность работы электромагнита.
