Компрессор – это основной элемент холодильного агрегата, отвечающий за циркуляцию хладагента в системе. Его задача – сжимать парообразный хладагент и создавать необходимое давление для его последующей конденсации в теплообменнике. Типичный компрессор бытового холодильника представляет собой герметично запаянный металлический корпус, внутри которого расположены мотор, кривошипно-шатунный механизм и компрессионная камера.
Наиболее распространённая конструкция – это поршневой одноцилиндровый компрессор с вертикальной ориентацией двигателя. Внутри корпуса установлен роторный электродвигатель, вал которого соединён с поршнем через шатун. При вращении вала поршень совершает возвратно-поступательные движения, обеспечивая сжатие паров хладагента. Смазка деталей осуществляется разбрызгиванием масла, которое хранится в нижней части корпуса (масляная ванна).
Ключевыми компонентами являются: электродвигатель, поршень, шатун, впускной и выпускной клапаны, система смазки, а также вводные клеммы и тепловая защита. Эффективность работы компрессора напрямую зависит от состояния клапанов, герметичности и уровня масла.
При выборе или замене компрессора важно учитывать такие параметры, как производительность (л/мин), тип используемого хладагента (например, R134a, R600a), мощность двигателя и тип запуска (прямой или с пусковым реле). Несоответствие этих характеристик может привести к снижению энергоэффективности или выходу из строя всей холодильной системы.

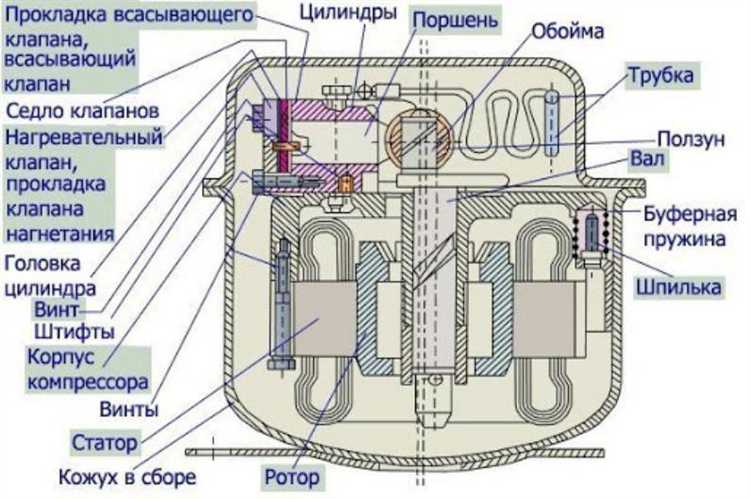

Из каких деталей состоит герметичный компрессор
Герметичный компрессор холодильника представляет собой сварной металлический корпус, внутри которого размещены все основные узлы. Герметичность обеспечивает защиту от утечек хладагента и попадания влаги внутрь системы. Основу конструкции составляет электрический двигатель, жестко соединённый с кривошипно-шатунным механизмом.
Ротор электродвигателя закреплён на общем валу с кривошипом. Статор установлен на внутренней поверхности корпуса и окружён обмотками, через которые подаётся питание. При вращении ротора шатун передаёт движение поршню, установленному внутри цилиндра. Именно он обеспечивает сжатие хладагента.
Клапанная система включает в себя нагнетательные и всасывающие клапаны, встроенные в пластину головки цилиндра. Они обеспечивают одностороннее движение хладагента. Смазка движущихся частей осуществляется разбрызгиванием масла, которое хранится в масляной ванночке на дне корпуса. Для его подъёма на вращающемся вале предусмотрен спиральный маслоподъёмник.
Дополнительными элементами являются: трубка всасывания, через которую поступает пар хладагента из испарителя; нагнетательная трубка для выхода сжатого газа в конденсатор; пусковое реле, управляющее работой компрессора; встроенная тепловая защита, отключающая питание при перегреве.
Все компоненты герметично заключены в металлический корпус, сваренный по периметру, что исключает возможность вмешательства и делает такие компрессоры необслуживаемыми в бытовых условиях.
Назначение и устройство электродвигателя в компрессоре
Электродвигатель в герметичном компрессоре выполняет ключевую функцию – он приводит в движение коленчатый вал, обеспечивая перемещение поршня и, как следствие, сжатие хладагента. Его конструкция адаптирована для работы в замкнутом пространстве с маслонаполненной средой, насыщенной парами хладагента.
Тип используемого двигателя – однофазный асинхронный с короткозамкнутым ротором. Он сочетает простоту конструкции с устойчивостью к перегрузкам и высокой надежностью в длительном цикле работы. Для запуска используется пусковая обмотка с фазосдвигающим элементом – чаще всего это пусковой конденсатор или пусковое реле.
- Статор: состоит из набора пластин электротехнической стали с пазами, в которых размещены рабочая и пусковая обмотки. Обмотки пропитаны лаком для защиты от влаги и повышения изоляции.
- Ротор: выполнен из алюминия методом литья в форму вместе с короткозамыкающими кольцами. Ротор установлен на валу, жестко соединённом с поршневым механизмом.
- Система пуска: включает термореле или пусковое реле (например, пускозащитное реле), срабатывающее в зависимости от температуры или тока. При достижении рабочего режима пусковая обмотка отключается автоматически.
- Тепловая защита: встроенный термозащитный элемент, размыкающий цепь при перегреве, исключает разрушение обмоток.
Корпус электродвигателя объединён с компрессорной частью внутри герметичной оболочки. Вал вращается в подшипниках скольжения, смазываемых циркулирующим маслом. Контакты внешней обмотки подключаются через гермовводы, обеспечивающие электрическую изоляцию от корпуса и герметичность соединения.
Для поддержания стабильной работы важно контролировать параметры питающего напряжения, состояние реле и отсутствие механических препятствий вращению ротора. При выходе двигателя из строя его замена возможна только вместе с компрессором, так как он неразборный.
Роль и конструкция кривошипно-шатунного механизма
Кривошипно-шатунный механизм (КШМ) в компрессоре холодильника преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение поршня. Это движение необходимо для сжатия хладагента в цилиндре, обеспечивая повышение давления и последующую циркуляцию по системе.
Основными элементами КШМ являются: кривошип, шатун и поршень. Кривошип представляет собой эксцентриковую часть вала ротора, передающую вращение на шатун. Шатун соединяет кривошип с поршнем и направляет его движение строго по оси цилиндра, предотвращая боковые нагрузки. Поршень выполнен из алюминиевого сплава или стали с антипригарным покрытием, устойчив к износу и работает в условиях высоких температур и давления.
В конструкции герметичных компрессоров используется безразборная сборка КШМ, что исключает его обслуживание. Контактные поверхности деталей тщательно подогнаны, допуски минимальны – не более 0,02 мм. Используются самосмазывающиеся втулки или встроенная масляная ванна, в которую частично погружён кривошип, разбрызгивающий масло при вращении.
Надёжность работы КШМ во многом зависит от точности балансировки ротора и качества подшипников скольжения. При дисбалансе возникает вибрация, ускоряющая износ шатуна и поршня. Поэтому при ремонте запрещено использование несовместимых или неоригинальных деталей, даже с незначительными отклонениями в весе или геометрии.
Оптимальное функционирование КШМ требует стабильной вязкости масла при температуре до -30 °C и отсутствии абразивных включений. Рекомендуется использовать только масла, одобренные производителем компрессора, так как отклонения по характеристикам ухудшают условия смазки и сокращают срок службы механизма.
Как работает система смазки внутри компрессора
Смазка в герметичном компрессоре обеспечивает снижение трения между подвижными деталями, включая поршень, шатун, кривошип и подшипники вала электродвигателя. Основой системы служит масляная ванна, в которую частично погружён ротор. В ней находится специальное холодильное масло, устойчивое к высоким температурам и совместимое с хладагентом.
Во время работы вала кривошип захватывает масло с помощью специального зацепа или винтового нареза на поверхности. Масло по капиллярным каналам подаётся в зоны трения. В одних моделях используется центробежный разбрызгиватель, который под действием вращения распределяет масло по внутренним стенкам корпуса и трущимся узлам. В других – тонкие маслопроводы направляют поток масла в подшипники и цилиндр.
Излишки масла уносятся потоком хладагента, но затем оседают в системе и возвращаются в компрессор. Чтобы избежать потерь, конструкция предусматривает сепаратор или масляный фильтр, отделяющий масло от газа перед возвратом.
Работоспособность смазочной системы зависит от уровня масла. Недостаток приводит к сухому трению, износу втулок и перегреву. Для контроля используется смотровое окошко (в сервисных компрессорах) или предусмотрены меры по периодическому обслуживанию с заменой масла при капитальном ремонте.
Применять можно только оригинальные масла, одобренные производителем компрессора. Их вязкость и химическая совместимость влияют на стабильность работы и срок службы узла.
Особенности устройства клапанного блока
Клапанный блок компрессора холодильника состоит из нагнетательного и всасывающего клапанов, размещённых на пластине, примыкающей к цилиндру. Эти элементы управляют направлением движения хладагента, обеспечивая его поступление в камеру сжатия и последующий выход в конденсатор.
Всасывающий клапан расположен на входе в цилиндр. Он открывается за счёт разрежения, создаваемого при движении поршня вниз, и обеспечивает поступление паров хладагента в рабочую камеру. Клапан выполнен в виде тонкой эластичной пластины из пружинной стали, приклёпанной к клапанной пластине. Его конструкция минимизирует сопротивление потоку и снижает тепловые потери.
Нагнетательный клапан установлен на выходе из цилиндра. Он открывается только при достижении давления, превышающего давление в конденсаторе. Его задача – обеспечить односторонний выход сжатого хладагента и предотвратить обратный поток. Клапан также изготавливается из пружинной стали и имеет ограничитель хода для предотвращения изгиба и выхода из строя.
Пластина клапанного блока обычно выполнена из закалённой стали или алюминиевого сплава с высокой точностью обработки поверхностей. Это обеспечивает герметичность прилегания клапанов и устойчивость к высоким термическим и механическим нагрузкам.
Износ клапанов приводит к снижению производительности компрессора, росту давления на всасывании и перегреву. Поэтому важна точность подгонки, надёжность креплений и соблюдение технологии термообработки пружинных элементов. Рекомендуется контролировать герметичность клапанного блока при каждом вскрытии герметичного корпуса.

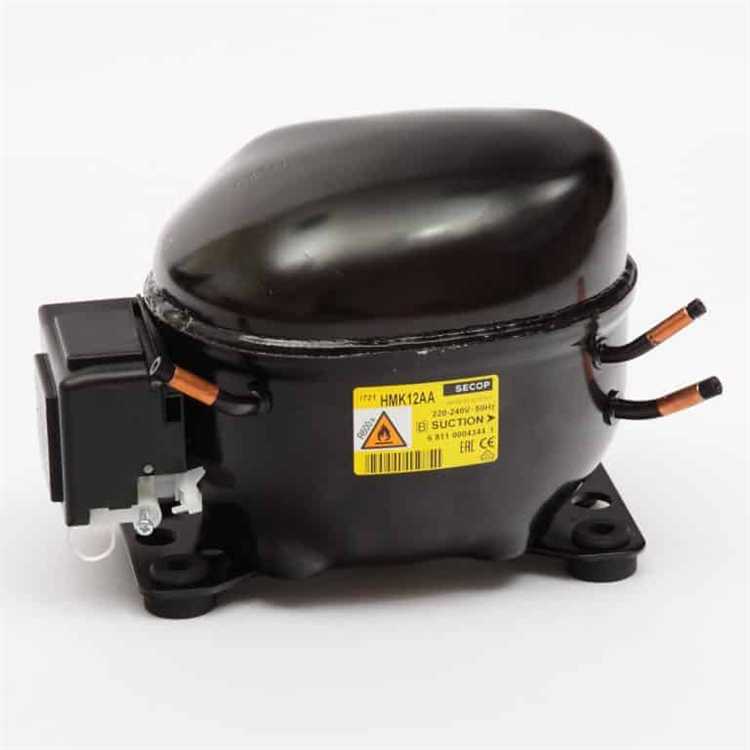

Чем отличается компрессор с возвратным поршнем от линейного
Компрессор с возвратным поршнем использует классический кривошипно-шатунный механизм, где поршень совершает возвратно-поступательное движение внутри цилиндра. Привод осуществляется через шатун и коленчатый вал, что обеспечивает высокую механическую нагрузку на подшипники и детали. Такие компрессоры распространены в бытовых холодильниках из-за проверенной надежности и простой конструкции.
Линейный компрессор работает по принципу прямолинейного движения поршня с электромагнитным приводом без механических шарниров. Электродвигатель напрямую перемещает поршень, снижая трение и потери на преобразование вращения в возвратно-поступательное движение. Это повышает энергоэффективность и уменьшает уровень шума.
По сравнению с возвратным поршнем, линейный компрессор отличается меньшим износом деталей и увеличенным сроком службы, благодаря отсутствию классического шатунно-кривошипного механизма. Однако линейные компрессоры требуют более точного управления и сложной электроники, что увеличивает стоимость устройства.
Рекомендации по применению: компрессоры с возвратным поршнем подходят для стандартных холодильников с умеренными требованиями к энергоэффективности и стоимости. Линейные компрессоры рекомендованы для энергоэкономичных моделей с низким уровнем шума, где важна долговечность и плавность работы.
Как организовано охлаждение компрессора холодильника
Охлаждение компрессора холодильника обеспечивается за счет теплоотвода через его корпус и окружающую среду. Корпус герметичного компрессора изготавливается из меди или алюминия, обладающих высокой теплопроводностью, что способствует эффективному рассеиванию тепла.
Для повышения теплоотдачи поверхность корпуса часто оснащена ребрами охлаждения – металлическими выступами, увеличивающими площадь контакта с воздухом. Это снижает температуру корпуса и предотвращает перегрев внутренних деталей.
Внутри компрессора часть тепла отводится маслом, циркулирующим по камерам, которое забирает излишнее тепло с поверхности цилиндров и поршней, снижая термическое напряжение компонентов.
При установке компрессора необходимо соблюдать минимальные зазоры вокруг корпуса для обеспечения свободной циркуляции воздуха. Плотная посадка или закрытые пространства ухудшают теплообмен и могут привести к перегреву.
Некоторые модели холодильников дополнительно используют вентиляторы или активное воздушное охлаждение, направляя поток воздуха на корпус компрессора для улучшения теплоотвода при высоких нагрузках или в условиях ограниченной вентиляции.
Контроль температуры компрессора осуществляется через датчики или термодатчики, которые при перегреве могут отключать компрессор или снижать его мощность, обеспечивая защиту от поломок.
Оптимальное охлаждение продлевает срок службы компрессора и повышает эффективность холодильной системы, снижая риск отказа из-за теплового износа.

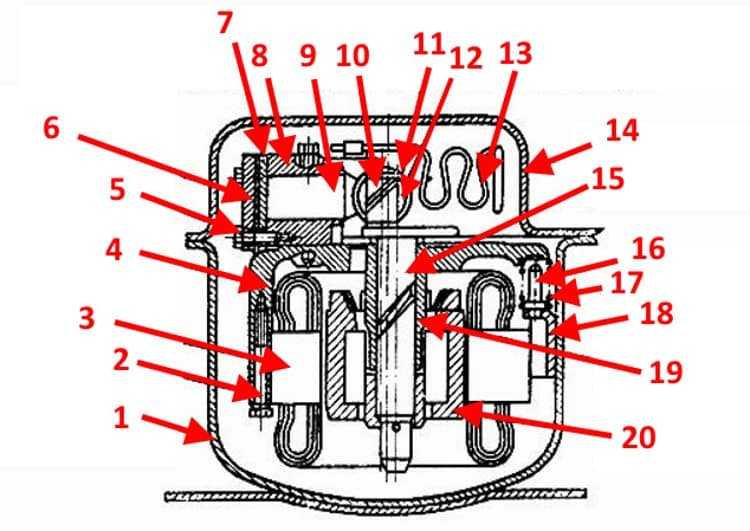

Что находится внутри стального корпуса компрессора
Стальной корпус компрессора герметично закрыт и выполняет роль несущей и защитной оболочки, внутри которой размещены все ключевые рабочие элементы устройства.
- Электродвигатель – основной привод компрессора. Обычно асинхронного типа с обмотками, смонтированными на валу, который соединён с кривошипно-шатунным механизмом.
- Кривошипно-шатунный механизм – преобразует вращательное движение электродвигателя в возвратно-поступательное движение поршня. Состоит из шатуна, кривошипа и вала, обычно изготовленных из высокопрочных сталей для длительного срока службы.
- Поршневая группа – включает поршень, компрессионные кольца и цилиндр. Поршень плотно движется в цилиндре, создавая давление для сжатия хладагента.
- Клапанный блок – расположен в верхней части цилиндра, состоит из впускных и выпускных клапанов, контролирующих движение хладагента внутрь и наружу камеры сжатия.
- Система смазки – масляный насос или маслонакопитель, обеспечивающий смазку трущихся поверхностей. Масло циркулирует внутри корпуса вместе с хладагентом, уменьшая износ деталей.
- Датчики и термодатчики – встроенные для контроля температуры и давления внутри компрессора, обеспечивая защиту от перегрева и перегрузок.
- Внутренние соединительные элементы – подшипники, уплотнения и резиновые демпферы, обеспечивающие плавность работы и герметичность конструкции.
Корпус заполнен смесью хладагента и масла, что способствует охлаждению и смазке внутренних узлов. Все элементы жёстко закреплены и сбалансированы для минимизации вибраций и шума.
Вопрос-ответ:
Какие основные части входят в состав компрессора холодильника?
Компрессор холодильника состоит из корпуса, электродвигателя, кривошипно-шатунного механизма, поршня, клапанного блока и системы смазки. Корпус обеспечивает герметичность и защиту внутренних элементов. Электродвигатель приводит в движение поршень через шатун, который сжимает хладагент. Клапанный блок регулирует поток газа, а система смазки уменьшает трение и износ деталей.
Как устроен кривошипно-шатунный механизм в компрессоре?
Кривошипно-шатунный механизм состоит из вала с эксцентриком, шатуна и поршня. Вал вращается электродвигателем, а эксцентрик преобразует вращательное движение в возвратно-поступательное. Шатун соединяет эксцентрик с поршнем, который движется внутри цилиндра, создавая давление хладагента для циркуляции по системе холодильника.
Зачем в компрессоре холодильника нужна система смазки, и как она работает?
Система смазки обеспечивает снижение трения между движущимися частями, предотвращая преждевременный износ и повреждения. В герметичных компрессорах масло циркулирует вместе с хладагентом, смазывая подшипники, шатун и поршень. Такая смазка поддерживает стабильную работу и увеличивает срок службы агрегата.
Почему корпус компрессора делают из стали и как это влияет на его работу?
Стальной корпус обеспечивает прочность и герметичность компрессора, защищая внутренние элементы от механических повреждений и утечек хладагента. Он также способствует рассеиванию тепла, предотвращая перегрев внутренних частей. Металл выдерживает высокое давление и вибрации, что важно для надежной работы.
В чем отличие компрессора с возвратным поршнем от линейного?
Компрессор с возвратным поршнем использует кривошипно-шатунный механизм, который преобразует вращательное движение в возвратно-поступательное движение поршня. В линейном компрессоре поршень движется непосредственно вперед и назад без дополнительного механизма, что уменьшает вибрации и повышает энергоэффективность. Линейные компрессоры обычно работают тише и с меньшими потерями энергии.
Из каких основных частей состоит компрессор холодильника и как они взаимодействуют между собой?
Компрессор холодильника состоит из нескольких ключевых элементов: корпуса, электродвигателя, кривошипно-шатунного механизма, поршня и клапанного блока. Корпус служит защитой для внутренних компонентов и герметизирует систему. Электродвигатель приводит в движение кривошипно-шатунный механизм, который преобразует вращательное движение в возвратно-поступательное движение поршня. Поршень сжимает хладагент, создавая давление, необходимое для его циркуляции по холодильной системе. Клапанный блок регулирует направление потока хладагента, предотвращая обратный ход и обеспечивая правильное движение газа. Все эти части работают согласованно, обеспечивая надежную работу компрессора и поддержание нужной температуры в холодильнике.
