Датчик положения распредвала двигателя K4M расположен непосредственно на корпусе ГБЦ (головки блока цилиндров). В типичной компоновке этот датчик устанавливается рядом с распределительным валом, в зоне между первым и вторым цилиндрами, на верхней части двигателя. Такое расположение обеспечивает точное считывание положения распредвала, что критично для работы системы зажигания и впрыска топлива.
Точный монтаж датчика подразумевает его закрепление болтом в специальном посадочном месте на корпусе ГБЦ, где магнитный элемент датчика может фиксировать выступы или зубья шкива распредвала. Для доступа к датчику обычно требуется снять декоративный кожух двигателя или воздушный фильтр, в зависимости от модификации автомобиля.
При замене или диагностике датчика рекомендуется обращать внимание на состояние разъема и проводки – из-за вибраций и тепловых нагрузок контакты могут окисляться или повреждаться, что влияет на точность сигналов. Установка датчика требует соблюдения углового положения и плотности прилегания к корпусу, чтобы избежать ошибок в работе двигателя.

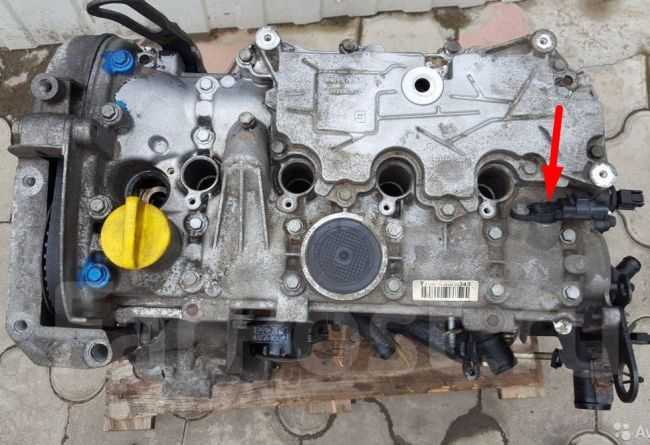

Точное местоположение датчика распредвала на двигателе K4M
Датчик распредвала на двигателе K4M установлен с передней стороны двигателя, справа по ходу автомобиля. Он размещён рядом с корпусом распредвала, в зоне его верхней части, ближе к правой стороне головки блока цилиндров.
Для доступа к датчику необходимо снять защитный кожух ремня ГРМ, так как датчик крепится непосредственно на корпусе распредвала под этим кожухом. Крепление осуществляется с помощью одного болта, расположенного сверху.
Сам датчик представляет собой небольшую цилиндрическую деталь с электрическим разъёмом, направленным в сторону моторного отсека. Его наконечник входит в паз на распредвале, фиксируя положение вала для контроля фаз газораспределения.
При осмотре датчика обратите внимание на состояние электрического разъёма – он должен плотно сидеть и не иметь следов коррозии или окисления. Местоположение датчика обеспечивает минимальное влияние внешних загрязнений, однако периодическая проверка необходима для поддержания точности работы.
Как визуально определить датчик распредвала под капотом K4M
Датчик распредвала на двигателе K4M располагается на передней части головки блока цилиндров, рядом с корпусом клапанов. Он крепится в специальном отверстии и имеет характерный пластиковый корпус с электрическим разъемом.
По форме датчик обычно цилиндрический, с торчащим из корпуса металлическим элементом – магнитопроводом, который считывает положение распредвала. Разъем датчика снабжен двумя или тремя контактами, подключается к жгуту проводов через пластиковую колодку.
Визуально датчик расположен рядом с цепью или ремнем ГРМ, возле крышки ремня ГРМ, что облегчает его идентификацию. Часто вокруг него видна металлическая опора с болтом крепления, фиксирующим датчик к головке блока.
Для точной идентификации следует обратить внимание на отсутствие других похожих компонентов в этой зоне – датчик распредвала всегда находится ближе к распредвалу, а не к коленвалу. Его провод обычно толще и заканчивается крупным разъемом, отличающимся от датчиков температуры или давления.
При осмотре под капотом K4M датчик может быть частично закрыт защитным кожухом или дополнительными деталями, поэтому для удобства осмотра иногда требуется снять верхнюю крышку ремня ГРМ или очистить место вокруг датчика от грязи и масла.
Особенности крепления датчика распредвала на двигателе K4M
Датчик распредвала на двигателе K4M закреплён на корпусе головки блока цилиндров в зоне заднего распределительного вала. Основной элемент крепления – болт с резьбой М6, который фиксирует корпус датчика к металлической площадке.
Ключевые характеристики крепления:
- Болт крепления необходимо затягивать с моментом 6-8 Н·м для предотвращения деформации корпуса и обеспечения надёжного контакта.
- В месте установки датчика имеется резиновая прокладка или уплотнитель, исключающий попадание масла и грязи внутрь корпуса датчика.
- Перед установкой рекомендуется очистить посадочное место от отложений и масла, чтобы обеспечить точное прилегание и стабильный сигнал.
- Проводной разъём датчика оснащён защёлкой с фиксатором, которая надёжно удерживает контакт и защищает от вибраций.
Особенности замены и обслуживания:
- Перед откручиванием болта отсоедините разъём, нажимая на фиксатор, чтобы избежать повреждений проводки.
- Используйте ключ на 10 мм для откручивания болта крепления.
- При установке нового датчика не применяйте чрезмерное усилие – это может повредить корпус или посадочное место.
- После монтажа проверьте отсутствие люфта датчика и надёжность фиксации.
Правильное крепление датчика распредвала напрямую влияет на точность считывания положения распределительного вала и стабильную работу системы управления двигателем.
Какие элементы мешают доступу к датчику распредвала K4M
Датчик распредвала на двигателе K4M расположен в зоне около впускного коллектора, что ограничивает прямой доступ к нему. Основным препятствием выступают впускной коллектор и впускные патрубки, которые закрывают часть корпуса двигателя.
Впускной коллектор занимает значительную площадь и крепится рядом с местом установки датчика. Для удобства доступа потребуется снять впускной коллектор, предварительно отключив патрубки и датчики, связанные с системой впуска воздуха.
Топливные форсунки и их жгуты проходят в непосредственной близости от датчика и требуют аккуратного отсоединения или смещения, чтобы не повредить электрические соединения при демонтаже.
Проводка датчиков и разъёмы дополнительно усложняют доступ, так как они могут быть зажаты в ограниченном пространстве и требуют осторожности при отсоединении, чтобы избежать повреждений.
Также следует учитывать наличие защитных кожухов и монтажных кронштейнов, которые фиксируют провода и патрубки в районе датчика. Их снятие облегчает манипуляции с датчиком распредвала.
Рекомендуется заранее подготовить набор инструментов для демонтажа крепёжных элементов и иметь свободное пространство для аккуратного снятия впускного коллектора и смещения связанных компонентов.

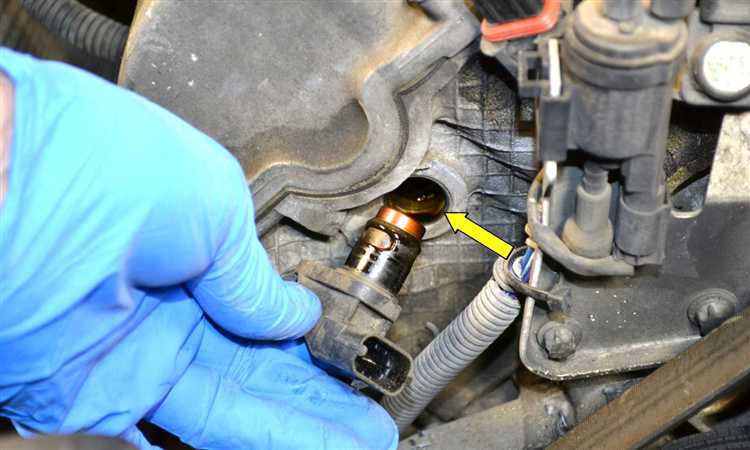

Пошаговая инструкция по снятию датчика распредвала K4M
1. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.
2. Найдите датчик распредвала на корпусе двигателя с правой стороны под впускным коллектором, рядом с ремнем ГРМ.
3. Снимите пластиковую защиту мотора или кожух, если он мешает доступу к датчику.
4. Отсоедините электрический разъем датчика, нажав фиксатор и аккуратно вытянув разъем.
5. Открутите крепежный болт датчика головкой на 10 мм или соответствующим инструментом.
6. Осторожно извлеките датчик из посадочного места, слегка покачивая для освобождения от уплотнительного кольца.
7. Проверьте состояние уплотнительного кольца и при необходимости замените на новое перед установкой.
8. Перед установкой нового датчика очистите посадочное место от грязи и остатков масла.
9. Установка выполняется в обратном порядке, затягивайте болт крепления с усилием около 8 Н·м.
10. После монтажа подключите разъем, проверьте надежность фиксации и подключите аккумулятор.
Типичные ошибки при поиске датчика распредвала на K4M
Частая ошибка – попытка найти датчик рядом с коленчатым валом, тогда как на двигателе K4M он установлен непосредственно в головке блока цилиндров, рядом с распределительным валом. Это важно учитывать, чтобы не тратить время на осмотр других узлов.
Некорректное определение местоположения связано с путаницей из-за схожести с датчиком положения коленвала. Распределительный вал датчик располагается выше и ближе к выпускному коллектору, а не в нижней части двигателя.
Игнорирование необходимости снять защитные кожухи и некоторые компоненты, такие как воздушный фильтр или патрубки, затрудняет визуальный доступ и приводит к ошибкам при поиске. Рекомендуется предварительно демонтировать эти элементы для улучшения обзора.
Ошибкой является попытка отсоединить датчик без отключения аккумулятора, что может привести к ошибкам в работе электроники и сбоям в системе управления двигателем.
Неправильное использование источников информации, например, несоответствующих марке или модели автомобиля схем и руководств, приводит к поиску в неверных местах. Для K4M необходима точная сервисная документация именно для этой модификации двигателя.

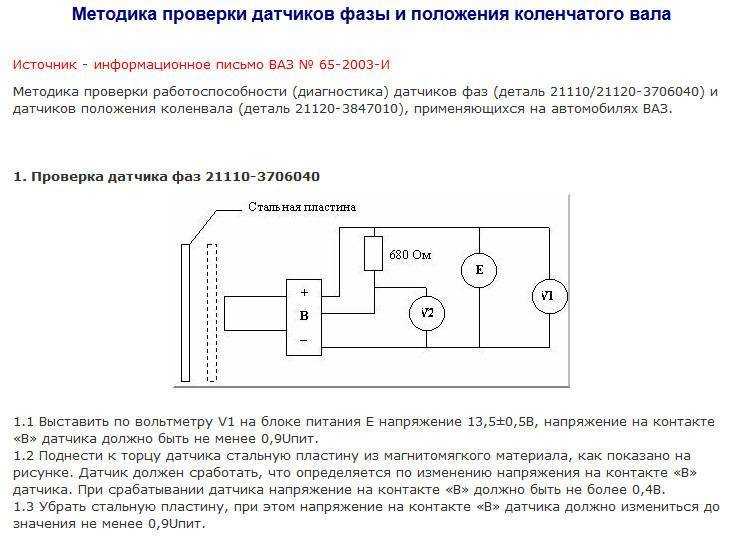

Как проверить исправность датчика распредвала K4M на месте
Для диагностики датчика распредвала K4M без демонтажа потребуется мультиметр с функцией измерения сопротивления и тестер для проверки сигнала.
Сначала отключите разъем датчика, чтобы избежать влияния на замеры. Измерьте сопротивление между контактами датчика. Для K4M нормальное сопротивление варьируется в пределах 800–1200 Ом. Значения за пределами этого диапазона указывают на неисправность обмотки.
Далее проверьте наличие питающего напряжения на разъеме датчика: при включенном зажигании напряжение на контактах должно быть примерно 12 В. Отсутствие питания свидетельствует о проблемах в проводке или ЭБУ.
Для проверки сигнала подключите осциллограф или мультиметр с функцией измерения частоты к выходному контакту датчика. При вращении коленвала (стартером или вручную) сигнал должен иметь импульсную форму с частотой от 0 до нескольких килогерц. Постоянный или отсутствующий сигнал указывает на неисправность.
Также стоит проверить разъем на наличие окислений и повреждений проводов, поскольку плохой контакт приводит к ложным показаниям и сбоям.
Если под рукой нет осциллографа, можно использовать диагностический сканер, который при включенном двигателе фиксирует ошибку по датчику распредвала или показывает значение частоты сигнала в реальном времени.
Вопрос-ответ:
Где именно расположен датчик распредвала на двигателе K4M?
Датчик распредвала на двигателе K4M установлен в передней части головки блока цилиндров, рядом с приводом газораспределительного механизма. Обычно он находится сбоку от ремня ГРМ, ближе к верхнему краю двигателя, что позволяет контролировать положение распределительного вала. Для доступа к нему часто требуется снять некоторые пластиковые кожухи или элементы крепления ремня.
Как можно визуально отличить датчик распредвала от других датчиков под капотом K4M?
Датчик распредвала имеет компактный корпус с одним электрическим разъемом и торчащим сенсором, который входит в паз на корпусе двигателя. В отличие от датчика положения коленвала, расположенного обычно ниже и ближе к маховику, датчик распредвала крепится ближе к головке блока. Его корпус обычно пластиковый, с металлической частью сенсора, а рядом виден ремень или цепь ГРМ, что помогает идентифицировать его среди других компонентов.
Какие признаки могут указывать на неисправность датчика распредвала в K4M?
Основные признаки включают затруднённый запуск двигателя, перебои в работе мотора на холостом ходу, снижение мощности, а также возникновение ошибок в блоке управления двигателем с кодами, связанными с положением распределительного вала. Иногда может появиться нестабильная работа системы впрыска топлива или пропуски зажигания. В некоторых случаях машина может не заводиться вовсе из-за отсутствия сигнала с датчика.
Как добраться до датчика распредвала на K4M для замены или проверки?
Для доступа к датчику необходимо сначала открыть капот и осмотреть переднюю часть двигателя. Обычно придется снять верхний пластиковый кожух двигателя и, возможно, ослабить или снять защитный кожух ремня ГРМ. После этого датчик будет виден с левой или правой стороны головки блока, закреплённый одним болтом. Перед отсоединением датчика обязательно отключите аккумулятор и аккуратно отсоедините электрический разъем, чтобы избежать повреждений.
