Как измерить силу тока блока питания

Точный замер силы тока у блока питания необходим при диагностике, проверке соответствия техническим характеристикам и определении фактической нагрузки. Для этого применяются амперметры и мультиметры с функцией измерения тока, способные работать как в режиме прямого подключения, так и через токовые клещи.

Перед измерением важно определить, идет ли речь о постоянном или переменном токе. Блоки питания компьютеров, зарядные устройства и импульсные источники обычно выдают постоянный ток. В этом случае мультиметр должен быть переведен в режим DC (обозначается как “A⎓” или “DCA”). Для переменного тока используется режим AC (“A~” или “ACA”).

Чтобы измерить ток напрямую, прибор подключают последовательно в цепь – между источником питания и нагрузкой. При этом нагрузка должна быть подключена, иначе ток не пойдет. Необходимо выбрать соответствующий диапазон на мультиметре – например, до 10 А. Если заведомо неизвестна сила тока, рекомендуется начать с максимального доступного диапазона, чтобы избежать перегрузки прибора.

В случае токов свыше 10 А или отсутствия возможности разрыва цепи применяются токовые клещи. Они охватывают один провод, по которому проходит ток, и показывают значение без непосредственного контакта с токопроводящей частью. Это особенно удобно при замерах в сложных или стационарных системах, где разъединение цепи затруднено.

Важно учитывать, что дешёвые мультиметры не всегда обеспечивают достаточную точность при измерениях малых токов (менее 100 мА). Для таких задач лучше использовать лабораторные приборы с погрешностью не выше 1%, а также учитывать наличие шунтов в конструкции устройства. Измерения следует проводить только при полной исправности оборудования и соблюдении мер электрической безопасности.

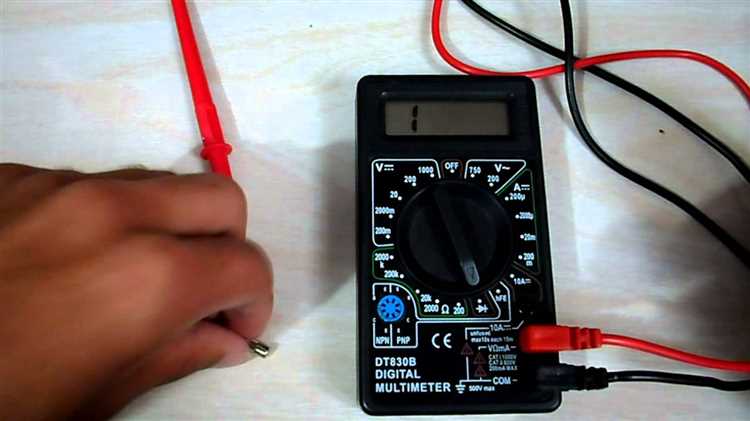

Подбор подходящего мультиметра для измерения тока

Для измерения тока блока питания необходим мультиметр с функцией измерения постоянного тока (DC). Большинство цифровых моделей поддерживают этот режим, но важно убедиться, что прибор рассчитан на предполагаемый диапазон измерений. Например, если ток не превышает 5 А, подойдёт стандартный мультиметр с пределом до 10 А. Для более высоких значений необходим прибор с диапазоном до 20 А и возможностью подключения через внешний шунт.

Обязательное условие – наличие разъёма для щупа в гнезде 10A или 20A, отдельного от стандартного входа для миллиампер. Измерение тока через неподходящий разъём может привести к перегоранию предохранителя в устройстве.

Выбирая модель, стоит обратить внимание на тип защиты: наличие встроенного предохранителя, защиты от перегрузки и категории безопасности (CAT II–CAT III). Для работы с блоками питания компьютеров и другой электроники достаточно мультиметра с категорией CAT II.

Удобство также имеет значение: автоматический выбор диапазона позволяет избежать ошибок при переключении, а наличие отдельного порта для силы тока снижает риск неправильного подключения. Некоторые модели оснащаются токоизмерительными клещами, что особенно удобно при измерениях без разрыва цепи, однако такие устройства применимы только для переменного тока и не подойдут для оценки постоянного тока в большинстве блоков питания.

Для периодических измерений в бытовых условиях подойдут модели типа DT9205A или UNI-T UT61E, если требуется более высокая точность и надёжность – Fluke 117 или аналогичные профессиональные приборы с сертификацией и высоким классом точности.

Определение типа блока питания: постоянный или импульсный

Перед измерением тока важно установить, какой тип блока питания используется – постоянный (линейный) или импульсный. От этого зависит как выбор мультиметра, так и способ подключения прибора в цепь.

Постоянный блок питания, как правило, имеет трансформатор значительного размера, греется даже без нагрузки и весит ощутимо больше. Его выходное напряжение практически не содержит пульсаций, а отклик на изменение нагрузки – плавный. При включении слышен характерный гул трансформатора, отсутствует щелчок или писк. Такой блок часто применяется в лабораторных и промышленных источниках питания.

Импульсный блок питания отличается компактностью, малым весом и наличием высокочастотного преобразователя. Его корпус обычно герметичный или вентиляционный с активным охлаждением. При включении часто слышен щелчок, а при работе – слабый писк, особенно при малой нагрузке. Импульсники широко используются в бытовой электронике, зарядных устройствах и компьютерных блоках питания.

Для уточнения типа можно воспользоваться следующими признаками:

Если есть сомнения, можно подключить осциллограф к выходу блока питания. У линейного источника сигнал будет ровным, у импульсного – с высокочастотной компонентой. Также можно проверить маркировку: обозначения вроде «SMPS», «Switching» или «Pulse» указывают на импульсный принцип работы.

Подключение нагрузки для корректного измерения тока

Для точного измерения силы тока необходимо включить мультиметр последовательно с нагрузкой. Измерение без подключённой нагрузки не имеет смысла, так как ток в цепи при этом отсутствует.

Нагрузкой может служить резистор, лампа накаливания, двигатель или любое устройство, для которого предназначен данный блок питания. Главное условие – сопротивление нагрузки должно соответствовать выходным параметрам источника питания, чтобы не перегрузить его и не получить искажённые данные.

Если предполагается потребление тока выше 200 мА, использовать нужно гнездо 10A (или соответствующее) на корпусе мультиметра. Превышение предельного тока может привести к сгоранию предохранителя внутри прибора или его повреждению.

Чтобы минимизировать погрешность, следует избегать длинных проводов и плохих контактов – они могут вносить дополнительное сопротивление и искажать результат. Также желательно провести несколько измерений с разными нагрузками и сравнить значения.

Последовательное включение мультиметра в цепь

Перед подключением убедитесь, что блок питания выключен. Это предотвратит случайный короткий замыкание при подсоединении щупов. Разорвите один из проводов цепи – либо «плюс», либо «минус» – и подключите мультиметр таким образом, чтобы ток шел через него. Красный щуп подсоединяется к стороне, идущей от блока питания, а чёрный – к нагрузке.

Мультиметр должен быть переведён в режим измерения тока (обычно обозначается как «A» или «10A»). Если прибор имеет отдельный разъём для измерения больших токов, необходимо вставить красный щуп именно в этот разъём. Превышение допустимого тока приведёт к перегоранию предохранителя внутри мультиметра или повреждению прибора.

После завершения подключения можно включить блок питания. Текущие показания на дисплее мультиметра будут отражать фактический ток, протекающий через нагрузку. После измерения рекомендуется вернуть щуп в основной разъём, если планируются другие измерения, чтобы избежать ошибок при дальнейшей работе.

Настройка диапазона измерения на мультиметре

Перед началом измерения необходимо вручную установить подходящий диапазон тока на мультиметре, если прибор не поддерживает автоматическое определение. Неправильно выбранный предел может привести к искажённым данным или повреждению оборудования.

• Если известен приблизительный ток блока питания, установите диапазон с запасом. Например, при ожидаемом токе 1 А выберите предел 2 А или 10 А, в зависимости от шкалы прибора.
• Если ток неизвестен, начните с максимально доступного диапазона. У большинства мультиметров это 10 А. После получения первого значения при необходимости переключитесь на меньший предел для повышения точности.
• Переключение диапазона должно происходить только при отключённом мультиметре от цепи, особенно при токах свыше 1 А, чтобы избежать дуги при замыкании контактов переключателя.

Некоторые мультиметры имеют отдельный вход для измерения больших токов (например, >200 мА). В таких случаях необходимо не только выбрать правильный диапазон, но и подключить щуп к соответствующему гнезду (обозначается как 10A или аналогично).

Не стоит использовать диапазоны «µA» или «mA», если измеряемый ток превышает несколько сотен миллиампер – это может повредить прибор. На практике для измерений токов блоков питания чаще всего подходят диапазоны 2 А и 10 А.

Проверка полярности перед подачей питания

Перед измерением силы тока у блока питания обязательно убедитесь в правильной полярности подключения. Неправильное подключение может привести к повреждению мультиметра и устройства.

Для проверки полярности выполните следующие действия:

1. Отключите блок питания от нагрузки и сети.
2. Установите мультиметр в режим измерения напряжения постоянного тока (DCV).
3. Подключите щупы мультиметра к выходным клеммам блока питания: красный щуп к предполагаемому плюсу, черный – к минусу.
4. Посмотрите показания мультиметра:
• Если значение положительное, полярность определена верно.
• Если значение отрицательное, поменяйте местами щупы или исправьте подключение блока питания.
5. Если полярность не совпадает с технической документацией блока питания, настройте подключение соответствующим образом.

Только после подтверждения правильной полярности можно переходить к измерению силы тока, чтобы избежать ошибок и повреждений оборудования.

Снятие показаний тока при различных нагрузках

Для точного измерения силы тока необходимо подключать нагрузку, соответствующую рабочему режиму блока питания. При отсутствии нагрузки ток будет минимален, что не отражает реальных условий эксплуатации.

Подключите резистивную нагрузку с известным сопротивлением, рассчитанным по формуле R = U / I_ном, где U – выходное напряжение блока питания, I_ном – требуемый ток нагрузки. Это обеспечит стабильный ток, близкий к заявленному.

При измерении тока важно использовать мультиметр в режиме амперметра, включая его последовательно с нагрузкой. Нагрузка должна выдерживать рассеиваемую мощность P = U × I, иначе возможен перегрев и искажение результатов.

Для проверки блока питания на различных уровнях нагрузки используйте несколько резисторов с разным сопротивлением или регулируемый реостат. Это позволит определить максимальный ток и стабильность напряжения под нагрузкой.

Измерения при низкой нагрузке (например, 10-20% номинала) выявят ток холостого хода и минимальные токовые характеристики, при высокой нагрузке (80-100%) – рабочие параметры и возможные перегрузки.

Перед каждым измерением убедитесь в правильности подключения полярности и исправности измерительного оборудования, чтобы избежать ошибок и повреждений.

Анализ полученных данных и выявление отклонений

После снятия показаний тока необходимо сравнить измеренные значения с техническими характеристиками блока питания. Например, если паспортная сила тока составляет 2 А, а измерение показывает 1,5 А при одинаковой нагрузке, это указывает на возможное снижение производительности или внутренние потери.

Регулярные скачки или нестабильность тока могут свидетельствовать о неисправностях в цепи питания или неправильной работе регуляторов напряжения. Значительные колебания свыше 10% от номинала требуют дополнительной проверки оборудования и подключения.

Если измеренный ток превышает допустимый предел, это может привести к перегреву и выходу блока питания из строя. В таких случаях стоит проверить целостность проводников и корректность подключения нагрузки.

Значения тока ниже нормы при правильной нагрузке часто указывают на износ компонентов или недостаточную мощность блока питания. Важно сопоставлять показания с условиями тестирования, чтобы исключить влияние внешних факторов, таких как сопротивление проводов или температурный режим.

Для точного анализа рекомендуется проводить несколько измерений при разных нагрузках и фиксировать результат. Это позволит выявить закономерности и диагностировать возможные дефекты, такие как нестабильное напряжение, снижение КПД или неисправности выходного каскада.

Вопрос-ответ:

Каким прибором лучше измерять силу тока блока питания, чтобы избежать повреждений?

Для измерения силы тока рекомендуется использовать мультиметр с функцией амперметра и достаточным диапазоном измерения, который превышает максимальный ток блока питания. Если ток превышает возможности прибора, можно применять токовые клещи или шунт с последующим измерением напряжения. Важно соблюдать правильное подключение — амперметр всегда включают последовательно в цепь нагрузки, чтобы не повредить прибор и получить корректные данные.

Как правильно подключить мультиметр для измерения тока у блока питания с нагрузкой?

Чтобы измерить ток, мультиметр подключают последовательно с нагрузкой. Для этого разрывают цепь между блоком питания и нагрузкой, вставляют амперметр в разрыв так, чтобы ток проходил через прибор. Неправильное подключение, например параллельно, приведёт к короткому замыканию и возможному выходу мультиметра из строя. Перед подключением следует проверить полярность и выставить нужный диапазон на мультиметре.

Можно ли измерять ток блока питания без нагрузки? Если да, то как интерпретировать такие данные?

Без нагрузки сила тока, как правило, минимальна или равна нулю, поскольку цепь разомкнута. В таком состоянии блок питания не потребляет ток или потребляет только небольшой ток холостого хода. Для получения практических данных измерять ток нужно при подключённой нагрузке, которая потребляет электрическую энергию. Измерения без нагрузки показывают скорее состояние покоя блока питания, чем его рабочие характеристики.

Какие ошибки чаще всего допускают при измерении тока у блока питания и как их избежать?

Основные ошибки — неправильное включение мультиметра (параллельно вместо последовательно), выбор слишком малого диапазона измерений, игнорирование полярности, отсутствие нагрузки или её неправильный подбор. Избежать проблем помогает внимательное изучение схемы подключения, предварительная установка подходящего диапазона, а также использование нагрузки с известными параметрами, соответствующими возможностям блока питания и прибора.

Как понять, что измеренный ток соответствует заявленным характеристикам блока питания?

Для оценки соответствия следует сравнить измеренное значение с максимальным номинальным током, указанным в технической документации блока питания. Ток должен оставаться в пределах заявленных параметров при подключённой нагрузке с соответствующим потреблением. Если ток существенно превышает или не достигает нормального значения при рабочей нагрузке, это может указывать на неисправности блока питания или ошибку в подключении. Рекомендуется также учитывать условия эксплуатации, напряжение и стабильность нагрузки.
