Как найти напряжение участка цепи

Для точного определения напряжения на участке электрической цепи необходимо учитывать параметры источника тока, сопротивление элементов и схему соединения. Расчет проводится по закону Ома или с применением правил Кирхгофа, если цепь сложная и содержит несколько контуров или ветвей.

Если участок цепи имеет активное сопротивление R и через него протекает ток I, напряжение U рассчитывается по формуле U = I × R. В случае параллельного соединения элементов напряжение на всех участках одинаково, тогда как при последовательном – складывается из падений напряжения на каждом элементе. Это важно учитывать при диагностике или проектировании схем.

При наличии нескольких источников ЭДС или сопротивлений, включенных в сложную схему, применяется метод узловых потенциалов или метод контурных токов. Эти подходы позволяют определить напряжения на любом участке, даже если прямой расчет по закону Ома невозможен.

Для повышения точности измерений и расчетов рекомендуется использовать цифровые мультиметры с точностью не ниже ±0,5% и проверенные значения сопротивлений. При этом важно контролировать рабочую температуру компонентов, поскольку сопротивление может изменяться при нагреве, особенно у полупроводников и терморезисторов.

Как определить тип соединения элементов на участке цепи

Для сложных цепей, содержащих как последовательные, так и параллельные участки, требуется пошаговый анализ: определить узлы, проследить путь протекания тока и зафиксировать участки с общими потенциалами. Использование схемы цепи и маркировки узлов упрощает процесс классификации соединений.

При наличии сомнений полезно временно заменить участки цепи эквивалентными сопротивлениями и наблюдать за изменением тока и напряжения. Этот метод позволяет верифицировать тип соединения экспериментально.

Расчет напряжения при последовательном соединении резисторов

При последовательном соединении резисторов суммарное сопротивление участка рассчитывается как простая арифметическая сумма всех сопротивлений:

Rобщ = R1 + R2 + R3 + ... + Rn

Через каждый резистор проходит одинаковый ток, который определяется по закону Ома:

I = Uобщ / Rобщ

Для нахождения напряжения на каждом резисторе применяется формула:

Ui = I × Ri

Пошаговый порядок действий при расчёте:

1. Сложить все значения сопротивлений для определения общего сопротивления участка.
2. Разделить общее напряжение источника на суммарное сопротивление – полученное значение тока будет одинаковым для всех резисторов.
3. Умножить полученный ток на сопротивление каждого резистора, чтобы определить падение напряжения на нём.

Пример. В цепи последовательно соединены три резистора: 100 Ом, 220 Ом и 330 Ом. Источник напряжения – 12 В.

• R_общ = 100 + 220 + 330 = 650 Ом
• I = 12 В / 650 Ом ≈ 0.0185 А
• U₁ = 0.0185 × 100 ≈ 1.85 В
• U₂ = 0.0185 × 220 ≈ 4.07 В
• U₃ = 0.0185 × 330 ≈ 6.11 В

Сумма полученных напряжений: 1.85 + 4.07 + 6.11 ≈ 12.03 В. Незначительное расхождение связано с округлением, но в реальных расчётах важно учитывать точность.

При проектировании цепей с последовательным соединением особое внимание следует уделять правильному подбору резисторов по номиналу и мощности, так как каждый из них несёт свою часть падения напряжения и тепловой нагрузки.

Определение напряжения на участке с параллельным соединением

При параллельном соединении элементов электрической цепи напряжение на каждом из них одинаково и соответствует напряжению на всём участке. Это ключевое свойство используется при расчётах и проверке рабочих режимов компонентов.

Чтобы определить напряжение на участке с параллельным соединением, необходимо измерить напряжение между общими точками подключения всех ветвей. Эти точки называются узлами, и именно между ними прикладывается общее напряжение.

Если известно напряжение источника, подключённого к параллельному участку, то каждый резистор, конденсатор или другая нагрузка получает такое же напряжение. Например, если источник питания выдаёт 12 В, то и на каждом из параллельно соединённых резисторов будет 12 В – вне зависимости от их сопротивлений.

При анализе цепей с несколькими источниками важно убедиться, что напряжения не конфликтуют. Если к параллельной цепи подключены разные источники, необходимо применить правила Кирхгофа или метод наложения, чтобы точно рассчитать результирующее напряжение на каждом элементе.

Также стоит учитывать падение напряжения на проводах, если длина линии значительна или если токи высоки. В этом случае измерение должно проводиться непосредственно на зажимах параллельных элементов, а не на выходе источника.

Для проверки расчётов удобно использовать мультиметр. Измерительные щупы подключаются к началу и концу параллельного участка – если соединение выполнено корректно, прибор покажет одинаковое значение напряжения на всех ветвях.

Как применять закон Ома для расчета напряжения

Закон Ома позволяет точно определить напряжение на участке цепи при известном сопротивлении и силе тока. Формула имеет вид: U = I × R, где U – напряжение (в вольтах), I – ток (в амперах), R – сопротивление (в омах).

Перед расчетом необходимо измерить или задать значения тока и сопротивления. Для этого используют мультиметр или берут данные из условий задачи. Важно убедиться, что ток и сопротивление относятся к одному и тому же участку цепи.

При наличии нескольких последовательно соединённых резисторов, сначала определяют общий ток, затем рассчитывают падение напряжения на каждом элементе отдельно. Например, если через два резистора R₁ = 50 Ом и R₂ = 150 Ом протекает ток 0,1 А, то напряжения составят: U₁ = 0,1 × 50 = 5 В, U₂ = 0,1 × 150 = 15 В.

Для параллельного соединения резисторов применяется тот же принцип, но необходимо учитывать, что напряжение на всех элементах одинаковое. В этом случае расчет проводят для каждого резистора отдельно, исходя из силы тока в его ветви.

При наличии измерительных данных важно следить за единицами измерения. Ток должен быть в амперах, сопротивление – в омах. Если значения даны в миллиамперах или килоомах, их следует предварительно перевести в базовые единицы.

Использование правил Кирхгофа для нахождения напряжения

Для расчета напряжения на участке сложной цепи, содержащей разветвления, необходимо применять правила Кирхгофа. Первое правило – правило узлов – отражает закон сохранения заряда и используется для токов: сумма токов, входящих в узел, равна сумме токов, выходящих из него. Второе – правило контуров – основано на законе сохранения энергии и применяется к напряжениям в замкнутых контурах.

Чтобы найти напряжение на конкретном элементе цепи, составляют систему уравнений по правилам Кирхгофа. Каждому узлу соответствует одно уравнение по первому правилу, каждому замкнутому контуру – одно уравнение по второму. Направление токов и обход контура выбираются произвольно, но последовательно для всех уравнений.

После составления системы линейных уравнений находят значения токов через элементы цепи. Получив ток, напряжение на интересующем участке вычисляют по закону Ома: U = IR. Такой подход особенно эффективен при наличии нескольких источников ЭДС или сложной топологии цепи.

Для повышения точности рекомендуется указывать все номиналы элементов и направления токов на схеме. При наличии симметрии или повторяющихся контуров можно сократить число уравнений, исключая дублирующие зависимости.

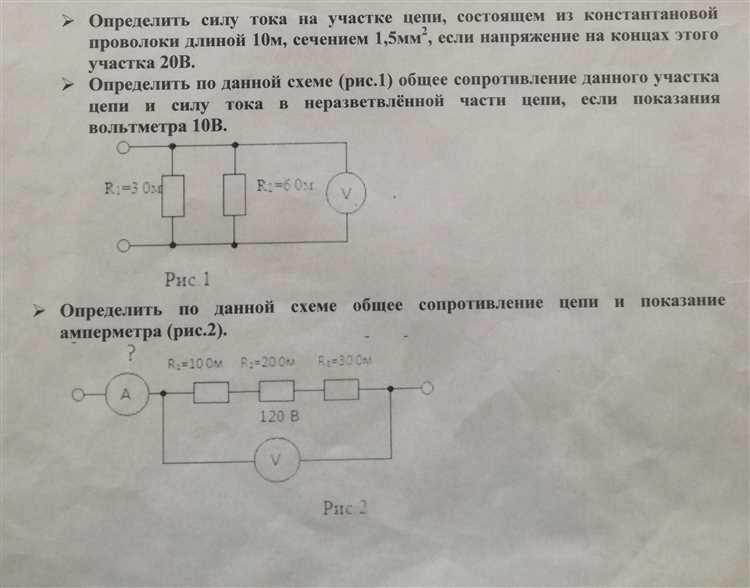

Расчет напряжения в смешанных участках цепи

Смешанные участки электрической цепи содержат как последовательные, так и параллельные соединения элементов. Для точного расчета напряжения необходимо последовательно упростить цепь, применяя правила для каждого типа соединения.

Первый этап – разбиение цепи на отдельные простые ветви и определение их эквивалентных сопротивлений. Для последовательных резисторов суммируйте сопротивления: R_посл = R₁ + R₂ + … + Rₙ. Для параллельных используйте формулу: 1/R_паралл = 1/R₁ + 1/R₂ + … + 1/Rₙ.

После определения общего сопротивления участка вычисляется ток, проходящий через цепь, по закону Ома: I = U / R_общ, где U – напряжение источника, R_общ – эквивалентное сопротивление участка.

Для последовательных частей участка напряжение распределяется пропорционально сопротивлениям. Напряжение на каждом резисторе рассчитывается по формуле: U_i = I × R_i.

В параллельных ветвях напряжение одинаково для всех элементов, соединенных параллельно. Следовательно, напряжение на параллельных резисторах равно напряжению на ветви, к которой они подключены.

При смешанном соединении важно строго соблюдать порядок упрощения цепи: сначала объединить параллельные элементы, затем последовательно соединённые, и так далее до получения одного эквивалентного сопротивления.

Для сложных схем рекомендуется использовать метод узловых потенциалов или метод контурных токов, позволяющие находить напряжения без многократного упрощения. Эти методы основаны на системах уравнений, учитывающих законы Кирхгофа и закон Ома.

В итоге напряжение на любом участке смешанной цепи определяется через ток, протекающий по этому участку, и сопротивления элементов с учетом типа соединения, что обеспечивает точность и контроль расчетов.

Определение падения напряжения на резисторе по мощности

Падение напряжения на резисторе можно вычислить через его мощность и сопротивление, используя формулу:
U = √(P × R), где U – напряжение в вольтах, P – мощность в ваттах, R – сопротивление в омах.

Для расчёта важно знать точное значение мощности, рассеиваемой резистором, и сопротивления, указанное производителем или измеренное экспериментально. Например, при мощности 2 Вт и сопротивлении 50 Ом, напряжение будет равно √(2 × 50) = √100 = 10 В.

Данный метод эффективен при ограниченном числе известных параметров и полезен в условиях, когда ток или напряжение напрямую измерить невозможно. Однако точность результата зависит от правильности исходных данных, поэтому рекомендуется использовать качественные измерительные приборы.

При проектировании цепей важно учитывать максимально допустимую мощность резистора, чтобы избежать перегрева и выхода из строя. Падение напряжения, рассчитанное по мощности, помогает определить реальные рабочие условия компонента и скорректировать параметры схемы.

Проверка расчетного напряжения с помощью мультиметра

Для точной проверки расчетного напряжения на участке электрической цепи применяется цифровой мультиметр в режиме измерения постоянного или переменного напряжения в зависимости от типа цепи.

Последовательность действий при измерении:

1. Выберите на мультиметре режим измерения напряжения (V), соответствующий типу напряжения: DC для постоянного, AC для переменного.
2. Установите диапазон измерения, который превышает ожидаемое напряжение, чтобы избежать повреждения прибора и получить точные данные.
3. Подключите щупы мультиметра к соответствующим точкам участка цепи: красный щуп к более высокому потенциалу, черный – к более низкому или общему проводу.
4. Зафиксируйте показания мультиметра после стабилизации значения, избегая резких движений и шумов в цепи.
5. Сравните измеренное напряжение с расчетным значением, учитывая возможные отклонения в пределах технической погрешности мультиметра и компонентов цепи.

Рекомендации для повышения точности измерений:

• Проводите измерения при отключенном или минимально загруженном потребителе для исключения влияния дополнительной нагрузки.
• Используйте мультиметры с классом точности не ниже 0.5% для технических расчетов.
• Проверяйте исправность и калибровку прибора перед измерениями.
• Избегайте измерений при высоких помехах и нестабильных условиях питания.

Регулярное сопоставление расчетных и измеренных данных позволяет выявлять ошибки расчетов, дефекты элементов и корректировать параметры электрической цепи.

Вопрос-ответ:

Как определить напряжение на участке цепи с несколькими резисторами, соединёнными последовательно?

Для определения напряжения на участке с последовательным соединением резисторов нужно сначала вычислить общий ток цепи, используя закон Ома: ток равен напряжению источника, делённому на сумму сопротивлений всех резисторов. Затем напряжение на конкретном резисторе находится как произведение его сопротивления на этот ток. Напряжение распределяется пропорционально сопротивлениям.

Можно ли измерить напряжение на участке цепи мультиметром, не отключая питание?

Да, при измерении напряжения мультиметром прибор подключают параллельно к исследуемому участку, не разрывая цепь. При этом важно соблюдать полярность и использовать правильный режим измерения. Однако необходимо соблюдать меры безопасности, чтобы избежать короткого замыкания или повреждения прибора.

Как влияет падение напряжения на эффективность работы электрических устройств?

Падение напряжения в цепи приводит к снижению доступного для устройства напряжения питания. Это может вызвать уменьшение мощности, нестабильную работу или даже выход из строя компонентов. Поэтому расчет и контроль напряжения на участках цепи помогают обеспечить надежную и стабильную работу оборудования.

Почему напряжение на параллельном соединении резисторов одинаково для каждого резистора?

В параллельном соединении все элементы подключены напрямую к одним и тем же точкам цепи, поэтому потенциал на их выводах одинаковый. Следовательно, напряжение на каждом резисторе равно напряжению источника питания или между этими двумя точками. Ток же в таких соединениях распределяется в зависимости от сопротивления каждого резистора.

Как использовать закон Кирхгофа для расчёта напряжения в сложных цепях?

Закон Кирхгофа для напряжений гласит, что алгебраическая сумма падений напряжения в замкнутом контуре равна нулю. Для расчёта нужно составить уравнения по каждому замкнутому контуру цепи, учитывая направления токов и знаки напряжений. Решая систему уравнений, получают значения напряжений на различных участках, что позволяет определить распределение потенциалов в сложной схеме.
