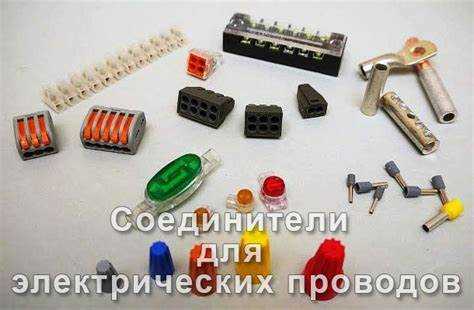

Как называются соединители для проводов

Электрические соединители предназначены для обеспечения надежного и безопасного контакта между проводниками в электрических цепях. Среди наиболее распространённых типов – клеммные колодки, обжимные гильзы, винтовые клеммы и быстрозажимные соединители. Каждый вид рассчитан на определённые условия эксплуатации, тип провода и требования к монтажу.

Клеммные колодки применяются в распределительных щитах и обеспечивают удобство подключения и замены проводов без необходимости пайки. Они подходят для проводов сечением от 0,5 до 35 мм², выдерживают токи до 100 А в зависимости от модели.

Обжимные гильзы используются для соединения многожильных проводов, обеспечивая стабильное электрическое соединение и защиту от окисления. Для надежного контакта важно подобрать гильзы под диаметр проводника и использовать специализированный инструмент для обжима.

Винтовые клеммы популярны при необходимости быстрого и крепкого соединения. Они допускают многократное подключение и отключение, но требуют регулярной проверки на затяжку, чтобы избежать ослабления контакта и перегрева.

Типы клеммников и их применение в электрических цепях

В электрических цепях применяются различные типы клеммников, каждый из которых рассчитан на определённые условия эксплуатации и тип проводников. Винтовые клеммники обеспечивают надёжное соединение медных и алюминиевых проводов с помощью зажима винтом. Их преимущество – высокая механическая прочность и возможность повторного использования, что актуально при монтажных и ремонтных работах.

Пружинные клеммники отличаются быстрым и простым монтажом без инструмента. Пружина удерживает провод надежно, обеспечивая виброустойчивость и стабильный контакт. Используются в бытовых и промышленных распределительных щитах для подключения гибких и твёрдых жил сечением до 4 мм².

Клеммники с нажимным механизмом (клипсовые) подходят для быстрого подключения проводов в условиях ограниченного времени монтажа. Они удобны для мелких электрических устройств и обеспечивают надежный контакт без ослабления со временем. Обычно рассчитаны на токи до 10–16 А.

Силовые клеммники применяются для проводников с большими сечениями (от 10 мм² и выше) и способны выдерживать токи свыше 50 А. Такие клеммники изготавливаются из меди или латуни с никелевым покрытием для снижения окисления и повышения коррозионной стойкости.

Клеммные колодки с разъемными контактами используются для модульного монтажа и обеспечения быстрой замены компонентов в сложных электрических схемах. Они часто встречаются в промышленной автоматики и системах управления.

Для специализированных задач применяются герметичные клеммники с защитой от пыли и влаги, соответствующие классам IP54 и выше. Они обеспечивают стабильность контакта в условиях повышенной влажности и запыленности, что важно для наружных и производственных установок.

Особенности использования обжимных гильз для проводов

Обжимные гильзы предназначены для надежного соединения многожильных проводов и улучшения контакта в клеммных соединениях. Их применение особенно важно при работе с гибкими проводниками, где стандартное подключение без гильзы может привести к ослаблению контакта и повреждению жил.

Основные особенности использования обжимных гильз:

• Материал гильзы: чаще всего медь с лужением, что обеспечивает хорошую проводимость и защиту от коррозии.
• Размеры гильз: подбираются строго по сечению провода. Несоответствие приводит к ненадежному соединению и повышенному сопротивлению.
• Инструмент для обжима: применяется специализированный пресс-клещевой инструмент с матрицами, соответствующими диаметру гильзы. Ручной обжим отверткой или плоскогубцами неприемлем.
• Область применения: гильзы используют в электрических щитах, распределительных коробках, электроустановках, где важна долговечность и виброустойчивость соединения.
• Подготовка провода: жилу необходимо зачистить от изоляции, вставить полностью в гильзу, чтобы не осталось оголенных частей вне металла, что минимизирует окисление и повышает надежность.
• Проверка качества обжима: после выполнения обжима следует проверить отсутствие люфта жилы в гильзе и целостность металла без трещин и деформаций.

Рекомендации по эксплуатации:

1. Выбирать гильзы с маркировкой, соответствующей международным стандартам (например, ГОСТ Р 53630-2009).
2. Использовать пресс-клещи с четко выраженными посадочными местами для предотвращения деформации гильзы.
3. Избегать повторных обжимов одной и той же гильзы, чтобы не ослабить соединение.
4. При необходимости применять изоляционные трубки или термоусадочные манжеты для защиты соединения от влаги и механических повреждений.

Обжимные гильзы обеспечивают стабильность электрического контакта, повышают безопасность и срок службы соединений в электропроводке при правильном выборе и использовании.

Различия между винтовыми и пружинными клеммами

Винтовые клеммы фиксируют провод при помощи затяжки винта, обеспечивая надежный контакт через сдавливание металлической пластины на проводник. Они подходят для проводов с сечением от 0,5 до 10 мм², обеспечивая высокий уровень механической прочности и устойчивость к вибрациям. Требуют периодической проверки и подтяжки винта, так как со временем может ослабнуть соединение из-за термического расширения или вибраций.

Пружинные клеммы удерживают провод с помощью стальной пружины, создающей постоянное давление на проводник. Они обеспечивают быстрый монтаж без инструментов, подходят для тонких проводов и многожильных жил сечением до 4 мм². Такие клеммы менее требовательны к обслуживанию, не требуют регулярной подтяжки и лучше сохраняют контакт при вибрациях. Однако в пружинных клеммах сложнее подключать провода с большим сечением или многожильные толстые жилы.

Для стационарных и нагруженных систем с частыми перепадами температуры и вибрациями рекомендуются винтовые клеммы, поскольку они обеспечивают надежное долговременное соединение. Для быстрого монтажа и распределительных щитов с небольшими нагрузками лучше использовать пружинные клеммы, благодаря их удобству и стабильности контакта без дополнительного обслуживания.

Места и ситуации для применения быстрозажимных соединителей

Быстрозажимные соединители используются там, где требуется оперативное и надежное соединение проводов без применения инструментов для обжима или пайки. Их выбирают при монтаже временных или постоянных электрических цепей с ограниченным доступом к инструментам.

Часто применяются в распределительных коробках жилых и коммерческих помещений для соединения проводников с разным сечением, что упрощает замену и обслуживание электропроводки. Быстрозажимные соединители подходят для соединения многожильных и одножильных проводов с гибкой или жесткой жилой.

В системах освещения, особенно при установке подвесных светильников, данные соединители позволяют быстро выполнить монтаж без риска ослабления контакта со временем. Также они востребованы в автомобильной электрике для соединения жгутов, где важна виброустойчивость и компактность.

В промышленных условиях быстрозажимные соединители используют при сборке панелей управления и щитов, где требуется стандартизированное подключение и возможность быстрой замены элементов без разборки всей конструкции.

В электроустановках с частой необходимостью переналадки или добавления новых цепей, например, в системах охранной сигнализации и автоматизации, такие соединители обеспечивают удобство и надежность без дополнительных затрат времени на пайку или обжим.

Назначение и выбор изолированных наконечников для проводов

Изолированные наконечники служат для надежного и безопасного присоединения проводов к клеммам и шинам, предотвращая повреждение оголённой жилы и снижая риск коротких замыканий. Они обеспечивают стабильный контакт и упрощают монтаж, особенно при работе с многожильными проводами.

Выбор наконечника основывается на диаметре и сечении провода. Размер жилы должен соответствовать маркировке наконечника, чтобы обеспечить плотное обжатие и предотвращение механического разрушения контакта. Несоответствие приводит к плохому соединению и нагреву.

Тип изоляции выбирают с учётом условий эксплуатации. Поливинилхлорид (ПВХ) подходит для стандартных условий с температурой до +80°C, полиамид обеспечивает повышенную термостойкость и устойчивость к механическим нагрузкам. Для работы в агрессивных средах применяют наконечники с фторопластовой или силиконовой изоляцией.

Форма наконечника зависит от способа подключения: кольцевые обеспечивают надежную фиксацию на винтовых клеммах, вилочные позволяют быстро подключать и отсоединять провод без полной разборки, трубчатые используются для подключения к контактным планкам и платам.

При выборе стоит учитывать наличие дополнительного покрытия из меди или олова на сердечнике для улучшения коррозионной стойкости и снижения контактного сопротивления. Обжим производится специальным инструментом – пресc-клещами, что гарантирует долговечность соединения.

Наконечники с двойной изоляцией применяют в цепях с повышенными требованиями к безопасности. При монтаже важно проверять отсутствие повреждений изоляционного слоя и правильность обжима, чтобы избежать проблем с контактной надежностью и электрической безопасностью.

Виды и свойства пайки как метода соединения проводов

• Мягкая пайка – проводится при температурах до 450°C. Используются припои на основе олова с добавками свинца или безсвинцовые сплавы (например, олово-серебро, олово-медь). Обеспечивает надежное соединение с минимальным тепловым воздействием на проводники.
• Твердая пайка – выполняется при температурах выше 450°C с применением серебряных или медных припоев. Используется реже, в основном для специальных задач, требующих повышенной прочности и устойчивости к высоким температурам.

Для проводов наиболее востребована мягкая пайка благодаря простоте и достаточной прочности. При выборе припоя учитывают состав проводников и требования к коррозионной стойкости.

Ключевые свойства пайки:

1. Электропроводность: припой обеспечивает минимальное сопротивление в месте соединения, важно использовать припои с высокой проводимостью.
2. Механическая прочность: соединение устойчиво к вибрациям и механическим нагрузкам при правильной подготовке поверхности и качественной пайке.
3. Коррозионная стойкость: использование припоя с защитными добавками снижает риск окисления и ухудшения контакта со временем.
4. Термостойкость: мягкая пайка ограничена по температуре эксплуатации до 150°C, твердая пайка выдерживает более высокие температуры.

Для выполнения пайки важно соблюдать следующие рекомендации:

• Тщательно очистить и обезжирить контактируемые поверхности.
• Выбрать соответствующий припой и флюс для конкретного типа проводов (медь, алюминий, многожильные, одножильные).
• Контролировать время нагрева, чтобы избежать повреждения изоляции и перегрева проводника.
• После пайки проверить качество соединения на отсутствие трещин и холодных паек.

Пайка сохраняет стабильное электрическое соединение при правильном выполнении и подходит для различных условий эксплуатации, включая стационарные и подвижные электрические цепи.

Специфика соединительных муфт для кабельных линий

Соединительные муфты предназначены для надежного электрического и механического соединения двух или более кабелей с сохранением параметров изоляции и защиты от внешних воздействий. В кабельных линиях различают муфты для силовых, контрольных и коммуникационных кабелей, что определяет требования к конструкции и материалам.

Основные типы муфт по способу соединения жил: термоусадочные, гелевые, резиновые и на базе эпоксидных смол. Термоусадочные муфты используют полиолефиновую трубку с клеевым слоем, обеспечивающим герметизацию и защиту от влаги. Гелевые муфты содержат водонепроницаемый гель, предотвращающий коррозию контактов в условиях повышенной влажности.

При выборе муфты учитывают тип кабеля (моножильный или многожильный), напряжение сети, условия эксплуатации и необходимость заземления. Для силовых кабелей напряжением до 1 кВ применяют муфты с медными гильзами и изоляцией из сшитого полиэтилена или ПВХ, обеспечивающие минимальное сопротивление и высокую механическую прочность.

Монтаж требует точного удаления изоляции и зачистки жил, контроль правильности соединения контактов и обеспечения герметичности. Несоблюдение технологии приводит к повышенному сопротивлению соединения и возможному перегреву.

Муфты классифицируют также по способу герметизации: с применением компрессионных соединителей, холодной усадки или с заливкой компаундами. Для линий с высокой степенью защиты применяют муфты с внешним армированием и дополнительными защитными кожухами.

Ниже приведены ключевые характеристики основных видов соединительных муфт:

Правильный выбор и монтаж соединительной муфты гарантируют устойчивость кабельной линии к механическим нагрузкам, влажности и температурным перепадам, минимизируют риск аварий и снижают затраты на обслуживание.

Технические параметры и маркировка популярных соединителей

Пружинные клеммы часто имеют маркировку с указанием предельного сечения провода и максимального тока, например, 24 А и 2,5 мм². Контакты из меди с оловянным покрытием обеспечивают стабильное соединение и защиту от коррозии.

Быстрозажимные соединители обозначаются классом по типу зажима – lever nut (с рычажком) или push-in. Максимальные токи варьируются от 16 до 32 А, напряжение – 250 В, сечение – до 4 мм². В маркировке указывается максимальный диаметр провода и рекомендуемый тип – медный или алюминиевый.

Обжимные гильзы имеют маркировку, указывающую диаметр провода и класс прочности сплава. Например, CuSn6 для медных гильз с номиналом 10-16 мм². Важно использовать инструмент с усилием, соответствующим техническим рекомендациям производителя, чтобы избежать плохого контакта.

Изолированные наконечники маркируются цветом изоляции, который соответствует диапазону сечений: красный – до 1,5 мм², синий – 1,5–2,5 мм², жёлтый – 4–6 мм². Эти данные всегда указаны на упаковке и позволяют быстро подобрать соединитель по размеру провода.

При выборе соединителя следует ориентироваться на указанные в маркировке параметры, избегать превышения номинального тока и использовать изделия с сертификатами соответствия, что гарантирует безопасность и надежность соединения.

Вопрос-ответ:

Какие основные типы соединителей используются для электрических проводов и в чем их отличия?

Среди популярных типов соединителей выделяют винтовые клеммы, пружинные клеммники, обжимные гильзы, быстрозажимные зажимы и пайку. Винтовые соединители фиксируют провод с помощью затяжки винта, обеспечивая надежный контакт, но требуют инструмент для монтажа. Пружинные клеммы удерживают провод за счет упругого механизма, что позволяет быстро подключать и отключать провод без дополнительных средств. Обжимные гильзы применяются для закрепления проводов с помощью пресс-инструмента, что гарантирует устойчивость соединения к вибрациям. Быстрозажимные зажимы удобны для временных или быстрых монтажных работ, а пайка обеспечивает надежный и долговечный контакт, особенно в тонких и деликатных проводах.

Как правильно подобрать соединитель по сечению провода и нагрузке в цепи?

Выбор соединителя зависит от диаметра или сечения провода и величины тока, который будет проходить через соединение. Соединитель должен обеспечивать плотный контакт без повреждения жилы и выдерживать допустимую нагрузку по току. Обычно на упаковке или техническом паспорте указывается диапазон сечений проводов и максимально допустимый ток. Если использовать слишком маленький соединитель для толстого провода, контакт может быть ненадежным и перегреваться. При большом токе соединитель должен быть изготовлен из материалов с хорошей проводимостью и термостойкостью, чтобы предотвратить повреждения и обеспечить безопасность.

Какие преимущества и ограничения у обжимных гильз по сравнению с другими методами соединения?

Обжимные гильзы обеспечивают прочное механическое и электрическое соединение за счет деформации металла вокруг жилы провода. Это снижает вероятность ослабления контакта при вибрациях или механических нагрузках. К минусам можно отнести необходимость специального инструмента — обжимного пресс-клеща, а также невозможность быстрого демонтажа без повреждения гильзы. В сравнении с пайкой обжим проще и быстрее, но менее герметичен. По сравнению с винтовыми или пружинными клеммами гильзы подходят для стационарных соединений, где важна долговечность и надежность.

В каких случаях стоит использовать быстрозажимные соединители и какие ограничения у них есть?

Быстрозажимные соединители подходят для монтажа, когда нужно оперативно подключить провода без применения инструментов, например, при ремонте или временных соединениях. Они удобны для соединения проводов с небольшим сечением и низкой нагрузкой. Ограничения связаны с допустимым током и сечением проводов — для толстых проводов или высоких нагрузок такие соединители не рекомендуются из-за риска перегрева. Кроме того, со временем пружина внутри соединителя может ослабнуть, что снизит качество контакта.

Как влияет тип материала соединителя на качество и долговечность контакта?

Материал соединителя напрямую влияет на сопротивление контакта, коррозионную стойкость и устойчивость к температурным изменениям. Чаще всего используются медные или латунные сплавы с покрытием из олова или никеля для улучшения проводимости и защиты от окисления. Алюминиевые соединители применяются реже, так как алюминий имеет худшую электропроводность и склонен к образованию окислов, ухудшающих контакт. Выбор материала также учитывает условия эксплуатации: влажность, температура и химическая среда. Правильно подобранный материал позволяет сохранить стабильность соединения на длительный срок.

Какие основные виды соединителей для электрических проводов применяются в бытовых условиях?

В бытовых электрических сетях чаще всего используют винтовые клеммники, быстрозажимные соединители и изолированные наконечники. Винтовые клеммники обеспечивают надежное механическое и электрическое соединение с помощью прижима винтом, подходят для стационарных монтажей. Быстрозажимные соединители удобны для быстрого соединения проводов без использования инструментов, часто применяются при подключении светильников и розеток. Изолированные наконечники защищают оголённые концы проводов от окисления и механических повреждений, облегчают подключение к клеммам.

Как правильно выбрать соединитель для проводов по техническим параметрам?

При выборе соединителя важно учитывать диаметр и сечение проводов, рабочее напряжение и токовую нагрузку, условия эксплуатации (температура, влажность). Например, для медных проводов сечением до 2,5 мм² подходят стандартные винтовые клеммы или быстрозажимные колодки, рассчитанные на токи до 16–20 А. В помещениях с повышенной влажностью следует использовать соединители с защитой от коррозии и влагозащитным корпусом. Для силовых кабелей применяют специальные обжимные гильзы и муфты, которые обеспечивают надежное электрическое и механическое соединение при больших токах.
