Размер тормозного диска напрямую влияет на эффективность торможения и совместимость с тормозными механизмами Volvo XC90. У этой модели встречаются диски диаметром от 316 до 336 мм на передней оси и от 308 до 328 мм на задней, в зависимости от года выпуска, комплектации и установленной тормозной системы. Ошибка при выборе приведёт к некорректной работе суппортов и ускоренному износу колодок.
Чтобы определить точный размер, необходимо ориентироваться на VIN-код автомобиля, маркировку на старом диске или данные с наклейки на стойке водительской двери. На диске часто выбиты параметры: диаметр, толщина и минимально допустимая толщина после износа. Снятие колеса и визуальная проверка позволяют уточнить не только диаметр, но и форму вентиляционных каналов, которые различаются между модификациями.
При подборе нового диска важно учитывать совместимость с суппортами и колёсными дисками. Например, установка диска большего диаметра невозможна без замены скобы суппорта. Рекомендуется сверять каталожный номер детали с официальной документацией Volvo или использовать онлайн-каталоги, где по VIN отображаются только подходящие размеры и модификации тормозных дисков.
Как определить размер тормозного диска для Volvo XC90
Определение точного размера тормозного диска необходимо для выбора подходящей детали и безопасной работы тормозной системы. У Volvo XC90 диаметр дисков зависит от года выпуска, типа двигателя и конструкции тормозной системы.
Для точного определения размера диска выполните следующие шаги:
- Снимите колесо, обеспечив безопасную установку автомобиля на домкрат и упоры.
- Измерьте диаметр диска от внешнего края до внешнего края по центру, используя штангенциркуль или рулетку.
- Измерьте толщину диска в рабочей зоне, исключая изношенные кромки.
- Зафиксируйте высоту диска – расстояние от плоскости крепления к ступице до внешнего края рабочей поверхности.
Дополнительно проверьте маркировку на торце или внутренней стороне диска. Заводские детали Volvo обычно имеют гравировку с диаметром и минимально допустимой толщиной.
Для точного подбора также учитывайте:
- Год выпуска автомобиля и тип двигателя.
- Наличие передних и задних вентилируемых дисков.
- Совместимость с установленными суппортами.
Совмещение фактических измерений с заводской маркировкой позволит безошибочно подобрать новый тормозной диск для Volvo XC90.
Определение модели и года выпуска автомобиля
Точный размер тормозного диска зависит от конкретной модификации Volvo XC90 и года выпуска. Для начала необходимо определить VIN-код автомобиля, который указан на табличке под лобовым стеклом со стороны водителя, на стойке двери или в свидетельстве о регистрации. Первые десять символов VIN позволяют узнать год выпуска и заводскую комплектацию.
После уточнения года выпуска следует проверить модификацию модели. На Volvo XC90 устанавливались различные двигатели и типы тормозных систем, влияющие на размеры дисков. Например, версии с двигателями T6 и D5 нередко оснащаются увеличенными передними дисками, в то время как базовые версии имеют меньший диаметр.
Дополнительно рекомендуется сверить данные с заводской спецификацией автомобиля через официальный каталог Volvo или по VIN-коду на онлайн-сервисах. Такая проверка позволяет определить точную модификацию тормозной системы и избежать ошибки при подборе дисков.

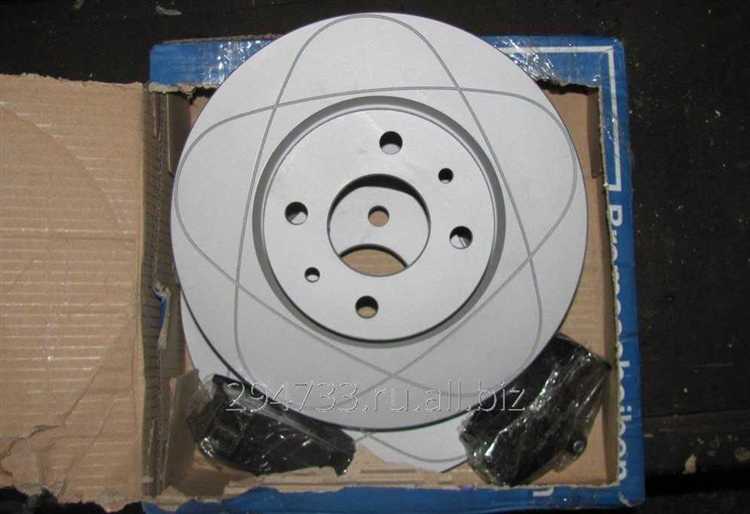

Поиск маркировки и каталожного номера тормозного диска
Каталожный номер (OEM) можно обнаружить на оригинальных дисках в виде гравировки или наклейки на тыльной стороне. Если маркировка стерта или отсутствует, рекомендуется снять диск и проверить внутреннюю сторону возле крепежных отверстий. По найденному номеру легко сверить совместимость детали с конкретной модификацией XC90 через официальный каталог Volvo или специализированные онлайн-сервисы.
При поиске нового диска важно использовать именно OEM-номер, поскольку визуально схожие диски могут отличаться по посадочным параметрам и толщине. Совпадение каталожного номера гарантирует правильный выбор детали и отсутствие проблем при установке.

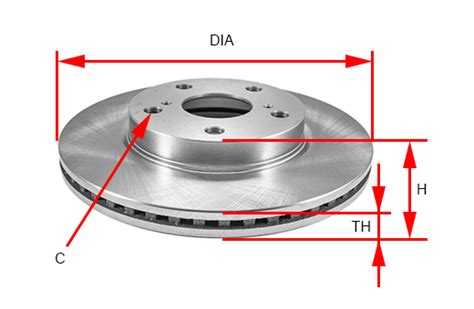

Измерение диаметра и толщины установленного диска
Для точного подбора тормозного диска на Volvo XC90 необходимо измерить его диаметр и толщину без демонтажа колеса. Диаметр измеряют по внешнему краю рабочей поверхности диска, используя штангенциркуль или рулетку с точностью до миллиметра. Важно фиксировать максимальное расстояние между противоположными краями, чтобы исключить погрешность.
Толщина диска определяется по его торцу в месте, где колодки не контактируют с поверхностью. Для измерения применяют штангенциркуль с глубиномером. Полученное значение сравнивают с минимально допустимой толщиной, указанной на диске или в технической документации. Если измерение проводится через спицы колеса, важно убедиться, что инструмент плотно прилегает к поверхности без перекоса.
Измерения следует выполнять на охлаждённом тормозном диске. При наличии заметного износа, ржавчины или ступенчатой кромки по краю рекомендуется учитывать только ровную часть рабочей поверхности, исключая выступы и сколы.
Проверка совместимости с типом тормозной системы
Перед выбором нового тормозного диска для Volvo XC90 необходимо определить тип установленной тормозной системы. На кроссовере встречаются как системы с плавающим однопоршневым суппортом, так и многопоршневые решения, рассчитанные на увеличенную нагрузку. Диаметр и толщина диска напрямую зависят от конструкции суппорта и размеров колодок.
Идентифицировать тип системы можно по маркировке суппорта или каталожному номеру узла на корпусе. Например, суппорты ATE и TRW имеют различную ширину посадочного окна, поэтому диски одинакового диаметра могут не подойти по толщине. Несоответствие приведёт к неправильному прилеганию колодок и перегреву узла.
При подборе нового диска сверяют его параметры с допусками, указанными в сервисной документации. Для стандартных систем XC90 применяются диски диаметром 316–336 мм, для усиленных – 350–371 мм. Толщина варьируется от 28 до 36 мм, и выход за пределы допустимого диапазона приведёт к несовместимости с суппортом.
Надёжный способ проверки – сопоставление артикула диска с VIN автомобиля через каталог производителя. Такой подход исключает установку детали, которая не рассчитана на конкретную модификацию тормозной системы.
Сопоставление размеров с данными сервисных каталогов Volvo
Для точного определения размера тормозного диска Volvo XC90 необходимо сверить замеры с официальными сервисными каталогами Volvo. В каталоге Volvo под конкретные годы выпуска и модификации автомобиля указаны следующие параметры тормозных дисков: внешний диаметр, толщина, минимально допустимая толщина и посадочный диаметр.
Например, для Volvo XC90 первого поколения (2002–2014 гг.) штатным размером передних тормозных дисков является 320 мм в диаметре и 30 мм в толщине с минимальной толщиной 28 мм. Задние диски для данной модели имеют диаметр 302 мм и толщину 12 мм с минимальной толщиной 10 мм.
Для XC90 второго поколения (с 2015 г.) каталоги указывают передние диски диаметром 350 мм при толщине 32 мм, минимальная толщина – 30 мм. Задние диски имеют диаметр 330 мм и толщину 22 мм, минимальная толщина 20 мм.
Важно сверять конкретный VIN-номер или год выпуска, чтобы избежать ошибок при подборе дисков. В сервисных каталогах Volvo указаны также варианты дисков для разных комплектаций и тормозных систем (обычные, с вентиляцией, с дополнительными технологиями, например, с системой помощи торможению).
При замене следует подбирать диски, размеры которых точно соответствуют данным из каталога для вашей модели и модификации. Несоответствие толщины или диаметра снижает эффективность торможения и может привести к ускоренному износу других элементов тормозной системы.
Для дополнительной проверки каталожных номеров следует использовать официальные ресурсы Volvo или проверенные дилерские базы данных, где по VIN можно получить исчерпывающую информацию о допустимых размерах тормозных дисков.
Выявление различий между передними и задними дисками
Для Volvo XC90 передние и задние тормозные диски отличаются по нескольким ключевым параметрам, которые влияют на эффективность торможения и долговечность.
- Диаметр диска: Передние диски обычно крупнее – от 320 до 350 мм в зависимости от комплектации и года выпуска. Задние диски имеют меньший диаметр, как правило, в диапазоне 300–320 мм.
- Толщина диска: Передние диски толще задних, чтобы выдерживать более высокие нагрузки. Например, минимальная толщина переднего диска может быть 28 мм, тогда как у заднего – около 24 мм.
- Конструкция и вентиляция: Передние диски чаще имеют внутреннюю вентиляцию (проточки между слоями металла) для лучшего отвода тепла. Задние диски могут быть как вентиляционными, так и цельными, в зависимости от версии автомобиля.
- Крепежные параметры: Различается посадочный диаметр и расположение отверстий под болты. Это важно учитывать при замене, чтобы обеспечить правильную установку и баланс.
Рекомендуется сверять маркировку на оригинальных дисках и данные из сервисного каталога Volvo для точного подбора. Неправильный выбор задних дисков вместо передних (и наоборот) приведет к снижению эффективности тормозной системы и ускоренному износу компонентов.
Также стоит учитывать модификацию автомобиля: например, версии с системой полного привода (AWD) могут иметь отличия в размерах задних дисков по сравнению с переднеприводными моделями.
- Определите модель и год выпуска Volvo XC90.
- Проверьте каталожные номера передних и задних дисков по VIN или в официальном каталоге.
- Измерьте диаметр и толщину установленных дисков с помощью штангенциркуля или микрометра.
- Сравните данные с рекомендованными значениями для вашего автомобиля.
Точная идентификация различий между передними и задними дисками обеспечивает безопасность и оптимальную работу тормозной системы Volvo XC90.
Вопрос-ответ:
Какие параметры тормозного диска Volvo XC90 нужно измерить для точного подбора замены?
Главными параметрами являются диаметр и толщина диска. Диаметр измеряется по внешнему краю рабочего тормозного участка, обычно в миллиметрах. Толщина проверяется штангенциркулем или микрометром на неизношенной зоне. Также важно обратить внимание на внутренний диаметр, посадочные отверстия и тип крепления. Эти данные помогут подобрать диск, соответствующий техническим требованиям модели.
Как отличить передние тормозные диски от задних на Volvo XC90 по размерам и конструкции?
Передние диски Volvo XC90 обычно больше по диаметру и толще, чем задние, поскольку именно на передние колеса приходится большая часть тормозной нагрузки. Кроме того, передние диски часто имеют вентиляционные каналы или перфорацию для охлаждения, чего может не быть у задних. Конструкция и маркировка на дисках также помогают отличить их друг от друга.
Можно ли использовать тормозной диск от другой комплектации Volvo XC90, если он имеет одинаковый диаметр?
Совпадение диаметра не гарантирует полную совместимость. Важно проверить толщину, тип крепления, внутренний диаметр и наличие дополнительных элементов, например, датчиков износа. Разные комплектации могут иметь разные тормозные системы, что влияет на форму и размеры дисков. Рекомендуется сверить каталожные номера или обратиться к официальной документации производителя.
Какие инструменты и методы подходят для самостоятельного измерения тормозного диска на Volvo XC90?
Для измерения диаметра достаточно рулетки или штангенциркуля, аккуратно приложенного к внешнему краю диска. Толщину лучше измерять микрометром или штангенциркулем на участках без износа. Чтобы определить тип крепления и внутренние размеры, полезна линейка и визуальный осмотр с маркировками. Перед замером важно очистить диск от грязи и ржавчины для точности результатов.
